四芯电话线水晶头做线方法

水晶头接线操作方法
以下是水晶头接线的操作方法：
1. 首先，准备好需要连接的电缆和水晶头。

2. 使用剥线钳将电缆的外皮剥开一段，露出内部的线芯。

3. 使用剪线钳将线芯剪短，然后用剥线钳将每根线芯的绝缘层剥开一段。

4. 将剥开的线芯按照颜色顺序排列好，然后用压线钳将每根线芯压到相应的插孔中。

5. 在插入电缆的同时，将电缆和水晶头的连接部分放入压线钳中，并用力将水晶头压紧，直到听到“咔嚓”声，表示连接完成。

6. 检查连接是否牢固，确保每根线芯都已经插入到了正确的插孔中。

7. 最后，用绝缘胶带或热缩管将接线部分进行包裹，防止短路或断电等安全问题。

四芯水晶头电话线的接法两种方法1.A头：黑，绿，红，黄B头：黑，绿，红，黄2.A头：黑，绿，红，黄B头：黄，红，绿，黑两种接法都可以电话线的两根线是交流的，电话里面有整流器，也就是说不管这两根线你怎么接，电话都会自动整流成直流。

所以你放心的接吧，如果是4根的就1组1对4芯的话:中国制式的是用23,也就是中间两根网线接1236,电话线是45.大对数电缆：大对数线缆的施工首先要知道主色和副色（白、红、黑、黄、紫；蓝、橙、绿、棕、灰），然后按顺序打线就行了。

100对缆分四扎，每扎里应该都有以白、红、黑、黄、紫为主的线对，具体可以这样分：白蓝、白橙、白绿、白棕、白灰（这是第一组，一般先打这几对线）接着是红蓝、红橙、红绿、红棕、红灰；再接着是。

电话线水晶头接法：1电话线分为二芯和四芯两种.在实际布线工作中.经常用到的是四芯线.为什么要用到四芯的电话线呢.?在做程控电话交换机的前台主机线时.必须使用四芯的电话线.(专用话机四芯线的工作距离100米以内,压接时连线必须与主机断开).二芯电话线连接时可以不分顺序.只要是通的就可以了.四芯专用话机,电话线必须按顺序来连接.电话线水晶头接法2：将两芯电话线的一端口,剥开最外层绝缘层约0.5厘米,露出两根细的电话线内芯,请不要去除内芯上的绝缘层,将内芯插入到两芯水晶头中间的两个槽位,然后将卡线钳套入,并上下夹紧,这时两根内芯线,应该已经与水晶头内部的两根金属片子完全连接在一起.电话线水晶头接法3：专用话机随机配备有五米长的四芯电话线,当专用话机要安装到与主机距离较远时,需要重新制作一条新的四芯电话线,四条内芯在水晶头内的排列顺序(可通过色彩来分辨)在两端的接法上刚好相反,比如两水晶头背对着自己,在第一个水晶头上的内芯排列顺序是从上到下为黄<font>绿/红/黑,则在第二个水晶头上应该是从上到下黄/绿/红/黑. 四芯线顺序: 黑、红、绿、黄两端是直线连接方式.中间两根为信号线,两边的为数据线.电话线水晶头接法4：将安装好水晶头的外线或分机线插入相应的端口位置.注意连接前,电源必须处于关闭状态,所有线路连接好后再接通电源,此时主机上的电源指示灯长亮.提示:普通话机建议最好使用二芯线接,用多芯线接或者用多芯线引出两芯水晶头都会影响通话质量.压接水晶头时,应将电话线两端压好后再插入相应端口,以免短路导致程控电话交换机损坏. 电话线最好与电源线或是其它高频线路保持一米以上距离. (安装或是施工最好是弱电专业施工队伍,电源最好有接地线,以免打雷时机器出故障)。

电话线接法图解-电话线两芯和四芯和六芯的区别及用途详解线接法图解线两芯和四芯和六芯的区别线常见规格有二芯和四芯，线径分别有0.4和0.5，部分地区有0.8和1.0。

除了二芯和四芯之外，还有四、六、八、十芯。

一般家庭如果是现在市话使用模式的话，2芯足够使用。

如果是公司或部分集团使用的话，考虑到宽带使用需要，建议使用4芯线较好，如果使用的是数字，则建议用6芯的线。

线广泛应用于通信服务，要选择到合适又优质的线，首先需要了解一些关于电线的小常识。

Part1：线选购前准备-了解线小常识线常见规格有二芯和四芯，线径分别有0.4和0.5，若干地区有0.8和1.0。

除了二芯和四芯之外，还有四、六、八、十芯。

从、宽带使用方面考虑，4芯用得较多。

线常见规格线两芯和四芯的区别线一般分为2芯，4芯,（4芯适用于公司或部分集团使用），6芯（6芯适用于数字使用）。

两芯标准的水晶头是RJ32。

分别称为A线、B线，没有正负极的区别。

至于听筒的四芯线，通过一个线圈或者集成电路出来之后，到听筒就需要四根线，两根由MIC用，另外两根受话器用。

一般买两芯的双绞线，有条件的可以考虑上4 芯。

2芯是走模拟信号（即是现在市话使用模式），4芯是走数字信号；家里装潢布线一般是排2条网线，一条网络一条（费用相差的不多）。

通传输只需要2条线，也就是中间2芯，按标准接线顺序，通常使用红色和绿色的作为。

传输，黄色和黑色用于反极传输。

四芯线，多用于现在办公系统线路布线使用：就像网线一样八芯，实际用四芯，备用2芯；四芯线也是一样的道理，用2芯备用2芯。

在现代办公通信中，很多进口通信终端都是4芯线，只有在综合布线时，考虑用户2-5年的发展情况来布线，才能解决用户的实际需求。

温馨提示：经常看到很多用户才装修1年多，因为没有考虑到公司业务的长远发展，增加1部传真机（走的是明线）；增加分机（因没有线路，从别的房间在接明线），最后导致办公房间非常杂乱。

因些，建议作线用的话，一般情况下，采用4芯双绞线最好。

电话线，户外的一般是两根平行线，电话机到听筒的是防折螺旋线，一般有4根线。

网线是4个双绞线的线对，一共8根线，棕白、棕一对，橙白、橙一对，绿白、绿一对、蓝白、蓝一对。

不知道楼主要做什么，所以不好说能不能互接楼主是说的宽带接入吗？以前的确是有电话线接电脑的，那个时候的猫统称56K猫，现在是宽带了就是网线接电脑了，连接流程是，电话线入户接一个语音分离器（一个很小的塑料盒子，一般白色的）分离器有两个输出接口，一个接电话机，一个接宽带猫，宽带猫再接电脑，如果想两台电脑上网，就需要一个路由器了，不知道楼主是不是这样想的电话线水晶头接法大全在我们的生活中经常会碰到电话线水晶头断了的情况，许多朋友都不太清楚电话线水晶头接法，在电话线水晶头断了之后手足无措。

调研在线的电脑大牛教您几招，以后再碰到类似的情况，就可以轻松搞定了。

电话线水晶头接法大全电话线水晶头接法1电话线分为二芯和四芯两种。

在实际布线工作中。

经常用到的是四芯线。

为什么要用到四芯的电话线呢。

?在做程控电话交换机的前台主机线时。

必须使用四芯的电话线。

(专用话机四芯线的工作距离100米以内,压接时连线必须与主机断开)。

二芯电话线连接时可以不分顺序。

只要是通的就可以了。

四芯专用话机,电话线必须按顺序来连接。

电话线水晶头接法2将两芯电话线的一端口,剥开最外层绝缘层约0。

5厘米,露出两根细的电话线内芯,请不要去除内芯上的绝缘层,将内芯插入到两芯水晶头中间的两个槽位,然后将卡线钳套入,并上下夹紧,这时两根内芯线,应该已经与水晶头内部的两根金属片子完全连接在一起。

电话线水晶头接法3专用话机随机配备有五米长的四芯电话线,当专用话机要安装到与主机距离较远时,需要重新制作一条新的四芯电话线,四条内芯在水晶头内的排列顺序(可通过色彩来分辨)在两端的接法上刚好相反,比如两水晶头背对着自己,在第一个水晶头上的内芯排列顺序是从上到下为黄/绿/红/黑,则在第二个水晶头上应该是从上到下黄/绿/红/黑。

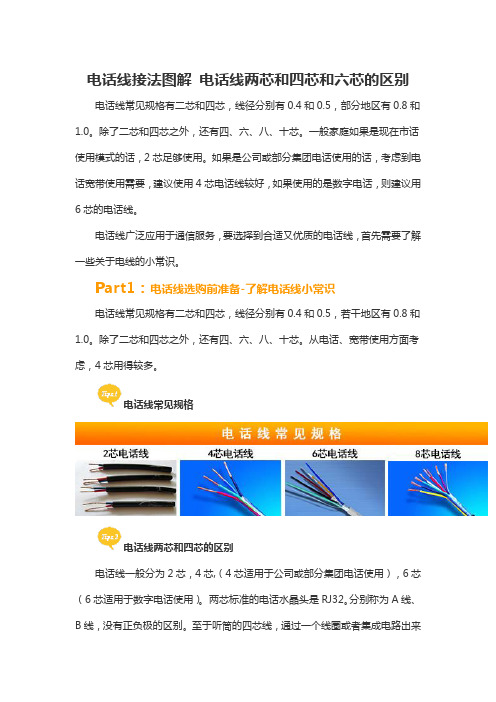

电话线接法图解电话线两芯和四芯和六芯的区别电话线常见规格有二芯和四芯，线径分别有0.4和0.5，部分地区有0.8和1.0。

除了二芯和四芯之外，还有四、六、八、十芯。

一般家庭如果是现在市话使用模式的话，2芯足够使用。

如果是公司或部分集团电话使用的话，考虑到电话宽带使用需要，建议使用4芯电话线较好，如果使用的是数字电话，则建议用6芯的电话线。

电话线广泛应用于通信服务，要选择到合适又优质的电话线，首先需要了解一些关于电线的小常识。

Part1：电话线选购前准备-了解电话线小常识电话线常见规格有二芯和四芯，线径分别有0.4和0.5，若干地区有0.8和1.0。

除了二芯和四芯之外，还有四、六、八、十芯。

从电话、宽带使用方面考虑，4芯用得较多。

电话线常见规格电话线两芯和四芯的区别电话线一般分为2芯，4芯,（4芯适用于公司或部分集团电话使用），6芯（6芯适用于数字电话使用）。

两芯标准的电话水晶头是RJ32。

分别称为A线、B线，没有正负极的区别。

至于听筒的四芯线，通过一个线圈或者集成电路出来之后，到听筒就需要四根线，两根由MIC用，另外两根受话器用。

一般买两芯的双绞线，有条件的可以考虑上4 芯。

2芯是走模拟电话信号（即是现在市话使用模式），4芯是走数字电话信号；家里装潢布线一般是排2条网线，一条网络一条电话（费用相差的不多）。

通电话传输只需要2条电话线，也就是中间2芯，按标准接线顺序，通常使用红色和绿色的作为。

电话传输，黄色和黑色用于反极传输。

四芯电话线，多用于现在办公系统线路布线使用：就像网线一样八芯，实际用四芯，备用2芯；四芯电话线也是一样的道理，用2芯备用2芯。

在现代办公通信中，很多进口通信终端都是4芯电话线，只有在综合布线时，考虑用户2-5年的发展情况来布线，才能解决用户的实际需求。

温馨提示：经常看到很多用户才装修1年多，因为没有考虑到公司业务的长远发展，增加1部传真机（走的是明线）；增加分机（因没有线路，从别的房间在接明线），最后导致办公房间非常杂乱。

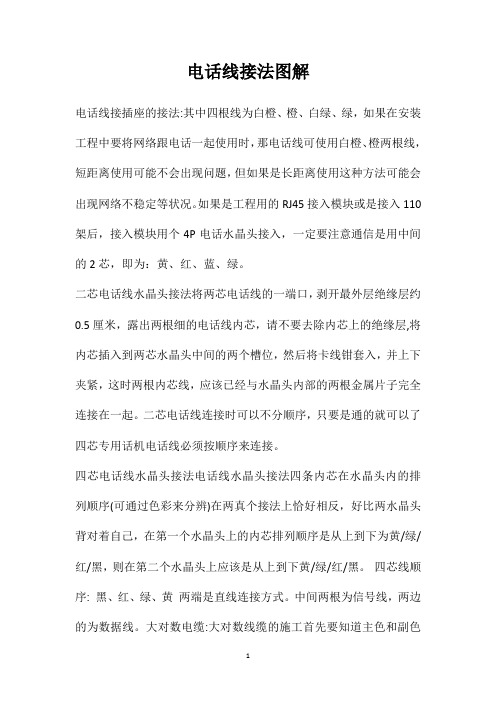

电话线接法图解
电话线接插座的接法:其中四根线为白橙、橙、白绿、绿，如果在安装工程中要将网络跟电话一起使用时，那电话线可使用白橙、橙两根线，短距离使用可能不会出现问题，但如果是长距离使用这种方法可能会出现网络不稳定等状况。

如果是工程用的RJ45接入模块或是接入110架后，接入模块用个4P电话水晶头接入，一定要注意通信是用中间的2芯，即为：黄、红、蓝、绿。

二芯电话线水晶头接法将两芯电话线的一端口，剥开最外层绝缘层约0.5厘米，露出两根细的电话线内芯，请不要去除内芯上的绝缘层,将内芯插入到两芯水晶头中间的两个槽位，然后将卡线钳套入，并上下夹紧，这时两根内芯线，应该已经与水晶头内部的两根金属片子完全连接在一起。

二芯电话线连接时可以不分顺序，只要是通的就可以了四芯专用话机电话线必须按顺序来连接。

四芯电话线水晶头接法电话线水晶头接法四条内芯在水晶头内的排列顺序(可通过色彩来分辨)在两真个接法上恰好相反，好比两水晶头背对着自己，在第一个水晶头上的内芯排列顺序是从上到下为黄/绿/红/黑，则在第二个水晶头上应该是从上到下黄/绿/红/黑。

四芯线顺序: 黑、红、绿、黄两端是直线连接方式。

中间两根为信号线，两边的为数据线。

大对数电缆:大对数线缆的施工首先要知道主色和副色
(白、红、黑、黄、紫;蓝、橙、绿、棕、灰)，然后按顺序打线就行了。

100对缆分四扎，每扎里应该都有以白、红、黑、黄、紫为主的线对，具体可以这样分：白蓝、白橙、白绿、白棕、白灰(这是第一组一般先打这几对线)接着是红蓝、红橙、红绿、红棕、红灰；再接着是用的110的配线架，电话打线以后接电话模块的2/3就对了。

4线话机线路说明
1.先准备好网线钳，用作接线工具，然后找到四芯电话线和水晶头；
2.用网线钳剥掉电话线的外皮，可以看到四种颜色的电线；
3.将线材分别拉直，然后按照程控开关侧的接口方式连接线材，然后用网线钳将切口整齐地剪开；
4.水晶头铜面朝上，将水晶头插入接口处；连接方式基本完成，只要电话通道足够。

补充：
手机只用了两芯线，没有正负极之分，所以可以接4芯晶振的任意两芯头，只要两端颜色相同就行了如果电话机作为前台值班总机，则使用四芯电话机。

一般四芯可以做成电话线的水晶头，两根空线做备用。

压接方式：
1.用压线钳的剪线器将电话线剥下，大约3-4CM长。

2.安排电话线，使两端相同。

用电线压接钳的剪线钳整齐地修剪电话线的顶部。

3.将4根线沿着RJ-11头的4个线槽慢慢用力插入，一直插入到线槽的顶部。

4.使用压线钳上的P6槽压下水晶头上的铜片。

质量好的水晶头在按下时会听到“啪”的一声。

5.压接电话线的水晶头。

4芯网线接法（电话线接网线水晶头）
通用网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四根芯线插入相应的线槽中，并可通信，并能接出两路电话。

但这时网络最大通信在10M 我们生活中100M 根本就达不到，一网线接四芯制作水晶头的做法，是很可行的。

接法如下：
1、用网线钳按照568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕
- 棕。

8线接好R-J45水晶头 .注：制作水晶头用8根网线要比接入4芯更容易方便。

2、在接电话线时，破开外皮，不能伤内芯。

剪开4、5、7、8
芯，即蓝- 白蓝-白棕- 棕。

4芯两两一组。

可以接入两部电话。

接一部电话时通常用7芯,8芯。

可以实现一根网线在上网同时接入两部电话。

4芯水晶头的正确接法4芯水晶头是网络电缆中常用的连接器，它的正确接法对于网络的稳定性和传输速度起着至关重要的作用。

在本文中，我们将介绍4芯水晶头的正确接法，并解释每个步骤的原理，以帮助读者更好地理解和应用这一知识。

首先，让我们先了解一下4芯水晶头的结构。

它由一个塑料外壳、四根金属针和一些塑料绝缘材料组成。

这四根金属针分别连接到网络电缆的四根线束上，通过正确连接它们，我们可以实现网络电缆的传输功能。

接下来，我们将介绍4芯水晶头的正确接法，共分为以下五个步骤：第一步：用剥线钳剥掉电缆外皮，露出电缆内部的四根线束。

在剥掉电缆外皮之前，我们需要先确定电缆中四根线束的颜色。

通常情况下，它们的颜色分别为蓝色、橙色、绿色和棕色。

在剥皮的时候，我们需要注意不要割伤线束中的铜丝，否则会影响网络的传输质量。

第二步：将四根线束按照颜色顺序排列，分别为白蓝、蓝色、白橙、橙色、白绿、绿色和白棕、棕色。

按照颜色顺序排列线束可以帮助我们更好地区分每根线束的功能。

其中，白色线束一般用于发送数据，而颜色相同的另一根线束则被用于接收数据。

通过正确连接这两根线束，我们可以实现网络的双向传输。

第三步：将每根线束的铜丝拉直，并按照长度修剪。

在拉直铜丝之前，我们需要先将铜丝上的绝缘材料剥掉，露出裸露的铜丝。

然后，我们可以使用钳子将铜丝拉直，并根据需要修剪长度。

一般情况下，每根铜丝的长度应该大约为1.5厘米左右。

第四步：将每根铜丝插入4芯水晶头中对应的插槽中。

这一步是连接过程中最关键的一步，需要我们仔细操作。

在将铜丝插入插槽之前，我们需要先将插槽中的绝缘材料剥掉，露出金属针。

然后，我们可以按照颜色顺序将每根铜丝插入对应的插槽中，并确保铜丝插入到底部。

在插入铜丝的过程中，我们需要注意不要将铜丝扭曲或交叉，否则会影响网络的传输质量。

第五步：用钳子压紧4芯水晶头的塑料外壳，将其固定在电缆上。

在将塑料外壳压紧之前，我们需要先将电缆中的四根线束拧在一起，并将其排列整齐。

4根⽹线⽔晶头接法（8根只接4根即可通讯）⼤家都知道，⽹线是我们上⽹最基本的硬件设施之⼀，也是最不起眼的设备。

我们习惯于购买现成的即已经制作好的⽹线，很少关⼼⽹线到底是怎么做的，只知道⽹线必定由8根芯线构成，购买时看准8根芯线即可。

难道实现数据传输⼀定要8根芯线?⾮也，其实4根芯线也能帮你完成数据的传输。

优点1.制作简单、速度快。

2.只⽤4根芯线，制作时不容易混淆，从⽽避免可能压制出错导致⽔晶头损坏。

3.由于制作简单，可⽤于临时制作测试⽹络的跳线，对⽹管的帮助极⼤。

缺点1.有时会出现传输不稳定的现象。

2.不适⽤于⼤型⽹络。

应⽤范围与8芯⽹线相⽐，4芯⽹线虽然看起来并没有突出的优势，但是在特定场合下却显得⾮常有⽤。

⽐如我们在制作测试⽤的跳线时，可以快速制作，从⽽节省时间;在制作短距离的⽹线时也经常⽤到它。

值得注意的是，4芯⽹线只适⽤于⽬前⼴泛使⽤的百兆⽹络。

充电:⼯作原理要搞清楚4芯⽹线的⼯作原理，我们需要先了解普通⽹线的⼯作原理。

双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。

⽬前在⼀般局域⽹中常见的是五类、超五类或六类⾮屏蔽双绞线。

双绞线剥开后，⾥⾯有8根芯线，分别是:绿⽩、绿、橙⽩、橙、蓝、蓝⽩、棕⽩、棕，两两成对相互缠绕在⼀起，通常我们的⽹线都是使⽤全部8根芯线。

双绞线的制作⽅式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

⽽双绞线的连接⽅法也主要有两种，分别为直通线缆、交叉线缆。

简单地说，直通线缆就是⽔晶头两端都同时采⽤T568A或者T568B的接法;⽽交叉线缆则是⽔晶头⼀端采⽤T586A的标准制作，⽽另⼀端采⽤T568B标准制作，即A⽔晶头的1、2对应B⽔晶头的3、6，⽽A⽔晶头的3、6对应B⽔晶头的1、2。

其他保持不变。

T568A标准连线顺序从左到右依次为:1-绿⽩、2-绿、3-橙⽩、4-蓝、5-蓝⽩、6-橙、7-棕⽩、8-棕。

T568B标准连线顺序从左到右依次为:1-橙⽩、2-橙、3-绿⽩、4-蓝、5-蓝⽩、6-绿、7-棕⽩、8-棕。
