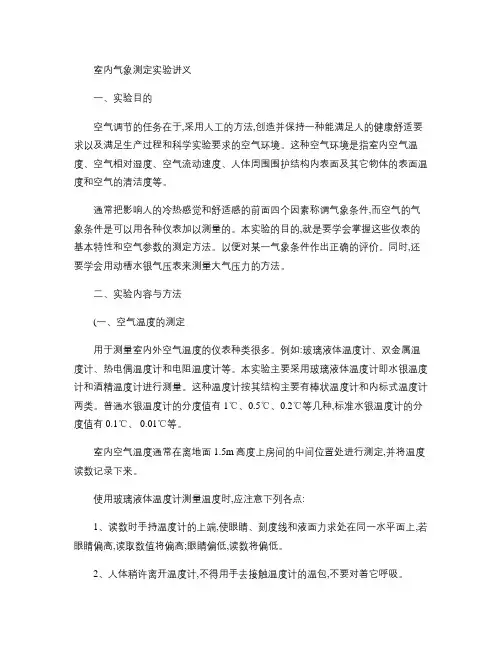

室内气象测定实验讲义一、实验目的空气调节的任务在于,采用人工的方法,创造并保持一种能满足人的健康舒适要求以及满足生产过程和科学实验要求的空气环境。
这种空气环境是指室内空气温度、空气相对湿度、空气流动速度、人体周围围护结构内表面及其它物体的表面温度和空气的清洁度等。
通常把影响人的冷热感觉和舒适感的前面四个因素称谓气象条件,而空气的气象条件是可以用各种仪表加以测量的。
本实验的目的,就是要学会掌握这些仪表的基本特性和空气参数的测定方法。
以便对某一气象条件作出正确的评价。
同时,还要学会用动槽水银气压表来测量大气压力的方法。
二、实验内容与方法(一、空气温度的测定用于测量室内外空气温度的仪表种类很多。
例如:玻璃液体温度计、双金属温度计、热电偶温度计和电阻温度计等。
本实验主要采用玻璃液体温度计即水银温度计和酒精温度计进行测量。
这种温度计按其结构主要有棒状温度计和内标式温度计两类。
普通水银温度计的分度值有1℃、0.5℃、0.2℃等几种,标准水银温度计的分度值有0.1℃、 0.01℃等。
室内空气温度通常在离地面1.5m高度上房间的中间位置处进行测定,并将温度读数记录下来。
使用玻璃液体温度计测量温度时,应注意下列各点:1、读数时手持温度计的上端,使眼睛、刻度线和液面力求处在同一水平面上,若眼睛偏高,读取数值将偏高;眼睛偏低,读数将偏低。
2、人体稍许离开温度计,不得用手去接触温度计的温包,不要对着它呼吸。
3、温度计放在测定地点,需待液注稳定后(一般需3~5分钟方能进行读数。
读数时要尽量快。
先读小数,后读整数,以防人体靠近时温度上升产生读数误差。
4、温度计不应放在受强烈辐射的地点进行测量。
双金属温度计利用双金属片随温度变化而发生弯曲的特性,借助杠杆传动系统,使笔尖沿钟筒上的记录纸面移动,自动记录下一天(日记型或一周(周记型时间内空气温度的变化曲线。
有关用热电偶温度计和电阻温度计测量空气温度的方法,详见“热工仪表与自控”课程的实验。
THPZKC-1型全空气空调系统实验指导书实验一 全新风空调系统冬季工况实验一、实验目的1、了解全空气空调实验系统的基本结构与工作原理；2、掌握全新风空调系统的基本概念和系统型式；3、模拟全新风空调系统冬季运行工况，观测不同参数条件下空气状态的变化过程，掌握其热工测量和工况调节方法；4、掌握全新风空调系统主要过程段的热工计算与数据分析方法。
二、实验原理全空气空调系统通常根据房间送风参数的需求，将空气在空气处理装置中进行处理之后，通过风道输送到房间中，又称集中空调系统。
全空气系统是完全由空气来负担房间内的冷负荷、热负荷或湿负荷的系统。
空气处理设备通常集中设在专门的空调机房内，一般包括冷却、加热、加湿、过滤、风机等设备。
根据处理的空气来源不同，全空气空调系统可分为全新风系统、再循环式系统和回风式系统三大类。
全新风系统又称直流式系统，处理的空气全部来自室外新鲜空气（新风），即新风经处理后送入室内，消除室内的冷、热负荷后排出室外。
再循环式系统又称封闭式系统，处理的空气全部来自室内再循环空气，即室内空气经处理后再送回室内消除室内冷、热负荷。
回风式系统又称混合式系统，处理的空气通常是一部分新鲜空气和室内回风的混合空气，即新风和回风混合并经处理后，送入室内消除室内冷、热负荷。
混合式空调系统通常可分为一次回风系统和二次回风系统两大类。
一次回风系统是将从房间抽回的空气与室外空气混合、处理后再送入房间中。
二次回风系统是将从房间抽回的一部分空气与室外新风混合、处理，另外一部分回风与冷却处理后的空气进行二次混合后再送入房间中。
循环空气的质量流量、空气处理过程中得到（或失去）的热量、表面式换热器提供的冷（热）量以及热平衡误差可以根据公式（1-1）～（1-4）计算。
FV G a a ρ3600= （1-1）式中： a G ——循环空气的质量流量（kg/h ）；a ρ——空气的密度（kg/m 3）； V ——空气的流速（m/s ）；F ——风管横截面积（m 2）。
第1篇一、实验目的本次实验旨在对空调系统进行全面的检测和实验，验证其性能是否符合设计要求，确保空调系统的正常运行和节能效果。
通过检测实验，可以评估空调系统的制冷、制热、除湿等功能的实现情况，并对系统中的关键设备进行性能测试，为空调系统的优化和维护提供依据。
二、实验设备与材料1. 空调系统：包括室内外机组、风管、风机盘管、水系统、电气控制系统等。
2. 测试仪器：温度计、湿度计、风速仪、压力计、流量计、电表、噪声计等。
3. 工具：扳手、螺丝刀、万用表、绝缘电阻测试仪等。
三、实验方法1. 系统概况检查：检查空调系统的整体布局、管道连接、电气接线等是否符合设计要求，设备安装是否牢固。
2. 制冷系统检测：- 压缩机性能测试：测试压缩机的工作电流、电压、排气温度、吸气温度等参数，评估压缩机的工作状态。
- 冷凝器性能测试：测试冷凝器的散热性能，包括冷却水进出口温度、水流速度等。
- 蒸发器性能测试：测试蒸发器的制冷性能，包括蒸发器进出口温度、蒸发器表面温度等。
3. 制热系统检测：- 加热器性能测试：测试加热器的制热性能，包括加热器进出口温度、加热功率等。
- 风机盘管性能测试：测试风机盘管的送风量和送风温度，评估其制热效果。
4. 除湿系统检测：- 湿度计测试：测量室内外湿度，评估除湿系统的效果。
- 冷凝水排放测试：检查冷凝水排放系统是否畅通，防止冷凝水倒灌。
5. 电气控制系统检测：- 电气接线检查：检查电气接线是否正确、牢固，是否存在短路、漏电等问题。
- 电气元件性能测试：测试继电器、接触器、传感器等电气元件的工作状态。
四、实验结果与分析1. 制冷系统检测：- 压缩机工作电流、电压、排气温度、吸气温度等参数均符合设计要求。
- 冷凝器散热性能良好，冷却水进出口温度差符合设计要求。
- 蒸发器制冷性能良好，蒸发器进出口温度差符合设计要求。
2. 制热系统检测：- 加热器制热性能良好，加热器进出口温度差符合设计要求。
- 风机盘管送风量和送风温度符合设计要求，制热效果良好。

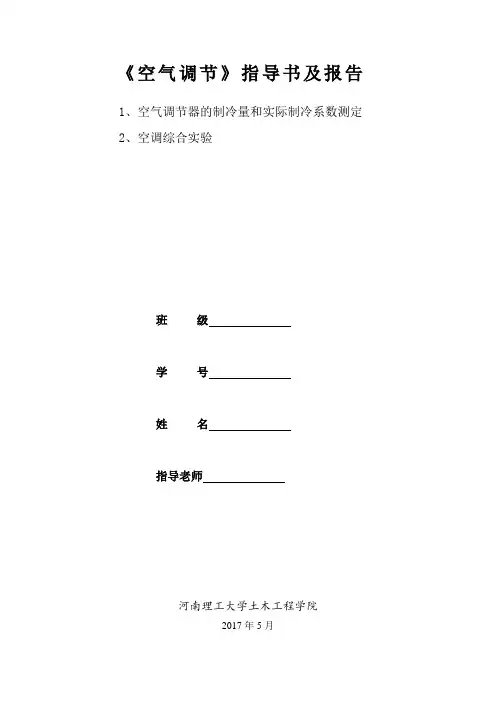

《空气调节》指导书及报告1、空气调节器的制冷量和实际制冷系数测定2、空调综合实验班级学号姓名指导老师河南理工大学土木工程学院2017年5月空气调节器的制冷量和实际制冷系数测定一、实验目的：(1)了解空调系统的空气处理过程；(2)熟悉空调系统相关参数的调节及测试方法；(3)根据实验数据计算并分析此空调系统的性能(4)绘制此空调系统的制冷量—功率图。
二、实验装置简介由电热蒸汽发生器、电加热器组成的空气加湿系统，通过该系统可以对空气进行湿处理或热湿处理。
由制冷压缩机、管内通氟里昂的蒸发器、由水做载冷剂的冷凝器，组成的循环制冷系统，通过该系统可以对空气进行降温处理。
三、实验系统原理在风机入口处，由蒸气发生器产生的蒸气对空气进行加湿，再由水加热器对空气进行加热处理，加热后的空气流经两个压缩机表冷器（管内氟昂）被冷却，将热量传递给表冷器内的工质，使工会蒸发，蒸发后的工质又经吸气截止阀回到压缩机被压缩，温度升高后进入冷凝器被冷却，冷却后的低温工质又经节流阀后回到表冷器再次被蒸发，如此循环往复。
本实验利用给水泵把冷凝水送入到冷凝器中，被高温的工质加热，同时，工质经冷凝后，又在蒸发器中吸收空气的热量被蒸发，完成一个循环，根据能量守恒定律，工质在蒸发器中的吸热量等于风机送来空气在B到C段的放热量，工质在蒸发器中所吸收的热量相当于制冷量，所以空气在B到C段的放热量除以压缩机的功率即为制冷系数。
冷凝水所吸收的热量可根据实验所测得的冷凝器进口水温度、出口水温度及水的比热来计算。
蒸发器的换热量也就可以根据所测得的B、C点的干、湿球温度及毕托管测得的压差来计算。
求得冷凝水的吸热量及蒸发器的换热量之后，就可以算出热平衡误差。
A B C冷凝器储液罐图3实验系统原理四、操作步骤：(1)启动风机，利用控制表盘中的调节阀调节风量。
(2)打开加湿开关，启动加湿器，旋转加湿调节旋钮可调节空气换热器前空气湿度。
(3)启动水泵开启并调节输水阀，待水正常循环后，开启水加热器的电加热锅炉装置(水温不高于60℃)。
1W1W2W3W4W5
S1S2S3S4S5Z1Z2Z3Z4Z5p1p2p3p4p5v1v2v3v4v5W6W7W8W9W10
S6S7S8S9S10Z6Z7Z8Z9Z10p6p7p8p9p10v6v7v8v9v10空调室内空气环境参数测试记录(二)
(温度、湿度、噪声、正负压、气流速度、新风量等的实测记录)
GD-C4-6430/2测试过程
中每隔半
小时记
录 一次的
记 录时间(温度(℃)相对湿度(％)室内噪声[dB(A)]正负压(Pa,数值前 冠“+”或“-”:室内气流速度(m/s)室内新风 量实测值 或实测后 计算值h·p)室内气 流组织 及其他 设计要 求的检 测情况 及结果 /备注测点代号及其实测值各测 点的 算术 平均 值测点代号及其实测值各测 点的 算术 平均 值测点代号及其实测值各测 点中 最大 偏差 值测点代号及其实测值各测 点中 最大 偏差 值测点代号及其实测值各测 点的 算术 平均 值采用的计算方法（公式）及计算结果说明：。

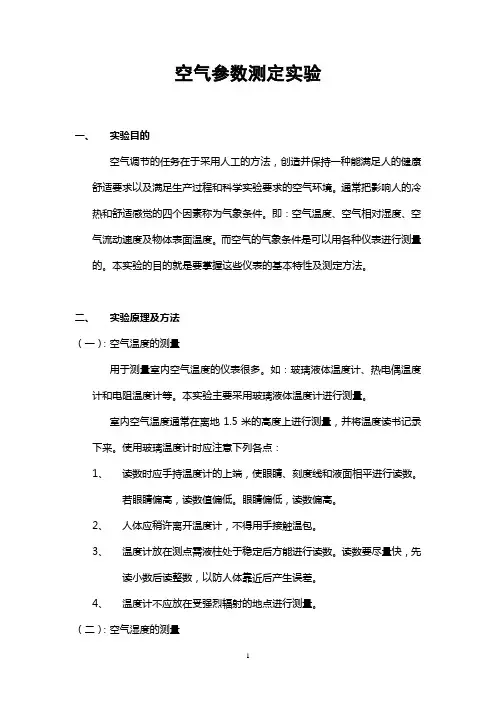

空气参数测定实验一、实验目的空气调节的任务在于采用人工的方法，创造并保持一种能满足人的健康舒适要求以及满足生产过程和科学实验要求的空气环境。
通常把影响人的冷热和舒适感觉的四个因素称为气象条件。
即：空气温度、空气相对湿度、空气流动速度及物体表面温度。
而空气的气象条件是可以用各种仪表进行测量的。
本实验的目的就是要掌握这些仪表的基本特性及测定方法。
二、实验原理及方法（一）：空气温度的测量用于测量室内空气温度的仪表很多。
如：玻璃液体温度计、热电偶温度计和电阻温度计等。
本实验主要采用玻璃液体温度计进行测量。
室内空气温度通常在离地1.5米的高度上进行测量，并将温度读书记录下来。
使用玻璃温度计时应注意下列各点：1、读数时应手持温度计的上端，使眼睛、刻度线和液面相平进行读数。
若眼睛偏高，读数值偏低。
眼睛偏低，读数偏高。
2、人体应稍许离开温度计，不得用手接触温包。
3、温度计放在测点需液柱处于稳定后方能进行读数。
读数要尽量快，先读小数后读整数，以防人体靠近后产生误差。
4、温度计不应放在受强烈辐射的地点进行测量。
（二）：空气湿度的测量本实验主要测量仪表：干湿球温度计、电子温湿度仪、毛发温湿度表。
1、干湿球温度计读出干球温度计读数及湿球温度计读数，根据其差值查出相对湿度，也可根据焓湿图查出相对湿度。
2、电子温湿度仪注意事项：黄线为温度测线、蓝线为相对湿度测线。
3、毛发温湿度计毛发温湿度计利用脱脂人发在周围空气湿度发生变化时，其本身长度伸长或缩短的特性来测量空气相对湿度。
在使用过程中应避免受到震动和撞击。
（三）：空气流动速度的测量本实验使用仪器为：热球风速仪。
热球风速仪是根据电阻丝在气流中被冷却的原理而设计。
注意事项：1、调零时若调不到零位则电池电量不足。
2、本仪器为精密仪器，在使用过程中特别是对风速探头，应避免受到震动和撞击。
3、仪器承受的负载不能超过40M/S。
三、实验结果的记录与整理在讨论空气的温度、相对湿度和空气流速时，建议以水银温度计、电子温湿度仪和热球微风仪的实测结果为准。

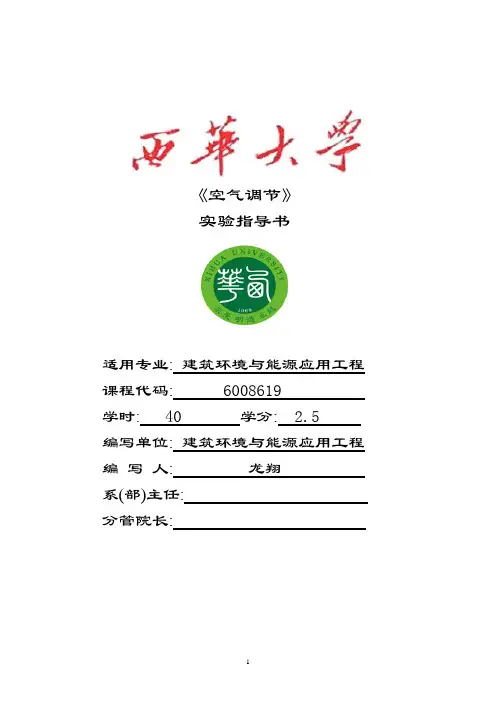

《空气调节》实验指导书适用专业:建筑环境与能源应用工程课程代码: 6008619 学时: 40 学分: 2.5 编写单位:建筑环境与能源应用工程编写人:龙翔系(部)主任:分管院长:目录实验一空调系统运行工况实验 (3)实验二气流分布测试实验 (8)主要参考文献 (12)实验一 空调系统运行工况实验一、实验目的和任务本实验通过测量组合空调系统风量以及各段体温度、湿度、压力等参数，加深学生对空气处理过程、空调原理的理解，掌握基本的测试方法。
二、实验仪器、设备及材料组合式空调处理器及风管系统1套；风冷热泵型冷热水机组1套；水泵机管路系统1套；监控系统1套；温湿度计、热球风速仪等。
三、实验原理1、组合空调流程图2、实验原理（1）测出送风量，回风量，由风量平衡算出新风量；送风量=新风量+回风量 （1.1）（2）测出新风、回风及送风温湿度及压力，测出表冷/加热器前后段温度、湿度，测出加湿器前后温湿度，测出电加热器前后温湿度，在I-D 图上画出空调处理过程；算出表冷/加热负荷。
表冷器/加热器空气侧负荷： ()34a g Q G i i =- （1.2）加湿器负荷：()54gD G d d =- （1.3）电加热器负荷：()65gQ G i i =- （1.4）风机温升： ()76t t t ∆=- （1.5）（3）测出过滤器压差，分析风量与压差的关系；（4）测出冷热水温度、平均流量，计算水侧热量，并与空气侧热量比较； 表冷器/加热器水侧负荷：w w w w Q G C t =∆ （1.6） 误差100%w awQ Q e Q -=⨯ （1.7）四、实验步骤0、系统运行前记录一次室内外及空调箱各点数据。
1、打开冷热水主机、空调器电源。
2、打开计算机以及冷热水主机远程控制器，选择计算机控制模式，在远程控制器上选择制冷模式。
3、进入计算机控制主界面，启动主机。
4、在计算机上设定室内空气参数，启动空气处理系统。
5、设定变频器频率，启动风机。
空调系统的综合效能测定系统的综合效能测定在系统无负荷联动运行调试合格后进行，根据业主安排，进行系统带生产负荷的综合效果的测定及调试，使其达到室内环境的要求。
(1)空调调试目标参数根据业主和设计图纸提供的设计参数，对有关设备进行试运转、调试，以满足业主使用功能要求：调试目标参数(2)空调系统设备分布及测试内容(3)调试人员调试人员由业主安排相关单位的专业人员组成（4）调试准备工作通风空调系统调试前必须做好以准备工作，以保证调试工作能按时、按质顺利完成。
1）熟悉图纸及有关资料：要求参加空调系统调试主要人员首先要熟悉整个空调系统的全部设计资料，包括图纸设计说明书、全部深化设计图纸、设计变更指令、工程备忘录等，充分了解设计意图，了解各项设计参数、系统全貌及空调设备的性能与使用方法，特别要注意调节装置及检测仪表所在位置及自控原理和注意事项。
2）系统检查：a 对照设计图纸，对空调系统的风管、水管、设备、动力电源、控制系统进行检查，对管线、设备进行标识，重要部位如总阀门、设备等安装位置应在图纸上标识清楚。
b 检查中发现的问题作好记录，安排班组马上进行整改，影响系统调试的技术问题要马上研究解决。
c 对管道试压过程中的临时固定物，如隔离设备的管道盲板、软接头和伸缩节，应马上拆除。
d 电气系统的电缆、电线绝缘值检查，应满足规范要求。
3）现场验收调试人员会同设计人员、施工单位、建设单位、监理单位对已安装好的系统分部、分项进行现场验收，核对图纸及修改通知，查清修改后的情况，检查安装质量，对于安装上还存在问题逐一填入缺陷明细表，在测试前及时纠正，使所有项目符合国家《通风与空调工程施工质量验收规范》（GB5024, 2002）和工程质量评定标准要求，并保证系统处于适合检测和调试的状态。
4）准备调试仪器、工具及检测和运行前准备工作。
调试前必须充分准备好所需的仪器（表）和必备工具及对它们进行检测和校正；电源、水源、冷热源等方面是否已准备就绪，所配套系统应可投入运行。

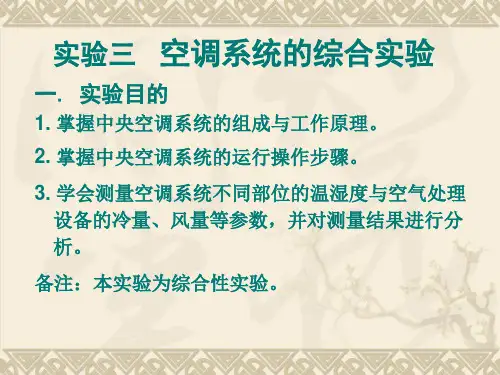

空调系统实验报告专业 : 工程管理姓名 : 阚红火学号：1101021024 实验日期 : 实验地点: 成绩：实验题目空调系统试验实验目的1、掌握中央空调系统的组成与工作原理。
2、掌握中央空调系统的运行操作步骤。
3、学会测量空调系统不同部位的温湿度与空气处理设备的冷量、风量等参数，并对测量结果进行分析。
实验步骤一.了解空调的基本情况：空调，简单来说就是利用机器设备，对空气进行调解处理，是人生活在一个简单，舒适的环境中，学习，工作，娱乐等。
一般来说，它的组成结构包括以下几个部分。
压缩机，冷凝器，节流器，蒸发器。
这四部分听过管道组成一个封闭系统，系统内贮充一定量的制冷剂，来自蒸发器的低温低压的制冷剂气体经压缩机压缩成高温高压的气体，然后经节流器，节流成低温低压的气液两相物体，然后再蒸发器中与空气进行热量交换，成为低温低压的气体，进而循环。
如此压缩——冷凝——节流——蒸发反复循环，制冷剂不断带走空气的热量，从而降低了房间的温度，制冷剂一般采用佛里昂和氨两种。
二．了解空调系统的一般组成：按负担室内热湿负荷所用的介质可分为:1.全空气系统2.全水系统3.空气-水系统4.了解冷剂系统二.按空气处理设备的集中程度可分为: 1.集中式 2.半集中式三.按被处理空气的来源可分为: 1.封闭式 2.直流式 3. 混合式(一次回风二次回风)为了达到空气调节的目的，发挥空调的作用，就必须有对空气进行处理和调节的措施和方法，其系统组成应包括以下几个部分1.采风部分。
系统必须采用一部分是外新鲜空气，即新风，保证室内空气的新鲜程度。
新风的采入口*一般设置在周围不受污染影响的地方，这些新风采入口和空调系统的新风通道及新风滤尘装置构成系统的进风部分。
2.空气的过滤部分。
系统的新风进入空气处理装置，除去空气中的灰尘。
根据过滤能力的大小，过滤效率的高低，过滤器分为初效过滤器，中效过滤器，亚高效过滤器，高效过滤器和超高效过滤器（后三者可以统称为高效过滤器）。
