特级防火卷帘的形式和工艺

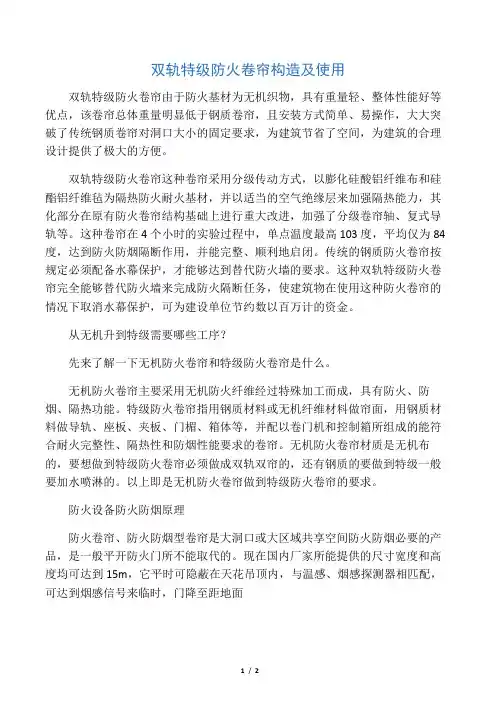

双轨特级防火卷帘构造及使用双轨特级防火卷帘由于防火基材为无机织物，具有重量轻、整体性能好等优点，该卷帘总体重量明显低于钢质卷帘，且安装方式简单、易操作，大大突破了传统钢质卷帘对洞口大小的固定要求，为建筑节省了空间，为建筑的合理设计提供了极大的方便。

双轨特级防火卷帘这种卷帘采用分级传动方式，以膨化硅酸铝纤维布和硅酯铝纤维毡为隔热防火耐火基材，并以适当的空气绝缘层来加强隔热能力，其化部分在原有防火卷帘结构基础上进行重大改进，加强了分级卷帘轴、复式导轨等。

这种卷帘在4个小时的实验过程中，单点温度最高103度，平均仅为84度，达到防火防烟隔断作用，并能完整、顺利地启闭。

传统的钢质防火卷帘按规定必须配备水幕保护，才能够达到替代防火墙的要求。

这种双轨特级防火卷帘完全能够替代防火墙来完成防火隔断任务，使建筑物在使用这种防火卷帘的情况下取消水幕保护，可为建设单位节约数以百万计的资金。

从无机升到特级需要哪些工序？先来了解一下无机防火卷帘和特级防火卷帘是什么。

无机防火卷帘主要采用无机防火纤维经过特殊加工而成，具有防火、防烟、隔热功能。

特级防火卷帘指用钢质材料或无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。

无机防火卷帘材质是无机布的，要想做到特级防火卷帘必须做成双轨双帘的，还有钢质的要做到特级一般要加水喷淋的。

以上即是无机防火卷帘做到特级防火卷帘的要求。

防火设备防火防烟原理防火卷帘、防火防烟型卷帘是大洞口或大区域共享空间防火防烟必要的产品，是一般平开防火门所不能取代的。

现在国内厂家所能提供的尺寸宽度和高度均可达到15m，它平时可隐蔽在天花吊顶内，与温感、烟感探测器相匹配，可达到烟感信号来临时，门降至距地面1.8米，使区域形成烟雾堵槽，防止烟雾向其他分区扩散。

当温度信号来临时，确认灾情后门体将降至地面，切断火源，同时发出声光报警，指导人员迅速疏散。

双轨特级防火卷帘技术说明（一）技术特点说明采用无机织物作为帘面，中间用空气作为隔热层,具有隔热性,并达到一定得耐火极限得防火卷帘.a.不用水进行保护，减少管线得布置,解决了原有防火卷帘与水幕配合管线繁杂、总体造价高得问题。

b.防火性能稳定。

c.安装方便。

d.两侧设有防风钩，具有一定得抗风压性。

e.需留有一定得安装空间，在设计时需要与设计师进行必要得勾通。

技术参数:1.耐火极限大于等于3。

０小时。

背火面最高平均温升84、5，最高单点温升99、４℃未丧失隔热性、2.卷帘得两帘面中心距不小于28０ｍm、3.电动卷门机：(1)限位开关：具有限位开关，卷帘启闭至上下限位时,能自动停止，重复定位误差小于20ｍm；(2)设有低温熔断装置；(3)具有自重下降恒速性能；(4)能使卷帘在任何位置停止；(5)附设控制保险装置：联动装置\手动速放关闭装置（臂力≤Ｎ)、下降至1。

5Ｍ处设有延时下降装置。

4．下降至1。

5m处有延时下降装置。

5.使用手动速放装置时,臂力小于等于50Ｎ6。

卷门启闭、运行得平均噪音：机平均噪间小于等于60Db。

7.洞口高度２m-5m，电动启降速度2m/min～６、5m/mｉn，自重下降速度３m/min~7m/mｉｎ.检验依据:按照双轨特级防火卷企业标准Ｑ/TXTMX00Ｊ—２0０4试验方法：按照GＢ/9978—19９9《建筑构件耐火试验方法》（二）设计依据1.《钢质防火卷帘通用技术条件》GＢ１４１02—93２.《高层民用建成筑防火规范》GB5004５－933。

《建筑安装分项工程施工工艺规程》ＤBJ/T0１-2６—20034．依据合同提供得技术要求5.《双轨特级防火卷帘》企业标准Q/ＴXTＭX001－2004 （三）设计说明1。

帘面用材料得燃烧性能达到GＢ８６24中Ａ级得规定。

２．导轨选材：采用1、5mm镀锌钢板掩埋型导轨、3、安装形式分为：中装、侧装、(具体形式见安装图）4。

电机及支架选择：根据洞口大小选择电机及支架大小(详见主要零部件技术要求表)５。

特级防火卷帘门特级防火卷帘门介绍防火卷帘门与一般的卷帘门相比，就是在防火上要求较高，要符合国家标准GB 14102-2005规范标准TF3防火等级要求，本产品广泛应用于各种工业与民用及公共建筑中要求测量背火面温升、对抗风压要求低的场所，如写字间、超市、商厦、展览厅、地下车库、娱乐场所等建筑物的防火分区分隔。

按规范条文说明，以背火面温升为判定条件，耐火极限大于3H的防火卷帘为特级防火卷帘。

防火卷帘门分类1. 汽雾式钢质和蒸发式汽雾防火卷帘这两类的帘面与单板式钢质防火卷帘相同，前者在每节帘片的串接处中间加一根钻有小孔的薄壁钢管，在帘面二端设二根软橡胶与薄壁钢管相接。

当火灾发生时，水经橡胶软管流人钢管内并从小孔渗漏出来，遇热汽化，吸收并带走帘片的热量，使之降温。

后者是在帘片背火面侧设一钢管，在钢管上密密麻麻地钻上小孔，当发生火灾时，水经小孔射出洒在帘片上，顺流而下，吸热、蒸发，使帘片降温。

这两类特级防火卷帘虽都能满足规范要求，但存在如下缺陷：①水以细流方式射出，流淌水较多，所需单位时间消防用水量大；②钢质水管上的小孔，孔径小，平时不用，时间长了易产生锈蚀堵塞，使喷水不均，影响时效；③汽雾式钢质特级防火卷帘门胶管易老化，反复弯曲易破坏。

④须具有独立消防蓄水池和供水管，且能按每平方0.9L满足3h供水要求，此种结构成本高，所以汽雾式钢质特级防火卷帘价格成本较高。

2. 双轨双帘无机复合特级防火卷帘门该防火卷帘属双轨双帘结构，两层帘面之间设有一定厚度的空气层。

每幅帘面由三层材料复合组成：受火面采用英特莱防火耐火布，背火面采用防热辐射布或其它耐高温布，中间隔热层选用经特殊处理的增强型硅酸铝耐火纤维毯，帘面厚度为10～20mm。

帘面横向设置通长薄钢带300～600mm；帘面纵向设令2mm的不锈钢丝绳1500mm；为抗负压，在导轨内的两端设帘面增强钢带，间隙地增加“T”型结构，防止火灾时产生的负压造成帘面从导轨中滑落的现象。

双轨特级防火卷帘技术说明（一）技术特点说明采用无机织物作为帘面，中间用空气作为隔热层，具有隔热性，并到达一定的耐火极限的防火卷帘。

a.不用水进展保护，减少管线的布置，解决了原有防火卷帘与水幕配合管线繁杂、总体造价高的问题。

b.防火性能稳定。

c.安装方便。

d.两侧设有防风钩，具有一定的抗风压性。

e.需留有一定的安装空间，在设计时需要与设计师进展必要的勾通。

技术参数：1.耐火极限大于等于3。

0小时。

背火面最高平均温升84.5,最高单点温升99.4℃未丧失隔热性.2.卷帘的两帘面中心距不小于280mm.3.电动卷门机:(1)限位开关:具有限位开关,卷帘启闭至上下限位时,能自动停顿,重复定位误差小于20mm;(2)设有低温熔断装置;(3)具有自重下降恒速性能;(4)能使卷帘在任何位置停顿;(5)附设控制保险装置:联动装置\手动速放关闭装置(臂力≤N)、下降至1。

5M处设有延时下降装置。

4．下降至1。

5m处有延时下降装置。

5．使用手动速放装置时，臂力小于等于50N6．卷门启闭、运行的平均噪音：机平均噪间小于等于60Db。

7．洞口高度2m-5m，电动启降速度2m/min~6.5m/min,自重下降速度3m/min~7m/min。

检验依据：按照双轨特级防火卷企业标准Q/T*TM*00J-2004试验方法：按照GB/9978-1999"建筑构件耐火试验方法"（二）设计依据1．"钢质防火卷帘通用技术条件"GB14102-932．"高层民用建成筑防火标准"GB50045-933．"建筑安装分项工程施工工艺规程"DBJ/T01-26-20034．依据合同提供的技术要求5．"双轨特级防火卷帘"企业标准Q/T*TM*001-2004〔三〕设计说明1．帘面用材料的燃烧性能到达GB8624中A级的规定。

2．导轨选材：采用1.5mm镀锌钢板掩埋型导轨.3.安装形式分为:中装、侧装、〔具体形式见安装图〕4．电机及支架选择：根据洞口大小选择电机及支架大小〔详见主要零部件技术要求表〕5．按钮盒：1〕防火按钮盒需配置CAM锁，使其操作方便快捷、平安可靠〔即：在无火灾发生时，消防设备专职管理人员可使用权用通用钥匙翻开按钮盒盖进展卷帘门运操作，其他人无法翻开卷帘门；当火灾发生时，消防设备专职人员可使用通用钥匙翻开按钮盒操作卷帘门，使火灾不再蔓延或进展逃生，其他人可以击碎按钮盒上的玻璃窗来操作卷帘门使自己逃生及关闭卷帘门隔断火源〕。

特级防火卷帘门的分类及设置方法随着人们生活质量的提高和对安全问题的日益重视，特级防火卷帘门在许多场所的使用越来越广泛。

特级防火卷帘门的设置可以起到保障人们生命财产安全的作用，那么在具体的应用中，特级防火卷帘门该如何分类及设置呢？下面我们来一一解答。

特级防火卷帘门的分类特级防火卷帘门按其防火性能、安装方式、开启方式等不同分类可分为以下几类：防火性能分类：• 1.5h特级防火卷帘门•3h特级防火卷帘门根据所需的防火等级不同，防火卷帘门的种类也就有所不同。

而1.5h和3h则是指耐火时间，即在火灾中能够保持的时间。

安装方式分类：•壁挂式特级防火卷帘门•天花板式特级防火卷帘门•地面式特级防火卷帘门•上悬式特级防火卷帘门四种安装方式分别是指特级防火卷帘门的安装位置不同，可以根据实际情况来选择。

开启方式分类：•手动特级防火卷帘门•电动特级防火卷帘门手动的特级防火卷帘门比较适合小型场所使用，而电动特级防火卷帘门则可以适用于大型场所。

特级防火卷帘门的设置方法在特级防火卷帘门的设置过程中，需要注意以下几个方面。

地理位置特级防火卷帘门的设置位置应符合当前建筑设计的规划和设计方案，需要考虑用户进出的方便性、防火隔离的效果、防火区划的完整性等。

同时，还要确保特级防火卷帘门的设置位置符合建筑法规和防火规定。

防火等级特级防火卷帘门的防火等级由国家或地方政府依据其功能和用途的不同进行规定，具体防火等级可以根据实际情况确定。

安装方式特级防火卷帘门的安装方式根据其所处位置以及需要达到的防火等级进行确定，需要考虑到防火隔离门的厚度和门洞暴露面积，并严格依照防火隔离门的设计说明进行安装。

防治电线短路在特级防火卷帘门的设置中，需要注意防止电线短路的问题。

为了防止电线短路引起的火灾，需要在特级防火卷帘门的线路部分设置过流保护器、隔离开关等电源设备，防止电缆发热引起火灾。

操作方式特级防火卷帘门的操作方式对于其使用效果有着至关重要的作用。

用户需要根据防火卷帘门的类型和规格进行正确的操作，在使用过程中要注意防火卷帘门的清洁和保养，确保其正常运转。

特级防火卷帘门规范1. 引言特级防火卷帘门作为建筑物防火安全系统的重要组成部分，具有防火隔离、延缓火势蔓延的重要作用。

为了确保特级防火卷帘门的性能和安全可靠性，制定本规范，规范特级防火卷帘门的设计、安装、维护和使用。

2. 术语和定义•特级防火卷帘门：具有特级防火性能的卷帘门，能在一定时间内抵抗火势、烟气侵入，并保持其结构完整性和防火稳定性的门。

•防火等级：防火门材料和结构在火灾条件下，所能承受的时间。

常见的防火等级有1小时、2小时、4小时等。

•防火隔离功能：特级防火卷帘门能够起到隔离火灾蔓延的作用，防止火势传播到其他区域。

•防烟功能：特级防火卷帘门能够阻止烟气通过，保持疏散通道的通畅。

3. 设计要求3.1 材料选择特级防火卷帘门应选用符合国家规定的具有优良防火性能的材料，如防火钢板、无机保温材料等。

材料应具有良好的耐热性、耐腐蚀性和耐磨损性。

3.2 结构设计特级防火卷帘门的结构设计应合理、稳定，能够承受火势和烟气冲击，保持门体的完整性和稳定性。

门体采用双层结构，中间填充阻燃材料，满足防火等级要求。

3.3 开启方式特级防火卷帘门的开启方式应灵活方便，可以采用手动和自动两种方式。

自动开启方式应配备感烟、感温或其它火灾探测器，并与火灾报警系统联动。

3.4 控制系统特级防火卷帘门的控制系统应可靠稳定，能够灵敏地控制门体的开闭。

控制系统应配备手动和自动两种操作方式，自动控制方式应具备失电后自动关闭的功能。

4. 安装和验收4.1 安装要求特级防火卷帘门的安装应由具备相关经验和资质的专业施工人员进行，按照设计要求和操作手册进行操作。

安装过程中，应保证门体的垂直度、水平度和密封性。

4.2 验收标准特级防火卷帘门的验收应符合以下标准：•门体应开启自如，无卡阻、卡滞现象。

•门体密封性良好，无明显裂缝和漏风现象。

•控制系统可靠稳定，开闭动作灵敏。

•防火和防烟功能符合设计要求。

5. 维护和检修特级防火卷帘门的维护和检修应定期进行，保持其良好的运行状态和功能。

特级防火卷帘系统简介：特级防火卷帘是指用钢质材料或无机纤维材料做帘面，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器，门楣、手动速放开关装置、按钮开关和保险装置等部分组成，在一定时间内，连同框架能满足耐火稳定性和耐火隔热性要求的卷帘，其耐火极限>3小时。

其中，无机纤维材质复合防火卷帘仅适用于室内干燥通风的场所。

广泛用于各种工业与民用及公共建筑中要求测量背火面温升场所的防火分区分隔(当采用防火墙确有困难时)。

目前防火卷帘的分类主要有：汽雾式钢质防火卷帘、蒸发式钢质防火卷帘、水雾式防火卷帘(安装水雾喷头的钢质、单轨单帘无机复合卷帘)及双轨双帘无机复合防火卷帘几种结构形式。

其中，双轨双帘无机复合防火卷帘应用较广。

不用再设置自动喷水灭火系统保护卷帘，但抗风压性能、防盗性能不及钢质卷帘。

设置部位：特级防火卷帘主要用于防火分区隔分的部位，特别是防火墙上因生产、使用等需要开设较大开口而又无法设置甲级防火门时的防火分隔，以及设置防火墙有困难的部位等。

设置要求：1、除中庭外，当防火分隔部位的宽度不大于30m时，防火卷帘的宽度不应大于10m时，当防火分隔部位的宽度大于30m时，防火卷帘的宽度不应大于该防火分隔部位宽度的1/3，且不应大于20m。

2、防火卷帘应具有火灾时靠自重自行关闭的功能。

3、防火墙上的防火卷帘耐火极限不应低于3.00h。

当防火卷帘耐火极限符合现行国家标准GB7633《门和卷帘的耐火试验方法》有关耐火完整性和耐火隔热性的判定条件时，可不设自动喷水灭火系统保护。

当防火卷帘耐火极限仅符合现行国家标准GB7633《门和卷帘的耐火试验方法》有关耐火完整性的判定条件时，应设自动喷水灭火系统保护。

4、防火卷帘应具有防烟性能，与楼板、梁和墙、柱之间的空隙应采用防火封堵材料封堵。

5、需在火灾时自动降落的防火卷帘，应具有信号反馈的功能；联动控制：1、非疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：联动控制方式：应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号，作为防火卷帘下降的联动触发信号，并应联动控制防火卷帘直接下降到楼板面。

防火卷帘门技术要求一、采用特级无机复合防火卷帘，须符合国家标准GB14102-2005要求。

二、外观要求1、帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑、及较明显的凹凸、锤痕、毛刺、空洞等缺陷。

2、相对运动在切割、弯曲、冲钻等加工处必须清理毛刺。

3、构件或零部件的组装、拼接处不允许有错位。

4、焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。

5、零部件的外露表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。

6、所有紧固件必须紧牢，不允许有松动现象。

三、卷帘启闭、运行的平均噪音不应大于下表的规定。

四、材料及零部件1、（1）特级无机复合防火卷帘为双轨、双帘面，采用垂直开启方式打开。

（2）无机纤维复合帘面应沿布径向设置金属夹板，夹板宽度为40mm，成型厚度不小于4mm，长度与帘面宽一致，误差应不大于±20mm，间距为300mm－500mm。

（3）帘面采用膨化硅酸铝纤维布外涂加强耐火能力的胶层为基材，无机纤维复合帘面厚度及公差应符合相关要求。

（4）抗风压能力符合GB14102-2005的要求。

（5）防火卷帘门的制作安装均应符合《高层民用建筑设计防火规范》GB50045-2005规定。

（6）卷轴采用优质碳素结构钢，箱体、支座、导轨、座板等采用普通碳素结构钢。

2、主要零部件使用的原材料厚度宜采用下表的规定。

五、帘板1、相邻互锁帘板串接后转动灵活，摆动±900不允许脱落。

2、帘板两端挡板或防窜机构要装配牢固，装配成卷帘后，帘板窜动量不得大于2mm。

3、帘板要平直，帘板直线度每米不得大于1.5mm，全长直线度不得超过0.12%。

4、帘板装配成卷帘后，不允许有孔洞和缝隙存在。

5、帘板装配成卷帘后，在运行时不允许有倾斜，应当平行升降。

六、导轨1、帘板嵌入导轨的深度应符合下表规定。

洞口以实测为准。

2、导轨的顶部应成圆弧形，其长度应超过洞口至少75mm。

3、具有防烟性能的导轨必须有防烟装置，使用材料应为不燃材料，隔烟装置与卷帘表应均匀紧密贴合，贴合面不应小于80%。

特级防火卷帘门特级防火卷帘按规范条文说明，以背火面温升为判定条件，耐火极限不低于3h的防火卷帘为特级防火卷帘。

1汽雾式钢质防火卷帘和蒸发式汽雾防火卷帘这两类的帘面与单板式钢质防火卷帘相同，前者在每节帘片的串接处中间加一根钻有小孔的薄壁钢管，在帘面二端设二根软橡胶与薄壁钢管相接。

当火灾发生时，水经橡胶软管流人钢管内并从小孔渗漏出来，遇热汽化，吸收并带走帘片的热量，使之降温。

后者是在帘片背火面侧设一钢管，在钢管上密密麻麻地钻上小孔，当发生火灾时，水经小孔射出洒在帘片上，顺流而下，吸热、蒸发，使帘片降温。

这两类特级防火卷帘虽都能满足规范要求，但存在如下缺陷：①水以细流方式射出，流淌水较多，所需单位时间消防用水量大；②钢质水管上的小孔，孔径小，平时不用，时间长了易产生锈蚀堵塞，使喷水不均，影响时效；③汽雾式钢质防火卷帘胶管易老化，反复弯曲易破坏。

④水源多采用生活水源，不能满足3h供水要求。

2 双轨双帘无机复合防火卷帘该防火卷帘属双轨双帘结构，两层帘面之间设有一定厚度的空气层。

每幅帘面由三层材料复合组成：受火面采用英特莱防火耐火布，背火面采用防热辐射布或其它耐高温布，中间隔热层选用经特殊处理的增强型硅酸铝耐火纤维毯，帘面厚度为10～20mm。

帘面横向设置通长薄钢带@300～600mm；帘面纵向设令2mm的不锈钢丝绳@1500mm；为抗负压，在导轨内的两端设帘面增强钢带，间隙地增加“T”型结构，防止火灾时产生的负压造成帘面从导轨中滑落的现象。

该防火卷帘隔热性好，完全满足《高规》要求，不需用水保护，是一种新的特级防火卷帘。

目前许多地方己推广应用。

在使用过程中了解到该防火卷帘还存在以下问题：①选材问题：a帘面的受火面材料，应选用使用温度达到1100℃的材料，而现在有些厂家选用的是使用温度低于1000℃的材料，甚至用耐火而不防火的硅酸铝纤维布做受火面材料，不能保证使用的安全性；b帘面的防热辐射布，有的厂家取消了这一层，并没有相应增加隔热层或空气层的厚度，使防火卷帘的总隔热能力降低；c帘面的中间隔热层，有的产品没有足够的厚度；d帘面的饰面材料，有的采用一般阻燃布，不防火，不耐火，不耐磨，使用寿命短；e帘面的缝纫线，有的厂家在缝制帘面中使用普通的或中缝纫线，而未选用耐高温的缝纫线。

什么是特级防火卷帘？特级防火卷帘的分类
特级防火卷帘：是指由帘面或帘板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的，能够符合耐火完整性、隔热性、防烟性要求的卷帘门。

目前，特级防火卷帘主要分为：
一，钢质水幕式特级防火卷帘
钢质水幕式特级防火卷帘是在钢质防火卷帘的迎火面（以防火分区走向设定）的钢质防火卷帘的上部，距离钢质防火卷帘帘体50公分位置处，平行于钢质防火卷帘帘体安装设立的通过消防喷淋系统，由消防控制中心控制的喷射形成水幕的装置，从而达到为钢质防火卷帘迎火面降温的目的的防火卷帘。

二，双轨无机纤维复合特级防火卷帘
双轨无机纤维复合特级防火卷帘是由双轨道、双滚轴、双无机纤维复合帘组成，通过一台卷门机和一只控制箱经由消防联动信号控制的防火卷帘。

当发生火灾时，两个无机纤维复合帘一起降落，迎火面的无机纤维复合帘承担挡火作用，背火面的无机纤维复合帘起到隔热作用，从而满足“以背火面升温为判定条件”的要求。

任丘市龙华金属门窗厂
2009/08/09。

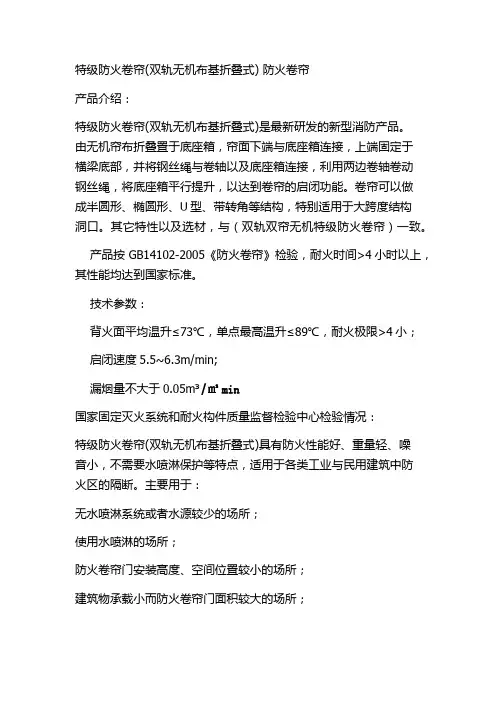

特级防火卷帘(双轨无机布基折叠式) 防火卷帘
产品介绍：
特级防火卷帘(双轨无机布基折叠式)是最新研发的新型消防产品。

由无机帘布折叠置于底座箱，帘面下端与底座箱连接，上端固定于
横梁底部，并将钢丝绳与卷轴以及底座箱连接，利用两边卷轴卷动
钢丝绳，将底座箱平行提升，以达到卷帘的启闭功能。

卷帘可以做
成半圆形、椭圆形、U型、带转角等结构，特别适用于大跨度结构
洞口。

其它特性以及选材，与（双轨双帘无机特级防火卷帘）一致。

产品按GB14102-2005《防火卷帘》检验，耐火时间>4小时以上，其性能均达到国家标准。

技术参数：
背火面平均温升≤73℃，单点最高温升≤89℃，耐火极限>4小；启闭速度5.5~6.3m/min;
漏烟量不大于0.05m³/㎡min
国家固定灭火系统和耐火构件质量监督检验中心检验情况：
特级防火卷帘(双轨无机布基折叠式)具有防火性能好、重量轻、噪
音小，不需要水喷淋保护等特点，适用于各类工业与民用建筑中防
火区的隔断。

主要用于：
无水喷淋系统或者水源较少的场所；
使用水喷淋的场所；
防火卷帘门安装高度、空间位置较小的场所；
建筑物承载小而防火卷帘门面积较大的场所；
特别适用于大跨度以及不规则空间场所，如商场扶梯、商场中庭、展览馆、机场候机厅、大型舞台剧场、会展中心等施工难度较大的场所。

（泰鑫防火）。

作为现代高层建筑中不可短少的防火设备，特级防火卷帘门具有防火、隔烟、抑止火灾蔓延、维护人员分散的特殊功用，普遍应用于高层建筑、大型商场等人员密集的场所。

而之所以能起到这样的作用，很大程度上还是取决于特级防火卷帘门的制作方法，才能使得能造成这样的结果。

那么，其具体的制作方法到底是怎么样的呢？第一步：安装支架板：1、装主动支承板，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。

2、装从动承板方向同上，但在紧螺栓前，要求水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。

3、支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。

第二步：安装卷轴1、卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。

依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。

2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。

3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。

第三步：帘板安装1、先松开卷帘上的几块帘板，用水平管，直尺校核卷帘的不平度不大于洞口高度的1／300，若倾斜超差，找出原因并进行调整。

2、利用卷轴转动，将帘板穿上，最后装上帘板底梁。

上帘板时要注意封头3、另外若事先将其余帘板穿帘在一起要特别注意在移动，捆扎时不要让帘板产生变形。

4、检查一下导轨上口圆弧弯口是否合适，然后将卷帘放下，走动遍观察是否有卡主的现象。

第四步：安装导轨1、在特级防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。

2、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。

特级防火卷帘(双轨无机布基)技术标准1.采用双轨无机布基特级防火卷帘，耐火极限大于等于3.0小时。

2.无机纤维复合帘面拼接缝的个数每米内各层累计不超过3条，且接缝应避免重叠。

帘面上的受力缝应采用双线缝制。

拼接缝的搭接量不应小于20mm。

非受力缝可采用单线缝制。

拼接缝处的搭接不应小于10mm。

3.无机纤维复合帘面应沿帘布纬向每隔一定的距离设置耐高温不锈钢丝（绳），以承载帘面的自重；沿帘布经向设置夹板，以保证帘面整体强度。

4.无机纤维复合帘面上除应装夹板外，两端还应设防风钩。

5.导轨滑动面应光滑平直，帘面、滚轮在导轨内运行应平稳、顺畅，不应有碰撞和冲击现象。

6.电动防火卷门机:(1).限位开关:具有限位开关,卷帘启闭至上下限位时,能自动停止,重复定位误差小于20mm;(2).设有低温熔断装置;(3).具有自重下降恒速性能;(4).能控制卷帘在任何位置停止。

7.卷门启闭、运行的平均噪音：机平均噪间不应大于85db。

8.垂直卷卷帘电动启、闭的运行速度为2m/min～7.5m/min。

自重下降速度不应大于9.5m/min。

9. 防火卷帘应为获得消防局认定的产品。

10.防火卷帘应具有防烟功能。

11. 具有与消防控制室进行信号反馈功能。

具有（符合国家及地方相关规范要求的）与消防联动系统协同工作的功能。

12.防火卷帘两侧均应设置手动启闭开关（设置要求应符）。

并应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落。

其它未尽事宜按国家及地方规范、标准执行。

********有限责任公司2017年9月11日。

一、双轨无机布基特级防火卷帘门技术要求1、无机布基双轨特级防火卷帘门生产符合GB14102-2005《防火卷帘门通用技术条件》中的相关规定。

2、耐火极限：防火卷帘门需满足：TF3类，耐火时间≥3.0h，背火面最高平均温升和最高单点温升达到沈阳市消防支队的要求。

3、材质：帘面采用无机耐火布、硅酸铝纤维毯、防辐射布和装饰布经高温线缝制而成，双面用镀锌钢制条夹制，确保帘布的抗风强度，底箱封板为钢质镀锌，厚度≥0.8㎜，无接缝。

4、卷轴：无缝钢管，管壁外经除锈防腐处理。

5、导轨：钢质镀锌厚度≥3mm，采用分体复合制作。

6、控制系统功能：6.1卷帘可独立控制并具有手动功能，与温度熔断装置联动，与消防中控室直接进行联动。

6.2实现烟感报警，卷帘自动下降至地面1.5-1.8m高度，延时180s（可调）然后在下降关闭。

6.3可实现烟感报警一次下滑，温感报警二次下滑。

6.4符合标准温控释放功能的要求。

6.5断链保护装置：卷帘配断链保护装置，以保护卷帘的安全可靠，确保公共安全。

6.6垂直启闭速度：不小于2m/min。

其自重下降速度不应大于9.5m/s，平均噪音85dB。

6.7电气功能：主电源50HZ，380V，信号电源24V，功率0.37-2.2KW（根据门洞大小确定）。

7、导轨的顶部应成圆弧形，其长度应超过洞口至少75mm。

8、导轨的滑动面应光滑平直，直线度每米不得大于1.5mm，全长直线不得超过0.12%。

9、防火卷帘门座板与地面间隙不宜大于20mm。

10、防火卷帘门应设有手动启闭装置，以备断电时使用。

11、应具有依靠卷帘自重下降的性能，并具有恒速性能，手动速放装置的操作力不得大于50N。

12、防火卷帘门应使用消防电源，电源线应穿金属管暗敷，明敷时应采取防火保护措施。

13、无火警时，卷帘具备上、停、下等手动和电动基本功能，上、下限位准确可靠。

14、辅助功能14.1、电源指示功能：当电源无电、断相、反相时，线路板上绿色指示灯不亮，电源正常时指示灯亮。

特级防火卷帘门的分类与设置方法特级防火卷帘门是防火隔离带中非常重要的一种构筑物，可以防止火势蔓延，保证人员逃生和重要设施的安全。

在特定的场合和规定的区域，必须设置特级防火卷帘门。

因此，了解特级防火卷帘门的分类和设置方法，对于维护公共安全、保护人员财产具有重要的意义。

一、特级防火卷帘门的分类特级防火卷帘门是按照其防火性能分为几个等级的。

防火等级高，它的防火性能也就越好。

目前市场上，特级防火卷帘门主要分为以下几种类型。

1. A/B/C/D/E/F型这几种类型的特级防火卷帘门，在燃烧时间上，分别为：3, 1.5， 1， 0.5，0.25和0.15小时。

其中，A型特级防火卷帘门防火性能最好，F型最差。

这几种型号的防火卷帘门适用于不同场所，如酒吧、酒店、剧场、舞厅等。

2. 气密防火卷帘门气密防火卷帘门在结构上与普通防火卷帘门有些许区别。

其烟气密封性能更好，可以满足防火门的要求，同时，气密防火卷帘门的装饰性更高。

适用于防火墙等场所。

3. 火车站特级防火卷帘门火车站特级防火卷帘门适用于火车站等场合。

其防火性能符合国家标准，可以阻挡火灾的蔓延。

此外，该型特级防火卷帘门还可以通过编程、远程控制等方式进行操作。

4. 龙卷风防护卷帘门龙卷风防护卷帘门防护性能较好，可以有效地抵御高温、风暴等天气灾害的冲击。

同时，该型特级防火卷帘门还具有防火阻燃、抗粉尘、自清洁等多种功能。

二、特级防火卷帘门的设置方法为了确保特级防火卷帘门真正起到防火、隔热的作用，需要在其设置、安装、维护等方面严格按照国家标准的要求进行操作，下面是具体的设置方法。

1. 确保安装的位置正确特级防火卷帘门一般要安装在防火隔离带内。

在施工时必须确认开扇方向，及时调整安装位置，以确保防火效果最佳。

2. 切勿随意对防火卷帘门进行拆卸、移动等操作安装完毕并调试好之后，一般不允许任何人对防火卷帘门进行拆卸、移动等操作。

如果必须更改，应该由专业人员进行操作，切勿随意更改造成不必要的安全隐患。
