文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述室内分布系统的勘察设计流程室内分布系统，简称IDF，是现代通信网络中不可或缺的一部分，尤其在大型公共建筑、商业中心、办公楼宇等场所，它能有效解决信号覆盖不足、通信质量差等问题。

工程勘察设计流程总则(一)根据基本建设工程设计文件编制和审批办法及上级有关指示，为提高工程设计质量，提高效率，加快进度，制订本办法。

(二)管理工作的管理原则是以抓设计质量为中心，严格执行设计质量审查和质量等级评定制度，职工应认识到设计成品不仅代表个人的水平，也体现出集体的水平，所以应当把提高设计质量当作首要的任务来抓，逐步建立健全全面质理管理办法。

审核标记及原稿归档规定(一)为了使已经审核的文件有明显的标记，规定字迹颜色如下：1.设计文件用蓝色钢笔编写。

2.校对用蓝色钢笔改。

3.审核用黑色钢笔修改。

4.室主管用蓝色圆珠笔修改。

5.所主管用红笔修改。

(二)设计文件出版后，原稿各室自行归档存查。

审查要求1.各级审核人员都要重视设计审查工作、认真负责，要按单项设计分册建立审核记录。

2.审核时，要充分听取各方面的意见，发扬技术民主，对争议较大的问题，可组成审查班子进行认真的论证，认真记录审查结论，未被采纳的意见可以保留并记入审核记录本内。

3.各级审查人员必须认真细致地进行审查工作，切实起到“把关”作用，经审查认为不符合要求的，要持严肃态度，该返工的就得返工，不可迁就，不合格设计不能出所。

4.各级人员必须认真填写评分卡并签字，预审和会审应有专门的记录，并由审核人员妥善保管(或由办公室指定专人保管)。

设计质量等级的评审工作(一)按百分制分数评定，评分按评分卡规定内容和评分标准。

(二)质量评定办法1.所有方案报告或方案设计、单项工程初步设计(包括修改设计)和施工图在送审前应进行质量评定。

2.各级审查人员在审查中发现的差错问题要随即填入“工程设计文件质量评分卡”，并注明得分。

3.所主管领导凭“工程设计文件质量评分卡”签发出版工单，没有质量评定结论的设计文件，不得交付出版。

设计文件和图纸的签署规定(一)设计说明书、概算文件和图纸上各级人员签署按签名顺序表及图衔规定办理。

(二)签署注意事项签署结合审查程序自下而上进行。

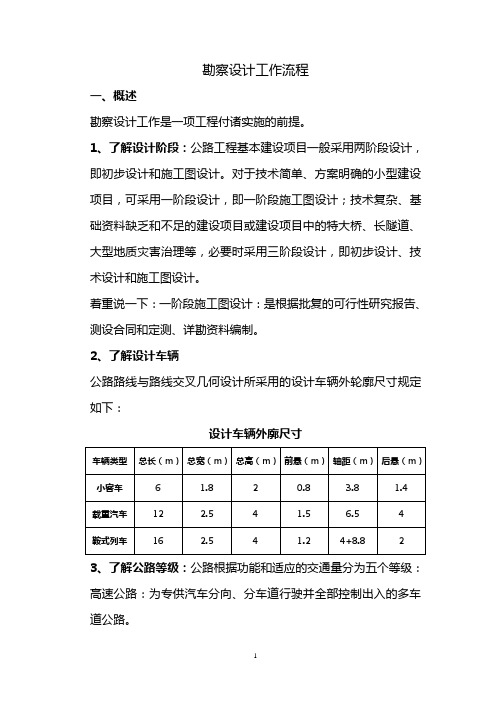

勘察设计工作流程一、概述勘察设计工作是一项工程付诸实施的前提。

1、了解设计阶段：公路工程基本建设项目一般采用两阶段设计，即初步设计和施工图设计。

对于技术简单、方案明确的小型建设项目，可采用一阶段设计，即一阶段施工图设计；技术复杂、基础资料缺乏和不足的建设项目或建设项目中的特大桥、长隧道、大型地质灾害治理等，必要时采用三阶段设计，即初步设计、技术设计和施工图设计。

着重说一下：一阶段施工图设计：是根据批复的可行性研究报告、测设合同和定测、详勘资料编制。

2、了解设计车辆公路路线与路线交叉几何设计所采用的设计车辆外轮廓尺寸规定如下：设计车辆外廓尺寸3、了解公路等级：公路根据功能和适应的交通量分为五个等级：高速公路：为专供汽车分向、分车道行驶并全部控制出入的多车道公路。

一级公路：为供汽车分向、分车道行驶，并可根据需要控制出入的多车道公路。

二级公路：为供汽车行驶的双车道公路。

双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通量5000～15000辆。

三级公路：为供汽车行驶的双车道公路。

双车道三级公路应能适应将各种车辆折合成小客车的年平均日交通量2000～6000辆。

四级公路：为供汽车行驶的双车道或单车道公路。

双车道四级公路应能适应将各种车辆折合成小客车的年平均日交通量2000辆以下；单车道四级公路应能将各种车辆折合成小客车的年平均日交通量400辆以下。

（附：公路等级的选用应根据公路功能、路网规划、交通量，并充分考虑项目所在地区的综合运输体系、社会经济等因素，经论证后确定。

）4、了解设计速度：5、了解车道宽度二、工作流程（一）外业勘察接到任务后，收集项目所在地1：1万地形图，了解项目所在地的地形、地貌；或者通过卫星图片了解项目所在地地貌。

1、选线选线是在道路规划路线起终点之间选定一条技术上可行，经济上合理，又能符合使用要求的道路中心线的工作。

它面对的是一个复杂的自然环境和设计经济条件，需要综合考虑多方面因素。

室内分布系统的建设总体可以分为勘测、设计、施工、开通测试四个阶段室内覆盖选点原则第一、选择室内信号覆盖不好、又有人流量的建筑物作为室内覆盖选点的对象。

第二、对城区内的高层建筑进行室内覆盖，如高层写字楼，高层住宅楼等。

就目前的网络优化手段而言，对于高层空间的无线干扰及乒乓切换效应，没有其它更为有效的解决方案。

第三、分析宏蜂窝话务情况、划定高话务区域，然后在高话务区域寻找话务热点建筑，利用室内覆盖系统吸收建筑物内的话务，从而缓解宏蜂窝容量方面的压力。

如城区中心人流量大的商场、酒店、医院等不论信号覆盖情况如何，均应考虑进行室内覆盖。

勘测勘测是由技术人员对建筑物内的无线信号进行测试，确定工程选点。

勘测是整个工程的发起阶段。

一、勘测前准备工作：1、确认勘测是否得到运营商和业主的许可；2、了解勘测点周围基站分布情况、位置情况；3、向用户、业主索取被测建筑的平面图以及相关地形、结构资料，如业主最终无法提供，勘测人员必须绘制详尽的平面图或立面图，或者用相机拍摄建筑物的消防走线图；4、现场勘测前，要仔细研究被测建筑物图纸，尽量从图纸上搞清建筑结构；5、了解勘测点的覆盖要求，如覆盖范围及覆盖等级等。

二、测试工具配置：1、测试手机；2、电脑；3、测试软件：TEMS，鼎力等（软件可选，但必须能提供路测轨迹图）；4、测距仪,卷尺；5、GPS定位系统；6、照相机三、勘测要求：1、勘测设计前必须有建设单位签发的业主联系函、设计委托函；2、设计单位必须提供详细的勘察设计计划；3、勘测过程必须由监理公司监督；4、勘测后承建单位必须形成勘测纪要四、勘测内容及无线数据分析：1）建筑环境勘测1、覆盖站点名称；2、覆盖站点的地理位置（站点详细地址、经纬度、周围建筑环境描述等）；3、建筑楼宇高度、层数、建筑总面积和建筑结构（内部环境描述）等；4、对建筑物进行功能结构分割（标准层、地下层等），并分别对面积和功能方面进行描述；5、需要覆盖的区域进行面积描述（楼层、总面积等）；6、要求提供建筑设计平面图或建筑剖面图（如没有需要现场画草图）；7、房屋内部环境和装修情况，初步确定天线覆盖半径和天线安装位置；8、天花板上部结构，能否穿线缆，确定馈线布放路由；9、电气竖井、位置数量、走线位置的空余空间；10、电梯间共井情况、停靠区间、通达楼层高度及用途等，确定电梯间缆线进出口位置；11、确定楼宇通道、楼梯间、电梯间位置和数量；12、机房位置或信源安装位置确定；13、覆盖系统用电情况的调查；14、大楼防雷接地、接地网电阻值、接地网位置图、接地点位置图等。

室内分布工程建设主要流程和相关要求1. 室分主要流程1.1 设计会审流程室分设计方案对室分覆盖效果起着至关重要的作用。

室分设计方案审核应遵循分公司工程部门牵头组织、由网优中心负责技术方案审核的原则开展，以下是会审参考流程：流程活动说明责任人处理时限1.2监理相关流程室内分布监理工作对于解决分公司室分工程人员紧缺、做好项目中隐蔽工程的验收、保证工程质量有着极其关键的作用，在此梳理了质量控制监理工作流程以及主要材料工地接货验收、隐蔽工程、设计变更等关键监理工作流程，供各分公司在开展室分监理工作时参照：1.2.1 质量控制监理工作流程1.2.2 主要材料工地接货验收监理工作流程1.2.3 隐蔽工程监理的操作流程1.开工前，由监理单位协助建设单位、组织承建单位确定隐蔽工程验收项目《隐蔽工程项目清单》2.由承建单位根据确定的隐蔽工程验收项目，制定施工方案及应急技术措施，报由监理单位审核、建设单位确认《工程实施方案》3.监理单位对施工方案应急措施进行审核，审核合格后同承建单位进行施工，否则对方案重新进行修正《技术方案审核表》4，承建单位应在工程隐蔽前24小时，以书面形式通知监理单位安排现场隐蔽工程验收《隐蔽工程验收申请》5.监理单位监理人员应根据设计文件及相关的施工规范进行隐蔽工程验收，并详细记录相关的测试数据。

对于部分关键项目，监理人员将安排旁站施工。

未经监理单位同意，承建单位擅自进行隐蔽的，监理单位有权责令其进行整改或返工，期间产生的费用将全部由承建单位承担《隐蔽工程验收记录表》《整改通知单》1.2.4 设计变更监理工作流程图1.3 验收流程室内分布系统验收按照工程验收规范要求对工艺、相关网络指标进行验收，由分公司工程部门牵头，网优部门、县市分公司、设计单位、施工单位、监理单位、代维单位以及第三方测试等单位参与，下面梳理了室分验收的工作流程，供各分公司在开展室分验收工作时参照：竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣1竣竣竣3竣竣竣1竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣 1竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣0.5竣竣竣20竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣2.室分主要工作要求2.1 勘察设计相关要求及重点分公司对投诉点、新建小区、新建酒店和办公楼等提出建设需求，工程部门、网优中心、传输管线资源管理部门等相关责任部门审核通过后，委托集成厂家进行方案设计，签订设计委托书。

室內分布系统工程勘測設計規範編制：劉義波審核：批准：生效日期：2000年7月15日京信通信系統（廣州）有限公司爲保證室內工程勘測設計的規範性和可實施性，特制定室內工程勘測設計規範。

該規範適用於公司所有室內信號分佈系統的産品。

1 室內工程勘測設計流程1.1 任務受領由市場部下達工作任務書，客戶服務中心據此安排人員實施；1.2 現場勘測實施人員會同用戶、業主代表對工程現場進行相關情況瞭解；1.3 方案設計實施人員根據勘測結果進行方案設計，並按規範格式完成設計文件；1.4 方案審核設計文件由部門主管或主管指定人員進行審核、確認；1.5 方案移交完成勘測設計，由工程人員將設計方案烤入軟碟交部門助理，待主管審核後，由部門助理將設計方案烤入公司網路，市場部需要時列印，並歸檔、保存。

2 工程勘測2.1 覆蓋要求確認瞭解覆蓋區當前覆蓋現狀及客戶要求，確認覆蓋區域及覆蓋需解決的問題（盲區覆蓋、乒乓效應或孤島效應）。

盡可能用TEMS對現場進行當前覆蓋現狀測試並征得客戶確認。

2.2 覆蓋信源確認根據用戶要求，確定所用信源、信源引入方式和相應機型。

所用信源有微蜂窩、宏蜂窩；引入方式有直接耦合、空間耦合；相應機型有載波選頻直放站、中頻頻段選頻倍增器和耦合器件。

2.3 覆蓋系統確認根據覆蓋要求，確定具體的覆蓋系統模式。

2.3.1 射頻分佈系統適用於解決中小範圍盲區覆蓋、乒乓效應或中小範圍孤島效應；2.3.2 光纖室內分佈系統適用於解決大範圍盲區覆蓋或孤島效應；2.3.3 多模光纖/雙絞線室內分佈系統適用于解決大範圍盲區覆蓋或孤島效應。

2.4 分佈方式確認根據覆蓋區域特點，盡可能用Transmistter對典型覆蓋區域或特殊覆蓋區域進行天線覆蓋測試，以確定典型覆蓋區域或特殊覆蓋區域的天線分佈模式。

2.5 工程勘測具體內容2.5.1 盲區範圍及當前最大電平值：相鄰小區載波頻號、電平值；2.5.2 乒乓效應區域及該區域能解出BSIC的載頻最大電平值；相鄰小區載頻號、電平值；2.5.3 孤島效應區域及當前最大電平值；相鄰小區載頻號、電平值；2.5.4 轉發信源的載頻號、載頻數、接收信號電平值、方向和是否開跳頻等；2.5.5 微蜂窩及室內有源設備安裝位置、電源位置和接地位置；2.5.6 施主天線及室內分佈天線位置、特別注意天線安裝位置的可實施性及引入信號質量；2.5.7 走線路由，特別注意工程可實施性；2.5.8 覆蓋區域結構圖紙：其中 2.5.1~2.5.3 資料作爲工程設計的最小覆蓋電平參考，2.5.4~2.5.7 作爲系統總體設計的參考，2.5.8 用於設計和施工中的設備定位。
