WebService之WSDL

  • 格式：doc
  • 大小：85.50 KB
  • 文档页数：8

一，WSDL概述WebServices Description Language (WSDL Web服务语言)是一个用于精确描述Web Service的文档格式。

WSDL非常适合于用作代码生成器，它能够读取WSDL文档，并且可以为访问Web服务生成一个程序化的接口，大多数软件供应商和主要的标准机构（包括W3C、WS-I和OASIS）都支持WSDL。

例如：JAX-RPC provider（例如：BEA Weblogic）通过API用WSDL生成相应的占位程序；IBM WebSphere、以及Apache Axis都有自己的工具生成相关的代码。

下图是一个例子：上面的例子JAX-RPC通过读取WSDL文档，创建JAX-RPC RMI接口（endpoint接口）和实现此接口的网络占位程序（stub）。

客户端程序通过RMI接口，Stub和Web Service服务端交换SAOP消息。

二、WSDL基本结构WSDL文档是一个遵循WSDL XML模式的XML文档（文档实例）；类似于：SOAP 文档是一个遵循SOAP XML模式的XML文档（文档实例）；一个WSDL文档的根元素是definitions元素，WSDL文档包含7个重要的元素：types, import, message, portType, operations, binding和service元素。

三、WSDL声明3.1 XML声明<?xml version="1.0" encoding="UTF-8"?>WSDL的声明必须定义成使用：UTF-8 或者UTF-16 编码。

3.2 definition元素所有WSDL文档的根元素都是definition元素。

<definitions name="BookQuoteWS"targetNamespace=/jwsbook/BookQuotexmlns:mh=/jwsbook/BookQuotexmlns:soapbind="/wsdl/soap/"xmlns:xsd=/2001/XMLSchemaxmlns="/wsdl/">definition元素中一般包括若干个XML命名空间；/wsdl/是默认的命名空间，这样就可以不用显式地定义每一个WSDL元素的命名空间了，例如：<ty pes><messages><portType>…；文档中所有的元素缺省应该属于这个命名空间。

defi nition元素的的一个属性是name，此属性不重要可以没有；定义了targetNamespace 命名空间，它为在模式中显式创建的所有新类型均声明了XML命名空间，而且上面的例子中赋予了mh前缀。

<!-- message elements describe the input and output parameters --><message name="GetBookPriceRequest"><part name="isbn" type="xsd:string"/></message><message name="GetBookPriceResponse"><part name="price" type="xsd:float"/></message><!-- portType element describes the abstract interface of a Web service --><portType name="BookQuote"><operation name="getBookPrice"><input name="isbn" message="mh:GetBookPriceRequest"/><output name="price" message="mh:GetBookPriceResponse"/></operation></portType>上面的例子中：message元素利用name属性指定了标签（例如：GetBookPriceRequest），这些标签会自动使用targetNamespace的命名空间，标签了的messages元素通常被称为定义。

文档中的其他元素用标签和命名空间前缀去应用定义，例如上面的例子中：input元素是使用mh:GetBookPriceRequest来引用标签GetBookPriceRequest。

3.3 Types元素Types元素用作一个容器，定义了自定义的特殊数据类型，在声明消息部分（有效负载）的时候，messages定义使用了types元素中定义的数据类型与元素。

<?xml version="1.0" encoding="UTF-8"?><definitions name="BookQuoteWS"targetNamespace=/jwsbook/BookQuotexmlns:mh=/jwsbook/BookQuotexmlns:soapbind=/wsdl/soap/xmlns:xsd=/2001/XMLSchemaxmlns="/wsdl/"><types><xsd:schema targetNamespace="/jwsbook/Boo kQuote"><!-- The ISBN simple type --><xsd:simpleType name="ISBN"><xsd:restriction base="xsd:string"><xsd:pattern value="[0-9]{9}[0-9Xx]"/></xsd:restriction></xsd:simpleType></xsd:schema></types>Types元素作为一个容器，用来定义XML模式内置的数据类型（即复杂类型和定制的简单类现，详细见Web Service XML文章）中没有描述的各种数据类型。

例如：ISBN。

上面的例子中，types元素中直接嵌套了一个完整的W3C XML模式文档，此文档中targetNamespace必须是一个有效的非空值，而且必须属于由WSDL文档。

3.4 Import元素Import元素可以让当前的文档使用其他WSDL文档中指定命名空间中的定义。

<definitions name="AllMhWebServices"xmlns="/wsdl/"><import namespace=/jwsbook/BookQuote location="/jwsbook/BookPrice.wsdl"/><import namespace=/jwsbook/polocation="/jwsbook/wsdl/PurchaseOrder.wsdl"/> <import namespace=/jwsbook/Shippinglocation="/jwsbook/wsdl/Shipping.wsdl"/></definitions >WSDL的import元素必须声明两个属性，即namespace属性和location 属性。

namespace属性必须和正导入的WSDL文档中声明的targetNamespace相匹配。

location属性必须指向一个实际的WSDL文档。

四、WSDL抽象接口Message、portType和operation元素用于描述Web服务的抽象接口，相当于JAVA 或者C++中编程中的类的接口。

其中portType相当于类接口的名称；operation相当于接口中包含的函数，message相当于函数的参数和返回值。

4.1 Message元素Message元素描述了Web服务的有效负载。

相当于函数调用中的参数和返回值。

<message name="GetBulkBookPriceRequest"><part name="isbn" type="xsd:string"/><part name="quantity" type="xsd:int"/></message><message name="GetBulkBookPriceResponse"><part name="price" type="mh:prices"/></message>RPC式样的Web服务的message服务GetBulkBookPriceRequest表示消息的输入（相当于函数的参数），GetBulkBookPriceResponse表示消息的输出（相当于函数的返回值）We b Service的输入和输出参数可以是多个（一个特点），每一个输入或者输出使用part元素定义，RPC样式必须使用type来定义类型RPC样式用类型来数据定义过程调用，调用中的每一个元素表示某一个类型的参数。

<types><xsd:schema targetNamespace="/jwsbook/PO"> <!-- Import the PurchaseOrder XML schema document --><xsd:import namespace=/jwsbook/PO schemaLocation="/jwsbook/po.xsd"/></xsd:schema></types><!-- message elements describe the input and output parameters --><message name="SubmitPurchaseOrderMessage"><part name="order" element="mh:purchaseOrder"/></message>文档式样Web服务的Messages元素：当用户采用文档式样消息传递模式的时候，messag es元素要应用types定义中的顶级元素。

合集下载

springboot项目整合webservice，wsdl生成客户端，服务端文件

springboot项目整合webservice，wsdl生成客户端，服务端文件

springboot项⽬整合webservice，wsdl⽣成客户端，服务端⽂件这是⼀次实际的项⽬对接经验，⼚家提供⽂档，我们这边根据⽂档⽣成接⼝。

对初次对接的⼈来说很有帮助。

1.⼚家提供wsdl⽂件、我们这边⽣成客户端，然后发送⼯单，注⼊数据。

2.⼚家提供wsdl⽂件、我们这边⽣成服务端，然后接收⼚家的回调3.本次实现⼜是请教别⼈，⼜是各种查⽂档，⼜是各种bug摸索。

先导⼊依赖本次项⽬步骤 1.根据⼚家提供的wsdl⽣成客户端代码，然后注⼊内容。

⼚家⼀般都是提供⼀个地址，然后访问地址下载wsdl⽂件。

2.我是在linux上使⽤wget，然后下载格式：wget ⼚家地址 3.下载之后是个wsdl⽂件 4.我是⽤eclipse⽣成的客户端代码（idea我没找到，抱歉） 将上⼀步提供的wsdl⽂件拷贝到⼀个项⽬中，随便创建⼀个java项⽬，然后按照途中步骤依次执⾏，就会⽣成客户端代码。

5.将⽣成的客户端代码，拷贝到实际项⽬中，⾥⾯有很多报错，需要加上项⽬的⽬录结构，其他不要动，就会全部解决掉爆红的问题。

6.再就是具体的业务逻辑，然后⽣成xml⽂件，这⾥就不叙述了。

下⼀步就是注⼊(⽣成的客户端⽂件名称不⼀样，也不要慌，就看结尾⼀样的就⾏)　7.以上就是根据wsdl⽣成客户端代码，然后注⼊xml内容　8.写⼀个服务端，根据⼚家提供的wsdl⽂件，写服务端代码。

记住是服务端的wsdl⽂件，没有的可以询问下⼚家。

　9.分析wsdl⽂件⽣成接⼝、接⼝的⽅法、⽅法的参数顺序，类型、返回值。

具体会在项⽬中截图，看看就明⽩了。

10.项⽬中的⽬录结构等等 在java⽬录下创建⽂件夹，boot启动类上需要添加扫描，不然⽆法交给容器管理。

11.这个接⼝跟上⾯分析的xml是⼀样的，不过是换成代码了。

12.这⾥是实现类，具体是对返回的回调进⾏处理。

修改注⼊的状态等等 13.服务端写好之后，需要提供地址给⼚家，不然他找不到调⽤接⼝的地址。

生成WebService简易文档

生成WebService简易文档

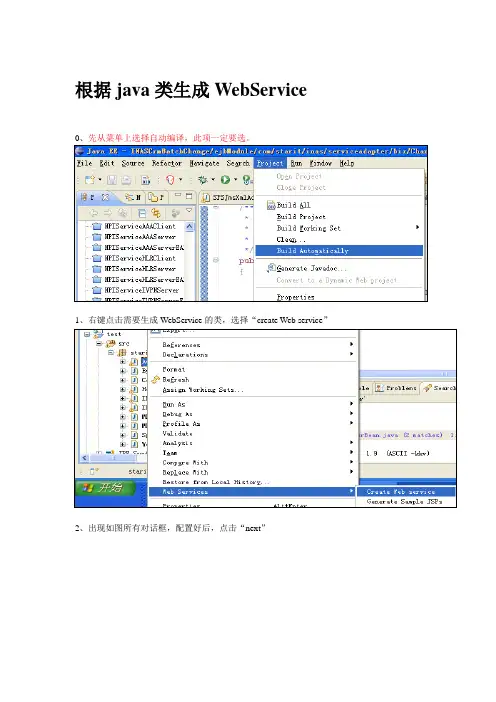

根据java类生成WebService0、先从菜单上选择自动编译，此项一定要选。
