锚杆支护方案1. 引言锚杆支护是一种常用的岩土工程支护方法,用于增加岩石或土层的稳定性,减少变形和破坏。
本文档旨在介绍锚杆支护的基本原理、设计要点以及施工过程。
2. 锚杆支护原理锚杆支护依靠预埋或喷射钢筋等材料形成的锚杆,将地下结构与锚杆连接。
通过锚杆的张拉和固结,增加地下结构的稳定性。
锚杆的受力来源于地下结构自身的重力以及外部荷载,锚杆吸力抵抗土体的相互作用力,从而达到支护的目的。
3. 锚杆支护的设计要点锚杆支护的设计应考虑以下几个要点:3.1 锚杆的材料选择常用的锚杆材料包括钢筋和预应力钢筋。
在选择材料时,需要考虑工程的具体情况,如承载能力要求、耐腐蚀性能等。
3.2 锚杆的布置方式锚杆的布置方式有水平布置和垂直布置两种。
水平布置适用于需要增加地下结构的整体稳定性和刚度的情况,而垂直布置适用于需要增加支护墙稳定性的情况。
3.3 锚杆的布置密度锚杆的布置密度直接影响锚杆支护的效果。
一般情况下,锚杆的布置密度应根据地下结构的稳定性要求和工程经济性综合考虑。
3.4 锚杆的受力状态分析锚杆受力主要包括拉力和剪力。
设计时需要对锚杆的受力状态进行分析,确定合适的拉力和剪力大小,以确保锚杆的使用安全。
4. 锚杆支护的施工过程锚杆支护的施工过程一般包括以下几个步骤:4.1 钻孔首先根据设计要求,在地下结构周围钻孔,钻孔位置和间距要根据具体情况确定。
4.2 安装锚杆在钻孔中安装锚杆,锚杆需要固定住以保证稳定性。
根据设计要求,可以使用锚固剂或钢套等材料进行固定。
4.3 锚杆张拉锚杆安装后,进行张拉作业。
张拉力的大小需要根据设计要求进行控制,以保证锚杆的受力状态满足设计要求。
4.4 锚杆固结完成锚杆张拉后,对锚杆进行固结。
可以使用灌注材料填充钻孔,以增加锚杆与周围土体的粘结力。
5. 锚杆支护的质量控制为了确保锚杆支护的施工质量,需进行以下质量控制措施:•对材料的选择进行检验,确保符合设计要求;•对钻孔的质量进行检测,包括孔径、孔深等;•对锚杆的安装质量进行检查,确保固定牢固;•对锚杆的张拉力进行监测,保证张拉力符合设计要求。

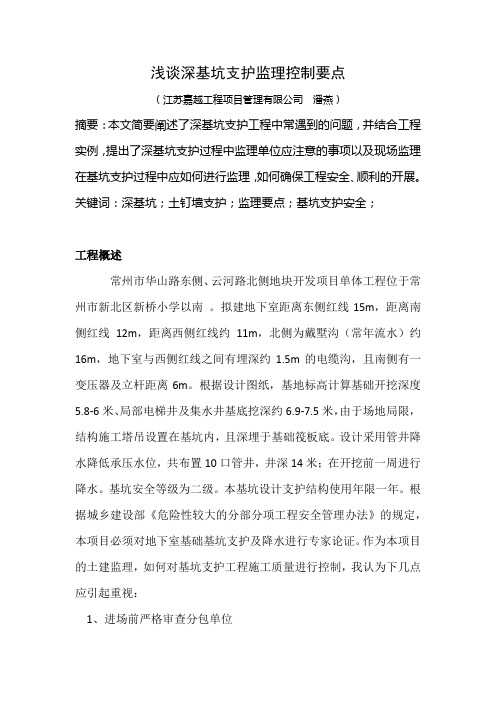

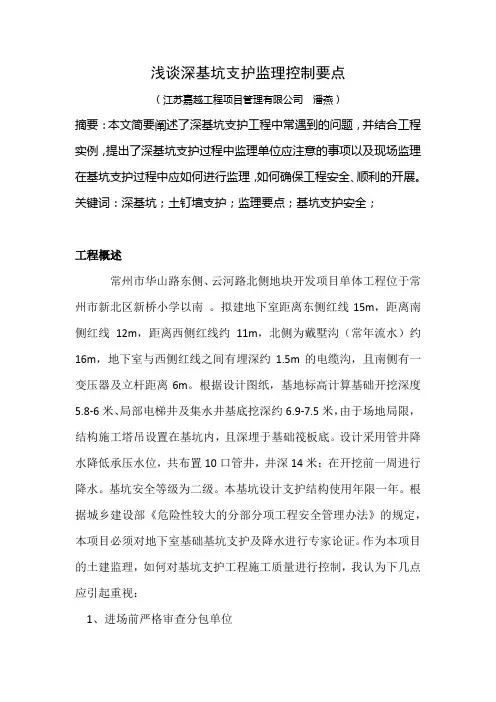

浅谈深基坑支护监理控制要点(江苏嘉越工程项目管理有限公司潘燕)摘要:本文简要阐述了深基坑支护工程中常遇到的问题,并结合工程实例,提出了深基坑支护过程中监理单位应注意的事项以及现场监理在基坑支护过程中应如何进行监理,如何确保工程安全、顺利的开展。
关键词:深基坑;土钉墙支护;监理要点;基坑支护安全;工程概述常州市华山路东侧、云河路北侧地块开发项目单体工程位于常州市新北区新桥小学以南。
拟建地下室距离东侧红线15m,距离南侧红线12m,距离西侧红线约11m,北侧为戴墅沟(常年流水)约16m,地下室与西侧红线之间有埋深约1.5m的电缆沟,且南侧有一变压器及立杆距离6m。
根据设计图纸,基地标高计算基础开挖深度5.8-6米、局部电梯井及集水井基底挖深约6.9-7.5米,由于场地局限,结构施工塔吊设置在基坑内,且深埋于基础筏板底。
设计采用管井降水降低承压水位,共布置10口管井,井深14米;在开挖前一周进行降水。
基坑安全等级为二级。
本基坑设计支护结构使用年限一年。
根据城乡建设部《危险性较大的分部分项工程安全管理办法》的规定,本项目必须对地下室基础基坑支护及降水进行专家论证。
作为本项目的土建监理,如何对基坑支护工程施工质量进行控制,我认为下几点应引起重视:1、进场前严格审查分包单位深基坑支护工程有其独特的特殊性和专业性,在选择分包单位的源头上就应引起重视。
一般来说,由总包单位选择有资质和实力的专业队伍进行专业分包,监理就必须严格把关,严格履行监理职责。
审查专业分包单位的营业执照、资质证书、项目经理、专职安全员及特殊人员上岗证。
审查质量安全保证体系是否完善。
并有效识别是否存在违法转包,违法再分包的情况。
本深基坑支护工程由常州机械施工有限公司负责施工,该公司在常州市做基坑支护已许多年,施工经验丰富,技术基础雄厚,且无不良行为记录,在安全与施工质量上均有保障。
2、支护设计、施工方案及其审查场区挖深范围内分布为填土、粘性土及粉土。
锚杆支护锚杆支护是一种用于地下工程中的支护方式,通过锚杆将地下结构与地面固定连接起来,以增加结构的稳定性和抗力。
锚杆支护通常用于岩石工程、地下挖掘和隧道工程中,可以有效地控制地下的变形和沉降,提高工程的安全性和稳定性。
1. 锚杆支护的原理和作用锚杆支护的原理是利用锚杆与地下岩土层之间的摩擦力和粘结力来增加地下结构的稳定性。
锚杆支护可以防止地下的变形和沉降,减少结构的受力,提高工程的安全性。
锚杆支护的主要作用包括:•控制地下的变形和沉降:锚杆通过固定地下结构与地面连接,可以有效地减少地下结构的变形和沉降,保持结构的稳定性。
•增加结构的抗力:锚杆支护可以将地下结构与地面紧密地连接起来,增加地下结构的抗力,提高结构的安全性和稳定性。
•分担结构的受力:锚杆支护可以将地下结构的受力分散到锚杆和岩土层中,减少结构的受力,延长结构的使用寿命。
2. 锚杆支护的材料和施工方法2.1 锚杆的材料选择常见的锚杆材料包括钢筋、高强度钢丝绳和预应力锚杆。
钢筋锚杆适用于一般的岩土工程,具有较高的抗拉强度和刚度。
高强度钢丝绳锚杆适用于大规模地下挖掘和岩石工程,具有较高的承载力和抗拉强度。
预应力锚杆适用于对抗拉性能要求较高的工程,能够更好地控制地下结构的变形和沉降。
2.2 锚杆支护的施工方法锚杆支护的施工方法主要包括以下步骤:1.钻孔:根据设计要求,在地下结构边缘或需要支护的区域进行钻孔。
2.安装锚杆:将锚杆插入钻孔中,然后注入灌浆材料填充钻孔空隙,形成与地下结构紧密连接的锚杆。
3.张拉锚杆:根据设计要求,使用张拉设备对锚杆进行张拉,以达到设计要求的预应力。
4.固定锚杆:在锚杆张拉完成后,固定锚杆的张拉端,并采取防松措施,确保锚杆的稳定性和安全性。
5.后期处理:根据需要,对锚杆进行检测和监测,及时处理可能出现的问题,确保锚杆支护的效果和稳定性。
3. 锚杆支护的应用案例3.1 岩石工程中的锚杆支护在岩石工程中,锚杆支护广泛应用于坡面稳定、爆破法隧道开挖、防潜透隧道开挖等工程。
桩墙作者:黄晓飞来源:《现代装饰·理论》2012年第05期摘要:基坑工程常采用排桩墙锚杆支护、土钉墙、水泥土墙和SMW工法等支护墙体结构形式,本文主要结合实际工作经验,就锚杆、土钉墙的施工方法与要点进行分析论述。
关键词:基坑工程;建筑施工;技术要点所谓的锚杆支护,是指利用地层提供给锚杆的锚固力,以便维护排桩墙支护结构物稳定,控制住基坑或边坡岩土体变形的一种支护方法。
锚杆所指的则是利用粘结介质或某种锁紧机构,把金属杆件一端固定在较稳定的岩土层中,而则将另一端和工程构筑物相连,以便能够实现承担因土压力、水压力或其他作用力所施加给构筑物的荷载的作用。
一般来说,很多锚固工程,都需要对锚固杆体施加预应力。
如果是预应力锚杆,使用更为广泛的是水泥砂浆锚杆,其主要是借助于水泥砂浆凝结固化而产生的与围岩之间的粘结力或握固力,把锚杆杆体与孔壁紧密的连接在一起,从而形成锚固力。

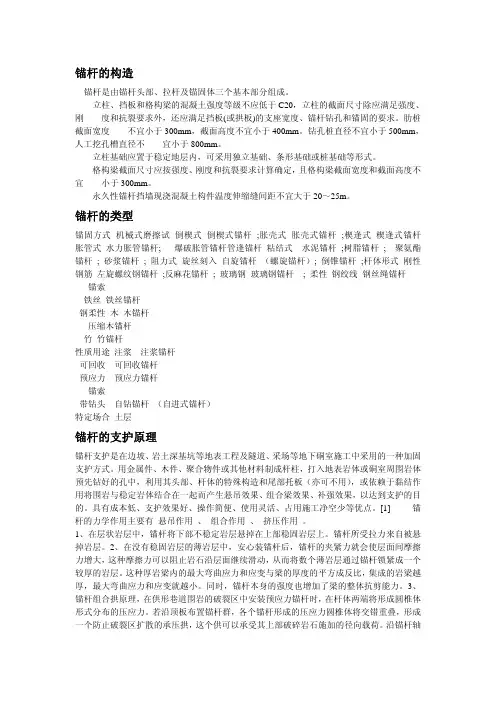

一.锚杆支护的施工方法与技巧要点1.锚杆的结构组成水泥砂浆锚杆,主要有这几个组成部分:拉杆、锚固体、锚杆头部等。
(1)拉杆锚杆的中心受力部分主要集中在拉杆,把来自锚杆头部的力传到锚固体中,是其主要作用。
拉杆全长,一般是有效锚固段长度与非锚固段长度之和。
锚拉杆材料有多种形式,如粗钢筋、钢绞线、钢丝柬、钢管等。
(2)锚固体锚固体是锚杆的有效锚固部分,其主要是把来自拉杆的力通过水泥砂浆与岩土体之间的相互作用,通过侧阻力或端阻力的形式,把荷载转移到稳固的岩土层中。
(3)锚杆头部锚杆头部是工程构筑物与拉杆的连接部分,能够起到把来自构筑物的力牢固地传给拉杆的作用;一般来说,锚杆头部的组成部分有:台座、承压垫板、紧固器等组成。
2.常见支护墙体结构形式一般来说,当锚杆锚固段受力时,第一步就是要利用拉杆与周边水泥浆固结一体之间的握裹力传到固结体中,接着利用固结体再传到锚固段的周围岩土体中。
从本质上看,土体摩阻力对于土层锚杆,会由于锚固土体抗剪强度,而比岩石小得多,而且比锚固体与拉杆之间握裹力还小,也就是说,土层锚杆会因土的抗剪强度不够,而产生破坏;对于岩石锚杆,则通常会有由于砂浆结石体对拉杆的握裹力不足,而产生破坏,所以,我们应该把握裹力作为岩石锚杆设计参数,这也就要求水泥砂浆结石体标准,必须要在30Mpa以上。
锚杆支护的安全措施一、施工前的准备工作:1、施工队按计划准备锚杆、树脂药卷、托板、螺帽、金属网〔金属网采纳12#元丝加工而成〕、临时支护材料等。
二、施工顺序:〔1〕敲帮问顶临时支护打锚眼锚固。
〔2〕随掘进头掘进方向由北向南进行。
四、锚杆支护技术措施:1、锚杆支护①、锚杆及构件:锚杆用¢18螺纹钢制成,锚杆尾螺纹段长0.05m;金属弧形方托板规格:长宽厚=120㎜120㎜8㎜;每根锚杆上1颗M16㎜的螺帽。
②、锚杆支护参数:锚杆长度:2m/根。
树脂药卷规格:长350㎜,直径¢23㎜。
锚固形式:端头锚固,每根锚杆用3卷树脂锚固剂。
锚固力:60KN。
锚杆布置:方形布置。
锚杆垂直于巷道轮廓线,锚杆不得布置在岩缝中。
锚杆间、排距:0.7m,局部较破碎段缩小间、排距为0.6m。
每张金属网规格:长宽=2.0m1.0m,金属网网孔规格:100㎜100㎜。
2、锚杆支护参数验算①、锚杆长度La+b+h=0.4+0.1+1.5=1.4(m)式中 L锚杆长度;a锚杆锚入牢固稳定的悬吊岩层深度〔一般0.25~0.4m,取0.4m〕;b锚杆外露长度。
有托板的≯0.1m;h被悬吊岩层厚度〔分层厚度为1.2m,破层段取1.5m〕。
选择锚杆有效长度为2.0m符合要求。
②、锚杆直径式中 d锚杆直径,mm;Q制定锚固力,60KN;Rt螺纹钢屈服强度,335KN。
选择d=18mm的螺纹钢制作锚杆。
③、锚杆间距:每根锚杆承当岩石的重量小于或等于锚杆锚固力,锚固力小于杆体拉断力。
查资料可知,直径¢18mm的螺纹钢屈服强度为335mpa,杆体承载力即为85KN。
式中 Q制定锚固力,60KN;K安全系数〔取2〕;H锚固厚度〔h=1.0m〕;r容重〔r=24.5KN/m;〕。
制定最大间距0.7m小于理论值0.845m,符合要求。
以上锚杆间距制定也符合按经验公式D0.5L=0.52.0=1.0m〔D锚杆间距,m;L锚杆长度,m〕确定的锚杆参数。
五、锚杆支护施工方法及技术要求:①、采纳MQT-120锚杆机,采纳¢28的钻头,打眼困难时采纳长、短钎套打。
锚拉桩(墙)支护设计9.2.1锚拉桩(墙)结构应按下列规定进行设计计算和验算:1支护结构计算应符合下列规定:1)应考虑整个施工过程中,包括开挖和回筑各工况的结构内力计算,应包括桩(墙)内力、锚杆腰梁内力、锚杆拉力等,需拆除锚头或采用可拆芯式锚杆,应进行拆锚阶段结构验算;2)对支护结构有变形限制的一、二级基坑,应进行桩(墙)的水平变形计算;3)当锚杆倾角大于30°时,应对锚下结构竖向抗力及桩墙结构竖向承载力进行验算。
2基坑稳定性验算应包括下列内容:1)当基坑底有软土时,应进行坑底土抗隆起稳定验算;2)支护结构抗倾覆稳定验算;3)整体稳定验算;4)抗渗流稳定验算。
3周边环境变形控制计算应包括下列内容:1)由于抽降地下水引起的地层固结沉降计算;2)由于基坑开挖引起的地层沉降及水平位移计算。
9.2.2锚杆刚度系数宜由锚杆基本试验确定,当无试验资料时,锚杆刚度系数及支护结构水平支点刚度系数可按下列公式计算:式中:k T——锚杆的刚度系数(kN/m);k H——支护结构水平支点刚度系数(kN/m/m);E——锚杆杆体的弹性模量(kN/m2);A——锚杆杆体的横断面面积(m2);L ft——锚杆杆体计算自由长度(m),对于拉力型锚杆取其自由段与1/3锚固段长度之和,对于荷载分散型锚杆取最前端的单元锚杆杆体的非粘结长度;s——锚杆间距(m);θ——锚杆的倾角(°)。
9.2.3支护结构的计算应按基坑工程施工及使用过程中的最不利内力考虑并应符合现行国家标准《建筑地基基础设计规范》GB 50007的有关规定。
9.2.4支护结构设计应符合现行国家标准《混凝土结构设计规范》GB 50010及现行国家标准《钢结构设计规范》GB 50017的有关规定,结构设计计算应采用荷载基本组合,并应按下式计算:式中:S d——支护结构的内力设计值(kN);S k——支护结构的内力标准值(kN)。
9.2.5锚杆拉力标准值应根据支护结构水平支点力,并应按下式计算:式中:N k——锚杆拉力标准值(kN);F k——挡土结构支点力标准值(kN/m);s——锚杆水平间距(m);θ——锚杆的倾角(°)。

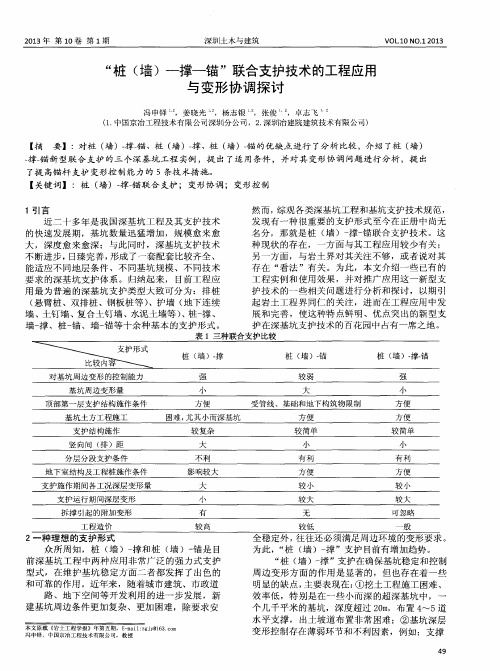

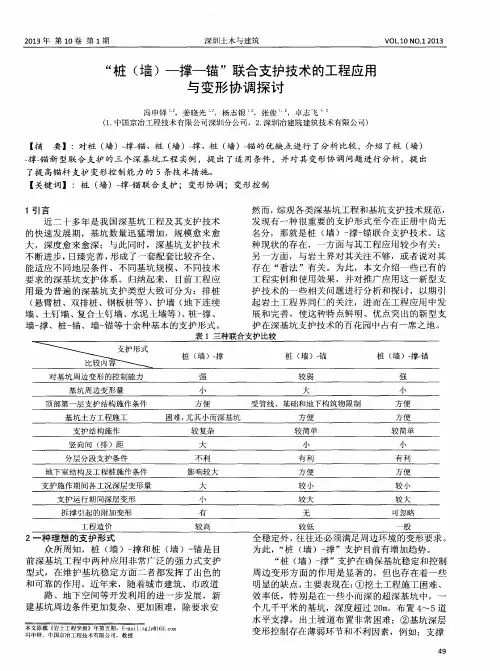

桩墙一锚杆支护桩墙一锚杆支护结构通常由桩或地下连续墙、腰梁、锚杆三部分组成受力体系。
当采用地下连续墙时,锚杆可以直接锚固在地下连续墙的墙面上。
采用护坡桩时,第一层锚杆也可以锚固在护坡桩的冠梁上。
桩墙一锚杆支护方法施工便利,大大提高了工程的安全稳定。
1 桩墙一锚杆支护结构的特点常用的护坡桩包括钻孔灌注桩、挖孔桩、沉管灌注桩、冲孔桩等,由于护坡桩主要是承受弯矩,为保证具有足够的受弯能力,桩径一般在600mm以上。
通常采用的腰梁由两根槽钢或工字钢,用钢板焊接或格构钢梁,也可以用钢筋混凝土腰梁。
腰梁应和桩或地下连续墙连接牢固,以传递剪力。
腰梁尺寸按受弯构件进行设计。
锚杆锚固在稳定土层以获得足够的轴向抗拔力。
锚杆主要包括成束的受拉钢绞线或钢筋、注浆水泥固结体和连接腰梁的锚头三个基本部分。
钢绞线用专门的锚具连接,钢筋用对焊在钢筋端部的螺扣连接。
一般可看作杆件进行计算和设计。
受弯构件按弯矩设计断面尺寸和配筋,要比承受竖向荷载的桩所用的配筋量大的多。
锚杆为轴心受拉构件,从受力上沿锚杆长度分为自由段和锚固段,对锚杆承载力起作用的是锚固段。
影响锚杆承载力大小的有三个控制条件:锚固段锚固体与周围土体的摩阻力;锚固体对钢筋或钢绞线的握裹力;钢筋或钢绞线的抗拉强度。
对于土层锚杆,握裹力一般大于钢筋或钢绞线与土之间的摩阻力,因此承载力主要由摩阻力和钢筋或钢绞线的强度控制,可由摩阻力条件确定了锚杆承载力后,再根据承载力设计钢筋或钢绞线的截面。
根据受力的材料,腰梁按钢结构或混凝土结构有关设计规范设计。
2 桩墙一锚杆支护技术要点提高锚杆承载力的方法桩墙—锚杆支护技术的关键是锚杆,而锚杆的作用是提供足够的抗拔力。
锚杆的种类很多,从拉杆材料上可分为钢绞线锚杆和钢筋锚杆。
一般钢绞线锚杆用于较高抗拔承载力的情况,钢筋锚杆用于抗拔承载力相对较低的情况。
从成孔钻进工艺上划分,国内一般常用螺旋钻杆钻进和可带套管跟进的旋转冲击钻进。
在砂土、软土和有地下水的情况下,套管跟进成孔可防止钻孔塌孔、缩颈。
桩墙-锚杆支护结构与技术要点
【摘要】桩墙一锚杆支护结构通常由桩或地下连续墙、腰梁、锚杆三部分组成受力体系。
当采用地下连续墙时,锚杆可以直接锚固在地下连续墙的墙面上。
采用护坡桩时,第一层锚杆也可以锚固在护坡桩的冠梁上。
【关键词】桩墙;锚杆支护;技术要点
桩墙一锚杆支护结构通常由桩或地下连续墙、腰梁、锚杆三部分组成受力体系。
当采用地下连续墙时,锚杆可以直接锚固在地下连续墙的墙面上。
采用护坡桩时,第一层锚杆也可以锚固在护坡桩的冠梁上。
桩墙一锚杆支护方法施工便利,大大提高了工程的安全稳定。
1 桩墙一锚杆支护结构的特点
常用的护坡桩包括钻孔灌注桩、挖孔桩、沉管灌注桩、冲孔桩等,由于护坡桩主要是承受弯矩,为保证具有足够的受弯能力,桩径一般在600mm以上。
通常采用的腰梁由两根槽钢或工字钢,用钢板焊接或格构钢梁,也可以用钢筋混凝土腰梁。
腰梁应和桩或地下连续墙连接牢固,以传递剪力。
腰梁尺寸按受弯构件进行设计。
锚杆锚固在稳定土层以获得足够的轴向抗拔力。
锚杆主要包括成束的受拉钢绞线或钢筋、注浆水泥固结体和连接腰梁的锚头三个基本部分。
钢绞线用专门的锚具连接,钢筋用对焊在钢筋端部的螺扣连接。
一般可看作杆件进行计算和设计。
受弯构件按弯矩设计断面尺寸和配筋,要比承受竖向荷载的桩所用的配筋量大的多。
锚杆
为轴心受拉构件,从受力上沿锚杆长度分为自由段和锚固段,对锚杆承载力起作用的是锚固段。
影响锚杆承载力大小的有三个控制条件:锚固段锚固体与周围土体的摩阻力;锚固体对钢筋或钢绞线的握裹力;钢筋或钢绞线的抗拉强度。
对于土层锚杆,握裹力一般大于钢筋或钢绞线与土之间的摩阻力,因此承载力主要由摩阻力和钢筋或钢绞线的强度控制,可由摩阻力条件确定了锚杆承载力后,再根据承载力设计钢筋或钢绞线的截面。
根据受力的材料,腰梁按钢结构或混凝土结构有关设计规范设计。
2 桩墙一锚杆支护技术要点
2.1 提高锚杆承载力的方法
桩墙—锚杆支护技术的关键是锚杆,而锚杆的作用是提供足够的抗拔力。
锚杆的种类很多,从拉杆材料上可分为钢绞线锚杆和钢筋锚杆。
一般钢绞线锚杆用于较高抗拔承载力的情况,钢筋锚杆用于抗拔承载力相对较低的情况。
从成孔钻进工艺上划分,国内一般常用螺旋钻杆钻进和可带套管跟进的旋转冲击钻进。
在砂土、软土和有地下水的情况下,套管跟进成孔可防止钻孔塌孔、缩颈。
从注浆方法上划分,可分为一次注浆、二次高压注浆、重复高压注浆等。
2.2 锚杆安全系数的取值
在实际工程应用中,锚杆承载力确定的标准有两套体系,一种是和结构设计接轨的国家行业标准《建筑基坑支护技术规程》规定的方法,另一种是传统的安全系数表达方法,如中国工程建设标准
化协会推荐性标准《土层锚杆设计与施工规范》采用的方法。
这两种方法对荷载和承载力的定义和量值不同,但安全效果是基本接近的,应注意实际应用中不可混用。
2.3 锚杆预加轴力的取值
桩墙—锚杆支护结构应采用预应力锚杆,锚杆预加轴力取值大小对支护结构水平位移有较明显的影响,预加轴力大时位移小,预加轴力小时位移大。
按《建筑基坑支护技术规程》锚杆预加轴力宜为锚杆受拉承载力设计值的0.50~0.65倍,按《土层锚杆设计与施工规范》临时锚杆张拉控制应力不应超0.65倍的预应力筋抗拉强度标准值。
虽然加大锚杆预加轴力能减小支护结构水平位移,但并不是越大越好,应结合支护结构的预计位移来决定。
因为预加轴力增加,会使在基坑开挖后的实际拉力增加,当超过设计的拉力时,其安全度会降低而造成不安全的因素。
2.4 锚杆长度的合理范围
据一些资料分析认为,锚杆长度不宜超出一个合理、经济的范围,设计的锚杆自由段不能太短,不能小于滑裂面内的长度,否则真正锚固在稳定土层的锚固段会减小,而达不到设计要求的锚固力。
有些资料认为锚固段设计的过长,会使摩阻力不能沿锚固段长度的范围内同时发挥,因此增加锚杆长度不能明显提高锚杆的承载力,从经济合理角度上讲,一般认为锚固段长度不应超过10~15m。
2.5 护坡桩的合理配筋问题
护坡桩的受力计算简图可看作梁旋转90°后的受力简图,护坡桩直径与配筋由弯矩控制,为受弯构件。
与主要由混凝土承受受压荷载的基础桩相比,桩截面受拉区由钢筋承受拉应力。
因而护坡桩配筋量比承受受压荷载的基础桩配筋量要大的多,而且钢筋要通长到底。
2.6 桩顶以上的护坡问题
除有特殊要求外,一般工程应用上护坡桩顶应低于自然地面。
一方面因接近地面处土压力不大,稍作放坡或砌筑砖墙等简单方法就能解决护坡问题,护坡桩顶降低可节省一些工程造价;另一方面地表以下常有主体结构的室内外管线接口和埋设室外管线,护坡桩太高将成为管线施工的障碍。
从近期支护工程实例看,桩顶标高还有逐渐降低的趋势。
但一般地表下土层常为填土,承载力不高,离散性大。
因周边建筑物下水管线的渗漏产生的滞水也主要影响上层土,水的渗漏会使土的承载力降低。
假如对这些问题未引起注意,遇到大雨可能造成桩顶以上边坡的坍塌,影响周边道路、地下管线或施工临建等。
这方面也是有一些工程教训的。
2.7 桩墙嵌固深度
基坑支护嵌固深度应满足抗倾覆、抗踢脚破坏、抗隆起、滑弧整体稳定等条件,这些条件都与土的抗剪强度有关,传统设计方法一般按极限平衡法确定桩墙的嵌固深度,在此基础上再进行抗隆起、滑弧整体稳定等与嵌固深度有关的验算。
在软土地区也有先按抗隆起要求计算嵌固深度,再验算其他条件能否满足。
当达到各项
验算条件所规定的安全系数时,其嵌固深度值可作为设计嵌固深度。
有时对这些验算条件考虑不周时,满足了一些条件,但不能满足另一些条件,尤其是凭已往经验照搬到不同的基坑条件的工程上,有时会潜在事故隐患。
嵌固深度过短,有可能出现桩墙结构的踢脚、整体滑动、基坑隆起等形式的破坏,因此设计上应保证各种破坏形式的验算都能过关。
2.8 应考虑基坑开挖的各工况
桩墙—锚杆支护结构,锚杆施工是跟随土方交叉施工的,挖土到每层锚杆施工面后进行该层锚杆施工。
土方开挖到每一层锚杆施工面时和基坑土方完成并施工地下室时拆除锚杆后时,都要保证支护结构的承载力、位移和稳定满足要求。
最危险的工况不一定是基坑开挖到底时的工况。
更应该防止锚杆尚未完成就向下继续挖土而造成超挖状态或提前拆除锚杆。
参考文献:
[1]宁仁岐.建筑施工技术.北京:高等教育出版社,2002.
[2]张厚先.建筑施工技术.北京:机械工业出版社,2004.。
