电线电缆检验员绝缘护套厚度标准

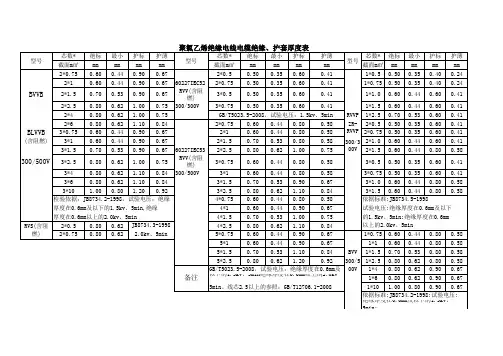

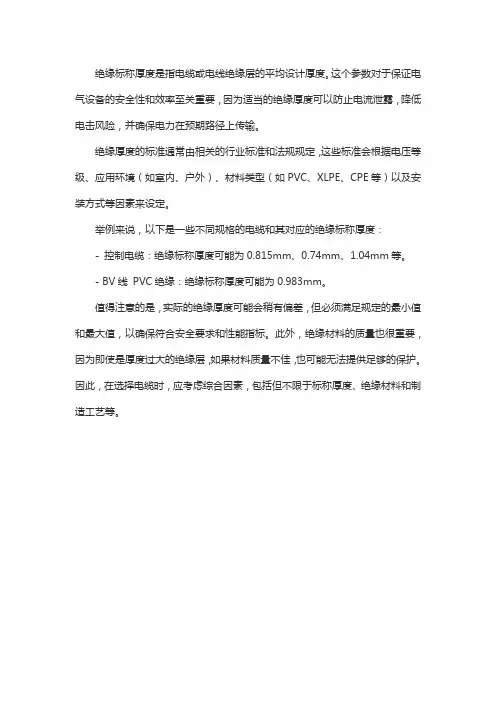

绝缘标称厚度是指电缆或电线绝缘层的平均设计厚度。

这个参数对于保证电气设备的安全性和效率至关重要，因为适当的绝缘厚度可以防止电流泄露，降低电击风险，并确保电力在预期路径上传输。

绝缘厚度的标准通常由相关的行业标准和法规规定，这些标准会根据电压等级、应用环境（如室内、户外）、材料类型（如PVC、XLPE、CPE等）以及安装方式等因素来设定。

举例来说，以下是一些不同规格的电缆和其对应的绝缘标称厚度：
- 控制电缆：绝缘标称厚度可能为0.815mm、0.74mm、1.04mm等。

- BV线PVC绝缘：绝缘标称厚度可能为0.983mm。

值得注意的是，实际的绝缘厚度可能会稍有偏差，但必须满足规定的最小值和最大值，以确保符合安全要求和性能指标。

此外，绝缘材料的质量也很重要，因为即使是厚度过大的绝缘层，如果材料质量不佳，也可能无法提供足够的保护。

因此，在选择电缆时，应考虑综合因素，包括但不限于标称厚度、绝缘材料和制造工艺等。

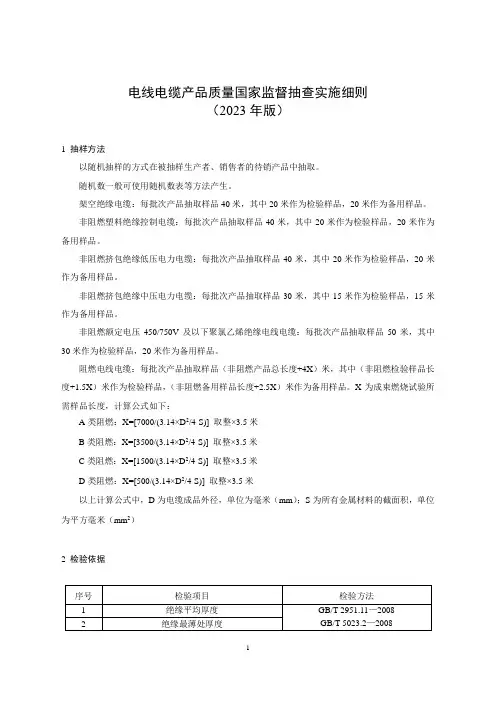

电线电缆产品质量国家监督抽查实施细则（2023年版）1 抽样方法以随机抽样的方式在被抽样生产者、销售者的待销产品中抽取。

随机数一般可使用随机数表等方法产生。

架空绝缘电缆：每批次产品抽取样品40米，其中20米作为检验样品，20米作为备用样品。

非阻燃塑料绝缘控制电缆：每批次产品抽取样品40米，其中20米作为检验样品，20米作为备用样品。

非阻燃挤包绝缘低压电力电缆：每批次产品抽取样品40米，其中20米作为检验样品，20米作为备用样品。

非阻燃挤包绝缘中压电力电缆：每批次产品抽取样品30米，其中15米作为检验样品，15米作为备用样品。

非阻燃额定电压450/750V及以下聚氯乙烯绝缘电线电缆：每批次产品抽取样品50米，其中30米作为检验样品，20米作为备用样品。

阻燃电线电缆：每批次产品抽取样品（非阻燃产品总长度+4X）米，其中（非阻燃检验样品长度+1.5X）米作为检验样品，（非阻燃备用样品长度+2.5X）米作为备用样品。

X为成束燃烧试验所需样品长度，计算公式如下：A类阻燃：X=[7000/(3.14×D2/4-S)] 取整×3.5米B类阻燃：X=[3500/(3.14×D2/4-S)] 取整×3.5米C类阻燃：X=[1500/(3.14×D2/4-S)] 取整×3.5米D类阻燃：X=[500/(3.14×D2/4-S)] 取整×3.5米以上计算公式中，D为电缆成品外径，单位为毫米（mm）；S为所有金属材料的截面积，单位为平方毫米（mm2）2 检验依据执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。

凡是不注日期的文件，其最新版本适用于本细则。

3 判定规则3.1依据标准GB/T 5023.3—2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆GB/T 5023.5—2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）JB/T 8734.2—2016 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用电缆电线JB/T 8734.3—2016 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线和软电缆GB/T 9330—2020 塑料绝缘控制电缆GB/T 12706.1—2020 额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件第1部分：额定电压1 kV（Um=1.2 kV）和3 kV（Um=3.6 kV）电缆GB/T 12706.2—2020 额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2 kV）到30 kV（Um=36 kV）电缆GB/T 12706.3—2020 额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件第3部分：额定电压35 kV（Um=40.5 kV）电缆GB/T 12527—2008 额定电压1kV及以下架空绝缘电缆GB/T 14049—2008 额定电压10kV架空绝缘电缆GB/T 19666—2019 阻燃和耐火电线电缆或光缆通则现行有效的企业标准、团体标准、地方标准及产品明示质量要求3.2判定原则经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。

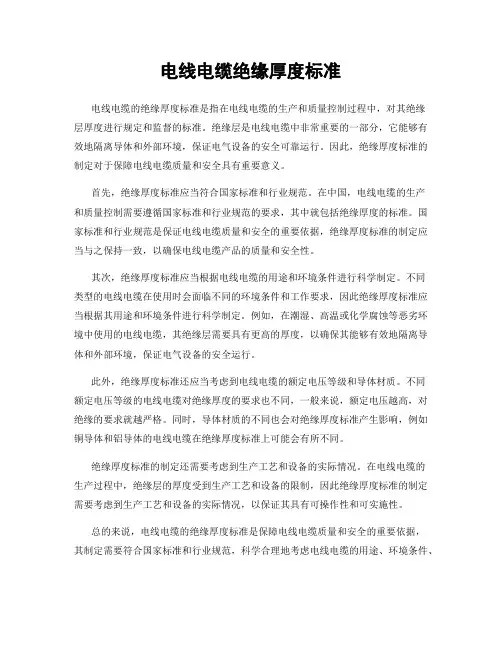

电线电缆绝缘厚度标准电线电缆的绝缘厚度标准是指在电线电缆的生产和质量控制过程中，对其绝缘层厚度进行规定和监督的标准。

绝缘层是电线电缆中非常重要的一部分，它能够有效地隔离导体和外部环境，保证电气设备的安全可靠运行。

因此，绝缘厚度标准的制定对于保障电线电缆质量和安全具有重要意义。

首先，绝缘厚度标准应当符合国家标准和行业规范。

在中国，电线电缆的生产和质量控制需要遵循国家标准和行业规范的要求，其中就包括绝缘厚度的标准。

国家标准和行业规范是保证电线电缆质量和安全的重要依据，绝缘厚度标准的制定应当与之保持一致，以确保电线电缆产品的质量和安全性。

其次，绝缘厚度标准应当根据电线电缆的用途和环境条件进行科学制定。

不同类型的电线电缆在使用时会面临不同的环境条件和工作要求，因此绝缘厚度标准应当根据其用途和环境条件进行科学制定。

例如，在潮湿、高温或化学腐蚀等恶劣环境中使用的电线电缆，其绝缘层需要具有更高的厚度，以确保其能够有效地隔离导体和外部环境，保证电气设备的安全运行。

此外，绝缘厚度标准还应当考虑到电线电缆的额定电压等级和导体材质。

不同额定电压等级的电线电缆对绝缘厚度的要求也不同，一般来说，额定电压越高，对绝缘的要求就越严格。

同时，导体材质的不同也会对绝缘厚度标准产生影响，例如铜导体和铝导体的电线电缆在绝缘厚度标准上可能会有所不同。

绝缘厚度标准的制定还需要考虑到生产工艺和设备的实际情况。

在电线电缆的生产过程中，绝缘层的厚度受到生产工艺和设备的限制，因此绝缘厚度标准的制定需要考虑到生产工艺和设备的实际情况，以保证其具有可操作性和可实施性。

总的来说，电线电缆的绝缘厚度标准是保障电线电缆质量和安全的重要依据，其制定需要符合国家标准和行业规范，科学合理地考虑电线电缆的用途、环境条件、额定电压等级、导体材质以及生产工艺和设备的实际情况。

只有这样，才能有效地保证电线电缆产品的质量和安全性，促进电气设备的可靠运行。

电缆绝缘和护套厚度的测量1 绝缘厚度的测量1.1 测量装置读数显微镜或放大倍数至少10倍的投影仪，两种装置读数均至0.01mm。

当测量绝缘厚度小于0.05mm时，则小数点后第三位数为估计读数。

1.2 试样制备从绝缘上去除所有护层，抽出导体和隔离层（若有的话）。

小心操作以免损坏绝缘，内外半导电层若与绝缘粘连在一起，则不必去掉。

每一试件由一绝缘薄片组成。

应用适当的工具（锋利的刀片如剃刀刀片等）沿着与导体轴线相垂直的平面切取薄片。

如果绝缘上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

1.3 测量步骤将试件置于测量装置的工作面上,切割面与光轴垂直。

a）当试件内侧为圆形时，应按图1径向测量6点。

如是扇形绝缘线芯，则按图2测量6点。

b）当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。

c）当试件外表面凹凸不平时，应按图5测量6点。

d）当绝缘内外均有不可去除的屏蔽层时，屏蔽层厚度应从测量值中减去。

当不透明绝缘内外均有不可除去的屏蔽层时，应使用读数显微镜测量。

e）无护套扁平软线应按图6测量。

两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。

在任何情况下。

第一次测量应在绝缘的最薄处进行。

如果绝缘试件包括压印标记凹痕，则该处绝缘厚度不应用来计算平均厚度。

但在任何情况下，压印标记凹痕处的绝缘厚度应符合有关电缆产品标准中规定的最小值。

若规定的绝缘厚度为0.5mm时，则读数应测量到小数点后两位（以mm计）；若规定的绝缘厚度小于0.5mm时。

则读数应测量到小数点后三位，第三位为估计数。

1.4 测量结果及计算每个试样的平均厚度为试片各点测量值的算术平均值表示。

2 护套厚度的测量2.1 测量装置与1.1条相同。

2.2 试样制备去除护套内外所有元件（若有的话），用一适当的工具（锋利的刀片如剃刀刀片等）沿垂直于电缆轴线平面切取薄片。

如果护套上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

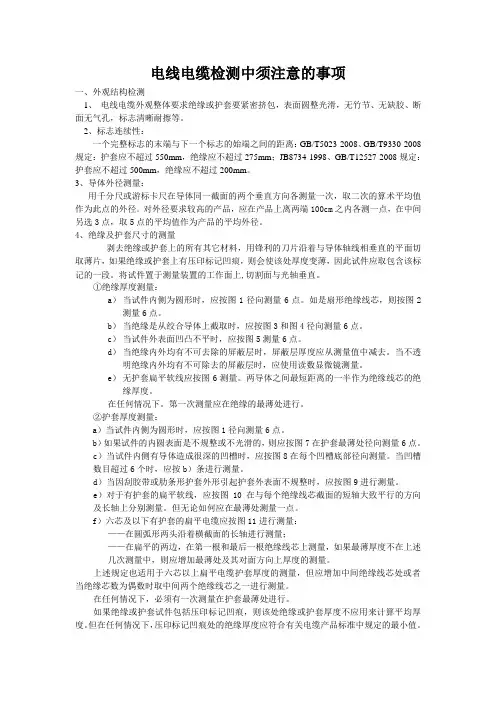

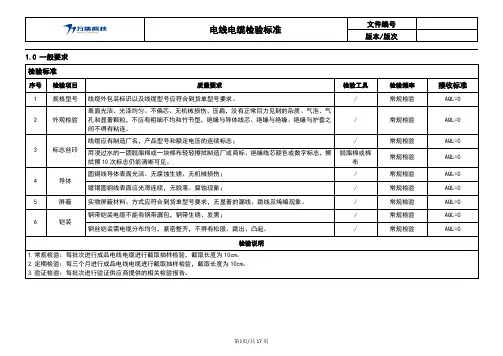

电线电缆检测中须注意的事项一、外观结构检测1、电线电缆外观整体要求绝缘或护套要紧密挤包，表面圆整光滑，无竹节、无缺胶、断面无气孔，标志清晰耐擦等。

2、标志连续性：一个完整标志的末端与下一个标志的始端之间的距离：GB/T5023-2008、GB/T9330-2008规定：护套应不超过550mm，绝缘应不超过275mm；JB8734-1998、GB/T12527-2008规定：护套应不超过500mm，绝缘应不超过200mm。

3、导体外径测量：用千分尺或游标卡尺在导体同一截面的两个垂直方向各测量一次，取二次的算术平均值作为此点的外径。

对外径要求较高的产品，应在产品上离两端100cm之内各测一点，在中间另选3点，取5点的平均值作为产品的平均外径。

4、绝缘及护套尺寸的测量剥去绝缘或护套上的所有其它材料，用锋利的刀片沿着与导体轴线相垂直的平面切取薄片，如果绝缘或护套上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

将试件置于测量装置的工作面上,切割面与光轴垂直。

①绝缘厚度测量：a）当试件内侧为圆形时，应按图1径向测量6点。

如是扇形绝缘线芯，则按图2测量6点。

b）当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。

c）当试件外表面凹凸不平时，应按图5测量6点。

d）当绝缘内外均有不可去除的屏蔽层时，屏蔽层厚度应从测量值中减去。

当不透明绝缘内外均有不可除去的屏蔽层时，应使用读数显微镜测量。

e）无护套扁平软线应按图6测量。

两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。

在任何情况下。

第一次测量应在绝缘的最薄处进行。

②护套厚度测量：a）当试件内侧为圆形时，应按图1径向测量6点。

b）如果试件的内圆表面是不规整或不光滑的，则应按图7在护套最薄处径向测量6点。

c）当试件内侧有导体造成很深的凹槽时，应按图8在每个凹槽底部径向测量。

当凹槽数目超过6个时，应按b）条进行测量。

d）当因刮胶带或肋条形护套外形引起护套外表面不规整时，应按图9进行测量。

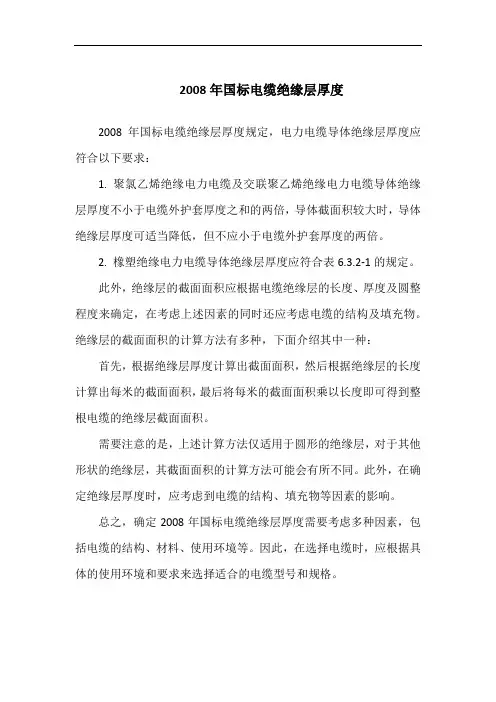

2008年国标电缆绝缘层厚度
2008年国标电缆绝缘层厚度规定，电力电缆导体绝缘层厚度应符合以下要求：
1. 聚氯乙烯绝缘电力电缆及交联聚乙烯绝缘电力电缆导体绝缘层厚度不小于电缆外护套厚度之和的两倍，导体截面积较大时，导体绝缘层厚度可适当降低，但不应小于电缆外护套厚度的两倍。

2. 橡塑绝缘电力电缆导体绝缘层厚度应符合表6.
3.2-1的规定。

此外，绝缘层的截面面积应根据电缆绝缘层的长度、厚度及圆整程度来确定，在考虑上述因素的同时还应考虑电缆的结构及填充物。

绝缘层的截面面积的计算方法有多种，下面介绍其中一种：首先，根据绝缘层厚度计算出截面面积，然后根据绝缘层的长度计算出每米的截面面积，最后将每米的截面面积乘以长度即可得到整根电缆的绝缘层截面面积。

需要注意的是，上述计算方法仅适用于圆形的绝缘层，对于其他形状的绝缘层，其截面面积的计算方法可能会有所不同。

此外，在确定绝缘层厚度时，应考虑到电缆的结构、填充物等因素的影响。

总之，确定2008年国标电缆绝缘层厚度需要考虑多种因素，包括电缆的结构、材料、使用环境等。

因此，在选择电缆时，应根据具体的使用环境和要求来选择适合的电缆型号和规格。
