2 传输网与接入网设备作业指导书 DWBZ/TZ.2 2.1传输网与接入网设备日常维护作业指导书DWBZ/TZ.2.1DWDM/SDH/MSTP系统日常维护作业指导书DWBZ/TZ.2.1.11.主题内容和适应范围本作业指导适用于DWDM/SDH/MSTP系统日常维护工作。
本作业指导规定了DWDM/SDH/MSTP系统日常维护作业项目、内容及相关标准。
带“*”号条目为关键项目。
2.作业目的发现并克服设备缺点、隐患，确保设备运用质量符合维护标准。
3.作业流程图作业前准备联系日常维护作业登记4.维护作业项目、内容及相关标准序号工作项目工作内容关键控制点1 作业前准备1.由作业负责人布置作业内容、安全措施，各作业组掌握作业地点、内容。
2.准备联络防护用具及作业工具、材料并清点，对于160km/h以上线路需填写《材料、工具、仪表上线作业编号登记表》。
3.作业前安全风险提示。
检查、确认联络防护工具状态良好，作业工具、材料齐全并清点无误。
2 联系1．无人机房检修作业，检修前需与网管联系，网管同意后方可进行作业。
按规定时间做好登记要点。
3 日常维护作业1．设备运行状况巡视（每日）1．1查看机柜的指示灯是否正常；1．２打开机柜柜门观察设备面板指示灯状态；*1．３检查是否有异状、异味、异声；1．４做好巡视记录本填写。
严格执行“三不动，三不离”。
3 日常维护作业2．无人机房、设备运行状况巡视（每月）2．1入室前与网管联系；2．2入室后填写《机房入室登记本》后开始巡视；2．3查看机柜的指示灯是否正常；2．4打开机柜柜门观察设备面板指示灯状态；*2．5检查是否有异状、异味、异声；2．6做好巡视记录本填写；2.7检修后与网管确认机房无异常告警后才能离开。
严格执行“三不动，三不离”。
序号工作项目工作内容关键控制点3 日常维护作业3．机架表面清扫检查（每月）*3．1佩戴防静电手镯；3．2使用毛刷自上而下清扫传输设备机框浮灰。
华为光传输设备安装调试标准化作业指导书作业班人员：共人工作负责人：作业时间：年月日时分至年月日时分作业地点：作业单位：1 适用范围本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》国家电网安监[2005]83号《电力安全工作规程》Q/CD-YX-200《江西省电力系统通信运行管理规程》DL 548-94《电力系统通信站防雷运行管理规程》DL/T 547-94《电力系统光纤通信运行管理规程》国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》3 作业前准备3.1 工作任务及人员分工序号内容责任人1 熟悉施工设计图纸2 材料、工器具准备。
3 机架固定、组装。
4 电源接线、设备开通测试。
5 作业结束验收。
3.2 人员要求标准✓序号内容备注1 精神状态良好。
2 具备必要的电气知识，能正确使用工具，了解设备有关技术标准和要求，能正确分析测试结果。
3 工作中互相关心安全生产，杜绝违章行为，知道工作地点、工作任务，熟悉现场安全作业要求，并经现场安全交底。
4 工作班成员要服从工作负责人和专责监护人的安排。
3.3 准备工作安排✓序号工作项目工作内容或要求备注1 勘察现场。
调查作业环境及设备、电路运行情况。
2 开箱验货。
搜集开箱资料、检查设备是否完好。
3 施工方案安排。
熟悉施工图纸、资料，确定施工方案及作业程序。
4 准备工作所需主要工器具。
准备本次施工所必须的工器具。
详见附件3.45 准备工作所需主要材料。
材料充足、合格，符合现场实际需要。
详见附件3.56 根据现场工作时间和工作内容落实工作。
工作票应填写正确，并按《电力安全工作规程》执行3.4工器具清单✓序号名称规格单位数量备注1 光功率计2 2M误码仪3 万用表4 冲击电钻5 切割机6 个人工器具7 压线钳8 电吹风9 开丝扳手10 活扳手11 套筒12 钢丝钳13 尖嘴钳14 螺丝刀15 锤子16 板锉17 电烙铁18 绝缘手套19 工具箱3.5施工材料清单序号名称规格单位数量备注1 尾纤2 电缆3 同轴电缆4 电源线5 绑扎带6 胶布7 标签纸8 焊锡丝9 直流空气开关10 单股铜芯线11 黄绿铜芯线12 棉纱13 砂轮片14 棉纱手套15 热缩管16 防火水泥17 钻头18 压线鼻19 记号笔20 小毛刷21 封堵材料3.6危险点分析与安全控制措施√序号危险点预控措施1 现场安全措施不完备做好安全措施；明确作业地点与带电部位。
SDH、PCM设备施工作业指导书编码：DLTX-01二○一○年十月作业指导书签名页目录1.适用范围 (1)2.编写依据 (1)3.作业流程 (2)4.安全风险辨析与预控 (4)5.作业准备 (6)5.1人员配备 (6)5.2主要工器具及仪器仪表配置 (6)6.作业方法 (7)6.1作业准备 (7)6.2设备到货验收 (7)6.3设备安装和施工质量自检 (7)6.4设备单机调试 (7)6.5设备并网调试 (15)7.质量控制措施及检验标准 (15)7.1质量控制措施 (15)7.2质量控制表单 (17)7.3检验标准 (17)8.附录 (18)附录 1：准备工作检查表 (18)附录 2：设备到货验收检查表 (19)附录 3：货物问题反馈表 (20)附录 4：SDH、PCM设备安装质量检验评定表 (21)附录 5：工程质量缺陷及处理情况表 (22)附录 6：测试记录表 (23)1、本作业指导书是中国南方电网有限责任公司SDH光设备、PCM复接设备安装、调试和验收的步骤，适用于110kV~500kV电压等级电网SDH光设备、PCM复接设备新建、扩容及搬迁工程的施工作业。
2、本作业指导书未包括的内容和指标要求，应按国家有关规定、工程合同、设计文件等的要求执行。
当本规范与国家标准及规范有矛盾时，应以国家标准和规范为准。
3、在施工过程中，施工单位应严格执行各项施工质量检查的规定。
建设单位、监理单位应严格进行随工检验工作。
4、在特殊情况下，执行本作业指导书有困难时，施工单位应充分论述理由，并提供报告呈建设单位主管部门审批。
2.编写依据图3-1 作业流程图4.安全风险辨析与预控表4-1 安全风险辨析及预控措施检查表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白；5.1人员配备注: 施工必须有负责人和监护人，作业人数可根据具体工程规模配备。

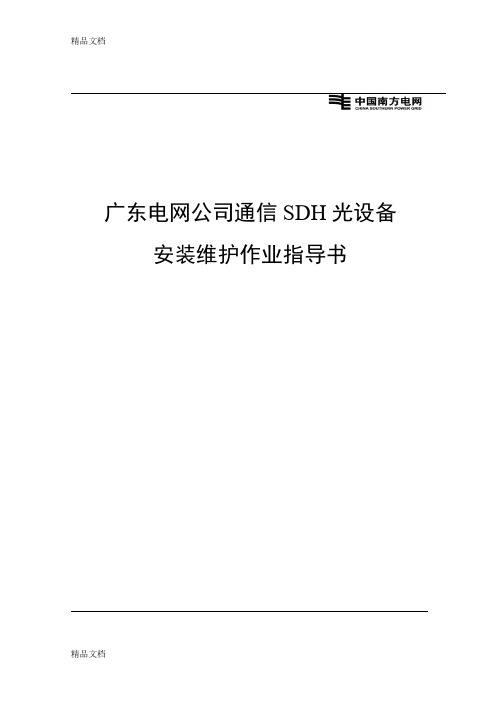

广东电网公司通信SDH光设备安装维护作业指导书广东电网公司印发前言SDH通信设备是电力通信网的核心传输设备，是电力通信网的基础设施。
SDH 通信设备安装调试包括对SDH光通信传输设备各物理板卡的性能的测试以及外接告警点测试，根据测试结果判断设备的光电元器件是否符合运行要求，及时发现SDH 光通道质量及设备缺陷，防范因其不符合要求而引起的电力事故，保障电力生产业务在电力通信网上高速、可靠、正确传输，从而保证电力系统安全运行，是电力通信设备运维工作中必不可少的一个重要环节。
为了加强SDH通信设备安装调试现场标准化作业的管理，使作业活动有章可循，使作业安全风险评估和过程控制规范化，保证作业全过程的安全和质量，特制定本作业指导书。
本作业指导书对SDH通信设备安装调试工作的操作步骤、技术要点、安全注意事项、安全风险分析及预控措施等方面内容进行了详细的规范。
在编写过程中参照了国家标准、行业标准、南方电网标准及相关的技术规范、规定，并充分考虑了广东电网公司通信网的实际情况。
用于指导SDH通信设备安装调试工作。
本指导书是按照通信作业类型及工作种类进行编写，各单位要以本指导书为依据，针对作业的特点编制切合现场实际的现场标准化作业卡或现场作业书（以下简称现场作业书），用以规范和指导现场的通信作业。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司电力调度通信中心、电力通信设备运维中心。
本作业指导书主要起草人：伍国豪、钟远强、叶萌、陈寿权、李承松、李伟坚、区祥权本作业指导书自2009年11月1日起实施。
目录1 范围 (1)2 规范性引用文件 (1)3 技术支持文件 (1)4 术语和定义 (1)5 安全风险分析及预控措施........................... 错误！未定义书签。
6 作业准备 (3)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)10 作业流程 (4)11 作业项目、工艺要求和质量标准 (5)12 作业中可能出现的主要异常现象及对策 (8)13 作业后的验收与交接 (8)14 附录 (8)1范围本作业指导书适用于广东电网公司电力通信SDH通信设备的安装调试作业。

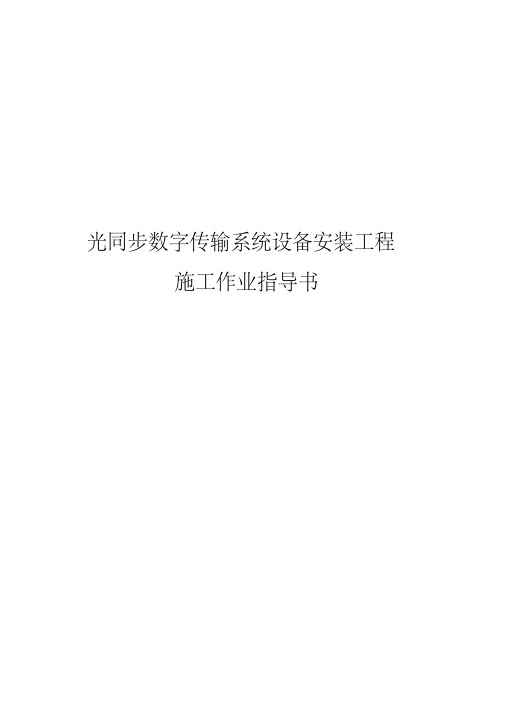

光同步数字传输系统设备安装工程施工作业指导书目录第一章总则第二章设备安装工程前期准备第三章传输机房设备安装第四章光同步数字传输系统（SDH）单机测试第五章光同步数字传输系统（SDH）系统测试第六章密集波分复用（DWDM）系统本机测试第七章 DWDM系统测试项目测试方法第一章总则1.1本规程为光同步数字传输系统设备安装工程施工操作、质量检查的主要技术依据。
在施工中除设计文件中另有要求外均须按本规程要求进行施工。
1.2本规程适用于新建、扩建光同步数字传输系统设备安装工程。
对于同类的改建工程也可参照执行。
1.3本规程所需安装的设备、材料的规格、程式和质量，应符合规程和设计文件的相关规定。
凡本规范未包括的设备规格、程式、质量应符合设计要求。
1.4对于自然灾害、事故应急通信等特殊情况，没有设计文件或达不到有关规范要求的施工项目，应和建设单位协商解决，并办理有关手续。
1.5在施工过程中，不得安装有损坏、变形、受潮的产品，严禁安装没有入网许可证、产品合格证、出厂验收单的产品。
1.6在开箱清点设备材料时，必须有建设单位、供货单位、施工单位三方在现场共同按设备材料清单进行清点。
发现损坏、缺货、不合格产品，必须由三方签字认可，并由责任方负责。
1.7凡在工程施工过程中，发现不合格的产品，应由责任方及时调整、修改，直至合格。
1.8各种设备的备、附件及工余料在施工时必须保护完好、齐全，竣工时一并由施工单位向建设单位清点、移交。
1.9本规范的解释权与修改权属新疆宇游科技有限公司第二章设备安装工程前期准备2.1设计会审2.1.1项目负责人组织参加施工的技术人员，认真审阅施工图设计，掌握工程的全部施工内容和设计要求，对施工图设计的技术可行性及费用合理性给予评估。
并填写《施工图内部审核记录表》2.1.2对施工图设计的技术方案、费用取定等认为异议的地方，在施工图设计会审会议上向设计单位或业主提出意见和建议。
2.1.3项目部保存施工图设计会审纪要。
、。
传输设备安装工程监理作业指导书XX有限责任公司XX年6月前言本作业指导书是根据公司《作业指导书编制要求》而编制的，用以规范公司承接的传输设备安装工程的监理工作。
本作业指导书的主要内容为：编制目的、使用说明、项目监理工作流程、工序作业内容及职责描述、监理工作流程文件及相关责任人、附表等。
本作业指导书由项目管理部负责解释。
指导书在使用过程中，如有需要补充或修改的内容，请与项目管理部联系。
本作业指导书自XX年8月1日起实施。
主编部门：监理咨询二部、XX办事处主要编制人：一、编制目的落实集团公司“三化（集中化、标准化、信息化）”要求，打造公司品牌，提高服务质量，促使公司的传输设备安装工程项目的监理工作规范化、标准化、程序化，使现场监理工作的监督管理有据可依。
二、使用说明本作业指导书按项目实施阶段及岗位职责分别论述，适合通信传输设备安装工程施工阶段的监理工作。
三、监理工作流程四、工序作业内容及职责描述1、设备安装前期准备工作2、传输硬件设备安装工程3、线缆布放及设备加电4、单机测试及系统测试五、监理工作流程文件及相关责任人六、工程检查监理表格附表1、设备开箱清点报告单设备开箱清点报告单工程名称：附表2、走线架/槽道安装质量检验表走线架/槽道安装质量检验表监理工程师论坛/设备线缆布放质量检验表设备线缆布放质量检验表设备安装质量检验表设备加电质量检验表附表6、已安装设备工程量明细表已安装设备工程量明细表工程名称：站点：建设单位：施工单位：监理方代表：设备督导：施工方代表：日期：传输设备加电监理旁站记录表。
柳南铁路四电通信系统工程编号:传输接入设备安装作业指导书中国一局三局五局集团公司柳南铁路四电系统集成联合体项目部2013年4月发布2013年4月实施1 •适用范围适用于新建及扩建客运专线铁路通信施工设备安装施工工艺、方法；对于同类的改建工程也可参照执行。
2.1设计图纸审核项目负责人应组织参加施工的技术人员，认真审阅施工图设计, 掌握工程的全部施工内容和设计要求，对照施工现场实际条件，对施工图设计的设计说明、技术方案、工程数量等内容进行详细校核。
对设计图纸的审核情况由项目技术负责人据实填写《施工图内部审核记录表》。
如对施工图设计的技术方案、工程数量等内容有异议，项目部应在施工图设计审核后以工作联系单的形式向设计.业主提出意见和建议。
对施工图设计审核记录，项目部应存档保存。
2. 2现场调查工程开工前，项目部必须派技术人员对施工现场的环境及条件进行勘察，主要包括以下内容：2.2.1机房内部的装修工作是否全部完工；机房防静电地板上表面距水泥地面的高度；室内温、湿度是否符合设计要求；2. 2. 2机房电源情况是否满足施工安装及设备供电需求；2.2.3地面、墙壁、顶棚等处的预留空洞、预埋件等的规格、尺寸、位置、数量等是否符合施工图设计的要求；2・2・4机房俯视平面布置情况；2. 2. 5机房周边的物资运输路径以及与工程有关的其它情况。
根据以上调查情况，由现场调查技术人员据实填写《机房现场情况调查表》，并交项目技术负责人汇总，项目部留存备查。
2・3设备开箱报验2. 3.1设备开箱验货工作应在在监理主持下，邀请业主主管工程师，会同设备供应商代表共同对到达施工现场的设备和主要材料进行开箱清点和外观检查。
2- 3.2清点内容：设备及材料的型号、规格、数量应符合定货合同清单及设计要求，保存清点清单。
2. 3. 3检验内容：1）设备出厂测试记录应符合订货合同技术要求，满足施工图设计要求；2）设备及材料应无受潮及破损现象；3）设备插件应无震裂、损坏、锈蚀、脱落等现象;4）设备附件及技术资料齐全（包括合格证、说明书、操作手册、安装手册等）O2. 3.4设备开箱验货情况应如实填写在《设备开箱验货报告》中，由监理.施工和供货三方共同签字确认。
SDH/WDM传输设备安装规范中国移动通信集团河南有限公司工程建设中心二00七年七月一、编制说明1.本规范为SDH/WDM传输系统工程设备安装规范，由中国移动通信集团河南有限公司工程建设中心组织编写。
2.本规范编写主要依据：（1）中华人民共和国通信行业标准YD/T5092-2005《长途光缆波分复用（WDM）传输系统工程设计规范》；（2）中华人民共和国通信行业标准YD/T5122-2005《长途光缆波分复用（WDM）传输系统工程验收规范》。
（3）中华人民共和国通信行业标准YD/T5024－2005《SDH本地网光缆传输工程设计规范》。
（4）中华人民共和国通信行业标准YD/T5095－2005《SDH长途光缆传输系统工程设计规范》。
（5）中华人民共和国通信行业标准YD/T5119－2005《基于SDH的多业务传送节点（MSTP）本地网光缆传输工程设计规范》。
（6）中华人民共和国通信行业标准YD/T5044－2005《SDH长途光缆传输系统工程验收规范》。
（7）中华人民共和国通信行业标准YD/T5113-2005《WDM光缆通信工程网管系统设计规范》。
（8）中华人民共和国通信行业标准YD/T5080－2005《SDH光缆通信工程网管系统设计规范》。
（9） ITU-T建议G.681、G.671、G.692、G.663、G.661、G.662及其它相关建议。
（10）中国移动通信集团河南有限公司的相关要求。
二、槽道、走线架和光纤护槽安装（机房准备要求）1、槽道和走线架的安装应符合下列要求：（1）槽道和走线架的平面位置应符合施工图设计平面位置要求，偏差不得超过50mm。
（2）列槽道、列走线架应成一条直线，水平偏差不得超过30mm。
高度按照施工图设计要求，施工图未要求高度时，列槽道、列走线架的梁下沿应高出机房规划最高机架50mm，偏差不宜超过20mm。
（3）连固铁与上粱连接应牢固、平直、无明显弯曲；电缆支架应安装端正、牢固，间距均匀。
传输设备（SDH、DWDM）安装作业指导书
随着光纤通信的不断发展，其建设规模也不断扩大，建设项目不断增加。
为了适应工程建设的需要、保证设备安装质量、明确施工操作规程，特制定《传输设备（SDH、DWDM）安装作业指导书》。
一、施工前的检查
(一). 施工前必须对所接收到的设备、器材进行清点和外观检查，其结果应做详细记录，并符合下列要求：
1. 设备的型号、规格、数量应符合设备装箱单。
2. 设备外观应无受潮、破裂、缺损现象。
3. 设备插件应无损坏、脱落等。
4. 设备附件及技术资料齐全。
5. 收料单、设备装箱单由工程负责人和供货商督导双方确认签字后，收集整理并交到项目主管处。
(二). 施工现场勘测：工程开工前，施工部门必须对施工现场的环境及条件进行勘查，符合设备安装环境后方可开工；设备安装环境要求如下：机房内的土建工程已全部竣工，室内墙壁已充分干燥，门窗等密封应完好，天花板、暖气、空调等应无漏水现象。
如不符合要求，需征得建设单位或工程管理部同意后方可开工。
二、安全要求
按《通信机房施工安全管理规定》执行。
三、施工前准备
(一). 施工人员必须认真阅读施工图设计，掌握工程的全部内容和设计要求。
工程部必须向参加施工的所有人员进行技术交底，包括工程概况、工艺技术要求、建设单位特定要求、重点注意的事项。
工程负责人必须在施工日志中详细记录工程部技术交底内容。
(二). 准备工程实施所需的工具、仪表、材料。
四、设备安装
(一). 机架安装
1. 所有机架的安装位置应符合施工平面设计图，如有变动必须征得设计单位和建设单位的同意，同时填写《工程设计变更单》，并保留建设单位和设计单位签字确认记录。
2. 同列机架间的缝隙上、下应均匀适度，小于等于3mm。
3. 机架应与地面垂直，其垂直偏差不大于机架高度的1‰。
同列机架面板应平直，架顶平齐一致。
4. 背对背安装的机架应对称于背对背的中心线，其背与背之间的距离应符合符合施工图设计的要求。
5. 安装机架时按设备说明书组装，支架、支角、机架间各种连接螺丝都必须加弹簧垫片和平垫片并拧紧；顺序为：
螺杆－弹簧垫片－平垫片－被连接物体－平垫片－弹簧垫片－螺母。
6. 施工过程中保证机架无变形、无油漆脱落；严禁把杂物或金属物掉进机架内部。
7. 机架顶部、底部的所有出线口必须用塑胶板密封，缝隙不大于1.5cm。
8. 机架安装完成后，必须保证机架表面干净整洁，各种标签标识正确、清晰、齐全。
9. 数字配线架上的端子板安装端正、牢固，不得有松动现象。
10. 列头柜的列电源分配熔丝及总熔丝的容量必须符合设备和施工图设计的要求。
11. 各种机架一律按照施工图设计要求对地板、墙壁、走线架等处进行加固。
12. 所用的紧固件必须拧紧，同一类螺丝露出螺帽的长度应一致。
(二). 各类线缆的布放
1. 传输机房所使用的线缆主要有高频传输线、直流电源线、交流线、其它线缆（告警线、控制线）、尾纤等。
2. 严禁在机房内布放设计以外的所用线缆及两端有接头的线缆（尤其是电源线和架间电缆）。
3. 所需布放线缆的规格、数量、路由走向、布放位置等均应符合施工图纸设计的要求。
4. 所布放的每根线缆必须是整条线料，不得使用芯线断线或中间接头的线缆。
5. 信号线在走线道应与电源线分开，直流电源线和交流电源线的间隔不小于50mm。
6. 线缆在电缆走线道上顺直排放整齐。
拐弯均匀、圆滑。
外径不大于12mm的各种线缆的弯曲率应不小于60mm。
外径大于12mm的线缆作弯半径不小于其外径的10倍。
7. 线缆在走线道中使用腊线绑扎（如遇特殊情况，经建设单位同意后，可使用扎带绑扎），电缆绑扎后的高度不得溢出槽道。
电缆绑扎成束时绑扎间距为电缆束直径的3－4倍。
8. 电缆束从主槽道布放至列槽道时，电缆应无扭绞，并90度垂直于列槽道。
在主槽道和列槽道电缆的中间部位应使用腊线进行空绑。
9. 满配DDF架时，线缆在列走线道中所占位置不得超过列走线道宽度的1/2，其它容量配置以此类推。
10. 线缆从列槽道至DDF架下线时，应离主槽道较近的DDF架开始下线，较远的DDF架电缆依次摞在较近的
DDF架电缆上方。
整把电缆必须垂直，无扭绞，并在DDF 架侧面的中间位置进行绑扎。
小把子出线位置根据系统在端子板的连接位置确定，如果系统连接在端子板上排，则小把子应在靠近端子板上边沿出线。
否则，在靠近端子板下边沿出线。
在编绑小把子时，每根单芯同轴电缆间距应和端子板上同轴连接器间距相同。
在完成小把子帮扎后，单芯同轴电缆顺直拉出端子板3cm处剪断，并制作L9头子。
根据设计要求，把L9头子连接在端子板上并拧紧。
11. 线缆在机架内部应理顺并作适当绑扎，布放位置以不影响原机架内布线和子架安装为宜。
线缆在机架内部的最终端接线处应留有适当余度。
12. 在使用扎带绑扎电缆时，扎带间距要均匀，扎口朝同一方向，多余部分要剪齐、不留尖刺。
(三). 光纤的布放
1. 光纤在布放前应进行检测，避免设备加电后发现有坏纤。
2. 光纤在布放时一定要谨慎，以防将光纤卡伤、压伤。
3. 光纤布放时通过走线架的位置应是最外侧，并且要求和其它线缆分开排放，严禁光纤被压在其它线缆下面或其它线缆上面。
4. 光纤在走线架上和在架顶进入机架的下线孔处要用波
纹管进行保护，在机架内部和ODF架内部使用蛇管进行保护，以便节省机架入线孔空间；波纹管的切口处应使用绝缘胶带包扎，以保护尾纤避免磨损。
5. 光纤的余长全部盘放在光纤分配架内，盘纤的曲率半径不小于光纤外径的20倍。
6. 光纤在与设备或ODF架连接时，尾纤连接点应保持清洁，插拔光纤时，用力要均匀，并且要垂直插拔，以免将适配器内的圆柱形耦合管损坏。
对准光纤接头和适配器卡槽把光纤插入后，右旋转接头的外环，上紧光纤连接头。
(四). 设备传输电缆在DDF架侧的绑扎及2M头制作工艺
1. 使用万用表分别测试每根电缆，确认是否与应该布放的位置向一致，确定线序。
2. 根据DDF架位置重新编写设备电缆编号，并裁去多余电缆。
3. 设备电缆在下到DDF架端子板位置时，剥去设备电缆外皮。
同一层端子板上如有多根电缆，剥去外皮位置应保持同一。
4. 按2M线在DDF架上的排列顺序编马尾。
5. 剪去马尾编后的多余电缆，但预留单芯电缆长度必须保持统一。
6. 在制作2M电缆头时，同轴电缆线径与2M头的规格
必须吻合。
7. 同轴电缆的剖头尺寸应与2M头相适应，剥线应使用相应口径的剥线钳，严禁损伤电缆内导体。
8. 应使用专用压线钳将2M头的外导体与电缆外导体一次性压接牢固，不得有松动现象。
9. 组装2M头时，各种配件应组装齐全，位置正确，内导体焊接端正牢固，焊锡适量，不带尖、不虚焊。
焊接应使用针形恒温电烙铁。
10. 在2M头全部制作完成后，根据设计要求，把L9头子全部拧紧于DDF架端子板上。
如果设计中未明确L9头子连接在端子板上排或下排时，在征得建设单位同意后，L9头子连接在端子板的上排。
11. 清洁设备及DDF架底部的线缆芯线头、外皮、焊锡渣等杂物。
(五).布线检查
1. 核对机房内布线系统应符合施工图设计要求。
2. 核对布放电缆应无断线、混线、短路现象。
3. 设备内无遗留的焊锡渣、芯线头、螺丝等杂物。
五、设备加电
(一). 电源线布放到位后，设备侧先把电源线从接线端子上拆除，并做好标签，使用绝缘胶带对露铜部位进行缠绕保护；
再把另一端电源线连接到设计指定的列头柜（或电源柜）内的空开或保险上（空开或保险必须处于断路状态），之后再把设备侧电源线连接到接线端子上。
(二). 在设备加电前应再次仔细核对电源线连接和使用的空开是否正确，各机架保护地是否接好，确认设备电源空开已关。
(三). 使用万用表测量输出电压符合指标后，由设备厂家督导负责推合设备开关。
六、设备标签的制作
(一). 设备编排及标志名称应与施工图设计相符。
标签位置整齐一致，字迹清晰，名称统一。
(二). 列头柜、ODF架、尾纤等标签制作应和设备保持统一。
(三). 标签必须使用打印的正式标签，标签格式参照《传输标签制作模板》。
七、测试
按照建设单位、维护单位要求完成所有的测试，测试结果需由建设单位、维护单位负责人签字。
八、测试仪表及测量工具
1.SDH测试仪
2.2M误码仪
3.光功率计
4.万用表
5.对号器
6.量具
7.水平尺
九、工程余料的回收
工程完工后，由工程负责人填写《材料平衡表》和《剩余材料登记表》。
剩余材料和设备的备品备件如数交到建设单位，并签字确认。
十、参考文献
《光缆数字通信传输设备安装工程施工操作规程》
《通信工程建设标准汇编》
工程管理部
2005年3月。
