沼气工程施工及验收规范一、施工前准备工作1.1 施工单位需根据设计图纸和施工方案准备必备材料和工具，保证施工顺利进行。
1.2 确认施工现场的地形、地质、气候等情况，制定安全生产方案，做好安全防护措施。
1.3 检查施工车辆、机械设备等是否符合安全、技术标准，确保施工安全。
1.4 安排专业技术人员对施工现场进行勘察，确定施工区域，并标明施工区域。
二、基础施工2.1 根据设计要求，对沼气池的基础进行施工，包括挖土、浇筑混凝土等工序。
2.2 在基础施工完成后，进行基础验收，检查基础是否符合设计要求，是否有裂缝等缺陷。
2.3 基础验收合格后，方可进行进一步的沼气池构筑物施工。
三、构筑物施工3.1 对沼气池的构筑物进行施工，包括立柱、墙体、屋顶等部分。
3.2 施工过程中要注意施工标准和工艺要求，保证施工质量。
3.3 在施工完成后，进行构筑物验收，检查构筑物是否符合设计要求，是否有质量问题。
3.4 构筑物验收合格后，才可进行管道安装和设备安装等工作。
四、管道安装和设备安装4.1 对沼气工程的管道系统进行安装，包括进气管、出气管等管道。
4.2 对沼气工程的设备进行安装，包括发酵池搅拌设备、生物滤池等设备。
4.3 在管道安装和设备安装完成后，进行验收，检查管道和设备的连接是否紧固，是否有漏气等问题。
四、调试和验收5.1 施工完成后，对沼气工程进行调试，检查设备运行情况，保证设备正常运转。
5.2 对沼气工程进行运行试验，保证设备运行稳定、产气量符合设计要求。
5.3 经检验合格后，进行竣工验收，出具竣工验收报告。
五、沼气工程的验收规范6.1 施工单位应根据设计要求制定施工方案，并按照方案进行施工。
6.2 施工单位应安排专业技术人员对施工过程进行监督，确保施工质量。
6.3 施工单位应做好安全管理工作，保证施工过程中无安全事故发生。
6.4 施工单位应对施工现场进行清理，保持施工场地整洁。
以上是沼气工程施工及验收规范的相关内容，希望对大家有所帮助。
沼气工程规范沼气工程是利用各种有机废弃物经过生物分解过程产生的气体，通过成熟的沼气发电技术，将其转化为清洁能源，使得有机废弃物得到有效利用。
为了确保沼气工程的安全高效运行，需要遵循一定的规范。
一、选址与布置1. 沼气工程应建在远离居民区的空旷地带，远离易燃易爆物品。
2. 沼气工程应具备充足的供应原料，选择合适的废弃物处理方式。
二、设计与材料选取1. 沼气工程的设计应符合当地气候条件和污染排放标准。
2. 沼气池及其他主要设备应采用耐酸碱、抗腐蚀的材料。
3. 设备选用应考虑其可靠性、安全性和经济性。
三、施工与安装1. 沼气工程施工前应制定详细的施工方案，施工过程中要注意安全和环保。
2. 施工现场应设置相应的警示标志，保证施工人员的安全。
3. 沼气设备的安装应符合相关标准和规范。
四、操作与维护1. 沼气工程应有专门的操作人员，经过培训合格后才能上岗操作。
2. 沼气设备每日、每周、每月、每年定期检查，发现问题及时进行维修。
设备维修应由专业人员进行，并记录维修情况。
3. 沼气生产过程中应严格按照操作规程进行操作，定期检测沼气的成分、压力等参数。
五、环境保护与排放标准1. 沼气生产过程中产生的废水、废气等应进行有效的处理，达到国家排放标准。
2. 废弃物处理过程中应采用无害化处理方式，避免对周围环境造成污染。
3. 沼气工程应定期进行环境监测，确保其运行不对周边环境造成不良影响。
六、安全管理1. 沼气工程应配备消防设备，并每年进行消防检查。
2. 沼气工程应设立安全管理责任人，负责安全事故的防范和应急处理。
3. 沼气工程应制定详细的安全操作规程，进行员工培训，确保员工安全操作。
沼气工程规范的制定和执行，可以有效保证沼气工程的安全运行和环保效益。
同时，规范的执行也可以推动沼气产业的健康发展，提升能源利用效率，降低环境污染，促进可持续发展。
大型沼气工程建设项目初步设计总目录第一部分：设计方案第二部分：单项工程概算书第三部分：初步设计图纸第四部分：相关附件第一部分设计方案目录第一章总说明 (1)1.1项目名称 (1)1.2建设单位 (1)1.3建设目标 (1)1.4建设内容及规模 (1)1.5建设地址 (1)1.6建设期限 (1)1.7建设标准 (2)1.8建设单位基本情况 (2)1.9设计主导思想 (3)第二章总平面设计说明 (4)2.1设计依据 (4)2.2场区条件 (5)2.3平面布置原则 (6)2.4道路及绿化 (7)第三章工艺设计说明 (8)3.1工艺设计依据 (8)3.2工艺方案设计原则 (9)3.3工艺设计方案选择 (10)3.4工艺设计说明 (11)3.5工艺流程图 (12)3.6工艺流程说明 (12)3.7设计参数 (13)3.8“三沼利用”说明 (13)第四章工艺单元及配套设施设计 (17)4.1工艺单元设计 (17)4.2配套设施 (20)4.3仪器设备选购 (21)4.4附图 (21)第五章建筑及结构设计 (22)5.1建筑设计 (22)5.2结构设计 (22)第六章电气、防雷及通风设计 (25)6.1设计依据 (25)6.2设计范围 (25)6.3供电电源与供电负荷 (25)6.4控制与保护 (25)6.5照明 (26)6.6防雷与接地 (26)6.7通风 (26)第七章安全、节能、防震及消防 (27)7.1安全生产 (27)7.2节能 (27)7.3防震 (28)7.4防火消防 (29)第八章环境保护 (30)8.1设计依据 (30)8.2主要污染物 (30)8.3治理措施 (30)第九章投资总概算及效益分析 (31)9.1总体经济技术指标 (31)9.2概算编制依据 (31)9.3投资概算 (32)9.4效益分析 (34)第十章项目组织管理 (37)10.1建设期组织管理 (37)10.2项目建设进度 (38)10.3建成后运行管理 (38)相关附件目录 (48)第一章总说明1.1 项目名称实业有限公司大型沼气工程建设项目1.2建设单位实业有限公司1.3建设目标总体目标：对养殖场粪污进行综合处理和转化，改善环境；形成沼气及有机肥产品，创造新的经济增长点；建成集粪污处理与沼肥利用为一体的能源生态型工程项目。
大中型沼气工程建设与运行规范本一、引言沼气是一种可再生能源，具有广泛的应用前景。
大中型沼气工程的建设和运行规范的制定对于确保工程的安全稳定运行，提高发电效率，保护环境等方面具有重要意义。
本文将从工程建设、生产运营等方面进行详细阐述。
二、工程建设规范1.选址规划（1）选址应符合当地相关环境保护、用地规划的要求，严禁在重要生态保护区、地下水源保护区、固定污染源附近等不适宜建设的地方建设。
（2）选址应考虑气源充足、生活废水资源丰富、运输便利等因素。
2.设计规范（1）设计应符合国家相关标准要求，确保设备结构合理、工艺流程科学。
（2）设备采用优质材料，具备耐腐蚀、抗震抗压等特点。
（3）设计应充分考虑安全性，设置必要的安全防护装置。
3.施工规范（1）施工前应进行施工方案编制，明确施工过程、安全风险及控制措施等。
（2）严禁违规操作、乱堆乱放、违章建筑等现象。
4.验收规范（1）设备安装完成后，应进行验收合格后方可使用。
（2）验收过程中，应对设备的各项技术指标进行检测，确保达到规定要求。
三、生产运营规范1.设备维护（1）定期对设备进行清洗、检修，确保设备正常运行。
（2）设备运行时，应定期对配气系统、消防设备、仪表进行检查和维护。
2.废气处理（1）废气通过处理装置进行净化处理，排放达到国家相关标准要求。
（2）废气设备运行中，应保持正常操作状态，及时检查设备运行情况。
3.废水处理（1）废水应进行集中处理，达到国家相关标准要求后方可进行排放。
（2）废水处理设备应定期进行清洗、维护。
4.运行安全（1）设备操作人员应熟悉操作规程，严格按照操作要求进行操作。
（2）设备运行中，应定期对设备进行检查，发现问题及时处理，避免事故发生。
五、总结大中型沼气工程的建设和运行规范对于保障工程的安全运行具有重要意义。
通过选址规划、设计、施工、验收等方面的规范要求，能够确保工程建设过程的合理性和质量，同时在生产运营过程中，严格按照设备维护、废气处理、废水处理和运行安全等规范进行管理，能够保证工程的稳定运行，达到有效利用沼气资源、提升发电效率和环境保护等目的。

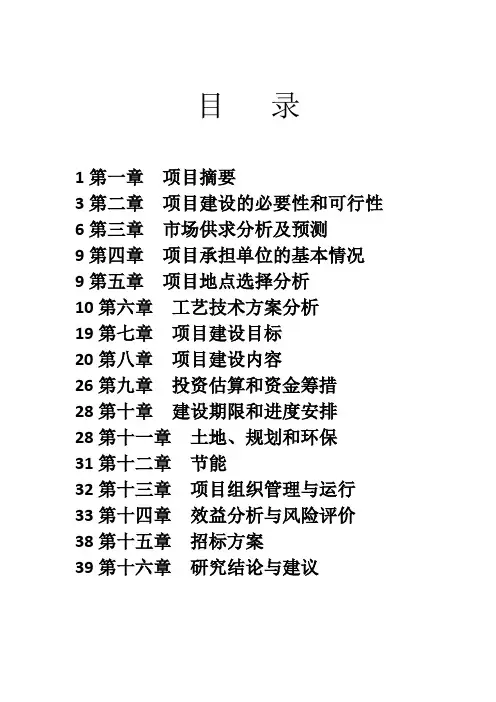

目录1第一章项目摘要3第二章项目建设的必要性和可行性6第三章市场供求分析及预测9第四章项目承担单位的基本情况9第五章项目地点选择分析10第六章工艺技术方案分析19第七章项目建设目标20第八章项目建设内容26第九章投资估算和资金筹措28第十章建设期限和进度安排28第十一章土地、规划和环保31第十二章节能32第十三章项目组织管理与运行33第十四章效益分析与风险评价38第十五章招标方案39第十六章研究结论与建议附件：（一）附表附表1：建设单位基本情况表附表2：项目选址和建设条件表附表3：项目建设内容投资一览表附表4：建设项目招标投标事项申请表附表5：项目总投资估算及资金来源表附表6：项目单项工程综合投资估算及资金来源表附表7：项目仪器设备投资估算及资金来源表附表8：建设单位现有仪器设备一览表（二）附图：附图1：项目地理（区域）位置图附图2：项目区现状图附图3：项目建设平面布局图（1/10000或50000）附图4：项目建设管道图、流程图、高程图（三）建设单位证明材料1、承担单位法人证件复印件2、新技术、新产品的科技成果证书及获奖证书复印件3、动物防疫合格证4、土地使用权的证明5、地方配套资金承诺函6、自筹资金承诺函7、环评报告8、其它（四）编制单位证明材料1、单位资质及证明材料复印件2、高新技术企业认定证书3、国家级星火计划项目证书4、国家创新基金立项证书5、国家重点环境保护实用技术证书6、质量管理体系认证证书7、“中国可再生能源及节能产品技术”优秀产品证书8、海峡两岸职工创新成果铜奖9、福建省环境保护实用技术示范工程证书10、福建省先进环保实用技术推广使用证书（两项）11、福州市优秀新产品证书12、畜禽养殖污水治理技术专利证书（六项）第一章项目摘要一、项目名称：深圳市光明农业高科技园有限公司大中型沼气工程二、建设性质：新建三、建设单位：深圳市光明农业高科技园有限公司四、建设地点：广东省深圳市光明新区光明办事处迳口村五、建设年限：2009年～2010年六、主要建设内容及规模：1、沼气工程（日处理猪粪22吨、污水约200吨、年产沼气113></a>.9万m3）：①粪污前处理系统：沉砂池3m3，集水井21m3，固液分离机2台，沉淀酸化调节池273m3。
沼气工程施工规程与验收内容、方法及标准汇总沼气工程验收成功与否关系到沼气工程是否能顺利投入使用，实现废弃物的资源化与价值升级，是沼气工程正常运行的重要一环。
本文将就大中型沼气工程主要验收内容、沼气安装工程施工规程及验收标准、沼气工程验收方法与标准进行详述！一、大中型沼气工程验收内容大中型沼气工程验收一般包括内业验收和外业验收两项。
1.内业验收内业验收的内容是施工单位交付的技术文件及资料，内容包括：1）由设计单位提出的全部设计图纸和设计变更通知单。
2）由设计、建设、施工三方有关技术人员参加的设计图纸会审记录。
3）各单项工程，特别是隐蔽工程的材质、规格、型号和施工验收记录。
4）各类建筑材料、产品的出厂合格证及材料的试验报告单，产品、设备、仪器、仪表的技术说明书和合格证。
5）砂浆、混凝土的实验室配合比报告单。
6）沼气管路的施工及打压记录。
7）施工单位的施工组织设计。
8）重大施工方案的重要会议记录。
2.外业验收外业验收是对大中型沼气工程进行分步分项工程验收，内容包括：1）发酵罐及附属工程的土方工程、钢筋工程、混凝土工程、砌筑工程、钢结构工程、附属装置等验收按国家的有关标准、规范执行。
2）贮气罐注水试验，检查是否漏气、漏水。
用肥皂水检查气密性；进行升降试验，检查滑轮与导轨接触是否合格，安全限位装置是否好使等。
3）管道的埋深、坡度、防腐、施工工艺、气密性、仪器仪表的安装等的验收。
4）工程综合试运转。
二、沼气安装工程施工规程及验收标准1.搪瓷拼装罐安装1）安装前的准备需符合下列要求：a安装使用的吊装设备应根据反应器总重量经过计算配置，并满足20%以上的安全系数；b安装工具及辅料按实际需求配齐，电工工具应认真检查设备绝缘情况，配电箱应符合规范要求；c认真核对材料发货清单，不得随意更换拼装材料，对损坏或变形的拼装构件要采取更换或加固措施；d混凝土基础应达到设计强度80%以上，平整度误差在±5mm之内。
2）安装时应符合下列要求：a应从上到下采用倒装法安装，安装顶板时需按方向标志安装；b钢板紧固部位需擦拭干净，两板贴合时，定位要准确、牢固，防止孔位错位；c打胶需饱满，厚度均匀，钢板边缘挤出的胶需刮平，内部打胶厚度应盖过螺帽，并刮平，防止产生气泡；d钢板紧固程度应以橡胶带厚度被压缩1/3为度；e各工艺套管应按照设计图纸要求进行预留。
大中型沼气工程建设与运行规范主要包括以下内容：1. 项目前期准备：包括项目可行性研究、选址、环境影响评价等工作。
2. 设计与施工：根据项目实际情况进行设计，包括沼气池、沼气管道、发电设备等的布置和设计。
施工过程中需要符合相关的安全、环保和质量要求。
3. 设备选用与安装：选择符合规范的沼气池、发酵装置等设备，并按照规范进行正确的安装和调试。
4. 运行与维护：包括沼气发酵的操作控制、日常维护、设备保养等工作。
同时，还需要定期对沼气工程进行检修和检测，确保设备运行的可靠性和安全性。
5. 安全管理：建立健全的安全管理体系，制定相应的安全操作规程。
对沼气工程运行中出现的安全问题及时处理，并进行记录和整改。
6. 环保管理：沼气工程应符合国家及地方的环境保护要求，包括沼气处理、废水处理、废弃物处理等。
7. 监测与数据统计分析：建立沼气工程的监测体系，对沼气的产量、气质、温度等参数进行监测和记录，并进行数据分析和评估。
8. 能源回收利用：合理利用沼气资源，提高能源回收利用率。
对沼气进行加工，如发电、供热、燃料等。
9. 运行管理与设备更新：建立沼气工程的运行管理制度，定期进行设备设施的检修和更新。
以上是大中型沼气工程建设与运行规范的一些主要内容，具体要求还需根据相关法规和标准进行制定。
大中型沼气工程建设与运行规范（二）第一章总则第一条根据《沼气工程建设与运行管理办法》及国家相关标准，制定本规范，以规范大中型沼气工程的建设与运行。
第二条本规范适用于年处理能力在500立方米以上的大中型沼气工程的建设与运行。
第三条大中型沼气工程应符合国家相关法律法规要求，严格执行环保、质量和安全标准，保障工程的顺利建设与运行。
第二章工程建设规范第四条大中型沼气工程的选址应符合以下要求：1. 优先选择平坦地形，不得选址在易受水淹、滑坡、地震等自然灾害影响的地区；2. 选址应远离居民区、饮用水源地、湖泊等敏感区域；3. 选址应方便设备运输、材料供应、施工施工等。
大中型沼气工程市场化运营管理模式研究项目分报告之四北京市大中型沼气工程设计规范汇编北京能环科技发展中心2010年3月目录1 前言 (1)2 大中型沼气工程设计规范汇编 (2)2.1 国家标准及行业规范 (2)2.2 北京市相关规范性文件 (4)3 设计规范的问题分析及完善建议 (5)3.1 设计规范的问题分析 (5)3.2 设计规范的完善建议 (7)4 小结 (9)5 附件 (10)1 前言在社会主义新农村建设的整体部署下，北京市从2006年起开始了“亮起来、暖起来、让农业资源循环起来”的工程建设（简称“三起来”工程），其中农业资源循环起来主要通过沼气工程、粪污染治理工程等实现农业废弃物的循环利用。
截止至2008年底，北京市共建大中型沼气工程111处，年产沼气1499万立方米，总供气户数达到3.8万户。
通过大中型沼气工程的建设，解决了畜禽养殖粪污和农业废弃物乱堆乱放产生的环境污染问题，大大改善了农村的生活环境；同时，通过沼气的使用，改善了北京市的农村能源消费结构，每年可节约标准煤10643吨，并有效地减少了温室气体的排放，其中减排二氧化碳28352吨，减排二氧化硫319吨，对农村生态环境的保护也起着重要作用；并且，工程产生的沼渣沼液用作有机肥施用于周边农田、果园、蔬菜大棚等，不仅改善了由于化肥过量使用造成的土壤污染状况，更重要的是有利于农作物的生长，提高农产品的品质，推动了生态农业的发展，继而带动了农民收入的增长；另外，沼气工程的兴起增加了农民就业岗位，并且带动了沼气设备、沼气工程服务等相关产业的发展，据北京市农业局统计显示，在2006年—2008年，先后有20多万农民参与了沼气工程在内的“三起来”工程建设，其中设施运转维护和服务岗位共安排了1000多人就业。
为了能够向大中型沼气工程建设提供技术标准和设计依据，推动大中型沼气工程的市场化运行，最终实现工程的长期、稳定、高效运行，在“大中型沼气工程市场化运营管理模式研究项目”的资助下，项目组对目前国内已有的沼气工程设计规范，以及北京市相关技术管理文件进行收集整理，编制了本规范，并对现有规范存在的一些问题进行分析，提出了完善建议。
农业工程学现代农业科技2021年第11期大中型沼气工程运行及参数分析以新余市南英沼气站CSRT工艺为例徐怀志万里平龚贵金陈芬（江西正合生态农业有限公司,江西新余338000）摘要本文以新余市渝水区南英沼气站CSRT工艺为例，介绍了大中型沼气工程的运行情况，并对系统参数进行了分析。
结果表明，运行最适温度为32~33益，原料的总固体浓度为6%~10%，需要监测罐体pH值及氨氮情况，以确保系统的正常运行。
本研究可以为沼气工程稳定运行提供相关参数和参考。
关键词大中型沼气工程;运行参数；CSRT工艺；产气量;发电量中图分类号S216.4文献标识码A文章编号1007-5739（2021）11-0176-03DOI:10.3969/j.issn.1007-5739.2021.11.076开放科学（资源服务）标识码（OSID冤:Operation and Parameters Analysis of Large and Medium-sized Biogas Projects:Taking the CSRT Process of Nanying Biogas Station in Xinyu City as an ExampleXU Huaizhi WAN Liping GONG Guijin CHEN Fen(Jiangxi Zhenghe Ecological Agriculture Co.,Ltd.,Xinyu Jiangxi338000)Abstract Taking the CSRT process of Nanying Biogas Station in Yushui District of Xinyu City as an example,the operation of large and medium-sized biogas projects was introduced,and the parameters were analyzed in this paper.The results showed that the optimal operating temperature was32-33益，the total solid concentration of raw materials was6%-10%.The pH value and ammonia nitrogen of the tank should be monitored to ensure the normal operation of the system.This study provides relevant parameters and reference for the stable operation of biogas project.Keywords large and medium-sized biogas project;operating parameter;CSRT process;gas yield;generating capacity江西省作为我国重要的畜禽生产基地和主要供港生猪产地,其畜牧业产值约占农业总产值的25%,生猪养殖占比最大[1]o据统计，江西省每年粪污排放总量约1.27亿t,其中生猪粪污占65%,约0.83亿t,粪污治理形势严峻[2]o2016年以来,随着我国畜禽粪污治理推进政策的不断深入,以大中型沼气工程为核心的畜禽粪污集中治理模式应用日趋广泛[3]o我国大型沼气工程多采用CSTR工艺,其发酵原料总固体浓度为6%左右豊大中型沼气工程是农业废弃物资源化利用的重要方式,也是国家大力提倡的方式目o大中型沼气工程的正常运行是农业废弃物资源化的关键。
大中型沼气工程建设与运行规范文一、引言沼气是一种可以通过生物发酵过程产生的可再生能源，具有环保、经济、可持续等优点。
为了规范大中型沼气工程的建设与运行，提高沼气工程的效益和安全性，制定本规范。
本规范适用于建设和运行具备一定规模的沼气工程。
二、建设规范1. 地点选择a. 选择距离人口密集区、农田和水源保护区适当距离的地点建设沼气工程。
b. 避免位于洼地、高地水位和地质不稳定地区建设沼气工程。
2. 工程设计a. 根据预计的废弃物产生量和需求量，合理确定沼气工程的规模。
b. 确定沼气工程的气体收集、储存和利用设备，并进行合理布局和设计。
3. 材料选用a. 钢材、塑料和橡胶等材料应符合相关国家标准。
b. 选择符合环保要求的密封材料和管道材料，确保沼气的安全和防止泄漏。
4. 施工要求a. 施工过程中应按照相关规范执行，保证施工质量。
b. 施工现场应设置必要的安全措施，保障工人的安全。
5. 监测系统a. 建立沼气工程的监测系统，监测沼气产量、气质和压力等参数。
b. 监测系统应能够及时发现异常情况并进行报警和处理。
三、运行规范1. 沼气生产a. 控制废弃物的投入量和投入频率，保证沼气产量的稳定和充足。
b. 定期清理沼气池，并进行必要的维护和修复。
2. 沼气收集和输送a. 使用专用的收集设备，确保将产生的全部沼气进行收集。
b. 采用密封的输送管道，防止沼气泄漏。
3. 沼气利用a. 选择适当的沼气利用设备，如发电机组、燃气灶具等。
b. 定期检查沼气利用设备，确保其正常运行和安全使用。
4. 废水处理a. 对沼气工程产生的废水进行处理，确保不对环境造成污染。
b. 废水处理设施应按照相关环保标准进行选用和设计。
四、安全管理1. 安全培训a. 对沼气工程的运行人员进行必要的安全培训，提高其安全意识和操作技能。
b. 定期进行安全知识的更新培训，提高运行人员的安全管理水平。
2. 安全设施a. 在沼气工程的关键位置设置安全设施，如泄露报警装置、紧急停机装置等。
大中型沼气工程建设与运行规范(新版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0462大中型沼气工程建设与运行规范(新版)规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但是，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50028城镇燃气设计规范JBJ14室外排水设计规范NY/T1220.1沼气工程技术规范第1部分工艺设计NY/T1220.2沼气工程技术规范第2部分供气设计NY/T1220.3沼气工程技术规范第3部分施工及验收NY/T1220.4沼气工程技术规范第4部分运行管理NY/T1220.5沼气工程技术规范第5部分质量评价NY/T1221规模化畜禽养殖场沼气工程运行、维护及其安全技术规程NY/T1222规模化畜禽养殖场沼气工程设计规范3术语和定义下列术语和定义适用于本标准3.1大中型沼气工程厌氧消化器单体容积大于或等于100m3小于300m3的沼气工程称为中型沼气工程；厌氧消化器单体容积大于或等于300m3的沼气工程称为大型沼气工程。
3.2“能源生态型”沼气工程畜禽养殖场污水经厌氧消化处理后作为农田水肥利用的沼气工程。
3.3“能源环保型”沼气工程畜禽养殖场的畜禽污水处理后达标排放或以回用为最终目标的沼气工程。
4建设4.1选址4.1.1尽量靠近发酵原料的产地和沼气利用地区，还应与总排出口相衔接。
4.1.2在场区和居民区主导风向的下风侧。
4.1.3充分利用地形高差，在畜禽养殖场的标高较低处，以利于污水、残渣的运输、排放和利用。
4.1.4有较好的工程地质条件。
4.1.5满足生产和卫生的防疫要求。
4.1.6有较好的供电、供水条件，交通便利。
4.2布局4.2.1应考虑到养殖场远期生产规模扩展的可能性，如必要，应做出分期建设方案。
4.2.2应满足沼气工程工艺的要求，布局紧凑，便于施工、运行和管理。
4.2.3应符合消防等安全要求。
4.2.4各种管线应布局合理，避免迂回曲折和相互干扰，输送污水、污泥和沼气管线布置应尽量减少弯头，各种管线应用不同颜色加以区别。
4.2.5主要畜禽处理设施应设置溢流口、排污管、排空阀和检修人孔。
厌氧消化器和贮气柜应设有安全窗，确保装置正常运转。
4.3前（预）处理系统4.3.1格栅4.3.1.1格栅应设置于沉砂池、集水池或水泵前，其数量不宜少于二道，一道粗格栅条间隙为20mm～40mm去除大型杂物，一道细格栅条间隙为8mm～15mm去除中小型杂物。
格栅应便于清除杂物和清洗。
4.3.1.2污水过栅流速一般为0.5m/s～0.8m/s，格栅倾角为45°～75°。
4.3.1.3格栅处应设置工作平台，其高度应高出格栅前最高设计水位0.5m。
采用格栅机时，参照设备说明书。
4.3.2调节池调节池应设置在进水口处。
调节池有效容积=畜禽养殖场每日排污水量/畜禽养殖场每日排污次数。
4.3.3固液分离机应根据被分离物料的性质、流量、脱水要求，经技术经济比较后选用；固液分离机的设置应考虑到废渣的贮存、运输。
4.3.4沉淀池畜禽污水滞留时间应大于1h。
沉淀池应设排泥管道。
当以鸡粪为原料而前面未有沉砂池时应有沉砂功能。
4.3.5集水池畜禽养殖场污水厌氧处理系统前，应设置集水池。
集水池容积不应小于该池水泵30min的出水量。
4.3.6泵与泵房泵的选择应根据其用途和输送介质的种类、流量、扬程和工作性质等因素确定，泵应尽量选用同一型号；进料泵应设置一台备用泵与工作泵并联。
泵房及室内机组基础布置、设计按JBJ14相关规定执行。
4.4厌氧消化系统4.4.1厌氧消化器的选择和设计应根据粪污种类、工程类型和工艺路线确定。
4.4.1.1根据发酵原料选用适宜的厌氧消化器。
4.4.1.2厌氧消化器应设有取样口和测温点。
4.4.1.3厌氧消化器在设计上要有防止超正、负压的安全装置及措施。
其防止超正、负压力装置的安全范围，应满足工艺设计的压力及池体安全的要求。
4.4.1.4厌氧消化器的下部管道凡有阀门处应设计为串联式双阀门，内侧阀门为常开。
4.4.1.5池体侧面下部应设有检修人孔、排泥管，排泥管管径不小于100mm，人孔中心与池外地平的距离不大于1m。
直径不宜小于600mm。
4.4.1.6厌氧消化器应满足抗渗和气密性要求，并应采取有效的防腐蚀措施和保温措施。
4.4.1.7厌氧消化器应有沉降检测点。
4.4.2“能源生态型”和“能源环保型”沼气工程厌氧消化器4.4.2.1“能源生态型”沼气工程厌氧消化器主要有升流式固体反应器(USR)、全混合厌氧消化器(CSTR)和塞流式反应器（PFR）；厌氧消化宜采用中温消化，温度应在28℃～35℃左右。
4.4.2.2“能源环保型”沼气工程厌氧消化器主要有升流式厌氧污泥床(UASB)、复合厌氧反应器。
厌氧消化一般采用常温消化，但最低温度不宜低于15℃。
4.4.3加热保温沼气工程必须有加热保温措施。
4.4.3.1对采用中温发酵的厌氧消化器加热，宜采用蒸汽直接加热，蒸汽通入点宜在计量池内，也可采用厌氧消化器外热交换或池内热交换。
对大型消化器也可将几种加热方式结合使用。
4.4.3.2对采用常温发酵的厌氧消化器应保证池内料液温度不低于12℃。
当料温不够时，宜采用蒸汽直接加热，蒸汽通入点宜在集水池内，也可采用厌氧消化器外热交换或池内热交换。
4.4.3.3消化器应有保温措施，宜采用外保温。
4.4.4沼气净化4.4.4.1沼气净化系统包括：气水分离器、砂滤、脱硫装置。
4.4.4.2经过净化系统处理后的沼气质量指标，应符合甲烷含量55%以上，硫化氢含量小于20mg/m3的要求。
4.4.4.3沼气中水蒸汽一般采用重力法脱水。
对产量大于1000m3/d的沼气工程，也可采用冷分离法、固体吸附法、溶剂吸收法等脱水工艺处理。
4.4.4.4沼气管的最低点必须设置冷凝水集水器。
4.4.4.5沼气脱硫a)沼气中硫化氢含量主要由发酵原料决定。
可以同一地区、同一畜种类似沼气工程所产沼气中的硫化氢含量为参照；b)脱硫技术方案应根据工程具体情况作经济分析后再做确定。
干法脱硫法可参照表1确定。
表1沼气干法脱硫法选择沼气中硫化氢含量脱硫方法<2g/m3一级脱硫法2g/m3～5g/m3二级脱硫法c)脱硫装置（罐、塔）应设置两个，一备一用，应并联连接；d)脱硫装置宜在地上架空布置。
太原地区应设在室内，一般应设置脱硫间。
4.4.5沼气贮存4.4.5.1沼气贮存系统包括：贮气柜、流量计等。
4.4.5.2一般采用低压湿式贮气柜、低压干式贮气柜和高压贮气罐。
应根据具体情况作经济分析后确定。
4.4.5.3贮气柜容积应根据沼气的不同用途确定。
沼气用于炊用时，贮气柜的容积按日产量的55%～60%设计；沼气主要用于烧锅炉、发电等工业用气时，应根据沼气供求平衡曲线确定贮气柜的容积。
4.4.5.4贮气柜贮气压力，根据GB50028和贮气柜形式确定贮气柜的贮气压力。
沼气用具前的沼气压力应是其额定压力的2倍。
4.4.5.5贮气柜宜布置在气源附近。
4.4.5.6贮气柜必须设有防止过量充气和抽气的安全装置。
放空管应设阻火器。
阻火器宜设在管口处。
放空管应有防雨雪侵入和杂物堵塞的措施。
4.4.5.7湿式贮气柜水封池采用地上式，尽量避免地下式。
当采用地下式时，应设置排水放空设施。
4.4.5.8湿式贮气柜应设置上水管、排水管和溢流管；钟罩应设置检修人孔，直径不小于600㎜，钟罩外壁应设置检修梯。
4.4.5.9在寒冷地区，湿式贮气柜应设置供热系统。
4.4.5.10当湿式贮气柜钟罩与水封池均为钢板制造时，须做防腐处理，采用环氧沥青、氯化聚乙烯涂料、聚丁胶乳沥青涂料等防腐材料。
4.4.5.11贮气柜安全防火距离干式贮气柜之间的防火距离应大于较大贮气柜直径的2/3，湿式贮气柜之间的防火距离应大于较大贮气柜直径的1/2；贮气柜至烟囱的距离应大于20m；贮气柜至架空电缆的间距应大于15m；贮气柜至民用建筑或仓库的距离应大于25m。
4.4.5.12沼气贮气柜出气口处应设阻火器。
4.5后处理系统4.5.1“能源生态型”沼气工程后处理4.5.1.1“能源生态型”沼气工程的厌氧出水进贮液池后作液态有机肥用于农田，贮液池应根据沼液使用方向设计，不得造成二次污染。
4.5.1.2“能源生态型”沼气工程厌氧消化后的沼渣、沼液需做进一步的固液分离，分离出的沼液进贮液池后作液态有机肥用于农田，干化后的沼渣是良好的固态有机肥。
固液分离方法：沉淀池+干化场；机械分离+沉淀池。
4.5.2“能源环保型”沼气工程后处理后处理一般采用以下工艺：好氧处理系统；稳定塘；好氧处理系统+稳定塘；其他处理方法，如膜分离法、人工湿地等。
4.6验收应符合NY/T1220.3和NY/T1220.5的要求。
5运行5.1沼气工程运行维护及安全规定除应符合国家现行有关标准的规定外，尚应符合本标准。
5.2运行管理人员必须熟悉沼气工程处理工艺和设施、设备的运行要求与技术指标，并应持有高级沼气生产工职业资格证书。
5.3操作人员必须了解本工程处理工艺，熟悉本岗位设施、设备的运行要求和技术指标。
5.4各岗位应有本工程的工艺系统图、岗位责任、工作图表、操作规程等，并应示于明显部位。
5.5各岗位的操作人员，应切实执行本岗位的操作规程中的各项要求，按时准确地填写运行记录。
5.6设备启动前应做好全面检查和准备工作，确认无误后方可开机运行。
5.7操作人员发现运行异常时，应采取断电、断水等相应措施并及时报告负责人。
5.8各种设施、设备应保持整洁，避免水、泥、气泄漏。
6维护保养6.1应制定设备的维护保养计划，计划应包括设备、仪器、固定资产卡；部件记录；维修保养时间表；全年维修保养预算及开支。
6.2应建立日常保养、定期维护和大修三级维护保养制度。
6.3专业维修人员应熟悉机电设备、处理设施的维修保养计划及检查验收制度。
6.4锅炉、压力容器等设备重点部件的检修，应由相关职能部门认可的维修单位负责。
6.5场内的建、构筑物的避雷、防爆装置的安装要由气象、消防等专业部门进行安装调试，维修应符合气象和消防部门的规定，并申报有关部门定期测试。
