建筑给排水毕业设计指导书

《建筑给水排水工程》毕业设计一、目的和要求1、加深理解和巩固《建筑给水排水工程》所讲授的内容。

2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。

3、提高建筑给水排水的设计计算及绘图能力。

4、熟悉并能应用一些常用的设计规范、手册等资料。

5、培养独立的分析问题和解决问题的能力。

二、设计题目根据自己的图纸自己定三、工程设计依据1、市计委、城建局关于同意该建筑建设的批复2、建筑专业提供的土建设计图纸3、建设单位提供的市政给排水系统4、当地自来水公司的有关政策四、设计资料给水条件：该建筑以城市给水管网为水源，两路供水：一路距东面墙15m，接管点埋深1.5m，管径为200mm，另一路市政给水管道距本建筑南面10m，接管点埋深1.5m，管径为200mm。

管材为铸铁管，常年所提供的资用水头为0.20MPa。

最冷月平均水温为6℃，总硬度月平均最高值为9.8德国度。

城市管网不允许直接抽水。

排水条件：室内粪便污水需经化粪池处理后方可排入城市污水管网。

室外排水管道位于主体建筑西面，管道埋深2.5m，管径300mm，管材为混凝土管。

热源条件：该大厦以小区集中锅炉房提供的蒸汽为热媒。

五、设计要求1、设计说明书：室内给水系统选择、组成、主要设备；室内、室外消防系统的选择、组成；室内、室外排水系统的选择、组成；各组成的材料详细情况。

2、建筑给水排水系统计算：用水量计算表；给水、排水（含雨水）、消防水力计算表。

3、增压设备和调节构筑物计算及选择。

六、设计成果每位学生完成该大楼的扩大初步设计，其成果包括：1、设计说明书及设计计算书1份。

2、主要材料、设备表。

3、各层相应位置的给水、排水、消防管道及水箱等设备布置图。

其中一层平面图应包括污水、废水和雨水检查井以及化粪池。

4、给水、排水、消防管线系统图。

5、绘制施工详图。

（1）卫生间管道布置详图；（2）公用卫生间管道布置详图；（3）有助我卫生间的主卧卫生间管道布置详图。

七、设计时间本课程设计时间为四周，《建筑给水排水工程》一、设计的意义和任务《建筑给水排水工程》课程设计是学生在学完该课程后所必须进行的重要实践性教学环节。

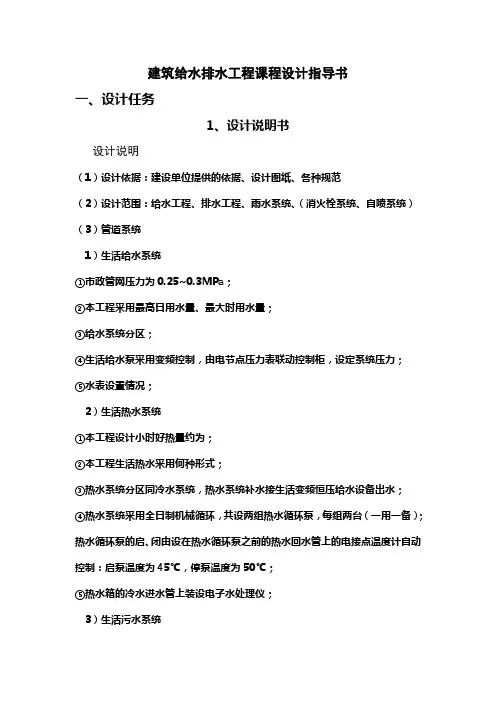

建筑给水排水工程课程设计指导书一、设计任务1、设计说明书设计说明（1）设计依据：建设单位提供的依据、设计图纸、各种规范（2）设计范围：给水工程、排水工程、雨水系统、（消火栓系统、自喷系统）（3）管道系统1）生活给水系统①市政管网压力为0.25~0.3MPa；②本工程采用最高日用水量、最大时用水量；③给水系统分区；④生活给水泵采用变频控制，由电节点压力表联动控制柜，设定系统压力；⑤水表设置情况；2）生活热水系统①本工程设计小时好热量约为；②本工程生活热水采用何种形式；③热水系统分区同冷水系统，热水系统补水接生活变频恒压给水设备出水；④热水系统采用全日制机械循环，共设两组热水循环泵，每组两台（一用一备）；热水循环泵的启、闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制：启泵温度为45°C，停泵温度为50°C；⑤热水箱的冷水进水管上装设电子水处理仪；3）生活污水系统①污废分流，通气管形式；②生活污水须经化粪池；隔油池；4）雨水系统①暴雨强度公式及设计重现期；②采用排水型式；③室外地面雨水经雨水口，由室外雨水管汇集，排入市政管网；5）消火栓给水系统①本建筑建筑性质及室内外消防用水量；②市政管网情况；③系统设置情况（地下室设水池，稳压装置设计，屋顶水箱设置，减压阀设置等）；④水泵接合器设置；⑤消火栓系统工作原理A、稳压设备控制平时管网由稳压设备保持在1.02~1.10MPa；B、消火栓给水泵控制C、消火栓布置及消火栓箱布置6）自动喷水灭火系统①建筑性质及设计危险等级；②设置泵房及湿式自动报警装置；③自动喷水灭火系统的动作过程描述；自动喷水系统为一个供水区，平时管网压力由稳压设备结合屋顶消防水箱维持；火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷水泵，并向消防中心报警。

自喷水泵自控设置详水泵房大样图中水泵控制说明。

④喷头选用型式；⑤室外水泵接合器设置；7）循环冷却水①本工程循环流量及干湿球温度；②系统采用型式；8）灭火器配置①危险等级及火灾类型；②灭火器型号及配置要求；施工说明（1）管材1）生活给水管和生活热水管①生活给水管采用；生活热水管采用；连接方式有；暗埋在墙槽内的管道应作防腐处理；②与设备、阀门、水表、水嘴连接时，应采用专用管件或法兰连接；2）排水①卫生间污废水管、通气管采用管材及连接方式；②与潜水排污泵连接的管道，均采用涂塑钢管，沟槽式或法兰连接。

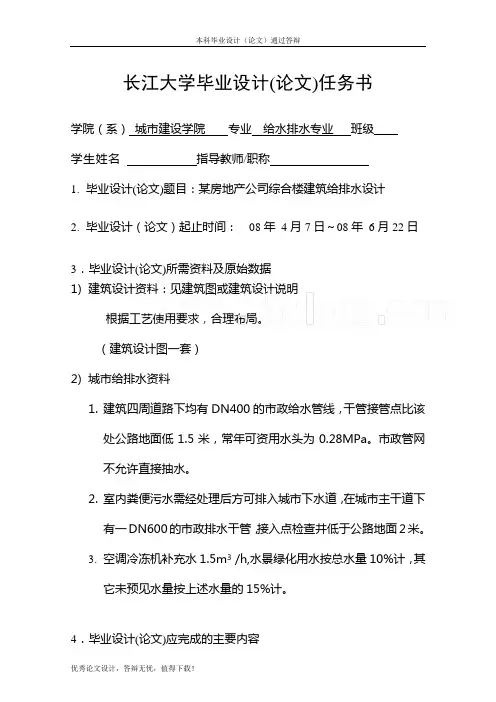

长江大学毕业设计(论文)任务书学院（系）城市建设学院专业给水排水专业班级学生姓名指导教师/职称1.毕业设计(论文)题目：某房地产公司综合楼建筑给排水设计2.毕业设计（论文）起止时间：08年4月7日～08年6月22日3．毕业设计(论文)所需资料及原始数据1)建筑设计资料：见建筑图或建筑设计说明根据工艺使用要求，合理布局。

（建筑设计图一套）2)城市给排水资料1.建筑四周道路下均有DN400的市政给水管线，干管接管点比该处公路地面低1.5米，常年可资用水头为0.28MPa。

市政管网不允许直接抽水。

2.室内粪便污水需经处理后方可排入城市下水道，在城市主干道下有一DN600的市政排水干管，接入点检查井低于公路地面2米。

3.空调冷冻机补充水1.5m3 /h,水景绿化用水按总水量10%计，其它未预见水量按上述水量的15%计。

4．毕业设计(论文)应完成的主要内容计算及说明部分内容1)科技论文翻译一篇(不少于2万字符)2)给排水设计说明书1.室内给水工程、消防工程、排水工程的系统选择、系统组成、主要设备。

2.管道及设备安装要求。

给排水设计计算书3.室内给水管网计算（低区、高区）4.消防给水计算（消火栓系统、自动喷淋系统）5.排水管网计算（排水管、通气管）绘图部分内容1)建筑室外管线总平面布置图 #1图幅或#2图幅2)建筑每层管线平面布置图（给排水、消防） #1图幅或#2图幅——自动喷淋系统单独出图3)主要用水点（厨房、卫生间等）平面布置图（适当放大比例）#1图幅或#2图幅4)轴测图 #1图幅或#2图幅5)水箱间或消防增压设备间大样图（任选其一）#1图幅或#2图幅6)图纸说明、图例及主要材料设备一览表（参见样图）#1图幅或#2图幅5．毕业设计(论文)的目标及具体要求毕业设计的目标：熟练掌握建筑给水排水设计的基本原理和设计方法.使具有工程意识、创新意识。

能够进行建筑给水排水工程的设计、规划、施工、管理。

设计进度1)熟悉、绘制建筑原图和搜集相关资料 1周2)初选系统及设备，初步进行管线、设备布置 1周3)绘制草图，进行水力、管网计算 3周4)根据计算结果调整完善初设 4周5)工程概算、整理说明书、计算书 1周6、完成毕业设计(论文)所需的条件及上机时数要求查阅资料：《建筑给水排水设计规范》（GB50015-2003）97年版《高层民用建筑设计防火规范》（GB50045-95）2001年版《汽车库、修车库、停车场设计防火规范》（GB50067-97）《自动喷水灭火系统设计规范》（GB50084-2001）《建筑灭火器配置设计规范》（GBJ140-90）97年版《给水排水设计手册》1册（常用资料）2册（建筑给水排水）11册（常用设备）材料设备续册1（管材、阀门）材料设备续册1（泵）材料设备续册1（消防器材及设备、卫生洁具及配件、保温隔振材料）《给水排水标准图集》S1\S2\S3《高层建筑给水排水设计手册》陈方肃主编湖南科技出版社2001上机时数：120机时任务书批准日期年月日教研室(系)主任(签字) 任务书下达日期年月日指导教师(签字) 完成任务日期年月日学生（签名）。

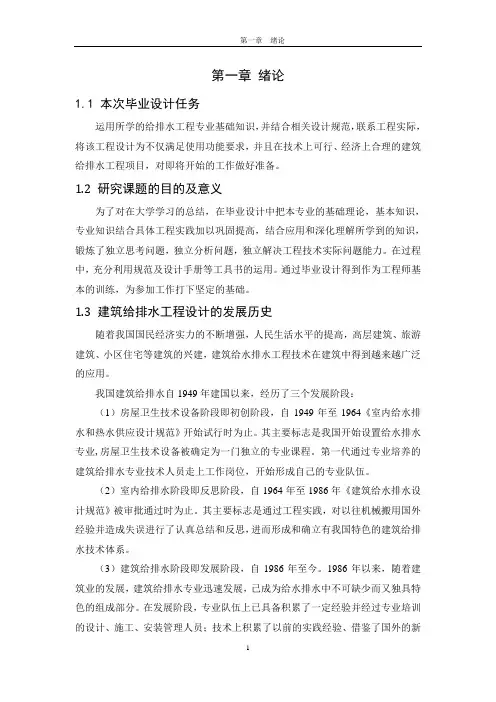

第一章绪论1.1 本次毕业设计任务运用所学的给排水工程专业基础知识，并结合相关设计规范，联系工程实际，将该工程设计为不仅满足使用功能要求，并且在技术上可行、经济上合理的建筑给排水工程项目，对即将开始的工作做好准备。

1.2 研究课题的目的及意义为了对在大学学习的总结，在毕业设计中把本专业的基础理论，基本知识，专业知识结合具体工程实践加以巩固提高，结合应用和深化理解所学到的知识，锻炼了独立思考问题，独立分析问题，独立解决工程技术实际问题能力。

在过程中，充分利用规范及设计手册等工具书的运用。

通过毕业设计得到作为工程师基本的训练，为参加工作打下坚定的基础。

1.3 建筑给排水工程设计的发展历史随着我国国民经济实力的不断增强，人民生活水平的提高，高层建筑、旅游建筑、小区住宅等建筑的兴建，建筑给水排水工程技术在建筑中得到越来越广泛的应用。

我国建筑给排水自1949年建国以来，经历了三个发展阶段：（1）房屋卫生技术设备阶段即初创阶段，自1949年至1964《室内给水排水和热水供应设计规范》开始试行时为止。

其主要标志是我国开始设置给水排水专业,房屋卫生技术设备被确定为一门独立的专业课程。

第一代通过专业培养的建筑给排水专业技术人员走上工作岗位，开始形成自己的专业队伍。

（2）室内给排水阶段即反思阶段，自1964年至1986年《建筑给水排水设计规范》被审批通过时为止。

其主要标志是通过工程实践，对以往机械搬用国外经验并造成失误进行了认真总结和反思，进而形成和确立有我国特色的建筑给排水技术体系。

（3）建筑给排水阶段即发展阶段，自1986年至今。

1986年以来，随着建筑业的发展，建筑给排水专业迅速发展，已成为给水排水中不可缺少而又独具特色的组成部分。

在发展阶段，专业队伍上已具备积累了一定经验并经过专业培训的设计、施工、安装管理人员；技术上积累了以前的实践经验、借鉴了国外的新技术，专业技术有了明显的突破和发展，其中消防给水系统在建筑给排水中的发展尤为突出；组织上成立了全国建筑给排水工程标准技术委员会和中国土木学会给排水学会建筑给水排水委员会。

摘要本设计是十二层教师公寓的建筑给排水设计，主要包括给水系统、排水系统、消防系统。

给水系统采用分区供水，一到十层为一区，由市政管网直接供水；十一层到十二层为二区，由水泵从地下贮水池加压供水，并设变频调速装置。

排水系统采用污、废水合流制，排水立管设专用通气管。

消防系统主要采用室内消火栓系统，火灾初期10min 消防用水量由屋顶消防水箱供给，消防水箱的水源由生活水泵从生活水池抽取；10min 后的消防启动消防水泵，从消防水池抽水供消火栓使用。

排水系统采用螺旋消能排水管材，就近排入市政污水管网。

关键词：建筑给排水高层建筑AbstractThis design is 12 teachers apartment building drainage design, including water supplysystem, drainage system, fire fighting system. Water supply system partition, 1 to 10 layers as a region, by the municipal water supply pipe network directly; 11 to 12 layers for thetwo district, the water pump from the underground cistern pressurized water supply, and afrequency conversion device. Drainage system using sewage, waste water drainage system,drainage pipe special. Fire control system is mainly used for indoor fire hydrant system, firefighting water consumption by the early 10min roof fire water supply, fire water tank of water by the water pump from the pool of life from life; after the fire started 10min fire pumps, water supply from the fire hydrant. Drainage system with spiral dissipation drainage pipe, into the nearest municipal sewage pipe network.Key words: building water supply and drainage, high-rise building.一、设计任务及资料1概述某建筑的室内给水排水设计，建筑所处地区（或城镇）自定；室内外高差在0.45~0.6m 范围内自选；室外有给水、排水管道；室外给水、排水管道埋深符合冰冻深度及覆土深度要求；室外给水管网的流量满足室内给水的要求;供水压力为0.45MPa、；室内给水、排水管道进出户位置及方向自定。

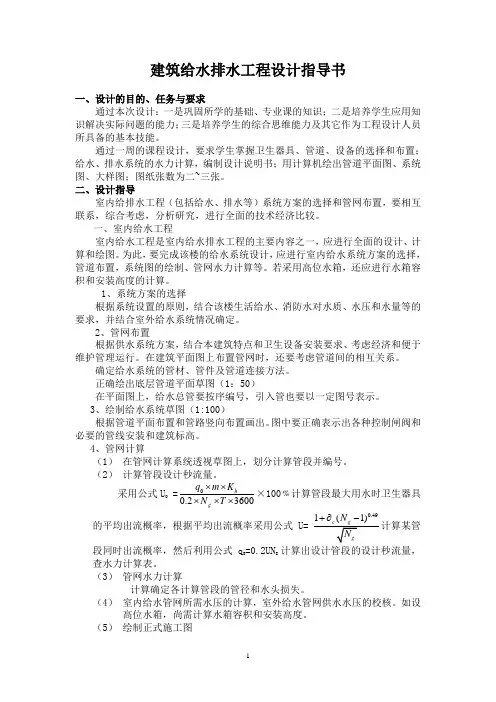

建筑给水排水工程设计指导书一、设计的目的、任务与要求通过本次设计：一是巩固所学的基础、专业课的知识；二是培养学生应用知识解决实际问题的能力；三是培养学生的综合思维能力及其它作为工程设计人员所具备的基本技能。

通过一周的课程设计，要求学生掌握卫生器具、管道、设备的选择和布置；给水、排水系统的水力计算，编制设计说明书；用计算机绘出管道平面图、系统图、大样图；图纸张数为二~三张。

二、设计指导室内给排水工程（包括给水、排水等）系统方案的选择和管网布置，要相互联系，综合考虑，分析研究，进行全面的技术经济比较。

一、室内给水工程室内给水工程是室内给水排水工程的主要内容之一，应进行全面的设计、计算和绘图。

为此，要完成该楼的给水系统设计，应进行室内给水系统方案的选择，管道布置，系统图的绘制、管网水力计算等。

若采用高位水箱，还应进行水箱容积和安装高度的计算。

1、系统方案的选择根据系统设置的原则，结合该楼生活给水、消防水对水质、水压和水量等的要求，并结合室外给水系统情况确定。

2、管网布置根据供水系统方案，结合本建筑特点和卫生设备安装要求、考虑经济和便于维护管理运行。

在建筑平面图上布置管网时，还要考虑管道间的相互关系。

确定给水系统的管材、管件及管道连接方法。

正确绘出底层管道平面草图（1：50）在平面图上，给水总管要按序编号，引入管也要以一定图号表示。

3、绘制给水系统草图（1:100）根据管道平面布置和管路竖向布置画出。

图中要正确表示出各种控制闸阀和必要的管线安装和建筑标高。

4、管网计算（1） 在管网计算系统透视草图上，划分计算管段并编号。

（2） 计算管段设计秒流量。

采用公式U 0 =00.23600h g q m K N T ⨯⨯⨯⨯⨯×100﹪计算管段最大用水时卫生器具的平均出流概率，根据平均出流概率采用公式U=0.491(1)N +∂-计算某管段同时出流概率，然后利用公式q g =0.2UN g 计算出设计管段的设计秒流量，查水力计算表。

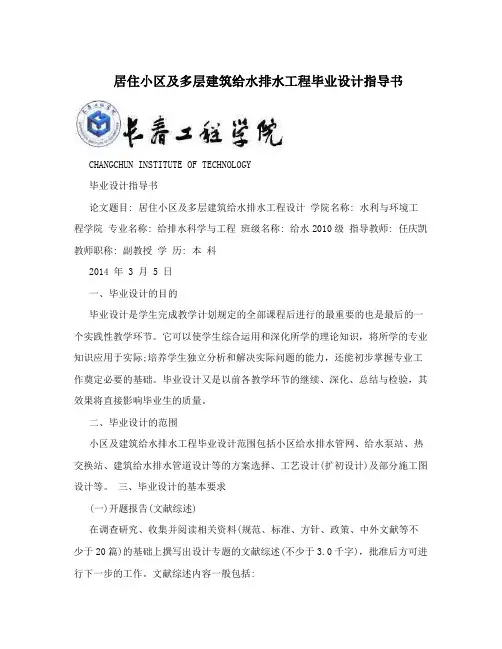

居住小区及多层建筑给水排水工程毕业设计指导书CHANGCHUN INSTITUTE OF TECHNOLOGY毕业设计指导书论文题目: 居住小区及多层建筑给水排水工程设计学院名称: 水利与环境工程学院专业名称: 给排水科学与工程班级名称: 给水2010级指导教师: 任庆凯教师职称: 副教授学历: 本科2014 年 3 月 5 日一、毕业设计的目的毕业设计是学生完成教学计划规定的全部课程后进行的最重要的也是最后的一个实践性教学环节。

它可以使学生综合运用和深化所学的理论知识，将所学的专业知识应用于实际;培养学生独立分析和解决实际问题的能力，还能初步掌握专业工作奠定必要的基础。

毕业设计又是以前各教学环节的继续、深化、总结与检验，其效果将直接影响毕业生的质量。

二、毕业设计的范围小区及建筑给水排水工程毕业设计范围包括小区给水排水管网、给水泵站、热交换站、建筑给水排水管道设计等的方案选择、工艺设计(扩初设计)及部分施工图设计等。

三、毕业设计的基本要求(一)开题报告(文献综述)在调查研究、收集并阅读相关资料(规范、标准、方针、政策、中外文献等不少于20篇)的基础上撰写出设计专题的文献综述(不少于3.0千字)，批准后方可进行下一步的工作。

文献综述内容一般包括:(1)前言:设计任务的来源、目的、意义和依据;工程概况(内容、规模、自然状况等);本项设计的工程范围及技术要求等。

(2)国内外小区及建筑给水排水工程技术综述:国内外小区及建筑给水排水工程技术应用概况，新理论、新技术、新产品、新工艺及工程存在问题的研究与探讨;结语(总结性评述)(3)设计的基本原则和指导思想:阐明本项设计自始至终应遵循的原则和指导思想以及要解决的主要问题。

(4)方案技术经济比较与选择:小区及建筑给水排水工程各系统均应提出不少于两套相对经济、可行的工程方案;初步选定各方案中系统、设备、管道等的型式和主要设计参数;确定主要设备的类型和性能参数;应对方案从技术和经济两个方面进行评述(技术先进性、经济合理性、运行安全可靠性等)，经过充分论证后，提出推荐的系统方案。

建筑给水排水课程设计指导书一、设计目的通过课程设计，使学生学会使用规范、手册，掌握建筑给水排水设计原则、方法和步骤，达到巩固消化所学课程主要内容，提高独立分析和解决工程实际问题的能力。

二、内容和要求1.本设计包括建筑内部给水、消防、热水和排水四部分，按二级湿陷性黄土考虑，应向结构专业提供室内管沟位置及尺寸和管道穿越基础的留洞位置及尺寸。

2.编制设计说明书、计算书，包括与设计有关的说明与计算，要求内容完整，计算正确，文理通顺，书写工整，约15～20页3.根据所给资料和建筑图，设计绘制以下六张图：①.底层给排水平面图；②.标准层给排水平面图；③.顶层给排水平面图；④.屋面给排水平面图；⑤.给水系统图（冷水、热水任选一）；⑥.消火栓给水系统图。

设计完成后，任务书、指导书和设计成果一并交回。

三、设计步骤1.给水系统部分①.确定引入管的位置、给水方式及管路图式，确定最高日用水量、最大时用水量。

②.布置给水干管、立管、配水支管等的位置，并对各竖管进行编号，绘制给水轴测图。

确定计算管路并编号，绘制水力计算用图。

③.按建筑性质，确定计算公式，列表求各管段的设计秒流量，完成给水管网水力计算。

④.按总设计秒流量选用水表，确定水表的水头损失。

⑤.依据水力计算结果，确定建筑所需的总水头，并将其与给水管网所提供的水头进行比较。

2.排水系统部分①.在各层平面图上布置排水横支管、立管、横干管和排出管的位置，并编号。

②.绘制排水轴测图。

③.绘制排水水力计算图并编号，列表求出各管段的设计流量、管径、坡度、标高。

3.消防系统部分①.根据建筑物性质，确定消防流量，求出消防水箱的容积及安装高度。

②.进行室内消火栓给水管道的布置及水泵结合期的设置。

③.绘制消防系统轴测图，确定计算管路及消防系统所需水压。

四、参考资料1.《建筑给水排水设计规范》GB50015-2003，中国计划出版社2.《建筑设计防火规范》GBJ16-87（2001年版），中国计划出版社3.《给水排水制图标准》GB/T50106-2001，中国计划出版社4.《建筑给水排水设计手册》-2，中国建筑工业出版社。

《住宅楼给排水管道系统》设计计算说明书设计题目：郑州市某住宅楼管道工程设计系别：建筑环境与能源工程系专业：建筑环境与设备工程学生姓名：陈帅指导教师：余海静王远红王增欣田长勋河南城建学院2011 年 12 月 27 日前言我们开了这半学期的城市给水排水课程，学习到关于基本的建筑给水排水规划基本原理及相关知识。

本次实习是我们专业在大学学习阶段中重要的实践教学环节。

通过本次实习，使我在所学的各类课程的基础上，了解该专业在建设工程中的地位、作用和社会需求。

在本次实习中，首先在指导老师的指导下先在图书馆借了相关资料，以便实习之中查阅。

紧接着先看一遍课本，为自己的实习定制了一个大致框架，以方便以后的流程。

之后就进入了紧张的实习之中了，每天的忙碌，每一天的收获。

虽然每天很累的，但通过本次实习确实有学到了许多知识，不只是给水排水规划的知识，还有一些所用到的知识得以复习。

比如在制图时，把自己学到的CAD知识用到实际中；在编排word文档时，有更深的了解了其中的知识。

最后依照指导老师要求，完成了本次实习各项内容的总结，各种信息的汇总，对在此次实习中了解调查到的知识点进行了归纳，通过电脑的编辑，严格按照规范化要求编制了实习报告书和图纸。

为了很好的完成给水排水工程设计任务，应了解：研究设计任务的内容，弄清本工程的规划设计范围和具体要求，然后进行翔实的基础资料调查。

在设计过程中受到了余文静老师的亲临指导，提出了很多建议和方法，让我们少走了很多弯路。

在此表示感谢，同时感谢我班同学的热忱帮助。

由于涉及内容和知识领域广泛，加之设计者水平有限，时间仓促，谬误很多，恳请批评指正。

目录前言第1章设计概况 (4)1.1 设计题目 (4)1.2 设计资料 (4)1.3 应完成的主要内容 (4)1.4 设计成果 (4)第2章给水系统 (5)2.1 生活给水方式的选择 (5)2.2 建筑给水系统组成 (5)2.2.1 引入管 (5)2.2.2 管材 (5)2.2.3 水表 (5)2.3 给水管道布置 (5)2.4 生活给水用水量 (6)2.4.1 多层住宅用水定额 (6)2.4.2 设计秒流量 (6)2.5 水力计算 (7)2.6 压力校核 (7)2.6.1 压力校核 (7)第3章建筑消防给水系统 (10)第4章排水系统 (11)4.1 排水方案 (11)4.2 排水设计秒流量 (11)4.3 排水管网的水力计算 (11)4.3.1 排水当量 (11)4.3.2 管材 (12)4.3.3 排水设计秒流量 (13)4.4 通气管及化粪池的设计 (16)4.4.1 通气管设计 (16)4.4.2 化粪池设计 (16)结束语 (18)参考资料 (19)第1章设计概况1.1 设计题目郑州市帝湖花园某住宅楼建筑给排水设计.1.2 设计资料1、该楼位于郑州市西郊，是座五层的住宅楼，层高 2.8 米。

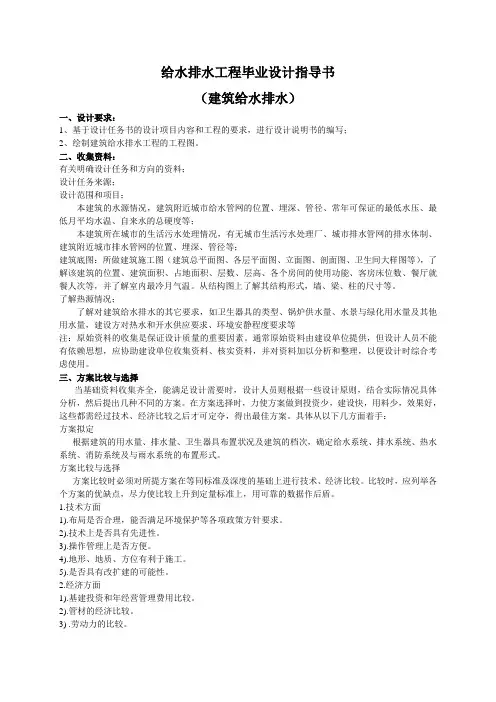

给水排水工程毕业设计指导书（建筑给水排水）一、设计要求：1、基于设计任务书的设计项目内容和工程的要求，进行设计说明书的编写；2、绘制建筑给水排水工程的工程图。

二、收集资料：有关明确设计任务和方向的资料；设计任务来源；设计范围和项目；本建筑的水源情况，建筑附近城市给水管网的位置、埋深、管径、常年可保证的最低水压、最低月平均水温、自来水的总硬度等；本建筑所在城市的生活污水处理情况，有无城市生活污水处理厂、城市排水管网的排水体制、建筑附近城市排水管网的位置、埋深、管径等；建筑底图：所做建筑施工图（建筑总平面图、各层平面图、立面图、剖面图、卫生间大样图等），了解该建筑的位置、建筑面积、占地面积、层数、层高、各个房间的使用功能、客房床位数、餐厅就餐人次等，并了解室内最冷月气温。

从结构图上了解其结构形式，墙、梁、柱的尺寸等。

了解热源情况；了解对建筑给水排水的其它要求，如卫生器具的类型、锅炉供水量、水景与绿化用水量及其他用水量，建设方对热水和开水供应要求、环境安静程度要求等注：原始资料的收集是保证设计质量的重要因素。

通常原始资料由建设单位提供，但设计人员不能有依赖思想，应协助建设单位收集资料、核实资料，并对资料加以分析和整理，以便设计时综合考虑使用。

三、方案比较与选择当基础资料收集齐全，能满足设计需要时，设计人员则根据一些设计原则，结合实际情况具体分析，然后提出几种不同的方案。

在方案选择时，力使方案做到投资少，建设快，用料少，效果好，这些都需经过技术、经济比较之后才可定夺，得出最佳方案。

具体从以下几方面着手：方案拟定根据建筑的用水量、排水量、卫生器具布置状况及建筑的档次，确定给水系统、排水系统、热水系统、消防系统及与雨水系统的布置形式。

方案比较与选择方案比较时必须对所提方案在等同标准及深度的基础上进行技术、经济比较。

比较时，应列举各个方案的优缺点，尽力使比较上升到定量标准上，用可靠的数据作后盾。

1.技术方面1).布局是否合理，能否满足环境保护等各项政策方针要求。

建筑给排水课程设计指导书土木建筑工程学院建筑环境与设备工程专业一、课程设计基本目的与要求：建筑给排水课程设计是建筑环境与设备工程专业本科重要的课程设计之一。

课程设计是专业课教学的重要组成部分，是理论学习的深化和应用。

通过课程设计，使学生自觉地树立精心设计的思想，理论联系实际的学风，掌握—般民用或工业建筑给水以及排水工程的设计程序、方法和步骤。

了解和熟悉本领域的新材料、新设备、新方法和新技术。

熟悉国家和地方的有关规定和技术措施，学会使用有关的技术手册和设计资料，提高计算和绘图技能，提高对实际工程问题的分析和解决能力。

二、设计步骤及设计说明书的编写根据设计任务书中给定的设计题目及具体要求，按照收集资料当量计算确定方案水力计算绘制施工图的步骤进行设计，并将各步骤的主要依据成果与结论写入设计说明书。

设计主要内容及注意事项指示如下：(一)设计的原始资料1．气象资料根据设计任务书中给出的建筑物所在地区，在《建筑给水排水设计规范》 (以下简称规范)中,查出该地区的有关气象参数。

2．土建资料根据土建图纸（建筑平面图、主要立面图和门窗表），找出建筑物的建筑特点（建筑物的方位、层数）。

3．根据任务书中给出的水源条件，确定给排水以及消防入口的位置和参数。

(二)给排水当量计算1．对该建筑卫生间进行分析。

2．根据卫生间使用特点，确定其给排水方式。

(参阅《规范》)。

(三)消防管道流量确定根据规范确定室内消防管网的布置形式以及消防用水量。

(四)根据系统型式的确定，进行管道布置及水力计算1．合理确定给排水系统的型式，根据建筑物用途、特点比较各种系统形式，选择满足技术经济要求的最佳设计方案。

2．管道布置管道布置应注意下列几点：（1）主管尽量布置在卫生间墙角处。

（2）主管尽量靠近排水当量最大的用水点（如卫生间大便器）。

（3）注意排水管道不宜过长。

（4）注意给排水干管的位置，坡度与建筑上是否有冲突。

（5）要考虑各类附件(阀门、伸缩器、泄水、支架等)的安装,管道保温等问题。

建筑给水排水工程课程设计任务书指导书编写人新疆建设职业技术学院设备工程系二○○三年十二月一、设计题目乌鲁木齐市某住宅楼给水排水工程二、设计目的课程设计的目的是巩固已学的基础课及专业课知识，训练学生综合运用所学的知识分析和解决问题，培养学生独立完成建筑内给排水工程初步设计的能力。

通过课程设计，应熟悉和了解建筑给排水工程的一般设计原则、步骤和方法，了解建筑给排水方案的比较原则和方法，掌握冷水、排水系统计算方法，掌握初设图的设计与绘制方法以及设计说明书的编写。

三、设计任务乌鲁木齐市某住宅楼，建筑物地上六层，地下一层。

要求设计该建筑室内给水、排水工程。

四、设计原始资料（一）建筑设计资料1、建筑工作图2、建筑物地上6层，每层层高均为２.８ｍ。

地下室1层，地面标高为－２.２ｍ。

室外地坪标高为－０.８ｍ。

３、建筑物每户均设置卫生间和厨房。

卫生间内设洗脸盆、坐式大便器、淋浴器各一件，设家用洗衣机龙头一个。

厨房内设洗涤盆一个。

（二）城市给排水资料１、给水水源该建筑物以城市给水管网为水源，建筑物北面有一条ＤＮ２５０市政给水干管，其埋深为１.８ｍ，常年提供的资用水头为０.３６ＭＰａ（３６ｍＨ２Ｏ），水量充足。

城市管网不允许直接抽水。

２、排水条件该地区无生活污水处理厂，城市排水管道为污、废水与雨水合流制排水系统。

在本建筑北面有一条ＤＮ４００的市政排水管，其管底相对标高为－２.６ｍ。

（三）气象资料：乌鲁木齐市冬季最大冰冻深度为１.３３ｍ。

五、设计内容（一）确定给水、排水系统的方案（二）室内给水、排水设计计算１、最高日、最大时用水量２、给水管网的水力计算３、排水管网的水力计算（三）设计图纸：详见设计要求六、设计要求１、设计说明书和计算书一份２、绘制初步设计图纸４张（１）地下室给水、排水管道平面图（２）标准层给水、排水管道平面图（３）卫生间给水、排水平面图（卫生间给水、排水大样图）（４）给水、排水系统图七、设计完成时间：１.０周八、设计步骤和方法（一）设计准备熟悉设计原始资料，明确设计目的、内容和要求。

第一部分工程概况及设计资料1 工程概况1.1 设计题目三亚丽湾大酒店建筑给水排水工程设计1.2目的和作用培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。

通过毕业设计的综合训练，培养提高学生调查研究、查阅文献、收集运用知识的能力；综合分析、制定设计方案的能力；并进一步培养提高学生的计算。

绘图、运用工具书和编写说明书的技能，以及运用计算机计算、绘图和进行外语翻译的能力。

1.3 设计任务根据上级有关部门批准的设计任务书，拟在三亚市建筑造一幢十四层的宾馆，要求设计该建筑内给水排水工程，具体设计项目为：1、室内给水工程2、室内排水工程3、室内消防工程4、室内热水工程1.4 设计要求1.4.1三亚丽湾大酒店建筑给水排水工程设计要求（1）根据建筑的性质、用途，室内设有完善的给排水卫生设备；（2）该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵；（3）自动洒水系统通过温感自动工作；（4）生活水泵要求自动启闭；（5）所有管道采用暗装敷设方式。

1.4.2 设计成果要求（1）按设计任务，编写计算说明书一份，要求不少于60页。

（2）绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）。

数量10张以上，要求用计算机绘图。

2设计文件及设计资料2.1上级主管部门批准的设计任务书2.2建筑设计资料该建筑是一座集餐饮、娱乐、客房为一体的综合性宾馆建筑，地下一层，地上十四层。

地下一层为设备层，标高为-5.1m，包括泵房、锅炉房、配电室等；首层室内地面标高为±0.00米，包括进门大厅、多功能厅、服务间等，二层设有餐厅、多功能厅等，三层设有棋牌室、多功能厅等，四层设有洗浴、美容美发、会议等，一～四层层高均为4.2米；五~十四层为客房，五～十四层每层层高为3.6米。
