人工心肺机原理及电源故障维修1例y

  • 格式：pdf
  • 大小：153.75 KB
  • 文档页数：1

Ly 2 1
K3 K3 110 V
R11
2 y K2
1 Rtv
sw
y
2
K1 1
B2
R5
C2
K1
R2 24 V DC D3
R3 D4
R4
R10
计算
机板
RX
T1
T2
R7
R1
B1
R6
K2
C3
N
110VDC
图 2 适配器电路原理图
A'
24
C' 环形变压器
示），开机电流走向是从 L 到 K3 中心点，一路 经 K3 常闭触点到计算机板；另一路经过 K2 到 2 个单向可控硅。 T1 k 端阴极 T2 a 端阳极，如 果 T1T2 控制极有触发信号， 可控硅导通到环 形变压器初级形成一个主回路。 从电路原理 上分析，T1 T2 导通是由计算机板控制构成一
使 用 维 修 OPERATION & MAINTENANCE

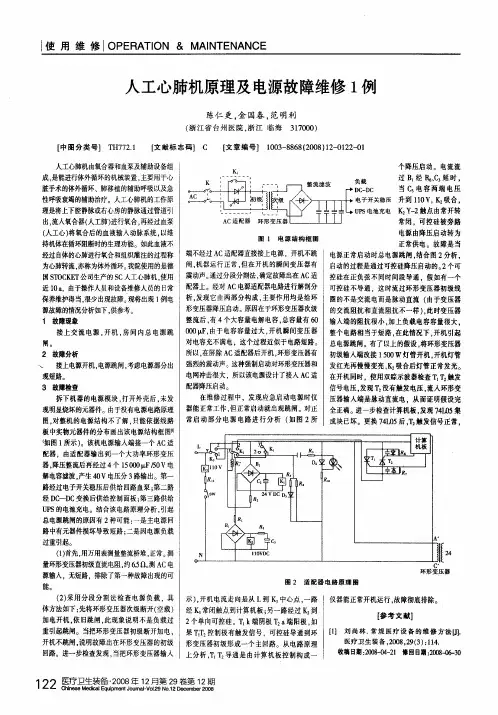

人工心肺机原理及电源故障维修 1 例
陈仁更，金国春，范明利 （浙江省台州医院，浙江 临海 317000）
[中图分类号] TH772.1 [文献标志码] C [文章编号] 1003－8868（2008）12-0122-01
人工心肺机由氧合器和血泵及辅助设备组 成，是能进行体外循环的机械装置，主要用于心 脏手术的体外循环、 肺移植的辅助呼吸以及急 性呼吸衰竭的辅助治疗。 人工心肺机的工作原 理是将上下腔静脉或右心房的静脉通过管道引 出，流入氧合器（人工肺）进行氧合，再经过血泵 （人工心）将氧合后的血液输入动脉系统，以维 持机体在循环阻断时的生理功能。 如此血液不 经过自体的心肺进行氧合和组织灌注的过程称 为心肺转流，亦称为体外循环。 我院使用的是德 国 STOCKET 公司生产的 SC 人工心肺机，使用 近 10 a， 由于操作人员和设备维修人员的日常 保养维护得当，很少出现故障。 现将出现 1 例电 源故障的情况分析如下，供参考。 1 故障现象
电源由降压启动转为 正常供电。 故障是当 电源正常启动时总电源跳闸，结合图 2 分析，
闸，机器运行正常，但在开机的瞬间变压器有 震动声。 通过分段分割法，确定故障出在 AC 适 配器上。 经对 AC 电源适配器电路进行解剖分 析，发现它由两部分构成，主要作用均是给环 形变压器降压启动。 原因在于环形变压器次级 整流后，有 4 个大容量电解电容，总容量有 60 000 μF，由于电容容量过大，开机瞬间变压器 对电容充不满电， 这个过程近似于电路短路。 所以，在屏除 AC 适配器后开机，环形变压器有 强烈的震动声。 这种强制启动对环形变压器和 电网冲击很大， 所以该电源设计了接入 AC 适 配器降压启动。
（1）首先，用万用表测量整流桥堆，正常。 测 量环形变压器初级直流电阻，约 6.5 Ω。测 AC 电 源输入， 无短路， 排除了第一种故障出现的可 能。
（2）采用分段分割法检查电源负载， 具 体方法如下：先将环形变压器次级断开（空载） 加电开机，依旧跳闸，此现象说明不是负载过 重引起跳闸。 当把环形变压器初级断开加电， 开机不跳闸，说明故障出在环形变压器的初级 回路。 进一步检查发现，当把环形变压器输入
K AC
K1 初级 次级
整流滤波
负载 DC-DC 电子开关稳压
UPS 电池充电
个降压启动。 电流流 过 B1 经 R6、C3 延 时 ， 当 C3 电 容 两 端 电 压 升到 110 V， K2 吸合， K2 Y-2 触点由常开转
AC 适配器 环形变压器
常闭， 可控硅被旁路
图 1 电源结构框图 端不经过 AC 适配器直接接上电源， 开机不跳
接上交流电源，开机，房间内总电源跳 闸。 2 故障分析
接上电源开机，电源跳闸，考虑电源部分出 现短路。 3 故障检查
拆下机器的电源模块，打开外壳后，未发 现明显烧坏的元器件。 由于没有电源电路原理 图，对整机的电源结构不了解，只能依据线路 板中实物元器件的分布画出该电源结构框图[1] （如图 1 所示）。 该机电源输入端接一个 AC 适 配器， 由适配器输出到一个大功率环形变压 器，降压整流后再经过 4 个 15 000 μF /50 V 电 解电容滤波，产生 40 V 电压分 3 路输出。 第一 路经过电子开关稳压后供给四路血泵；第二路 经 DC—DC 变换后供给控制面板；第三路供给 UPS 的电池充电。 结合该电路原理分析，引起 总电源跳闸的原因有 2 种可能：一是主电源回 路中有元器件损坏导致短路；二是因电源负载 过重引起。
在维修过程中， 发现应急启动电源时仪 器能正常工作，但正常启动就出现跳闸。 对正 常启动部分电源电路进行分析 （如图 2 所
启动的过程是通过可控硅降压启动的。 2 个可 控硅在正负弦不同时间段导通， 假如有一个 可控硅不导通， 这时流过环形变压器初级线 圈的不是交流电而是脉动直流 （由于变压器 的交流阻抗和直流阻抗不一样），此时变压器 输入端的阻抗很小，加上负载电容容量很大， 整个电路相当于短路，在此情况下，开机引起 总电源跳闸。 有了以上的假设，将环形变压器 初级输入端改接 1 500 W 灯管开机，开机灯管 发红光再慢慢变亮，K2 吸合后灯管正常发光。 在开机同时， 使用双踪示波器检查 T1 T2 触发 信号电压，发现 T2 没有触发电压，流入环形变 压器输入端是脉动直流电， 从而证明假设完 全正确。 进一步检查计算机板，发现 74L05 集 成块已坏。 更换 74L05 后，T2 触发信号正常，
仪器能正常开机运行，故障彻底排除。
[参考文献]
[1] 刘 尚 林 . 常 规 医 疗 设 备 的 维 修 方 法 [J]. 医 疗 卫 生 装 备 ，2008 ，29（3 ）：114.
收稿日期：2008-04-21 修回日期：2008-06-30
１２２ 医疗卫生装备·２００８ 年 １２ 月第 ２９ 卷第 １２ 期 Chinese Medical Equipment Journal·Vol．ห้องสมุดไป่ตู้9 No．12 December 2008
