电池巡检仪在直流屏、UPS、EPS中的应用电池巡检仪是为满足直流屏、UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。

可完成对电池组电压、电池电流、单体电池电压、电池环境温度及电池放电计量等监测和告警功能。

适用于对2V、6V、12V蓄电池进行在线监测，产品自动分档测试。

蓄电池巡检仪自带24节电池巡检功能 每个测量端口均采用光藕进行隔离。

另外 可通过扩展BAT2.3电池巡检单元实现120节电池巡检功能。

内置标准RS485通讯接口实现上位机通讯功能。

一、功能1、单体电池监测具有过压、欠压和差压报警功能 准确查找故障电池；2、检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻 ；3、放电计量，记录放电电压、电流、放电容量和放电时间；4、完善的故障报警功能；5、开放式通讯协议设计RS485串行通讯接口；6、支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能可方便的与电力自动化系统对接实现电池系统自动巡检；7、可按现场实际情况设定巡检电池节数并接线 如18节时只需完成BAT00至BAT18接线, 当超过24节电池时需通过485通讯接口扩展电池巡检单元；二、特点1、模块化设计、可扩展方便，可配置1~16个电池采集模块，实现1~384节单体电池电压采集；2、最多可监测2组独立的蓄电池组，配置灵活操作简单；3、每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；4、通过液晶显示屏实现人机界面可视化操作；5、完善的告警处理及记录功能可快速查询当前故障内容；6、完善的远程通信功能通过RS485接口实现“遥测” “遥信”等功能；三、通讯电源电池管理在线检测的必要性：任何行业的发展都在追求经济效益和社会效益，但所有这些都是在安全的前提下实现的。

在通信电源中的蓄电池组实际运行中，由于蓄电池组故障带来的惨重后果比比皆是：2003年元月沈阳军区某中心站因通信电源中蓄电池组性能严重下降，造成通信交换机停机45分钟。

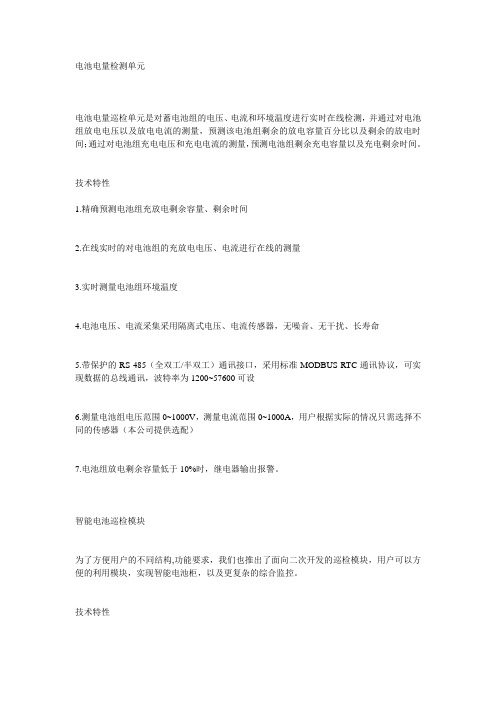

电池电量检测单元
电池电量巡检单元是对蓄电池组的电压、电流和环境温度进行实时在线检测，并通过对电池组放电电压以及放电电流的测量，预测该电池组剩余的放电容量百分比以及剩余的放电时间；通过对电池组充电电压和充电电流的测量，预测电池组剩余充电容量以及充电剩余时间。

技术特性
1.精确预测电池组充放电剩余容量、剩余时间
2.在线实时的对电池组的充放电电压、电流进行在线的测量
3.实时测量电池组环境温度
4.电池电压、电流采集采用隔离式电压、电流传感器，无噪音、无干扰、长寿命
5.带保护的RS-485（全双工/半双工）通讯接口，采用标准MODBUS-RTC通讯协议，可实现数据的总线通讯，波特率为1200~57600可设
6.测量电池组电压范围0~1000V，测量电流范围0~1000A，用户根据实际的情况只需选择不同的传感器（本公司提供选配）
7.电池组放电剩余容量低于10%时，继电器输出报警。

智能电池巡检模块
为了方便用户的不同结构,功能要求，我们也推出了面向二次开发的巡检模块，用户可以方便的利用模块，实现智能电池柜，以及更复杂的综合监控。

技术特性
1.宽输入测量范围2-15V，可以直接支持2V,4V,6V,12V等电池
2.配套高精度隔离变压器，方便用户快速实现成品设计，
3.专门的脉冲激励，多重反馈测量算法，测量分辨率高达0.001V
4.提供TTL 电平UART接口，及发送、接收控制使能采用通用的MODBUS通讯协议(RTU)
5.提供专用的配套整定校准软件。

6.提供多路扩展IO输入，可配合用户特殊要求定制
7.开放的通讯协议，接受特殊定制，可提供二次开发接口。

资料来源：。

BAT-108 电池巡检仪BAT-108型电池巡检仪功能是对蓄电池组的单电池电压的巡检和整电池组电压的检测，主要应用于发电厂、变电站或其他行业中的直流屏内蓄电池组的电压监视。

本电池巡检仪具有单电池和电池组的过压、欠压继电器接点输出，及音响报警指示；具有实时时钟；巡检仪内部核心电路与被测电池回路完全隔离，使仪表可靠性更高；具有RS232或RS485接口，可与PC机交换数据，实现遥测等功能。

使用电池巡检仪可以使直流屏的蓄电池状态得以实时监测，能够及时发现失效电池，以保证直流屏的安全运行，提高系统的可靠性和自动化程度。

电池巡检仪也用于定期对蓄电池进行的容量测试试验，利用仪表的自动测量功能，可大大减少试验过程中繁琐的人工测量、手工记录等操作。

本装置采用微机对采样信号进行即时分析和处理，检测准确、灵敏，能实时监测和显示直流系统电压。

各种参数设定通过键盘输入，可灵活更改，人机界面友好。

1.功能及原理测量功能:提供108节单体电池检测,可测量任意规格电池，或者多节电池串连测量。

提供电池总电压与电池电流的测量。

提供1路电池温度监测，监测电池体表温度或电池安装环境温度。

校准功能:通过LCD和按键校准各种测量值，操作方法见“操作说明”。

通讯功能:配有标准RS-232和RS485接口，方便接入电站自动化系统，能够满足电厂自动化和电力系统无人变电站的要求。

人机接口功能:系统配有LCD显示屏、薄膜键盘、声光告警器；通过LCD显示屏显示系统工作信息；通过薄膜键盘配合LCD显示可以方便快捷的完成系统的配置和参数的修改；系统根据设置参数自动处理系统告警，并用汉字显示系统故障内容，同时发出声光告警。

故障输出:系统对故障信息提供1组继电器常开触点输出，供用户需要时使用。

背光功能:当系统3分钟无操作且无故障，关掉显示，以保护液晶屏，增加使用寿命。

当有操作或有故障时重新触发显示。

时钟功能:具有实时时钟，提供准确时间，能记录故障发生时间。

电池巡检仪的工作原理
电池巡检仪可以通过以下方式工作：
1. 采集电池数据：电池巡检仪通过电压、电流和温度传感器等装置，实时采集电池组的相关数据。

其中电压传感器用于测量电池组的电压值，电流传感器测量电池组的电流值，温度传感器用于监测电池组的温度变化。

2. 数据存储和处理：采集的电池数据被传输到电池巡检仪中，进行存储和处理。

通常，电池巡检仪内部拥有一块储存芯片，用于保存历史数据和设置参数。

同时，电池巡检仪上的处理器可以对采集的数据进行分析和计算，如计算电池的容量、剩余寿命等信息。

3. 数据显示和报警：电池巡检仪通常配备有显示屏，用于显示电池组的实时状态和数据。

通过显示屏，用户可以直观了解电池的电压、电流、温度等参数，并监测电池组的工作情况。

此外，电池巡检仪还可以根据设定的阈值，自动进行报警提醒，当电池组出现异常或达到预警状态时，发出声音或光信号进行提醒。

4. 数据传输和通信：电池巡检仪通常具备数据传输和通信功能，可以通过USB接口或无线方式与计算机或其他设备进行数据
传输和通信。

通过与其他设备连接，电池巡检仪可以实现数据的导出、远程监控和远程管理等功能。

综上所述，电池巡检仪通过实时采集、存储、处理和显示电池
数据，提供了对电池组工作状态的监测和分析，以及异常报警和数据传输等功能。

UPS电池巡检仪1. 概述BU01 UPS电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。

可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。

适用于对2V、6V、12V蓄电池进行在线监测。

BU01蓄电池巡检仪自带24节电池巡检功能，每个测量端口均采用光藕进行隔离。

另外，可通过扩展BU02电池巡检单元实现120节电池巡检功能。

内置标准RS485通讯接口，实现上位机通讯功能。

2．功能●单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池；●检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻；●放电计量：记录放电电压、电流、放电容量和放电时间；●完善的故障报警功能；●开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检；●系统对故障信息提供继电器常开触点输出；●可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAT00至BAT18接线, 当超过24节电池时，需通过485通讯接口扩展电池巡检单元。

3. 特点●可通过扩展电池巡检单元，实现120节单体电池电压采集功能；●最多可监测4组独立的蓄电池组；●配置灵活，操作简单；●每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；●通过液晶显示屏，实现人机界面可视化操作；●完善的告警处理及记录功能，可快速查询当前故障内容；●完善的远程通信功能，通过RS485接口实现“遥测”，“遥信”等功能。

4. 主要技术参数●工作电压：DC80~320V/AC220V●单体电压测量精度：≤±0.3%●单体电压测量范围：0.5V~16V●电池组电压测量精度：≤±0.5%●电池电流测量精度：≤±0.5%●电池温度测量精度：≤±1℃●连接端口：远程通讯接口RS485 1路智能设备接口RS485 1路单体电池采集路数24路电池电电流采集2路电池温度采集2路干节点输出1路●外型尺寸（长X宽X深）：180X142X57mm●整机重量：≤1Kg●工作环境温度：－15℃～55℃5.外形及安装尺寸本产品采用嵌入式安装，用户只需在面板上开一个152*136mm的方孔，将本产品卡入其上，然后从反面拧紧螺丝即可。

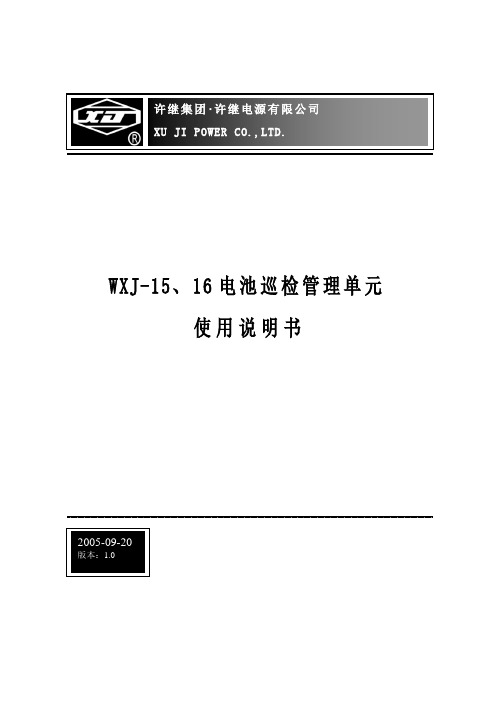

许继集团･许继电源有限公司XU JI POWER CO.,LTD.WXJ-15、16电池巡检管理单元使用说明书2005-09-20版本：1.01概述1.1 适用范围WXJ-15是网络式测量模块，可测量2V、12V等级的单只电池电压，可以独立使用也可以配合WZCK 系列微机直流监控或WXJ16电池巡检管理单元来使用。

WXJ-16电池巡检管理单元是本公司按照分散采集，集中控制的思想生产制造，管理WXJ-15电池巡检测量单元的装置。

它提供友善的人机接口，处理WXJ-15上送的数据并依据这些数据进行报警、显示等功能。

这些有助于及时发现异常电池、实时记录不同工作状态下每一只电池的电压，确保整组蓄电池电压的均衡性，提高蓄电池的维护水平和自动化水平。

该装置适用于各种电压等级的变电站及火电厂、水电站，并且可与自动化监控系统相联，满足变电站无人值班运行要求。

2 主要技术性能及参数环境参数1．1环境温度： -10 ℃～+55 ℃1．2大气压力： 80～110Kpa。

1．3相对湿度：不大于90％（25℃）。

1．4工作位置：垂直，最大斜度不大于5°。

1．5使用地点应具有防风沙、雨、雪的设施；无腐蚀性气体；无爆炸性气体的环境中。

1．6使用地点不允许有强烈的震动与冲击。

2性能和特点2.1 WXJ-15 模块2.1.1 采用AVR单片机，运算速度快、可靠性高。

2.1.2 软件与硬件均有看门狗，可极大的提高系统的稳定性及可靠性。

2.1.3 采用高精度积分型AD,测量精度高、抗干扰性能优异。

2.1.4 独立设置“尾电池“参数，方便电池分组及接线。

2.2 WXJ-16 装置2.2.1 主处理器采用32位MCU，提高系统的运行效率。

2.2.2 新型人机接口，触摸屏输入及菜单式设计，大屏幕点阵式液晶显示器，全汉字显示，操作简便，便于学习；并具有强大的在线帮助功能，单片机控制触摸屏输入，新颖直观，极大地方便了操作和维护。

2.2.3 各种实时数据、信息状态和告警信息的显示直观、明了，可使用户及时、准确地掌握实时电池电压状况。

工业技术INDUSTRY TECHNOLOGY电力系统和大型企业的直流系统的安全稳定运行直接影响现场高压设备继电保护及自动装置的安全稳定运行。

为了提高直流系统的运行状态，保证现场供电系统的安全稳定运行，必须对现场直流系统的蓄电池的运行状态进行定期试验和监测，及时发现蓄电池在运行中存在异常和不足，对其进行改善和解决。

蓄电池巡检仪可为现场运行维护人员提供技术数据和现场运行监测支持，对其在线进行检查，发现蓄电池异常情况进行报警提示，让维护人员对故障蓄电池进行检查和更换，提高直流系统的安全稳定运行。

一、蓄电池巡检仪的结构与工作原理1.蓄电池巡检仪分类。

现场使用的蓄电池巡检按其监测功能可分为带监测内阻和不带内阻型两种；按检查电池回路可分为：18路、24路、108路等；按其检查蓄电池电压等级分为：2V 、6V 、12V 。

2.蓄电池巡检仪的结构及功能。

本蓄电池电压巡检仪采用模块化设计，包括巡检采样模块，按键输入模块，显示报警模块，通信模块4个模块。

巡检采样模块：通过光耦隔离和信号传输，对每节电池进行电压采样。

按键输入模块：通过按键设置各种参数。

显示报警模块：通过LED 数码管将参数和采样量输出，当故障时进行声光报警通信模块：通过RS-232协议与上位机进行通讯，将各种参数和采样量输出至上位机，以供上位机进行各种操作。

蓄电池巡检仪功能如图1所示：3.蓄电池巡检仪工作原理。

现实中常用的蓄电池巡检仪都采用热敏电阻限流，光电隔离手段进行采集，线性函数进行计算；采取温度补偿功能提高现场电压采集的精度；对采集到的数据显示到蓄电池巡检仪具备的液晶显示器上以便现场运行维护人员进行观察和提供参考，出现异常蓄电池时并提供报警信息或通过RS485或RS232通讯到上位机，使报警信息和现场监测数据上传至上位机中，运行维护人员进行观察和提供参考。

各检测单元将检测到的电流、电压和温度数据按CAN 总线规范存储到CAN 缓冲区，并启动发送命令将数据发送到CAN 总线上，这些数据通过CAN 总线向上位机进行发送J 。

电池巡检单元模块说明一、概述电池巡检模块是对蓄电池在线检测的一种设备，单一模块可采55节2V电池，采用高精度A/D及CPU控制，采用数字口与上位机通讯，采样回路与数字口隔离，因此该模块采样精度高，采样速度快，可靠性高，可2个模块并联使用，达到110节电池巡环检测。

二、使用方法电池巡检单元模块为板后安装，见图一外形尺寸和面板示意图图一外形尺寸单位mm面板示意图此模块为我公司产品，我公司专业生产直流屏、UPS、EPS，有需要请联系：183******** 138********端口定义：接线方法：工作电源接入控母；该模块有防反接功能，如果电源接线不正确，电源指示灯将不亮；只有接线正确后，红色的电源指示灯将被点亮。

温度探头可用屏蔽线接入电池柜内；485A及485B对应接入监控的内部通讯的485A及485B；如果与上位监控正常通讯时，工作指示灯将闪烁，说明此时通讯正常；如果工作指示灯常亮或常灭说明模块与监控之间没有通讯上。

该模块内部有看门狗防止模块工作不正常，同时还备有复位按键，如有需要可以按下复位按键，使该模块重新开始工作。

该模块的地址编码开关是针对使用多个电池巡检模块用的，具体设置请参考模块面板的地址编码图；当系统只使用一个电池巡检模块时，按照地址表编码上的“1”设置。

电池接入请从第一节开始顺序往下接，如接错，将损坏采样模块；电池巡检仪的接口定义和接线方法：B- 接第1节电池的负极；B1接第1节电池的正极；B2接第2节电池的正极；… …B18接第18节电池的正极；… …B55接第55节电池的正极；三、主要技术参数：１、最大采样节数：55节2、单电压采样范围：1-5V3、温度采样范围：-20℃∽99℃注意事项：在接入模块时，请先将该模块电源切断，在采样插头处用万用表校验每节电池正负极有无接反，第一节电源负极与最后一节电池正极电压是否正常，如正常，再将电池采样接头插入采样接口，请仔细检查两个插头有无插错位置，确认后，将供电电源接入。

电池巡检单元模块说明一、概述电池巡检模块是对蓄电池在线检测的一种设备，单一模块可采24节2V-12V电池，采用高精度A/D及CPU控制，采用数字口与上位机通讯，采样回路与数字口隔离，因此该模块采样精度高，采样速度快，可靠性高，可5个模块并联使用，达到120节电池巡环检测。

二、使用方法电池巡检单元模块为板后安装，外形尺寸见图一；面板示意见图二图一外形尺寸X J 24P G N D+JP5 电源-J P 4485B485AJP3 电池接口B 19B 20B 21B 22B 23J P 1 电池接口B -B 1B 2B 3B 5B 6B 7B 8B 9B 10B 11B 12B 13B 14B 4J P 2 电池接口B 24B 15B 16B 17B 18V C C JP6 温度探头I NG N D3210411234516101010001101000011...321开关位号地址地址表编码电池巡检单元工作电源复位000001.4电池连接顺序B -B 1B 2B 3B 23B 24B A T 1B A T 2B A T 3B A T 24图二 面板示意图端口定义：温度探头的管脚定义：如果TMP36温度探头引出线超过1米，请使用2芯屏蔽线，屏蔽层接GND 。

温度检测的 VCC 接 TMP36G 的 +VIN ；IN 接 TMP36G 的 OUT ； GND 接 TMP36G 的 GND ； 此模块可采24节电池，如果只采18节电池，先在监控器参数设置里将电池节数整定为18节(整定方法参照监控液晶屏操作方法)，此时采样就只采前18节电池，所以接入一定要接前18节。

其余节数设置、操作方法相同。

接线方法：工作电源接入控母；该模块有防反接功能，如果电源接线不正确，电源指示灯将不亮； 只有接线正确后，红色的电源指示灯将被点亮。

温度探头可用屏蔽线接入电池柜内；485A 及485B 对应接入监控的内部通讯的485A 及485B ；如果与上位监控正常通讯时，工作指示灯将闪烁，说明此时通讯正常；如果工作指示灯常亮或常灭说明模块与监控之间没有通讯上。

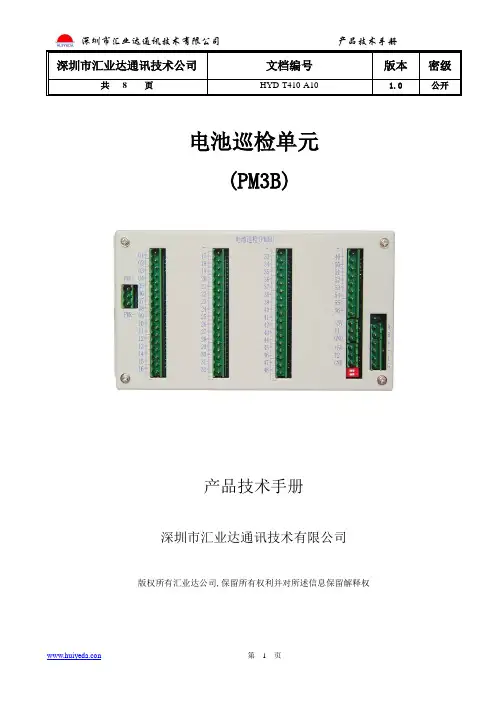

深圳市汇业达通讯技术有限公司产品技术手册深圳市汇业达通讯技术公司文档编号版本密级共 8 页HYD-T410-A10 1.0 公开电池巡检单元(PM3B)产品技术手册深圳市汇业达通讯技术有限公司版权所有汇业达公司,保留所有权利并对所述信息保留解释权修订记录日期修订版本修订内容描述修订人注意事项：本手册包含重要的安全措施和正确使用产品的信息，以避免事故发生，确信在使用该产品之前仔细阅读该手册。
