初三物理 电流表和电压表的使用

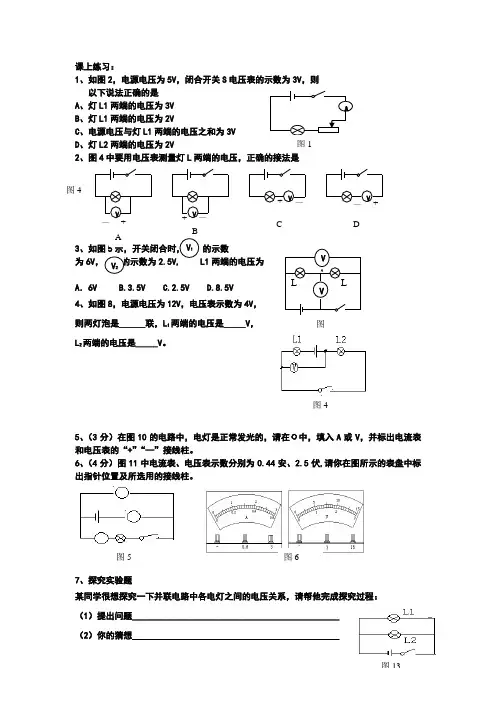

课上练习：

1、如图2，电源电压为5V，闭合开关S电压表的示数为3V，则

以下说法正确的是

A、灯L1两端的电压为3V

B、灯L1两端的电压为2V

C、电源电压与灯L1两端的电压之和为3V

D、灯L2两端的电压为2V

2、图4中要用电压表测量灯L两端的电压，正确的接法是

3、如图5示，开关闭合时， 的示数

为6V， 的示数为2.5V,则灯L1两端的电压为

A．6V B.3.5V C.2.5V D.8.5V

4、如图8，电源电压为12V，电压表示数为4V，

则两灯泡是______联，L1两端的电压是_____V，

L2两端的电压是_____V。

5、（3分）在图10的电路中，电灯是正常发光的，请在О中，填入A或V，并标出电流表和电压表的“+”“—”接线柱。

6、（4分）图11中电流表、电压表示数分别为0.44安、2.5伏,请你在图所示的表盘中标出指针位置及所选用的接线柱。

7、探究实验题

某同学很想探究一下并联电路中各电灯之间的电压关系，请帮他完成探究过程：

（1）提出问题_______________________________________________

（2）你的猜想_______________________________________________ A

图1

+ ————+ +

+ V V V V

A B C D 图4

V1

V2

LLV1

V2

图图4

图5 图6

图13

（3）设计实验：在如图13所示的电路中，画上电压表，分别测出L1 、L2以及电源两端的电压。

（4）在表格记录所测的电压值（测两次），完成下表所缺项。

L1两端电压U1

第1次测量

课后作业：

1、 按照学习电压表、电流表的使用，仿照表格，做出关于滑动变阻器的表格。

2、如图6所示，电源电压不变，开关S闭合时，电表的示数变化情况是：（ ）

初中物理《用电压表测电压》逐字稿

大家好，欢迎来到Physics101。今天我们来学习如何用电压表测电压。

首先，了解一下电压表，电压表是一种测量电压的仪器，其单位为伏特（V）。电压表的两个引脚分别为红色和黑色，分别代表正极和负极。

那么我们如何使用电压表测量电压呢？首先，我们需要将电压表的两个引脚分别接到电源电路的两个端点上。这里需要注意，红色引脚必须连接到电路中电压高的位置，而黑色引脚则连接到电路中电压低的位置。

当连接完成后，需要打开电源电路，这样电压表才能够读取电路中的电压值。此时，电压表会显示出电路中的电压值，我们可以根据显示的数值来知道电路中的电压大小。

最后，需要注意的是，在使用电压表时，一定要确保其安装正确，避免引脚连接错误造成短路或其他危险情况的发生。

好了，跟随我的步骤操作吧，让我们一起来掌握电压表测量电压的方法吧。这就是今天的课程内容，谢谢大家收看，我们下期再见。

图1 a

b

电流表和电压表使用

1、关于电流表和电压表的使用，下列说法错误的是（ ）

A．使用前都应检查指针是否指零 B．若有两个量程，一般都先用大量程“试触”

C．两表都不能将两接线柱直接接到电源的两极上 D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

2、如图1所示电路，此时是处于

状态；当闭合开关时，小灯泡发光，此时电路是处于

状态。如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的

连接。

3、如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定．．会发生（ ）

A、电源短路 B、电流表损坏

C、L1不亮 D、L2的灯丝烧断

4、在图5所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）

5、如图6所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）

A、M接a，N接b B、M接d，N接a C、M接c，N接d D、M接d，N接c

6、如图所示，在甲、乙两个“O”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路．

7、如图所示电路，闭合开关S，两灯均正常发光，下列说法中正确的是（ ）

A、通过a点的电流等于c点电流 B、通过a的电流大于c点电流 C、电压表测的是c点的电压 D、电压表测的是电源电压

8、（多选）如图所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是 （ ）

A．L1和L2在电路中并联 B．L1和L2在电路中串联 C．甲是电流表，乙是电压表 D．甲是电压表，乙是电流表

初三物理电流的强弱试题答案及解析

1. 在“用电流表测电流”的实验中，小刚同学连接的电路如图所示。小丽发现其中有两处错误，这两处错误是：

（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

【答案】（1）电流表A2的正负接线柱接反了；（2）灯泡L1被短路

【解析】电流表的正确使用方法：①电流表要与待测用电器串联在电路中；②电流要从“+”接线柱入，从“-”接线柱出；③要注意选择合适的量程。根据实物图可知，电流从电流表A2的负接线柱流入，正接线柱流出，即电流表A2的正负接线柱接反了；电流表A1与灯泡L1并联，即灯泡L1被短路．

【考点】电流表的使用．

2. 通过横截面积为S的铜导线的电流为I，设导线内单位体积的自由电子数为n，电子的电荷量为e，此时电子的定向移动速率为v，则在△t时间内，通过导线横截面的电子数目为 （ ）

A．nSv△t B．nv△t C．I△t/Se D．I△t/e

【答案】AD

【解析】设通过导线横截面的电子数为N，则一方面根据电流强度的定义考虑，在△t时间内通过的电荷量为Ne=I△t，故N=，故D是正确的；

另一方面，我们还可以根据单位体积的电子数来计算，在△t时间内，电子移动的距离为v△t，故有v△tS体积通过导线的横截面，其内的电子数为N=nv△tS，故A也是正确的。

【考点】电流的计算。

3. 图中所示的四位科学家中，以其名字命名电流单位的是

【答案】B

【解析】电学中各个物理量都有自己的国际单位，电流的国际单位是安培（A）．电流的国际单位是安培，简称安，符号为A；是为了纪念物理学家安培；故B正确．物理学中各个物理量都有自己的符号和国际单位，不要将各符号和各单位相互混淆．

【考点】电流的单位

4. 如图所示，电表使用正确的电路是

【答案】D

【解析】A选项中电流表正负接线柱接反；B选项中电压表应与用电器并联；C选项电流表与灯泡并联会造成电源短路，烧坏电流表和电源；D接法正确。
