交底内容 连续梁施工 日期
工程名称 XX上行线跨XX高铁特大桥 根据图号 XX淮盐施桥(特)03-1(02)
一、连续梁施工主要工序
1、施工准备。
⑴在底模拼装前，控制模板下方木标高复核设计要求，由测量组放出中线位置。
⑵检查模板的几何尺寸，检查模板面是否平整、光洁、有无凹凸变形。
⑶清除模板上的垃圾和杂物。
2、模板搭设。
⑴底模
施工过程中，现场管理人员应对底模施工状态进行检查，模板班组根据现场管理人员对底模各项控制点测量、检查的结果进行相应调整。
①技术状态检查
底模板铺设完成后，模板班组及时清理底模，工程部对底模平整度、预拱度设置、支座预偏量位置、底模长度、拼缝错台等情况进行检查。底模平整度采用Im靠尺检查，要求不平整度W2mm∕m0预拱度采用水准仪测量，支座预偏量位置采用全站仪测量，要求支座板位置高差WImm,并对同一支座板的四个角点、支座板范围内的平整度进行测量，要求其下座板的四角相对高差不大于2mm。底模长度采用在底模上放出预偏后的梁端线后用钢尺量测长度。
②预埋件安装
底模上的预埋件有：支座板与防落梁预埋板，预埋板必须事先经过防腐处理，预埋件进场后，工程部、安质部应进行检查，检查预埋件的尺寸、套筒间距以及预埋板外露面平整度。
③底模清理
底模清理宜在底模、侧模均安装调整好后进行，以防在检查调整侧模时被二次污染。底模清理采用便携式鼓风机直接清理底板碎小杂物配合人工清理。
交底单位
交底人
接收单位
接收人 交底内容 连续梁施工 日期
工程名称 XX上行线跨XX高铁特大桥 根据图号 XX淮盐施桥(特)03-1(02)
底模加工与安装尺寸允许偏差
序号 检查项目 允许偏差 检验方法
1 底模全长 土IOmm 全站仪测量
2 底模支座中心线间距 ±5mm 全站仪测量
3 底模宽度 +5mm,0 卷尺检查
4 底模预拱值偏差 ≤3mm 水平仪检查
5 底模板中心线与设计位置偏差 ≤2mm 全站仪检查
连续梁技术交底
连续梁是现代建设中的一种常见桥梁类型，具有结构简单、施工周期短、运行可靠等优点。随着城市建设的不断发展，越来越多的城市桥梁采用了连续梁结构。为了确保施工质量，技术交底是十分必要的。
连续梁结构
连续梁桥是指由多跨相连、构造形式具有连续性的梁式结构。在连续梁结构中，每个跨度的两侧跨中点处都连接了支座，跨中点以上结构形成了整体的连续梁，跨中点以下结构为独立的梁或构件。
连续梁结构的主要构件包括梁段、节点、对接板、连接构件等。其中梁段为连续梁的主要构件，梁段端部为受力较大的区域，通常采用箱式或I型钢截面。
连续梁技术交底内容
连续梁技术交底主要包括连续梁结构设计及施工、材料选用、加工、安装等方面的内容。
连续梁结构设计
在连续梁结构设计上，需要考虑桥梁跨度、形式、荷载等因素，具体包括：
• 连续梁梁段的截面设计：连续梁梁段的截面要满足强度、刚度、稳定性等要求。
• 连续梁节点设计：节点是连续梁结构中的关键部位，需要考虑疲劳寿命。
• 连续梁支座设计：支座是连续梁的承重部分，需要考虑支座的位置和数量。
连续梁施工
在连续梁施工中，需要考虑的主要内容包括：
• 连续梁梁段的制作：连续梁梁段制作应满足规范要求，通过施工现场检验合格后方可使用。
• 连续梁梁段的安装：安装连续梁梁段时应注意保持水平和垂直平稳，防止梁段变形。
• 连续梁节点连接：节点的连接要确保连接面平整密实，避免连接处产生裂缝、松动等情况。 连续梁材料选用
连续梁材料的选用对其安全运行至关重要。具体包括：
• 钢材的品质和规格：采用合格的钢材，规格应满足要求。
• 混凝土材料的质量和强度：混凝土应符合规范要求，强度符合设计要求。
• 锚固材料的选用：使用具有合格证明的锚固材料，保证锚固质量。
连续梁加工
连续梁加工主要包括：
• 钢材加工：钢材加工应保证尺寸精度和外形质量。
• 焊接工艺：保证焊接接头的质量，避免缺陷产生。
• 混凝土浇筑：浇筑混凝土时应注意均匀性和密实性。

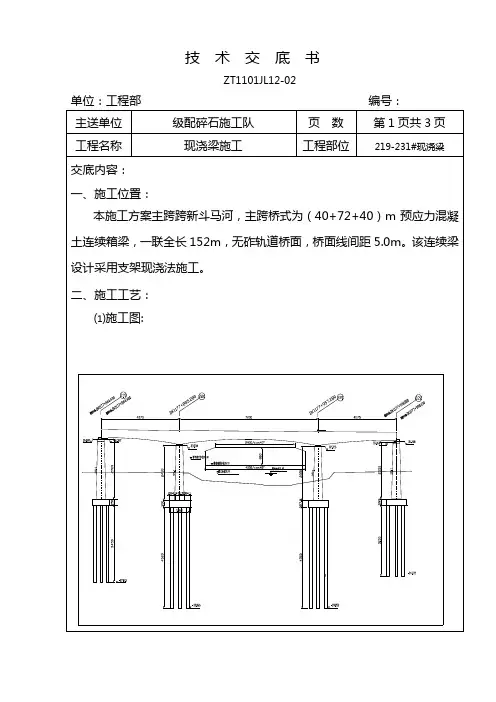

技 术 交 底 书
ZT1101JL12-02
单位：工程部 编号：
主送单位 级配碎石施工队 页 数 第1页共3页
工程名称 现浇梁施工 工程部位 219-231#现浇梁
交底内容：
一、施工位置：
本施工方案主跨跨新斗马河，主跨桥式为（40+72+40）m预应力混凝土连续箱梁，一联全长152m，无砟轨道桥面，桥面线间距5.0m。该连续梁设计采用支架现浇法施工。
二、施工工艺：
⑴施工图:
⑵结构设计：
滠口特大桥跨新斗马河连续梁设计为（40+72+40）m单箱单室、变高度、变截面预应力混凝土连续梁结构，中支点处梁高6.20m，跨中直线段及边跨5.75m直线段梁高为3.60m，梁底下缘按R=217.117m圆曲线变化，边支座中心线。连续梁底宽6.7m，顶宽12.0m，顶板厚40cm；腹板厚48cm、60cm和90cm，按折线变化，底板厚度40cm～100cm，按曲线变化。底板设30×60cm梗胁，顶板设30×90cm梗胁。全联在端支点、中支点及中跨跨中设横隔板，横隔板有孔洞，供检查人员通过。
主梁分3个节段共计5个梁段，其中1节段35m（2个梁段），2节段37.0m（1个梁段），C节段为23.25m（2个梁段）。梁体采用纵向、横向、竖向三向预应力体系。
本连续梁采用无砟轨道桥面，桥面线间距5.0m。主跨连续梁设计采用支架现浇法施工。
（3）主要工程量
主要工程数量表
部位 材料及规格 单位 数量
桥面 防水层 m2 1785.2
保护层 C40纤维混凝土 m3 12.2
其他 竖墙
盖板
防撞墙 混凝土 C50 m3 34.9
C40 m3 146.6
钢筋 Q235 t 7.2
HRB335 t 45.8
编制：齐远超 复核： 签收： 年 月 日注：“技术交底书”一式两份，一份交工点施工负责人作为施工依据，一份留存备查，并办理交接手续。
连续梁安全技术交底
什么是连续梁？
在桥梁工程中，连续梁是指由多个预制混凝土梁或钢梁按一定的间隔相互连接起来组成的一种连续结构体系。连续梁相较于传统桥梁具有自重轻、梁底高、刚度好、施工简便等优点，因此在大跨度桥梁的建设中得到了广泛的应用。
连续梁建设的安全风险
连续梁建设中存在着一定的安全风险，主要包括以下几个方面：
1. 质量问题：由于连续梁体量较大，制造、运输、安装等环节若出现质量问题，则会对整个桥梁工程的安全带来极大的威胁。
2. 施工安全：连续梁的安装需要大型起重机械进行举升，施工现场若未设置坚固的支撑结构，或者操作人员未按照规定操作，则会造成起重机械倾覆、梁体掉落等事故。
3. 抗风能力：连续梁建设完成后，如未按照规定进行拱墩刚度的校核等工作，存在风险情况下，容易出现连续梁受侧风作用产生过度变形、破坏，严重威胁桥梁的安全。
因此，为了保障连续梁建设过程中的安全，相关建设单位需要制定出可行的安全技术方案，从而有效预防和应对潜在的安全风险。
连续梁建设的安全技术措施
1. 质量监控：建设单位应加强对梁体、钢筋等原材料的监管，确保原材料符合规范要求。同时，应在制造、运输等各个环节加强把关和质量监控，保证连续梁制造的质量和建设的安全。
2. 风险评估：将每个施工环节及其安装过程的风险进行评估，针对不同的施工环节，采取相应的保护措施或进行改进。在梁体吊装过程中，需要设置牢固的吊杆架、安全绳，由专人操作使连续梁平稳、安全地完成吊装。
3. 抗风能力提升：在连续梁建设完成后，需要进行模型计算和试验验证，校核出拱墩的刚度参数并选择合适的横向臂距，保证连续梁具有良好的抗风能力。同时，还应定期进行连续梁的巡查、检验和养护，确保其安全运营。
连续梁的建设存在一定的安全风险，为了保障工程的安全，有必要制定相关的安全技术方案。在连续梁的建设过程中，应注意质量的监控、风险的评估和抗风能力的提升等措施。只有在不断加强安全技术措施的基础上，才能构筑安全、可靠、高效的连续梁桥梁体系。
