1 开关电源基础
一、选择题：
1. 现代通信设备常用的几种供电电压为__BC__。
A．±12V B.±24V C．－48V D. ±15V
2. 用万用表的二极管档静态测量 N 沟道MOSFET，当测到__ BC __时，则可断定该管子坏了。
A. S-D导通 B. D-S导通 C. S-D不通 D. D-S不通
3. 能判断交流接触器已坏的方法有_ABCD_
A. 在断电时，用手按不动接触器的活动部件，则接触器坏；
B. 接触器发出烧焦的糊味，则接触器坏；
C. 测线包电阻，发现电阻很大（远大于200欧姆）；
D. 加电后，在线包上测到有吸合电压（100V以上），但仍不吸合，则接触器坏；
E. 电源系统上电后，接触器仍不吸合，则接触器坏。
4. 交流接触器的常闭触点是指__A___
A. 不加电时触点闭合 B. 加电时触点闭合
C. 正常时触点闭合 D. 市电正常时触点闭合
5. 常开直流接触器__B__。
A. 不加电时触点闭合 B. 加电时触点闭合
C. 正常时触点闭合 D. 异常时触点闭合
6. 熔断器的作用有__AB_
A. 过流保护 B. 短路保护 C. 过压保护 D. 欠压保护
7. 空气开关起_ABD_作用。
A. 过流保护 B. 短路保护 C. 过压保护 D. 开关
2 8. 分流器的作用是__B__。
A. 分配电流 B. 检测电流 C. 检测电压 D. 分解电流
9. EMI滤波器的作用有_ABD_。
A. 抑制电网的电磁干扰；
B. 防止开关电源本身产生的电磁干扰污染电网；
C. 提高功率因数；
D. 保证电源系统的电磁兼容性。
10. 通信电源都具备以下保护功能__ABCD__。
A. 输入过、欠压保护 B. 输出过压保护
C. 输出短路保护 D. 过温保护 E. 电池欠压保护
《开关电源教案》PPT课件
第一章：开关电源概述
1.1 教学目标
让学生了解开关电源的定义、特点和应用领域
让学生掌握开关电源的基本工作原理
1.2 教学内容
开关电源的定义和特点
开关电源的应用领域
开关电源的基本工作原理
1.3 教学方法
采用PPT课件展示开关电源的相关图片和示意图，帮助学生直观理解
通过案例分析，让学生了解开关电源在实际应用中的重要性
第二章：开关电源的组件和工作原理
2.1 教学目标
让学生掌握开关电源的主要组件及其功能
让学生了解开关电源的工作原理
2.2 教学内容
开关电源的主要组件及其功能
开关电源的工作原理示意图
开关电源的输入和输出特性
2.3 教学方法
通过PPT课件展示开关电源组件的实物图片和功能介绍，帮助学生理解和记忆 利用示意图和电路图，讲解开关电源的工作原理，引导学生思考和理解
第三章：开关电源的设计和应用
3.1 教学目标
让学生了解开关电源的设计原则和方法
让学生掌握开关电源在实际应用中的注意事项
3.2 教学内容
开关电源的设计原则和方法
开关电源在实际应用中的注意事项
开关电源的常见问题和解决方法
3.3 教学方法
通过PPT课件展示开关电源的设计案例，让学生了解设计原则和方法
结合实际情况，讲解开关电源在应用中的注意事项，引导学生思考和讨论
第四章：开关电源的测试和维护
4.1 教学目标
让学生掌握开关电源的测试方法和工具
让学生了解开关电源的维护和保养知识
4.2 教学内容
开关电源的测试方法和工具
开关电源的维护和保养知识
开关电源的故障诊断和排除方法
4.3 教学方法
通过PPT课件展示开关电源的测试方法和工具，让学生了解测试过程 讲解开关电源的维护和保养知识，引导学生掌握维护技巧
第五章：开关电源的最新发展
5.1 教学目标
让学生了解开关电源的最新发展动态
让学生掌握开关电源的未来发展趋势
5.2 教学内容
开关电源的最新发展动态
武汉普天
电 源 案 例 讲 集
武汉普天通信设备集团有限公司客户服务中心
二零零五年六月三○日
电源案例讲集
目 录
检测与显示类
DUM23V和DUM23VI型监控设置直流电压与实际测量及显示电压不一致
无温度补偿情况下，监控设置电压及显示电压与实际测量不一致
DUM23VI型机三相电压均检测不准确
DUM23开关电源的市电检测误差调整
DUM23V型机DK04D监控显示的负载电流为零
DUM23V型DK04D上显示的电流为194A
DK04监控在停市电再来电后所有模块不能自动恢复正常工作
DK04III监控在加载时出现限流告警，模块全部限流无输出
DK04III监控在空载开通时正常，而在后来加载时出现电流误差大，且往下跳变
均流类
DUM14电源系统个别模块不均流
个别模块输出电流比其它模块都高
DUM14多只模块输出电流差异很大
通信类
单只模块无响应
某一地址以后模块无响应
所有模块无响应
告警类
整流模块无告警，监控模块告警
整流模块个数设置大于实际数量
某一模块无响应
告警记录有充电限流告警
告警记录有熔丝告警
告警记录有电池放电告警
告警记录有市电告警
监控模块偶然出现瞬间告警 DK04E监控器显示电池充电限流
交流故障类
低压断路类
DUM14出现低压断路告警
二次下电参数设置反
二次下电的负载分路设备类型接反或部分接反
DUM23VI型机，在DK04E上看到负载低压断路误告警
停电低压断路即切除
来电不恢复
更换监控器，出现二次下电切除，导致所有负载瞬间停电，通信中断
风扇类
四个螺丝安装太紧
风扇坏
风扇的两个电源接头松动
模块背板产生了故障
风扇告警时有时无
集中监控类
DUM23II型机增加远端监控，MODEM总拨不通

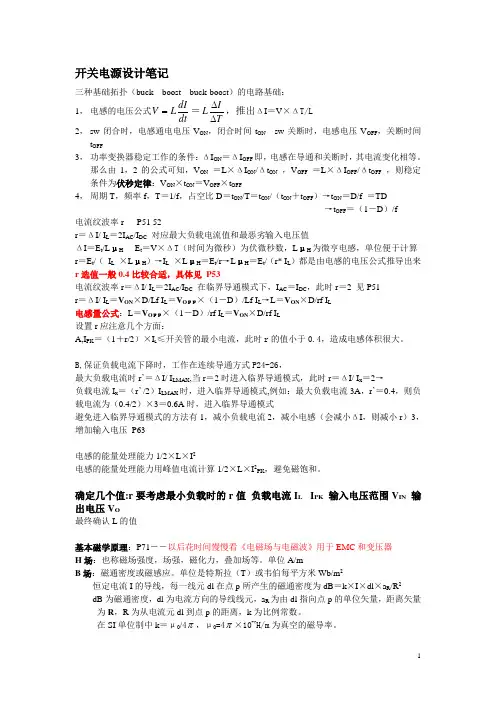

1 开关电源设计笔记
三种基础拓扑（buck boost buck-boost）的电路基础：
1， 电感的电压公式dtdILV＝TIL，推出ΔI＝V×ΔT/L
2， sw闭合时，电感通电电压VON，闭合时间tON sw关断时，电感电压VOFF，关断时间tOFF
3， 功率变换器稳定工作的条件：ΔION＝ΔIOFF即，电感在导通和关断时，其电流变化相等。那么由1，2的公式可知，VON ＝L×ΔION/ΔtON ，VOFF ＝L×ΔIOFF/ΔtOFF ，则稳定条件为伏秒定律：VON×tON＝VOFF×tOFF
4， 周期T，频率f，T＝1/f，占空比D＝tON/T＝tON/（tON＋tOFF）→tON＝D/f ＝TD
→tOFF＝（1－D）/f
电流纹波率r P51 52
r＝ΔI/ IL＝2IAC/IDC 对应最大负载电流值和最恶劣输入电压值
ΔI＝Et/LμH Et＝V×ΔT（时间为微秒）为伏微秒数，LμH为微亨电感，单位便于计算
r＝Et/（ IL ×LμH）→IL ×LμH＝Et/r→LμH＝Et/（r* IL）都是由电感的电压公式推导出来
r选值一般0.4比较合适，具体见 P53
电流纹波率r＝ΔI/ IL＝2IAC/IDC 在临界导通模式下，IAC＝IDC，此时r＝2 见P51
r＝ΔI/ IL＝VON×D/Lf IL＝VOＦＦ×（1－D）/Lf IL→L＝VON×D/rf IL
电感量公式：L＝VOＦＦ×（1－D）/rf IL＝VON×D/rf IL
设置r应注意几个方面：
A,IPK＝（1＋r/2）×IL≤开关管的最小电流，此时r的值小于0.4，造成电感体积很大。
B,保证负载电流下降时，工作在连续导通方式P24-26，
最大负载电流时r’＝ΔI/ ILMAX,当r＝2时进入临界导通模式，此时r＝ΔI/ Ix＝2→
负载电流Ix＝（r’ /2）ILMAX时，进入临界导通模式,例如：最大负载电流3A，r’＝0.4，则负载电流为（0.4/2）×3＝0.6A时，进入临界导通模式
