5.10.1管道基础分项工程质量验收记录表

K2MG-EHSWI++04-001 环境、健康安全、企业社会责任目标指标

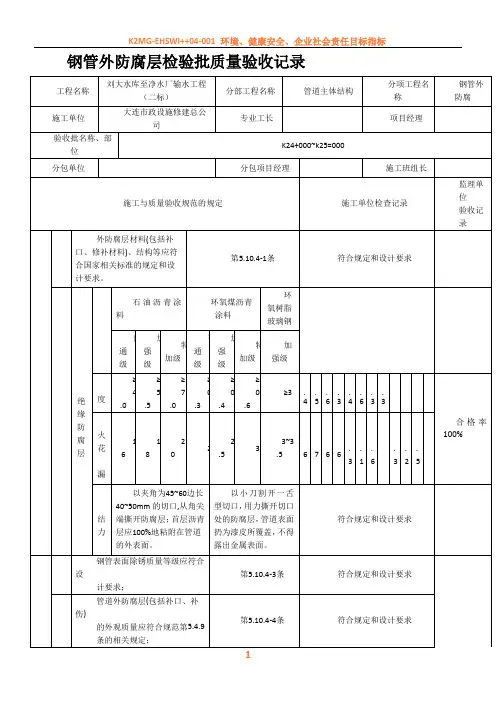

1 钢管外防腐层检验批质量验收记录 工程名称 刘大水库至净水厂输水工程（二标） 分部工程名称 管道主体结构 分项工程名称 钢管外防腐

施工单位 大连市政设施修建总公司 专业工长 项目经理

验收批名称、部位 K24+000~k25=000

分包单位 分包项目经理 施工班组长

施工与质量验收规范的规定 施工单位检查记录 监理单位

验收记录

主控项目1 外防腐层材料(包括补口、修补材料)、结构等应符合国家相关标准的规定和设计要求。 第5.10.4-1条 符合规定和设计要求

2 外绝缘防腐层

石油沥青涂料 环氧煤沥青涂料 环氧树脂玻璃钢

普通级 加强级 特加级 普通级 加强级 特加级 加强级

厚度 ≥

4.0 ≥

5.5 ≥

7.0 ≥

0.3 ≥

0.4 ≥

0.6 ≥3 .4 .5 .6 .3 .4 .6 .3 .3

合格率

100% 电火花

检漏 16 18 20 2 2.5 3 3~3.5 6 7 6 6 .3 .1 .6 .3 .2 .5

粘结力 以夹角为45~60边长40~50mm的切口,从角尖端撕开防腐层；首层沥青层应100%地粘附在管道的外表面。 以小刀割开一舌型切口，用力撕开切口处的防腐层，管道表面扔为漆皮所覆盖，不得露出金属表面。 符合规定和设计要求

一般项目1 钢管表面除锈质量等级应符合设

计要求； 第5.10.4-3条 符合规定和设计要求

2 管道外防腐层(包括补口、补伤)

的外观质量应符合规范第5.4.9

条的相关规定； 第5.10.4-4条 符合规定和设计要求 K2MG-EHSWI++04-001 环境、健康安全、企业社会责任目标指标

2 3 管体外防腐材料搭接、补口搭

接、补伤搭接应符合要求。 第5.10.4-5条 符合规定和设计要求

施工

单位

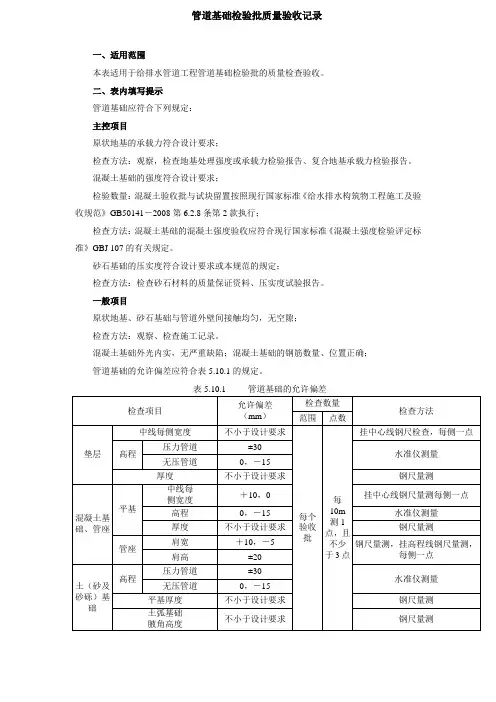

管道基础检验批质量验收记录

一、适用范围

本表适用于给排水管道工程管道基础检验批的质量检查验收。

二、表内填写提示

管道基础应符合下列规定：

主控项目

原状地基的承载力符合设计要求；

检查方法：观察，检查地基处理强度或承载力检验报告、复合地基承载力检验报告。

混凝土基础的强度符合设计要求；

检验数量：混凝土验收批与试块留置按照现行国家标准《给水排水构筑物工程施工及验收规范》GB50141－2008第6.2.8条第2款执行；

检查方法：混凝土基础的混凝土强度验收应符合现行国家标准《混凝土强度检验评定标准》GBJ 107的有关规定。

砂石基础的压实度符合设计要求或本规范的规定；

检查方法：检查砂石材料的质量保证资料、压实度试验报告。

一般项目

原状地基、砂石基础与管道外壁间接触均匀，无空隙；

检查方法：观察、检查施工记录。

混凝土基础外光内实，无严重缺陷；混凝土基础的钢筋数量、位置正确；

管道基础的允许偏差应符合表5.10.1的规定。

表5.10.1 管道基础的允许偏差

检查项目 允许偏差

（mm） 检查数量 检查方法 范围 点数

垫层 中线每侧宽度 不小于设计要求

每个验收批 每10m

测1点，且不少于3点 挂中心线钢尺检查，每侧一点

高程 压力管道 ±30 水准仪测量 无压管道 0，－15

厚度 不小于设计要求 钢尺量测

混凝土基

础、管座 平基 中线每

侧宽度 ＋10，0 挂中心线钢尺量测每侧一点

高程 0，－15 水准仪测量

厚度 不小于设计要求 钢尺量测

管座 肩宽 ＋10，－5 钢尺量测，挂高程线钢尺量测，每侧一点 肩高 ±20

土（砂及砂砾）基础 高程 压力管道 ±30 水准仪测量 无压管道 0，－15

平基厚度 不小于设计要求 钢尺量测

土弧基础

腋角高度 不小于设计要求 钢尺量测

市政基础设施工程

管道基础检验批质量验收记录

市政验·管-4

第 页 共 页

.

整理范本 管道基础检验批质量验收记录

工程名称 苍南县马站镇库下村污水治理工程 分部工程名称 管道施工主体工程 分项工程名称 管道基础

施工单位 华宇市政园林建设有限公司 专业工长 何端荣 项目经理 林彩平

验收批名称、部位 De225 终端池-W1～W3

分包单位 分包项目经理 施工班组长

项目 允许偏差 施工单位检查评定记录 监理（建设）

单位验收记录

主控

项目 1 原状地基的承载力符合设计要求。 符合设计要求

2 混凝土基础的强度符合设计要求。 符合设计要求

3 砂石基础的压实度符合设计或规范要求。 符合设计要求

一般项目 1 原状地基、砂石基础与管道外壁间接触均匀，无缝隙。 符合设计要求

2 混凝土基础外光内实，无严重缺陷；混凝土基础的钢筋数量、位置正确； 符合设计要求

垫

层 中线每侧宽度 不小于设计要求

符合设计要求

高

程 压力管道 ±30

无压管道 0，-15 -5 -6 -7 -8 -8 -9 -1 -4 0 1 合格率90%

厚度 不小于设计要求 符合设计要求

混

凝

土

基

础、

管

座 平

基 中线每侧

宽度 +10，0 2 5 6 8 4 4 2 6 5 1 合格率100%

高程 0，-15 0 -5 -5 -6 -7 -8 -8 -9 -1 1 合格率90%

厚度 不小于设计要求 符合设计要求

管

座 肩宽 +10，-5 5 6 8 9 -1 5 4 9 7 5 合格率100 %

肩高 ±20 2 5 5 5 6 8 7 1 4 5 合格率100 %

土

（

砂

及

砂

砾）

基

础 高

程 压力管道 ±30

无压管道 0，-15 -5 -6 -8 -4 -5 -5 -5 -4 -2 1 合格率90%

平基厚度 不小于设计要求 符合设计要求

土弧基础腋角

高度 不小于设计要求 符合设计要求

管道基础第一检验批质量验收记录表

工程名称 瓮安河西道路工程 分项工程名称 污水管安装 验收部位 一号路K1+100~K1+280

施工单位 贵州建工集团二公司 专业工长 谢峰 项目经理 陆建新

施工执行标准名称及编号 现行标准

分包单位 —— 分包项目经理 —— 施工班组长 谢杨高

主控项目 质量验收标准的规定 施工单位检查评定记录 监理（建设）

单位验收记录

沙石基础应与管底接触紧密

一般项目 1 厚度 ≥设计要求200mm

2 高程 +20.0mm

3 中线每

侧宽度 0，+10mm

施工单位检查

评定结果

主控项目合格率 ，一般项目合格率

项目质量检查员：

监理（建设）

单位验收结论

专业监理工程师：

（建设单位项目技术负责人）

注：本表适用于沙砾基础。
