LM393是一个双路比较器芯片，由两个独立的比较器构成。每个比较器都有一个输入端和一个参考电压端，输出为一个数字信号。

工作原理如下：

1. 输入电压和参考电压都与芯片的两个输入端相连接。

2. 当输入电压大于参考电压时，输出高电平；当输入电压小于参考电压时，输出低电平。

3. 输出高电平时，芯片的输出端接近VCC（供电电压），输出低电平时，芯片的输出端接近GND（地）。

4. 当两个输入信号都没有连接到参考电压端时，参考电压端的电压一般由外部电阻器网络提供。

5. LM393还有一个输出开漏端，可以连接外部电路，以实现更高电流的输出。

总结起来，LM393通过将输入电压与参考电压进行比较，输出相应的数字信号，用于判断两个信号之间的大小关系。

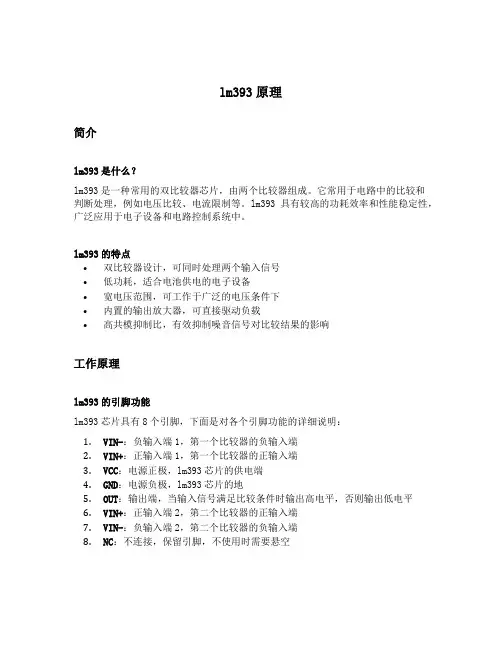

lm393原理

简介

lm393是什么？

lm393是一种常用的双比较器芯片，由两个比较器组成。它常用于电路中的比较和判断处理，例如电压比较、电流限制等。lm393具有较高的功耗效率和性能稳定性，广泛应用于电子设备和电路控制系统中。

lm393的特点

• 双比较器设计，可同时处理两个输入信号

• 低功耗，适合电池供电的电子设备

• 宽电压范围，可工作于广泛的电压条件下

• 内置的输出放大器，可直接驱动负载

• 高共模抑制比，有效抑制噪音信号对比较结果的影响

工作原理

lm393的引脚功能

lm393芯片具有8个引脚，下面是对各个引脚功能的详细说明：

1. VIN-：负输入端1，第一个比较器的负输入端

2. VIN+：正输入端1，第一个比较器的正输入端

3. VCC：电源正极，lm393芯片的供电端

4. GND：电源负极，lm393芯片的地

5. OUT：输出端，当输入信号满足比较条件时输出高电平，否则输出低电平

6. VIN+：正输入端2，第二个比较器的正输入端

7. VIN-：负输入端2，第二个比较器的负输入端

8. NC：不连接，保留引脚，不使用时需要悬空 内部电路结构

lm393的内部电路结构非常简单，由两个独立的比较器组成。每个比较器包含一个差动放大器和一个输出级。差动放大器的作用是放大输入信号，并将其与参考电压进行比较。输出级根据比较的结果，将高电平或低电平输出到OUT引脚。

输入信号比较

lm393芯片的输入信号可以是电压、电流或其他物理量。对于电压比较，我们可以将需要比较的电压接到VIN+引脚，将参考电压接到VIN-引脚。根据两个输入端不同电势的比较结果，通过OUT引脚输出高电平或低电平。

输出信号驱动

lm393芯片的输出信号可以直接驱动负载电路。通常情况下，我们将负载接在OUT引脚和地之间。当输入信号满足比较条件时，OUT引脚输出高电平，负载电路得到电流驱动；否则，OUT引脚输出低电平，负载电路不得到电流驱动。
