轻钢雨棚质量控制

- 1 -开元四季三期一标B区 轻钢玻璃雨棚施工方案

浙江众立建筑工程有限公司

徐州开元四季三期一标B区工程

轻

钢

玻

璃

雨

篷

工

程

施

工

方

案

编制人：

审核人：

批准人：

- 2 -开元四季三期一标B区 轻钢玻璃雨棚施工方案

浙江众立建筑工程有限公司

浙江众立建筑工程有限公司

徐州开元四季三期B区项目部

轻钢雨篷工程施工方案

第一节 工程概况

(一) 工程名称：开元四季三期一标段B区工程

(二) 工程地点：徐州市三环西路

(三) 建设单位：徐州开元名都置业有限公司

(四) 设计单位：浙江省建工建筑设计院有限公司

（五）监理单位：徐州市五星建设项目管理有限公司

第二节 工程特点

徐州开元四季三期一标B区由F05 F06 F07 F08及地下车库组成。F05 F06#楼为18跃19层框剪结构，该建筑物长28.9米、宽18.3米、高为59.35米。F07 F08#楼为17跃18层框剪结构，该建筑物长为69.55米、宽为17.70米、高为56.45米。建筑总面积为54242平方米。其中地下室为10000平方米。

该工程雨篷有两种做法：

一、轻钢变截面T型钢挑梁雨篷：

1、安装200×250×8预埋件 2、T型钢变截面挑梁通过焊接预埋件固定做骨架 50 ×3mm圆钢管装饰 3、钢材上涂刷防锈漆一遍、底漆一遍、木纹漆一遍 4、安装304不锈钢200型驳接爪件与6+0.76+6双钢化- 3 -开元四季三期一标B区 轻钢玻璃雨棚施工方案

第1篇

一、工程概况

1. 工程名称：某住宅小区轻钢雨棚工程

2. 工程地点：某住宅小区

3. 工程规模：共需施工20个轻钢雨棚，每个雨棚面积为30平方米

4. 工程期限：60天

5. 施工单位：XX建筑公司

二、施工准备

1. 施工人员：根据工程规模，配备熟练的施工人员，包括项目经理、技术负责人、施工员、质检员、安全员等。

2. 施工材料：轻钢龙骨、彩钢瓦、连接件、密封胶、防腐涂料等。

3. 施工设备：电动切割机、电焊机、卷板机、螺丝枪、水平尺、钢卷尺等。

4. 施工方案：根据工程特点，制定详细的施工方案，确保工程顺利进行。

三、施工流程

1. 施工测量：对施工现场进行测量，确定雨棚的位置、尺寸和角度。

2. 基础施工：根据测量结果，进行基础施工，确保基础稳固、水平。

3. 龙骨安装：按照设计要求，安装轻钢龙骨，确保龙骨的垂直度和水平度。

4. 彩钢瓦安装：将彩钢瓦放置在龙骨上，进行固定，确保彩钢瓦的平整度和牢固度。

5. 接缝处理：对彩钢瓦的接缝进行处理，使用密封胶进行密封，防止雨水渗漏。

6. 防腐涂料：对轻钢雨棚进行防腐涂料处理，延长使用寿命。

7. 施工验收：对施工完成的雨棚进行验收，确保工程质量。

四、施工要点 1. 施工测量：施工前，对施工现场进行测量，确定雨棚的位置、尺寸和角度，确保施工的准确性。

2. 基础施工：基础施工应稳固、水平，避免因基础不稳固导致雨棚变形或倾斜。

3. 龙骨安装：龙骨安装应垂直、水平，间距均匀，确保龙骨的稳定性。

4. 彩钢瓦安装：彩钢瓦安装应平整、牢固，接缝处理要严密，防止雨水渗漏。

5. 接缝处理：接缝处理要使用密封胶进行密封，确保密封效果。

6. 防腐涂料：防腐涂料要均匀、牢固，确保雨棚的使用寿命。

7. 施工验收：施工完成后，对雨棚进行验收，确保工程质量符合要求。

五、施工安全措施

1. 施工人员应穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

轻钢雨棚施工方案

1. 引言

轻钢结构是一种新型的建筑结构材料，具有重量轻、强度高、施工便捷等特点，在雨棚施工中得到了广泛应用。本文将介绍轻钢雨棚的施工方案，包括施工材料、施工步骤、施工注意事项等内容。

2. 施工材料

• 轻钢结构：轻钢结构由薄壁冷弯钢组成，具有轻巧、可回收利用的特点，用于构建雨棚的骨架。

• 防水材料：选择优质的防水材料，如防水涂料、防水卷材等，确保雨棚有良好的防水效果。

• 螺丝、螺栓等连接件：用于连接轻钢结构的零部件。

• 其他辅助材料：如绝缘材料、密封胶等。 3. 施工步骤

3.1 准备工作

1. 确定施工图纸：根据设计要求，制定详细的施工图纸。

2. 准备施工材料：根据施工图纸，购买所需的材料，并在施工现场进行堆放和分类。

3.2 搭建轻钢结构

1. 搭建骨架：按照施工图纸上的标准尺寸，将轻钢结构进行切割、组装，搭建起雨棚的骨架。

2. 连接零部件：使用螺丝、螺栓等连接件将轻钢结构的零部件连接在一起，确保雨棚的稳固性和耐久性。

3. 安装绝缘材料：在雨棚的内侧，安装绝缘材料，避免结构受潮。 3.3 进行防水处理

1. 表面处理：对轻钢结构的表面进行清洁、打磨等处理，确保防水材料能够附着在表面上。

2. 防水涂料施工：使用刷子或喷枪将防水涂料均匀地涂刷在轻钢结构表面，确保涂层的厚度和均匀性。

3. 防水卷材施工：将防水卷材铺设在轻钢结构上，避免水分渗透。

3.4 完善细节工作

1. 密封处理：使用密封胶进行雨棚与其他建筑构件的密封处理，确保雨棚的防水性能。

2. 检查和修正：对施工完成的轻钢雨棚进行检查，修正可能存在的问题，确保施工质量。

3. 清理工作：将施工现场进行清理，清除垃圾和杂物，保持施工环境整洁。 4. 施工注意事项

1. 安全第一：在施工过程中，工作人员要遵循安全操作规程，佩戴好安全防护装备，确保施工安全。

2. 严格遵循施工图纸：施工人员要按照施工图纸的要求进行施工，不得随意更改或省略施工步骤。

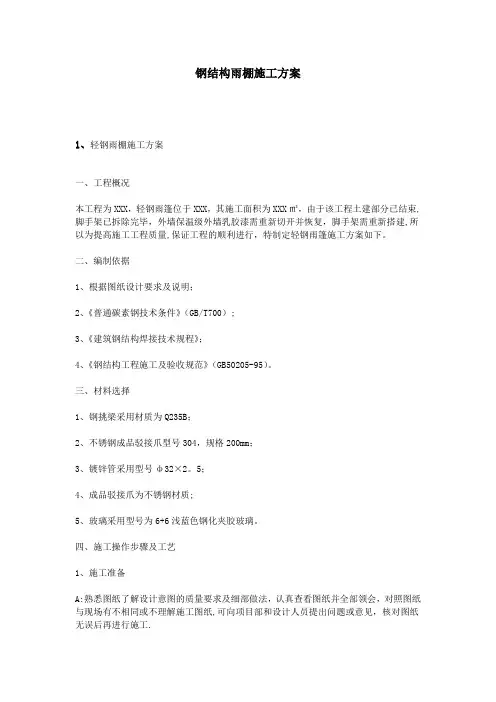

钢结构雨棚施工方案

1、轻钢雨棚施工方案

一、工程概况

本工程为XXX，轻钢雨篷位于XXX，其施工面积为XXX㎡，由于该工程土建部分已结束,脚手架已拆除完毕，外墙保温级外墙乳胶漆需重新切开并恢复，脚手架需重新搭建,所以为提高施工工程质量,保证工程的顺利进行，特制定轻钢雨篷施工方案如下。

二、编制依据

1、根据图纸设计要求及说明；

2、《普通碳素钢技术条件》（GB/T700）;

3、《建筑钢结构焊接技术规程》；

4、《钢结构工程施工及验收规范》（GB50205-95）。

三、材料选择

1、钢挑梁采用材质为Q235B；

2、不锈钢成品驳接爪型号304，规格200mm；

3、镀锌管采用型号ф32×2。5；

4、成品驳接爪为不锈钢材质;

5、玻璃采用型号为6+6浅蓝色钢化夹胶玻璃。

四、施工操作步骤及工艺

1、施工准备

A:熟悉图纸了解设计意图的质量要求及细部做法，认真查看图纸并全部领会，对照图纸与现场有不相同或不理解施工图纸,可向项目部和设计人员提出问题或意见，核对图纸无误后再进行施工.

B:按施工指定场地整齐堆放各种材料,组织施工机械的架设，安装与调试。

C:勘察施工现场并与监理、业主、土建方、项目部确定设计标高线，并对设计标高进行三方签字确认。校对三方确认标高线并引至各楼层做好标记.

D:驳接爪、玻璃、钢型材定货加工：按照设计确定的钢型材、驳接爪、玻璃样品进行定货加工。必须注意加工的质量，它关系到现场的施工质量。

2、质量关键步骤玻璃板块分格放线必须准确，钢型材焊接防锈处理符合设计及规范要求。驳接爪、钢型材连接、焊接必须符合设计规范。保证驳接爪、钢型材水平度、垂直度符合设计规范.钢型材、驳接爪、玻璃板块进场时需核对数量、规格、编号，并对安装的每块板块进行安装前检查，避免玻璃板块的缺角、爆边对质量的影响。

3、施工工序流程

按工艺分为：现场测量放样放线→检查验线→检查预埋件或（安装锚栓）→安装后置预埋件→制作钢结构及连接件→检查验收埋件→安装钢结构→检查、校正钢结构牛腿焊接→安装连接件及连接拉杆→检查调整钢结构牛腿、连接件及连接拉杆水平度及落水坡度→安装驳接爪转接件及所有钢架满焊→玻璃放样、校对规格尺寸→隐蔽检查办理工序验收→钢结构饰面喷涂油漆→玻璃板块安装→自检检查板块安装质量报项目部验收→打胶检查及清理、班组自检→项目部检查验收。安装时注意钢结构牛腿的垂直度、平整度保证在允许偏差范围内,连接点按照图纸要求进行连接点检查控制，牛腿与埋件焊接焊渣清理并做好防锈漆处理。牛腿连接钢管(钢梁）安装对照施工图尺寸加工孔位或弯圆后于牛腿连接固定,焊接转接件，确保转接件安装水平度及垂直度，制作板块必须注意玻璃尺寸偏差及对角线偏差,对于结构胶、耐候胶粘接构件部位进行严格的净化处理，打胶检查胶的品牌是否符合图纸要求，打胶时先在板块表面贴上纸胶带,打胶时上下应两层同时打胶,保持打胶胶缝平直光滑无气泡,符合规范要求。
