轻钢雨棚方案

第1篇

一、工程概况

1. 工程名称：某住宅小区轻钢雨棚工程

2. 工程地点：某住宅小区

3. 工程规模：共需施工20个轻钢雨棚，每个雨棚面积为30平方米

4. 工程期限：60天

5. 施工单位：XX建筑公司

二、施工准备

1. 施工人员：根据工程规模，配备熟练的施工人员，包括项目经理、技术负责人、施工员、质检员、安全员等。

2. 施工材料：轻钢龙骨、彩钢瓦、连接件、密封胶、防腐涂料等。

3. 施工设备：电动切割机、电焊机、卷板机、螺丝枪、水平尺、钢卷尺等。

4. 施工方案：根据工程特点，制定详细的施工方案，确保工程顺利进行。

三、施工流程

1. 施工测量：对施工现场进行测量，确定雨棚的位置、尺寸和角度。

2. 基础施工：根据测量结果，进行基础施工，确保基础稳固、水平。

3. 龙骨安装：按照设计要求，安装轻钢龙骨，确保龙骨的垂直度和水平度。

4. 彩钢瓦安装：将彩钢瓦放置在龙骨上，进行固定，确保彩钢瓦的平整度和牢固度。

5. 接缝处理：对彩钢瓦的接缝进行处理，使用密封胶进行密封，防止雨水渗漏。

6. 防腐涂料：对轻钢雨棚进行防腐涂料处理，延长使用寿命。

7. 施工验收：对施工完成的雨棚进行验收，确保工程质量。

四、施工要点 1. 施工测量：施工前，对施工现场进行测量，确定雨棚的位置、尺寸和角度，确保施工的准确性。

2. 基础施工：基础施工应稳固、水平，避免因基础不稳固导致雨棚变形或倾斜。

3. 龙骨安装：龙骨安装应垂直、水平，间距均匀，确保龙骨的稳定性。

4. 彩钢瓦安装：彩钢瓦安装应平整、牢固，接缝处理要严密，防止雨水渗漏。

5. 接缝处理：接缝处理要使用密封胶进行密封，确保密封效果。

6. 防腐涂料：防腐涂料要均匀、牢固，确保雨棚的使用寿命。

7. 施工验收：施工完成后，对雨棚进行验收，确保工程质量符合要求。

五、施工安全措施

1. 施工人员应穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

蓝湖温泉经营配套改造工程

钢

结

构

雨

棚

施

工

方

案

深圳市建侨设计装饰工程有限公司

2015年9月1日

目 录

一、工程概况…………………………………………………….2

二、编制依据…………………………………………………….2

三、施工准备…………………………………………………….2

四、施工方法……………………………………………….……3

五、成品保护…………………………………………………….5

六、质量控制重点……………………………………………….6

七、施工安全措施……………………………………………….7

一、工程概况

本工程为蓝湖温泉经营配套改造工程，其中一层北侧入口处设钢结构雨棚，为提高施工工程质量，保证工程的顺利进行，特制定钢结构雨棚施工方案如下。

二、编制依据

1、根据图纸设计要求及说明；

2、《普通碳素钢技术条件》（GB/T700）；

3、《建筑钢结构焊接技术规程》；

4、《钢结构工程施工及验收规范》（GB50205-95）。

三、施工准备

（一）材料准备

1、材料管理

a、所采购的材料必须有材质证明书，并应符合设计要求。

b、材料入库时，要认真检测尺寸并验收其供货质量，严格执行材料入库和领出制度。

2、构件检验及资料验收

对进入现场的构件的主要几何尺寸进行复检，要明确构件是否符合安装条件，防止由于构件的缺陷影响质量、进度。对于尺寸偏差超过规范要求的构件退回制造厂家，必须保证结构上使用的构件全部合格。

对进入现场的构件必须带有制作厂家的钢材材质证明、产品质量合格证书、制作过程中用到的各种辅料的合格证和质量证明书，每项资料和构件必须符合本工程所规定的质量要求。 3、现场构件的防护

a、构件卸车应小心，防止损坏，构件之间防止互相碰撞挤压。

b、如果发现构件在运输过程中涂层有损坏及时通知制作单位进行处理。

c、吊装前应将构件表面上的油污、泥沙和灰尘等清理干净。

4、现场构件的堆放

钢结构阳光棚施工方案页脚内容

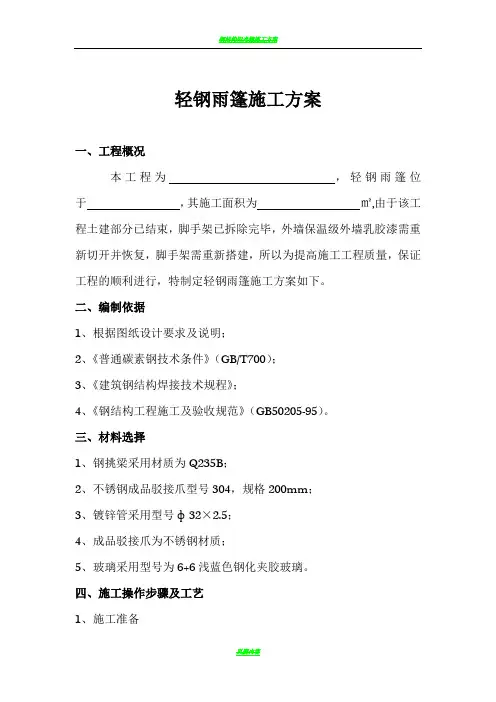

轻钢雨篷施工方案

一、工程概况

本工程为 ，轻钢雨篷位于 ，其施工面积为 ㎡,由于该工程土建部分已结束，脚手架已拆除完毕，外墙保温级外墙乳胶漆需重新切开并恢复，脚手架需重新搭建，所以为提高施工工程质量，保证工程的顺利进行，特制定轻钢雨篷施工方案如下。

二、编制依据

1、根据图纸设计要求及说明；

2、《普通碳素钢技术条件》（GB/T700）；

3、《建筑钢结构焊接技术规程》；

4、《钢结构工程施工及验收规范》（GB50205-95）。

三、材料选择

1、钢挑梁采用材质为Q235B；

2、不锈钢成品驳接爪型号304，规格200mm；

3、镀锌管采用型号ф32×2.5；

4、成品驳接爪为不锈钢材质；

5、玻璃采用型号为6+6浅蓝色钢化夹胶玻璃。

四、施工操作步骤及工艺

1、施工准备 钢结构阳光棚施工方案页脚内容A:熟悉图纸了解设计意图的质量要求及细部做法，认真查看图纸并全部领会，对照图纸与现场有不相同或不理解施工图纸，可向项目部和设计人员提出问题或意见，核对图纸无误后再进行施工。

B:按施工指定场地整齐堆放各种材料，组织施工机械的架设，安装与调试。

C：勘察施工现场并与监理、业主、土建方、项目部确定设计标高线，并对设计标高进行三方签字确认。校对三方确认标高线并引至各楼层做好标记。

D: 驳接爪、玻璃、钢型材定货加工：按照设计确定的钢型材、驳接爪、玻璃样品进行定货加工。必须注意加工的质量，它关系到现场的施工质量。

2、质量关键步骤

玻璃板块分格放线必须准确，钢型材焊接防锈处理符合设计及规范要求。驳接爪、钢型材连接、焊接必须符合设计规范。保证驳接爪、钢型材水平度、垂直度符合设计规范。钢型材、驳接爪、玻璃板块进场时需核对数量、规格、编号，并对安装的每块板块进行安装前检查，避免玻璃板块的缺角、爆边对质量的影响。

一、工程概况

本工程轻型钢雨棚设计采用热镀锌钢构件，适用于商业、住宅、办公等场所的室外遮阳、雨棚等设施。本方案主要针对轻型钢雨棚的安装施工过程进行详细说明。

二、施工准备

1. 材料准备

（1）热镀锌钢构件：根据设计图纸要求，准备相应规格的热镀锌钢构件，包括梁、柱、檩条、支撑等。

（2）紧固件：螺栓、螺母、锚栓等。

（3）密封材料：硅酮密封胶、防水胶等。

（4）辅助材料：焊接材料、涂料、测量工具等。

2. 人员准备

（1）施工人员：熟悉轻型钢雨棚施工工艺，具备相关操作技能。

（2）管理人员：负责施工过程中的技术指导、质量监督、进度控制等。

3. 施工设备

（1）吊装设备：吊车、卷扬机等。

（2）焊接设备：焊接机、切割机等。

（3）测量设备：水准仪、经纬仪、全站仪等。

三、施工步骤

1. 施工测量

（1）根据设计图纸，确定雨棚安装位置和尺寸。

（2）利用全站仪、经纬仪等测量设备，确定梁、柱、檩条等构件的安装位置和标高。

2. 柱基础施工

（1）根据测量结果，确定柱基础的位置和尺寸。 （2）挖设柱基础坑，并进行垫层、防水层施工。

（3）浇筑柱基础混凝土，确保强度和标高符合设计要求。

3. 柱安装

（1）根据测量结果，调整柱的位置和标高。

（2）利用吊装设备将柱吊装至基础，并进行初步固定。

（3）焊接连接柱与基础，确保连接牢固。

4. 梁安装

（1）根据测量结果，确定梁的安装位置和标高。

（2）利用吊装设备将梁吊装至柱顶，并进行初步固定。

（3）焊接连接梁与柱，确保连接牢固。

5. 檩条安装

（1）根据测量结果，确定檩条的安装位置和标高。

（2）利用吊装设备将檩条吊装至梁上，并进行初步固定。

（3）焊接连接檩条与梁，确保连接牢固。

6. 支撑安装

（1）根据测量结果，确定支撑的安装位置和标高。

（2）利用吊装设备将支撑吊装至檩条上，并进行初步固定。

（3）焊接连接支撑与檩条，确保连接牢固。

7. 防水处理
