电力电缆试验方法及检测技术分析

10kV电力电缆试验报告

引言

电力电缆是传输电能的重要设备之一，其质量和性能直接关系到电力系统的安全稳定运行。为了评估10kV电力电缆的质量和可靠性，本文对其进行了一系列试验，包括绝缘电阻试验、电压持续试验、局部放电试验等。

试验目的

1. 评估10kV电力电缆的绝缘性能；

2. 检测电缆在额定电压下的耐压能力；

3. 检测电缆是否存在局部放电现象。

试验设备和方法

1. 试验设备：电力电缆、绝缘电阻测试仪、耐压测试仪、局部放电检测仪；

2. 试验方法：

– 绝缘电阻试验：使用绝缘电阻测试仪对电缆绝缘进行测试，记录绝缘电阻值；

– 电压持续试验：使用耐压测试仪对电缆施加额定电压，观察电缆是否能够正常工作；

– 局部放电试验：使用局部放电检测仪对电缆进行检测，观察是否存在局部放电现象。

试验结果和分析

1. 绝缘电阻试验结果：经过绝缘电阻试验，10kV电力电缆的绝缘电阻为X兆欧姆，符合规定的标准范围。说明电缆的绝缘性能良好。

2. 电压持续试验结果：经过电压持续试验，电缆在额定电压下能够正常工作，没有发生电弧短路等故障，说明电缆的耐压能力良好。

3. 局部放电试验结果：经过局部放电试验检测，未发现电缆存在局部放电现象，表明电缆制造过程中没有产生重大缺陷。

结论

根据以上试验结果和分析，可以得出以下结论： 1. 10kV电力电缆的绝缘电阻符合要求，绝缘性能良好； 2. 电缆在额定电压下能够正常工作，耐压能力良好； 3.

电缆制造过程中没有产生重大缺陷，不存在局部放电现象。 建议

基于以上结论，建议在电力系统中广泛使用10kV电力电缆，以确保电力系统的安全稳定运行。

参考文献

[1] 电力电缆试验技术标准，XXXX标准出版社。

电力电缆故障检测的方法与分析

摘要：随着电力系统的不断发展和普及，电力电缆故障检测的重要性也日益突显。本文从直流高电压法、交流耐压法、局部放电检测等多种检测方法的原理、优缺点和适用范围入手，全面分析和讨论了电力电缆故障检测方法。同时，本文还对电力电缆故障检测技术的未来发展进行了探讨，提出了应用人工智能技术、建设变电站智能化系统等方向，为电力电缆故障检测技术的不断发展和进步提供了有益的参考。

关键词：电力电缆，故障检测，直流高电压法，交流耐压法，局部放电检测

引言：电力电缆在现代电力系统中占据着至关重要的地位，它们承担着输送和分配电力的重要任务。然而，由于电力电缆在使用过程中受到各种因素的影响，如环境、电磁场、电气负荷等，容易出现各种故障，如击穿、绝缘老化、短路等，这些故障不仅会影响电力系统的正常运行，而且还可能对人员和设备造成安全威胁。因此，对电力电缆进行故障检测是十分必要的。

一、电力电缆故障检测方法

1.直流高电压法

直流高电压法是一种经典的电力电缆故障检测方法，通常用于对中低电压电力电缆的绝缘状态进行检测。其原理是利用直流高电压将电缆绝缘强度测试到破坏的程度，以判断电缆绝缘状况[1]。具体实施时，直流高电压法通常采用大功率直流高压发生器进行电压升压，并利用导电试验仪对电压和电流进行测量，来判断电缆的绝缘状态是否存在故障。直流高电压法的优点是测试精度高、可靠性强，且可以对电缆全程进行检测，同时对于一些表面绝缘损坏的缆芯，也能够进行有效的检测。但是，其缺点是测试过程中会造成一定的破坏，特别是在检测老化电缆时，易造成局部绝缘破坏，导致电缆的进一步恶化。此外，直流高电压法测试的时长相对较长，且需要复杂的测试设备，成本较高。适用范围方面，直流高电压法通常用于检测电缆绝缘老化、击穿等问题，特别适用于对新建电缆进行试验和运行前的检测，也可以对在运行中的电缆进行定期检测。但是，对于电缆内部绝缘沟槽、气泡等缺陷的检测效果相对较差，需要配合其他检测方法进行检测。

电力电缆的故障分析及检测方法

电力电缆是电力系统中不可或缺的重要组成部分，用于输电、配电和电气设备间的连接。然而，由于各种因素的影响，电力电缆在运行过程中可能会发生故障，进而影响电力系统的可靠性和经济性。因此，对电力电缆的故障分析和检测显得尤为重要。

一、电力电缆的故障类型

1、绝缘老化。由于电力电缆在运行过程中长期受到电场、热场、机械应力和环境气氛的影响，导致电缆绝缘老化，绝缘性能下降，严重时会发生闪络、击穿等故障。

2、接头故障。电缆接头是电力电缆传导电能的关键部位，接头绝缘处理不良、接触面积不足、接触电阻过大等因素都会导致接头故障。

3、短路和开路。电缆短路指电缆两个或两个以上导体之间的直接接触，导致电流异常增加，严重时可能会造成电缆烧毁；电缆开路则指电缆导体之间断开，电流无法流通。

4、外力损伤。电力电缆在架空线路、沟槽、隧道等地方易受到机械损伤，导致电缆绝缘破损，继而引发故障。

1、绝缘电阻测量。利用万用表或绝缘电阻测试仪，测量电缆的绝缘电阻，在比较前后差异的基础上判断电缆绝缘老化程度。

2、交流耐压试验。将电缆暂时加高电压，观察电缆是否会发生闪络、击穿等异常现象，判断电缆绝缘是否正常。

3、局部放电检测。利用局部放电检测仪器，检测电缆上是否存在断电支、铸接支、封头等接头缺陷。

4、反射式全波长光时域反射分析。该方法可以对电缆绝缘层、金属护套等进行测量，判断是否存在裂纹、剪切、老化等缺陷。

5、能量分散谱方法。利用该方法可以检测电缆绝缘层的质量，合格的电缆绝缘层应该无杂质、均匀、规整。

三、结语

电力电缆的故障分析和检测是电力系统维护的重要一环，只有通过科学的方法和技术手段对电力电缆进行检测和维护，才能确保电力系统的正常运行和安全可靠。

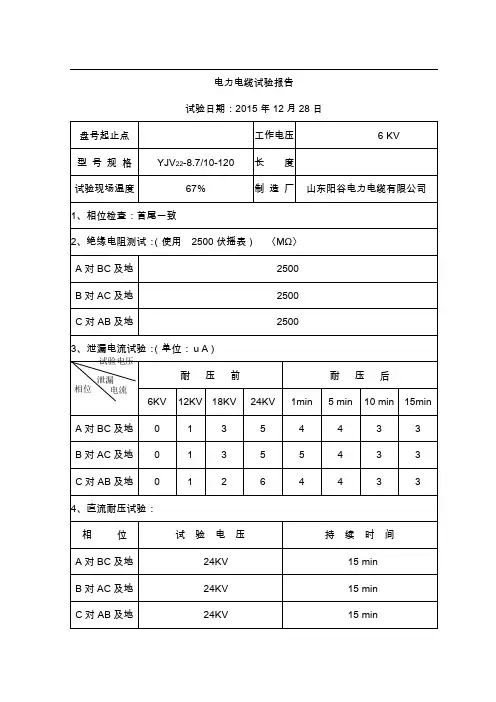

电力电缆试验报告

试验日期：2015年12月28日

盘号起止点 工作电压 6 KV

型 号 规 格 YJV22-8.7/10-120 长 度

试验现场温度 67% 制 造 厂 山东阳谷电力电缆有限公司

1、相位检查：首尾一致

2、绝缘电阻测试：（使用 2500伏摇表） 〈MΩ〉

A对BC及地 2500

B对AC及地 2500

C对AB及地 2500

3、泄漏电流试验：（单位：ｕA）

耐 压 前 耐 压 后

6KV 12KV 18KV 24KV 1min 5 min 10 min 15min

A对BC及地 0 1 3 5 4 4 3 3

B对AC及地 0 1 3 5 5 4 3 3

C对AB及地 0 1 2 6 4 4 3 3

4、直流耐压试验：

相 位 试 验 电 压 持 续 时 间

A对BC及地 24KV 15 min

B对AC及地 24KV 15 min

C对AB及地 24KV 15 min 试验电压

泄漏

电流 相位

结论：合格

试验人员： 试验负责人：

电力电缆试验报告

试验日期：2014年10月18日

盘号起止点 工作电压 6 KV

型 号 规 格 YJV22-8.7/10-120 长 度

试验现场温度 67% 制 造 厂 山东阳谷电力电缆有限公司

1、相位检查：首尾一致

2、绝缘电阻测试：（使用 2500伏摇表） 〈MΩ〉

A对BC及地 2500

B对AC及地 2500

C对AB及地 2500
