磁保持继电器的原理
磁保持继电器是一种特殊结构的继电器，其原理是利用电磁线圈和磁性材料的磁场来保持继电器处于闭合状态。
磁保持继电器的关键部分是电磁线圈和可磁化的铁芯。当电流通过电磁线圈时，会在铁芯上产生磁场。这个磁场会吸引和挡住触点，使其闭合。
当触点闭合后，磁场会在铁芯中形成一个闭合的磁路，从而形成了一个磁通闭合回路。这样，即使断开电流，铁芯上的磁场仍然会保持一段时间。在这段时间内，继电器会继续保持闭合状态，直到外界施加足够的力矩将触点打开。
磁保持继电器的磁场保持时间长短与铁芯的材质和形状、电磁线圈的匝数和电流大小有关。较大的电磁线圈匝数和电流会产生更强的磁场，延长继电器的磁场保持时间。
磁保持继电器可通过断开电源或施加相反的电流来将触点打开。这使得它在需要长时间或间断工作的场合上具有优势，例如保持开关、定时控制等应用。

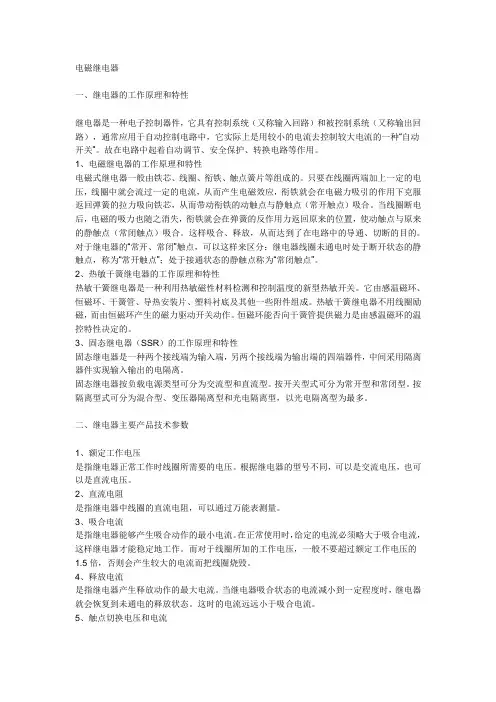

电磁继电器
一、继电器的工作原理和特性
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数
1、额定工作电压
是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指继电器中线圈的直流电阻，可以通过万能表测量。
BST-902-50A
常规数据
环境温度 -25℃~+55℃
环境湿度 ≤95% at +40℃
大气压力 86~106 kPA
外形尺寸 39.5×31×17.8mm
认证情况 VDE
技术数据
线圈数据
额定电压 9 VDC/12 VDC
额定功率 1.0 W
动作功率 0.8 W
吸合时间 20 ms
释放时间 15 ms
触点数据
最大转换功率 12.5 kVA
最大转换电压 250VAC
最大转换电流 50 A
电器寿命 1×104 次
机械寿命 1×106 次
接触压降 <100 mV
绝缘电阻
测试电压
线圈 – 触点 ≥4000 V eff.
触点 – 触点 ≥1500 V eff.
标准线圈
单线圈
常规线圈电压 (VDC) 线圈电阻 (Ohm) 公差 (±%)
9 V 80 10
12 V 145 10
磁保持继电器常识及使用须知
一． 一般常识
二． 激励方式
三． 使用须知
一般常识
磁保持继电器作为继电器的一种，也是一种自动开关，对电路起自动接通和切断作用。所不同的是，磁保持继电器的常闭常开作用完全是依赖永久磁钢的作用，其开关状态的转换是靠一定量的脉冲电信号的触发而完成的。因此，具有省电、性能稳定、体积小、承载能力大的特点，比一般电磁继电器性能优越。
二、 激励方式
该继电器的激励需要有专用的启动芯片或设计的电路可以参照下图设计，以下为专用芯片的资料
BH3023 双向驱动继电器电路（仅供参考）
（一）、 概述
BH3023是在BH3022的基础上增加了输入端"A、B"同时为"1"状态时，判别保护电路。确保输出驱动级在"A、B"同时为"1"时状态时，输出为高阻态。它是由输入门控电路，输入端"A、B"同时为"1"状态时，判别保护电路，输出端二级管保护电路，及驱动电路组成。它主要用于控制BST-902系列磁保持继电器工作，是理想的双向驱动继电器电路。
其主要特点如下：

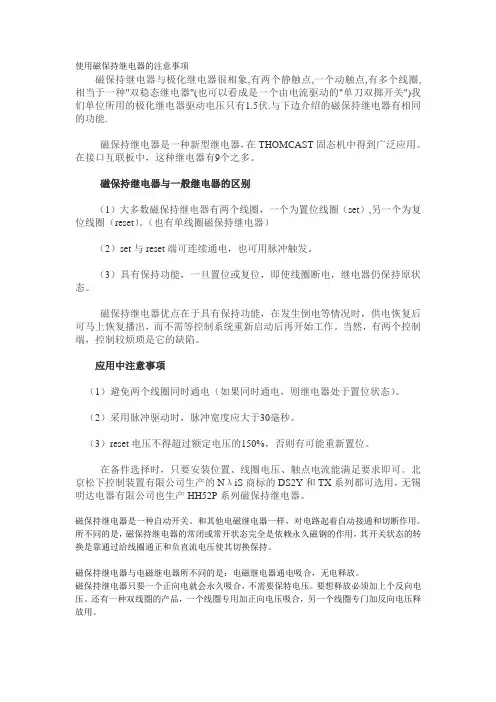

使用磁保持继电器的注意事项
磁保持继电器与极化继电器很相象,有两个静触点,一个动触点,有多个线圈,相当于一种"双稳态继电器"(也可以看成是一个由电流驱动的"单刀双掷开关")我们单位所用的极化继电器驱动电压只有1.5伏.与下边介绍的磁保持继电器有相同的功能.
磁保持继电器是一种新型继电器，在THOMCAST固态机中得到广泛应用。在接口互联板中，这种继电器有9个之多。
磁保持继电器与一般继电器的区别
（1）大多数磁保持继电器有两个线圈，一个为置位线圈（set）,另一个为复位线圈（reset）。（也有单线圈磁保持继电器）
（2）set与reset端可连续通电，也可用脉冲触发。
（3）具有保持功能，一旦置位或复位，即使线圈断电，继电器仍保持原状态。
磁保持继电器优点在于具有保持功能，在发生倒电等情况时，供电恢复后可马上恢复播出，而不需等控制系统重新启动后再开始工作。当然，有两个控制端，控制较烦琐是它的缺陷。
应用中注意事项
（1）避免两个线圈同时通电（如果同时通电，则继电器处于置位状态）。
（2）采用脉冲驱动时，脉冲宽度应大于30毫秒。
（3）reset电压不得超过额定电压的150%，否则有可能重新置位。
在备件选择时，只要安装位置、线圈电压、触点电流能满足要求即可。北京松下控制装置有限公司生产的NλiS商标的DS2Y和TX系列都可选用，无锡明达电器有限公司也生产HH52P系列磁保持继电器。
磁保持继电器是一种自动开关。和其他电磁继电器一样，对电路起着自动接通和切断作用。所不同的是，磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠通过给线圈通正和负直流电压使其切换保持。
磁保持继电器与电磁继电器所不同的是：电磁继电器通电吸合，无电释放。
磁保持继电器只要一个正向电就会永久吸合，不需要保特电压。要想释放必须加上个反向电压。还有一种双线圏的产品，一个线圏专用加正向电压吸合，另一个线圏专门加反向电压释放用。
旦经验窒 旦

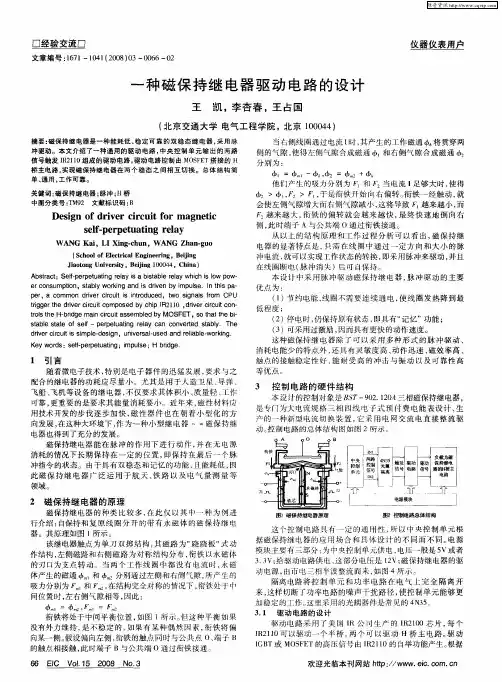

文章编号：１６７１—１０４１（２００８）０３—００６６—０２
一种磁保持继电器驱动电路的设计
王凯，李杏春，王占国
（北京交通大学电气工程学院，北京１０００４４）
摘要：磁保持继电器是一种能耗低、稳定可靠的双稳态继电器，采用脉 冲驱动。本文介绍了一种通用的驱动电路，中央控制单元输出的两路 信号触发ＩＲ２１１０组成的驱动电路，驱动电路控制由ＭＯＳＦＥＴ搭接的Ｈ 桥主电路，实现磁保持继电器在两个稳态之间相互切换。总体结构简 单、通用。工作可靠。
关键词：磁保持继电器；脉冲；Ｈ桥 中图分类号：ＴＭ９２文献标识码：Ｂ
Ｄｅｓｉｇｎ ｏｆ ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ ｆｏｒ ｍａｇｎｅｔｉｃ
ｓｅｌｆ－ｐｅｒｐｅｔｕａｔｉｎｇ ｒｅｌａｙ
ＷＡＮＧ Ｋａｉ，ＬＩ Ｘｉｎｇ－ｃｈｕｎ，ＷＡＮＧ Ｚｈａｎ－ｇｕｏ
（Ｓｃｈｏｏｌ ｏｆ Ｅｌｅｃｔｒｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｂｅｉｊｉｎｇ Ｊｉａｏｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ １０００４４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｓｅｌｆ－ｐｅｒｐｅｔｕａｔｉｎｇ ｒｅｌａｙ ｉｓ ａ ｂｉｓｔａｂｌｅ ｒｅｌａｙ ｗｈｉｃｈ ｉｓ ｌｏｗ ｐｏｗ－ ｅｒ ｃｏｎｓｕｍｐｔｉｏｎ，ｓｔａｂｌｙ ｗｏｒｋｉｎｇ ａｎｄ ｉｓ ｄｒｉｖｅｎ ｂｙ ｉｍｐｕｌｓｅ．Ｉｎ ｔｈｉｓ ｐａ－ ｐｅｒ，ａ ｃｏｍｍｏｎ ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ ｉｓ ｉｎｔｒｏｄｕｃｅｄ，ｔｗｏ ｓｉｇｎａｌｓ ｆｒ０ｍ ＣＰＵ ｔｒｉｇｇｅｒ ｔｈｅ ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ ｃｏｍｐｏｓｅｄ ｂｙ ｃｈｉｐ ＩＲ２ｌ ｌ０，ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ ｃｏｎ－ ｔｒｏｉｓ ｔｈｅ Ｈ－ｂｒｉｄｇｅ ｍａｉｎ ｃｉｒｃｕｉｔ ａｓｓｅｍｂｌｅｄ ｂｙ ＭＯＳＦＥＴ，ＳＯ ｔｈａｔ ｔｈｅ ｂｉ－ ｓｔａｂｌｅ ｓｔａｔｅ ｏｆ ｓｅｌｆ—ｐｅｒｐｅｔｕａｔｉｎｇ ｒｅｌａｙ ｃａｎ ｃｏｎｖｅ￣ｅｄ ｓｔａｂｌｙ．Ｔｈｅ ｄｒｉｖｅｒ ｃｉｒｃｕｉｔ ｉｓ ｓｉｍｐｌｅ－ｄｅｓｉｇｎ，ｕｎｉｖｅｒｓａｌ－ｕｓｅｄ ａｎｄ ｒｅｌｉａｂｌｅ－ｗｏｒｋｉｎｇ．
