关于盾构机实时姿态测量和计算方法的研究
随着社会经济的发展和城市建设的加快,城市规模不断扩大,人口不断增多,交通越来越来拥挤。一些地方的城市建设者为了治理交通拥堵,分散交通压力。不断寻求解决方式,修建地铁成为了一些城市建设者的主要的选择方式。但是在修建地铁的过程中,工程量非常大,施工难度相对较高。在地铁施工过程中,采用盾构技术,与传统的施工技术相比,有着许多优势,逐渐成为地铁修建过程中的主要施工方法。本文将主要分析盾构姿态的测量的原理和方法,探究盾构姿态的测量的精度分析。
盾构机姿态简介
盾构施工过程就像生活中的目标运动,先进行重心平移,然后在运动的过程中偏航,最后进行自身重心的滚动。因此,在盾构施工过程中,需要监测的数据是盾构机位置和姿态的参数。主要是三维坐标和滚动角、偏航角和俯仰角。
盾构机姿态的控制对整个工程施工意义重大,它决定着施工的质量和隧道推进方向的精度。一旦控制不好,容易导致隧道偏差过大和盾尾间隙过小而相碰。
盾构机液压系统
液压系统是盾构机的核心部分,盾构机的工作机构主要是由液压系统驱动完成,对盾构机系统的运行起着很大的作用。盾构机的液压系统主要包括两大系统,一是推进系统,二是主动铰接系统。
2.1.推进系统
盾构机的主要工作系统是推进系统,它主要是通过油缸作用于成型观片,以此来实现盾构前进。推进系统的动力单元是一台80L/min旋转柱塞泵,执行元件是24个油缸,调节和控制部分包括方向的控制、油缸电磁阀的选择、安全阀、节流阀等。盾构机工作时的最大工作压力是35MPa,液压泵最大推进流量是80L/min,推进油缸是240/180-1950(mm)。
盾构机共有推进油缸24个,总推力是这24个油缸的推力之和,那么在液压系统的最大推力F最大-24×P×Sn中,P表示油缸的最大压强,S表示活塞面积,因此,F最大-24×35×106Pa×3.14×0.122㎡≈37981t
盾构机的最大推进速度就是油缸的最大伸长速度,S-1/T,T-V/S1,在这个公式中,S表示最大推进速度,T表示伸长1mm所需要的时间,V表示伸长1mm需要的油液体积,S1为推进流量,S为74mm/min。因此,当前的盾构机最大推力是1200kN,掘进速度是40—65mm/min,推进系统的设计完全符合要求。
土压平衡盾构机困难状况下的操纵及纠偏
董宇
摘 要:为了能使操纵手更熟练的操纵盾构机,本文根据自身工作实践对盾构困难状况下操纵及纠偏的理解与广大技术工作者探讨。
关键字:轴线;纠偏;趋势
1 前言
盾构机是一种很笨重的机具,操纵及纠偏是受很多技术参数制约的,怎样合理地把这些参数科学的统一起来,是影响盾构机操纵及纠偏的关键,下面就这些参数的调节及注意事项通过具体情况进行阐述。
2 盾构操纵及各影响参数
推力对掘进的影响
⑴如果推进过程中出现一侧推力比另一侧推力大,但推进油缸的行程显示却是推力小的一侧变化快,这种现象多出现在小半径施工,增加推力,使得压差变大,以满足转弯的需要,用降低掘进速度的办法来保证掘进的连续性,同时也避免刀盘被卡死。
⑵管片拼装的好坏会影响推进油缸的有效推力,所以要充分挖掘盾构机的有效推力,要避免不必要的推力损失,这也解释了为什么有时加大推力而速度依然无法获得提升。
铰接对掘进的影响
在纠偏过程中一侧的铰接拉得太长是件很头痛的事情,收铰接会加大不利的趋势,严重时这环的纠偏可能前功尽弃,一定要做到收铰接时间不可太长,压力不要太高,尽量把趋势从正值纠到负值(或负值到正值),并使之过2个趋势点再收铰接,这样就会把姿态调到了有利的一侧,这时收铰接才会对姿态纠偏起到事半功倍的效果。
速度对掘进的影响 ⑴如果掌子面裂隙水丰富,或是在通过含水丰富地层时,要全速前进,在出土量有保证的前提下,尽可能提高掘进速度,这样做的好处是快速通过含水层,避免过多的水涌出。
⑵在掘进过程中脱顶现象是时有发生的事情,可通过增大速度的方法把脱顶的油缸伸出来,以达到所有推进油缸都顶在管片上,一次不行,可多次重复此方法,一定会见效的。这种情况多出现速度不是很快,扭距忽大忽小的硬岩状况中。速度不宜过快也不宜过慢,更不要走走停停,可以在扭距大的情况下减小速度达到减小扭距的办法,不要停机等扭距降下来在掘进。

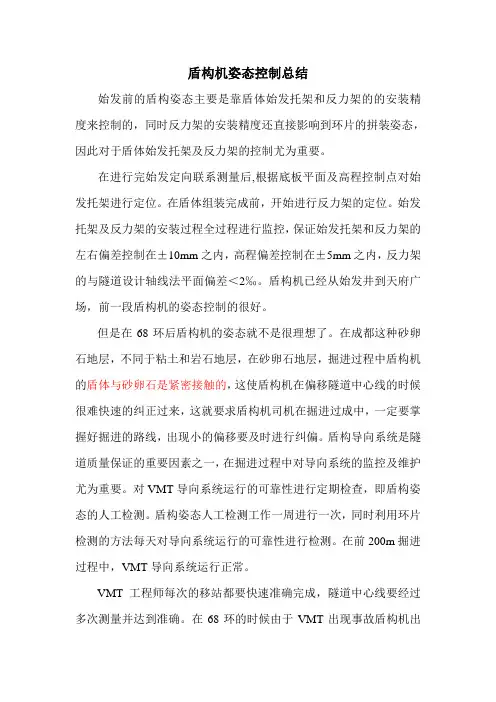

盾构机姿态控制总结
始发前的盾构姿态主要是靠盾体始发托架和反力架的的安装精度来控制的,同时反力架的安装精度还直接影响到环片的拼装姿态,因此对于盾体始发托架及反力架的控制尤为重要。
在进行完始发定向联系测量后,根据底板平面及高程控制点对始发托架进行定位。在盾体组装完成前,开始进行反力架的定位。始发托架及反力架的安装过程全过程进行监控,保证始发托架和反力架的左右偏差控制在±10mm之内,高程偏差控制在±5mm之内,反力架的与隧道设计轴线法平面偏差<2‰。盾构机已经从始发井到天府广场,前一段盾构机的姿态控制的很好。
但是在68环后盾构机的姿态就不是很理想了。在成都这种砂卵石地层,不同于粘土和岩石地层,在砂卵石地层,掘进过程中盾构机的盾体与砂卵石是紧密接触的,这使盾构机在偏移隧道中心线的时候很难快速的纠正过来,这就要求盾构机司机在掘进过成中,一定要掌握好掘进的路线,出现小的偏移要及时进行纠偏。盾构导向系统是隧道质量保证的重要因素之一,在掘进过程中对导向系统的监控及维护尤为重要。对VMT导向系统运行的可靠性进行定期检查,即盾构姿态的人工检测。盾构姿态人工检测工作一周进行一次,同时利用环片检测的方法每天对导向系统运行的可靠性进行检测。在前200m掘进过程中,VMT导向系统运行正常。
VMT工程师每次的移站都要快速准确完成,隧道中心线要经过多次测量并达到准确。在68环的时候由于VMT出现事故盾构机出现忙掘的情况,使盾构机的方向与隧道中心先有了较大的偏差,在这种情况下,应当选择好纠偏曲线慢慢的使盾构机的姿态慢慢的纠正过来,我们却选择了强行快速纠偏,使得管片出现了大错台的情况,在一个就是由于管片的选型不是很完美,使得盾构机的姿态越来越差。除了定期对盾构姿态进行人工检测,同时还对TCA激光站及定向棱镜的稳定性进行检查。在始发前,导向系统的激光站及定向棱镜安装在始发井内,不会轻易发生碰动。在盾构掘进了30环后,进行了第一次激光站的移站,激光站固定在环片顶部,定向棱镜仍旧安装在始发井内,由于环片不稳定使得TCA激光站不稳定。在掘进过程利用导向系统自带方位检查功能对激光站及定向棱镜的稳定性进行检查。当偏差值超过限值时,利用井内控制点及时独立的对激光站及定向棱镜的位置进行复测。
盾构姿态控制方案
1、自动导向系统和人工辅助测量控制盾构掘进方向和盾构姿态
该系统配置了导向、自动定位、掘进程序软件和显示器等,能够全天候在盾构机主控室动态显示盾构机当前位置与隧道设计轴线的偏差以及趋势。据此调整控制盾构机掘进方向,使其始终保持在允许的偏差范围内。随着盾构推进导向系统后视基准点需要前移,必须通过人工测量来进行精确定位。为保证推进方向的准确可靠,拟每周进行两次人工测量(具体测量次数由实际施工进度和线路情况确定),以校核自动导向系统的测量数据并复核盾构机的位置、姿态,确保盾构掘进方向的正确。
2、采用分区操作盾构机推进油缸控制盾构掘进方向
根据线路条件所做的分段轴线拟合控制计划、导向系统反映的盾构姿态信息,结合隧道地层情况,通过分区操作盾构机的推进油缸来控制掘进方向。在上坡段掘进时,适当加大盾构机下部油缸的推力;在下坡段掘进时则适当加大上部油缸的推力;在左转弯曲线段掘进时,则适当加大右侧油缸推力;在右转弯曲线掘进时,则适当加大左侧油缸的推力;在直线平坡段掘进时,则应尽量在盾构保持抬头的前提下使所有油缸的推力保持一致。
3、盾构掘进姿态调整与纠偏
在实际施工中,由于地质突变等原因盾构机推进方向可能会偏离设计轴线并超过管理警戒值;在稳定地层中掘进,因地层提供的滚动阻力小,可能会产生盾体滚动偏差;在线路变坡段或急弯段掘进,有
可能产生较大的偏差。因此应及时调整盾构机姿态、纠正偏差。
1)参照上述方法分区操作推进油缸来调整盾构机姿态,纠正偏差,将盾构机的方向控制调整到符合要求的范围内。
2)在急弯和变坡段,必要时可利用盾构机的超挖刀进行局部超挖来纠偏。
3)当滚动超限时,盾构机会自动报警,此时采用盾构刀盘反转的方法纠正滚动偏差。
4、滚动控制
采用使盾构刀盘反转的方法,纠正滚动偏差。允许滚动偏差≤3°,当超过3°时,盾构机报警,提示操纵者必须切换刀盘旋转方向,进行反转纠偏。
5、竖直方向控制
