无刷电机驱动器接线说明
- 格式：docx
- 大小：11.48 KB
- 文档页数：2

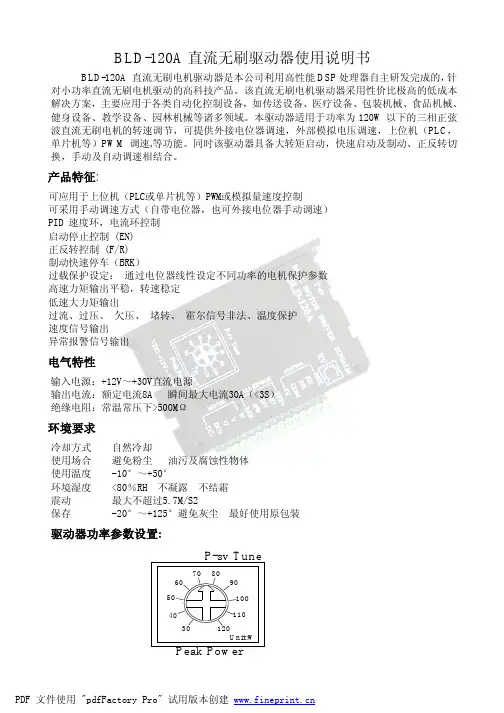

无刷电机驱动器接线说明
驱 RV
动 GND 接蓝线（电位器短线）器 ALM
SPEED
AVI接黄线（电位器短线）接 5VDC电压 BRK
ENBL 拖出来的黑线粗线， 一头接 ENBL插口，一头接速显装置的
②接口 F/R
REF- 黑线（电机上面的细线） 霍 蓝线（电机上面的细线） 拖出来的红线（粗线）一头接 HW 尔 插孔，一头接速显装置上面的①接口 HW 部 绿线（电机上面的细线） HV 分
黄线（电机上面的细线）
HU
REF+ 红线（电机上面的细线） 红线（电位器短线）
电 DC-
DC+
机
U 黄线（电机上面的粗线）
V 绿线（电机上面的粗线）
W 蓝线（电机上面的粗线）
一， 电机和驱动器接线：
1，电机三根 粗线，黄线，绿线，蓝线 分别接驱动器上面的 U,V,W 插孔。
2，电机的五根细线：黄线，绿线，蓝线分别接驱动器上面的 HU,HV,HW
插孔；红线接 REF+插孔，黑线接 REF插-孔。
二，驱动器和电位器接线：
蓝线（电位器短线）接驱动器上面的 GND插孔黄线（电位器短线）接驱动器上面的 AVI 插孔红线（电位器短线）接驱动器上面的 REF+插孔
三,驱动器和速显装置：
拖出来的红线（粗长线）一头接驱动器上面的 HW 插孔，另一头接速显装置的①接口
拖出来的黑线 （粗长线），一头接驱动器上面的 ENBL插孔，另一头接速显装置的②接口。
速显装置电压设为 220V,驱动器设为 24V 的电源。速度快慢对应的是
103 接口。
另外，上位机接 F/R 这个接孔，便可实现电机正反转。
1）无刷电机驱动器 GND 端子与 ENBL端子已经短接，这个相当于是一个模拟电压，通过 RV 端子就可以调节转数，顺时针旋转变大，逆时针变小。
（ 2）调节电机的正反转，把 GND端子与 F/R 端子短接即可。短接之后电机反转。
