基于机器视觉的颜色识别系统设计

朱光等：基于机器视觉的色标判读系统　

文章编号：１００６—６２６８（２０１０）０２／０３—００５　１－０４　

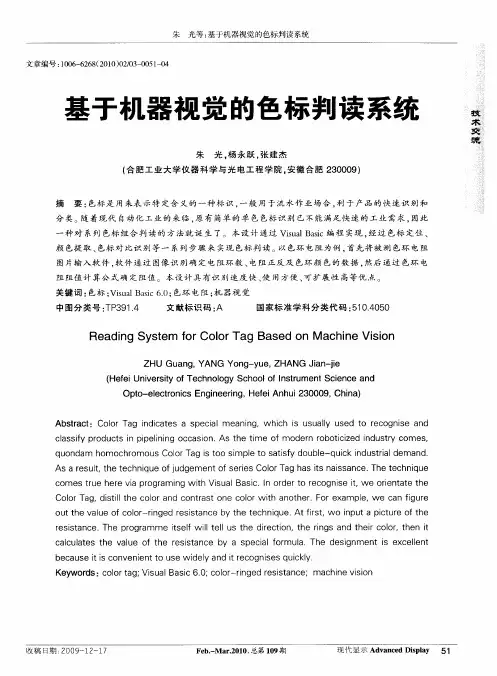

基于机器视觉的色标判读系统　

朱光，杨永跃，张建杰　

（合肥工业大学仪器科学与光电工程学院，安徽合肥２３０００９）　

摘　要：色标是用来表示特定含义的一种标识，一般用于流水作业场合，利于产品的快速识别和　

分类。随着现代自动化工业的来临，原有简单的单色色标识别已不能满足快速的工业需求，因此　

一种对系列色标组合判读的方法就诞生了。本设计通过Ｖｉｓｕａｌ　Ｂａｓｉｃ编程实现，经过色标定位、　颜色提取、色标对比识别等一系列步骤来实现色标判读。以色环电阻为例，首先将被测色环电阻　

图片输入软件．软件通过图像识别确定电阻环数、电阻正反及色环颜色的数据，然后通过色环电　

阻阻值计算公式确定阻值。本设计具有识别速度快、使用方便、可扩展性高等优点。　关键词：色标：Ｖｉｓｕａｌ　Ｂａｓｉｃ　６．０；色环电阻；机器视觉　

中图分类号：ＴＰ３９１．４　文献标识码：Ａ　国家标准学科分类代码：５１０．４０５０　

Ｒｅａｄｉｎｇ　Ｓｙｓｔｅｍ　ｆｏｒ　Ｃｏｌｏｒ　Ｔａｇ　Ｂａｓｅｄ　ｏｎ　Ｍａｃｈｉｎｅ　Ｖｉｓｉｏｎ　

ＺＨＵ　Ｇｕａｎｇ，ＹＡＮＧ　Ｙｏｎｇ－ｙｕｅ，ＺＨＡＮＧ　Ｊｉａｎ－ｊｉｅ　（Ｈｅｆｅｉ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ　Ｓｃｈｏｏｌ　ｏｆ　Ｉｎｓｔｒｕｍｅｎｔ　Ｓｃｉｅｎｃｅ　ａｎｄ　

Ｏｐｔｏ—ｅｌｅｃｔｒｏｎｉｃｓ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｈｅｆｅｉ　Ａｎｈｕｉ　２３０００９，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｃｏｌｏｒ　Ｔａｇ　ｉｎｄｉｃａｔｅｓ　ａ　ｓｐｅｃｉａｌ　ｍｅａｎｉｎｇ，ｗｈｉｃｈ　ｉｓ　ｕｓｕａｌｌｙ　ｕｓｅｄ　ｔｏ　ｒｅｃｏｇｎｉｓｅ　ａｎｄ　

ｃｌａｓｓｉｆｙ　ｐｒｏｄｕｃｔｓ　ｉｎ　ｐｉｐｅｌｉｎｉｎｇ　ｏｃｃａｓｉｏｎ．Ａｓ　ｔｈｅ　ｔｉｍｅ　ｏｆ　ｍｏｄｅｒｎ　ｒｏｂｏｔｉｃｉｚｅｄ　ｉｎｄｕｓｔｒｙ　ｃｏｍｅｓ，　

ＥＬＥＣＴＲＯＮＩＣＳ　ＷＯＲＬＤ·　

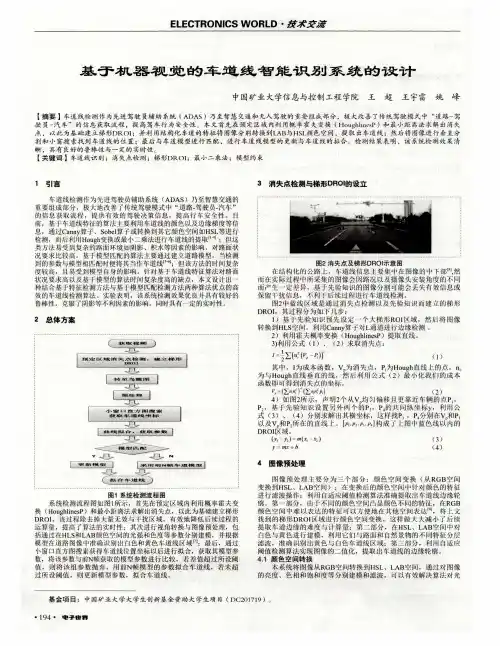

基于机器视觉的车道线智能识别系统的设计　

中国矿业大学信息与控制Ｘ－．程学院王超王宇雷姚峰　

【摘要】车道线检测作为先进驾驶员辅助系统（ＡＤＡＳ）乃至智慧交通和无人驾驶的重要组成部分，极大改善了传统驾驶模式中“道路一驾　驶员一汽车”的信息获取流程，提高驾车行为安全性。本文首先在预定区域内利用概率霍夫变换（ＨｏｕｇｈｌｉｎｅｓＰ）和最小距离法求解出消失　

点，以此为基础建立梯形ＤＲＯ１；并利用结构化车道的特征将图像分别转换到ＬＡＢ与ＨＳＬ颜色空间，提取出车道线；然后将图像进行垂直分　

割和小窗搜索找到车道线的位置；最后与车道模型进行匹配，进行车道线模型的更新与车道线的拟合、检测结果表明，该系统检测效果清　

晰，具有良好的鲁棒性与一定的实时性。　【关键词】车道线识别；消失点检测；梯形ＤＲＯＩ；最小二乘法；模型约束　

１引言　

乍道线检测作为先进驾驶员辅助系统（ＡＤＡＳ）乃至智慧交通的　

最要组成部分，极大地改善了传统驾驶模式中“道路．驾驶员一汽车”　

的信息获取流程，提供有效的驾驶决策信息，提高行车安全性。目　前，基于车道线特征的算法主要利用车道线的颜色以及边缘梯度等信　

息，通过Ｃａｎｎｙ算子、Ｓｏｂｅｌ算子或转换到其它颜色空间如ＨＳＬ等进行　检测，而后利用Ｈｏｕｇｈ变换或最小二乘法进行车道线的提取Ｉ】　：但这　

类方法易受到复杂的路面环境如阴影、积水等因素的影响，对路面状　况要求比较高。基于模型匹配的算法主要通过建立道路模型，当检测　

到的参数与模型相匹配时便将其当作车道线”．６】；但该方法的时间复杂　

度较高，且易受到模型自身的影响。针对基于车道线特征算法对路面　

状况要求高以及基于模型的算法时间复杂度高的缺点，本文设计出一　种结合基于特征检测方法与基于模型匹配检测方法两种算法优点的高　

效的车道线检测算法。实验表明，该系统检测效果优良并具有较好的　

鲁棒性，克服了阴影等不利因素的影响，同时具有一定的实时性。　

基于机器视觉的自动化检测系统设计与实现

机器视觉技术的发展在工业制造等领域中起到了至关重要的作用。基于机器视觉的自动化检测系统利用计算机视觉技术，通过对图像或视频的处理分析，实现对物体进行自动化检测和判断。本文将介绍基于机器视觉的自动化检测系统的设计与实现。

一、引言

随着工业生产的快速发展，传统的人工检测方式已经无法满足生产效率和质量要求。基于机器视觉的自动化检测系统应运而生。该系统可以准确、快速地对产品进行检测，大大提高了检测精度和效率。

二、系统设计

1. 硬件设计

基于机器视觉的自动化检测系统的核心设备是计算机和视觉检测设备。计算机负责图像处理和算法运算，视觉检测设备负责图像采集和输入。此外，根据具体需求，系统还可配备其他硬件设备，如运动控制系统、光照控制系统等。

2. 软件设计

软件设计是基于机器视觉的自动化检测系统的关键部分。在软件设计过程中，需要考虑图像处理算法的选择和优化，以及系统界面的设计等方面。 首先，根据实际需求选择合适的图像处理算法，如边缘检测、形状匹配、颜色识别等。根据不同的应用场景，可能需要集成多种算法，以实现更精确的检测和判定。

其次，设计系统界面，使之简洁明了、易于操作。用户可以通过界面设置检测参数，查看检测结果等。

三、系统实现

1. 数据采集

系统实现时，首先需要进行图像或视频的采集。根据实际应用场景，可以选择合适的图像采集设备，如摄像头、工业相机等。通过采集设备，将待检测的物体图像输入到计算机中。

2. 图像处理与特征提取

采集到的图像需要进行预处理，并提取出适用于检测的特征。预处理包括图像去噪、图像增强等操作，以提高后续处理的效果。特征提取是基于机器视觉的自动化检测系统的核心步骤，通过选择合适的算法和参数，从图像中提取出目标物体的特征信息。

3. 检测与判断

通过对特征提取的结果进行分析和处理，系统可以对目标物体进行自动化检测和判断。根据具体需求，可以设置不同的检测标准和判定规则，以实现对不同缺陷或问题的检测和判断。

基于机器视觉的产品分拣系统设计

随着科技的进步和智能化的发展，机器视觉技术逐渐应用于各个行业，其中产品分拣系统是其中一个重要应用领域。本文将介绍基于机器视觉的产品分拣系统的设计。

一、系统概况

基于机器视觉的产品分拣系统主要由硬件和软件两部分组成。硬件包括机器视觉传感器、机械臂、传送带等设备，用于感知和处理产品。软件则是系统的核心，包括图像处理算法、运动控制算法等，用于对产品进行分析和操作。

二、系统工作原理

1. 产品采集

系统会使用机器视觉传感器对待分拣的产品进行采集。传感器能够获取产品的图像或者其他相关信息，并将其传输到后续的处理环节。

2. 图像处理

采集到的产品图像会经过图像处理算法进行分析。这些算法包括图像识别、边缘检测、颜色识别等。通过这些算法的处理，系统能够识别出产品的属性，例如尺寸、形状、颜色等。

3. 分类与分拣 基于图像处理的结果，系统会根据预先设定的规则对产品进行分类，并将其分配到相应的分拣通道。这一步需要在软件中编写相应的逻辑和算法，以确保准确地将产品分拣到目标位置。

4. 机械臂操作

根据分类与分拣的结果，系统会控制机械臂进行相应的动作，将产品从传送带上取下，并放置到相应的位置上。机械臂需要根据产品的属性进行准确的操作，例如抓取、放置、旋转等。

三、系统设计考虑因素

在设计基于机器视觉的产品分拣系统时，需要考虑以下因素：

1. 分拣速度

系统设计需要保证分拣速度与生产线的生产速度相匹配，以确保分拣系统不成为生产线的瓶颈。因此，在选择硬件设备和软件算法时需要综合考虑系统的处理能力、传输速度等因素。

2. 准确度

分拣系统的核心目标是准确地将产品分拣到目标位置，因此系统设计需保证高准确度。这一点要求对图像处理算法进行严密的测试和调试，同时确保机械臂操作的精准性。

3. 可扩展性 系统设计应具备一定的可扩展性，以应对未来产能的提升和新产品的加入。考虑到不同产品可能具有不同的形状、尺寸、颜色等属性，设计时需要预留一定的灵活性。
