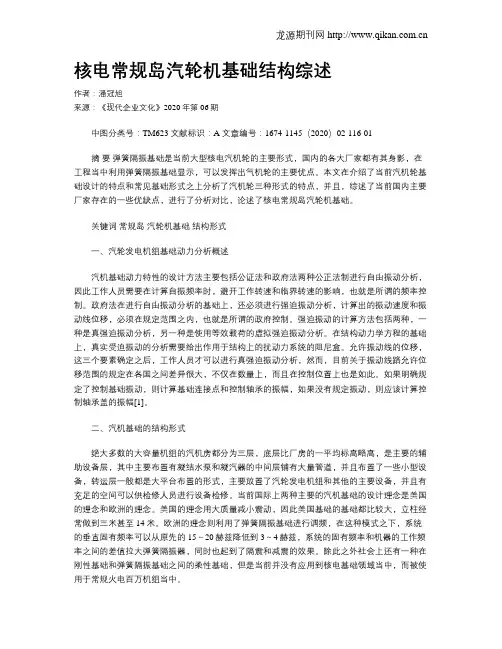

核电常规岛汽轮机基础结构综述
作者：潘冠旭
来源：《现代企业文化》2020年第06期
中图分类号：TM623 文献标识：A 文章编号：1674-1145（2020）02-116-01
摘 要 弹簧隔振基础是当前大型核电汽机轮的主要形式，国内的各大厂家都有其身影，在工程当中利用弹簧隔振基础显示，可以发挥出气机轮的主要优点。本文在介绍了当前汽机轮基础设计的特点和常见基础形式之上分析了汽机轮三种形式的特点，并且，综述了当前国内主要厂家存在的一些优缺点，进行了分析对比，论述了核电常规岛汽轮机基础。
关键词 常规岛 汽轮机基础 结构形式
一、汽轮发电机组基础动力分析概述
汽机基础动力特性的设计方法主要包括公证法和政府法两种公正法制进行自由振动分析，因此工作人员需要在计算自振频率时，避开工作转速和临界转速的影响，也就是所谓的频率控制。政府法在进行自由振动分析的基础上，还必须进行强迫振动分析，计算出的振动速度和振动线位移，必须在规定范围之内，也就是所谓的政府控制。强迫振动的计算方法包括两种，一种是真强迫振动分析，另一种是使用等效载荷的虚拟强迫振动分析。在结构动力学方程的基础上，真实受迫振动的分析需要给出作用于结构上的扰动力系统的阻尼盒。允许振动线的位移，这三个要素确定之后，工作人员才可以进行真强迫振动分析，然而，目前关于振动线路允许位移范围的规定在各国之间差异很大，不仅在数量上，而且在控制位置上也是如此。如果明确规定了控制基础振动，则计算基础连接点和控制轴承的振幅，如果没有规定振动，则应该计算控制轴承盖的振幅[1]。
二、汽机基础的结构形式
绝大多数的大容量机组的汽机房都分为三层，底层比厂房的一平均标高略高，是主要的辅助设备层，其中主要布置有凝结水泵和凝汽器的中间层铺有大量管道，并且布置了一些小型设备，转运层一般都是大平台布置的形式，主要放置了汽轮发电机组和其他的主要设备，并且有充足的空间可以供检修人员进行设备检修。当前国际上两种主要的汽机基础的设计理念是美国的理念和欧洲的理念。美国的理念用大质量减小震动，因此美国基础的基础都比较大，立柱经常做到三米甚至14米。欧洲的理念则利用了弹簧隔振基础进行调频，在这种模式之下，系统的垂直固有频率可以从原先的15～20赫兹降低到3～4赫兹，系统的固有频率和机器的工作频率之间的差值拉大弹簧隔振器，同时也起到了隔震和减震的效果。除此之外社会上还有一种在刚性基础和弹簧隔振基础之间的柔性基础，但是当前并没有应用到核电基础领域当中，而被使用于常规火电百万机组当中。 龙源期刊网

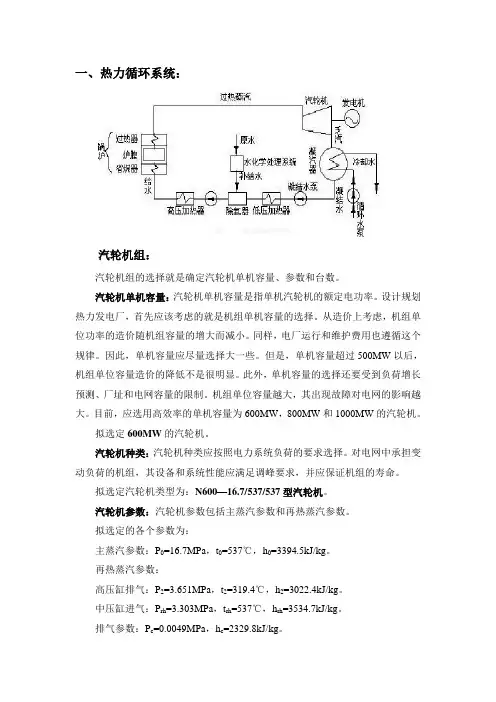

一、热力循环系统：
汽轮机组：
汽轮机组的选择就是确定汽轮机单机容量、参数和台数。
汽轮机单机容量：汽轮机单机容量是指单机汽轮机的额定电功率。设计规划热力发电厂，首先应该考虑的就是机组单机容量的选择。从造价上考虑，机组单位功率的造价随机组容量的增大而减小。同样，电厂运行和维护费用也遵循这个规律。因此，单机容量应尽量选择大一些。但是，单机容量超过500MW以后，机组单位容量造价的降低不是很明显。此外，单机容量的选择还要受到负荷增长预测、厂址和电网容量的限制。机组单位容量越大，其出现故障对电网的影响越大。目前，应选用高效率的单机容量为600MW，800MW和1000MW的汽轮机。
拟选定600MW的汽轮机。
汽轮机种类：汽轮机种类应按照电力系统负荷的要求选择。对电网中承担变动负荷的机组，其设备和系统性能应满足调峰要求，并应保证机组的寿命。
拟选定汽轮机类型为：N600—16.7/537/537型汽轮机。
汽轮机参数：汽轮机参数包括主蒸汽参数和再热蒸汽参数。
拟选定的各个参数为：
主蒸汽参数：P0=16.7MPa，t0=537℃，h0=3394.5kJ/kg。
再热蒸汽参数：
高压缸排气：P2=3.651MPa，t2=319.4℃，h2=3022.4kJ/kg。
中压缸进气：Prh=3.303MPa，trh=537℃，hrh=3534.7kJ/kg。
排气参数：Pc=0.0049MPa，hc=2329.8kJ/kg。 汽轮机台数：在发电厂的总容量及单机容量确定后，机组的台数也就相应确定。一般，对于单机容量较大的发电厂，机组台数不宜超过6台，机组容量等级不宜超过两种。该机组采用一机一炉单元制，故选一台汽轮机。
锅炉机组：
锅炉机组的选择包括锅炉参数和锅炉类型的选择。
锅炉参数：锅炉主蒸汽参数的选择应该遵从汽轮机初参数及再热蒸汽参数。同时应考虑到锅炉主蒸汽参数对锅炉水循环的影响。为此，DL5000—2000《火力发电厂设计技术规程》规定，对于大容量机组，锅炉过热出口至汽轮机进口的压降宜为汽轮机额定进气压力的5%；过热器出口额定蒸汽温度，对于亚临界及以下参数机宜比汽轮机额定进气温度高3℃；对于超临界参数机组，宜比汽轮机额定进气温度高5℃.额定工况下，冷段再热蒸汽管道、再热器、热段再热蒸汽管道的压力降，宜分别为汽轮机额定工况下高压缸排气压力的1.5%~2.0%、5%、3.5%~3.0%；再热器出口额定蒸汽温度比汽轮机中压缸额定进气温度宜高2℃。
第３２卷第２期 ２０１１年６月 电 站 辅 机 Ｐｏｗｅｒ Ｓｔａｔｉｏｎ Ａｕｘｉｌｉａｒｙ Ｅｑｕｉｐｍｅｎｔ ＶｏＩ＿３２ Ｎｏ．２ Ｊｕｎ．２０１１
文章编号：１６７２—０２１０（２０１ １ Ｊ０２—００ｌ１—０６

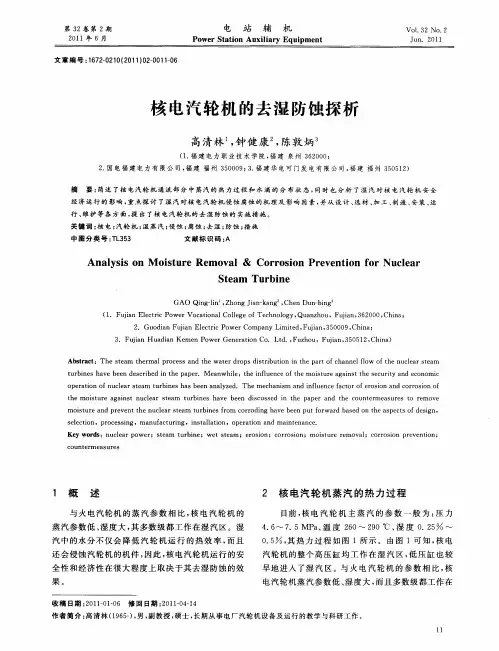

核电汽轮机的去湿防蚀探析
高清林 ，钟健康 ，陈敦炳。
（１．福建电力职业技术学院，福建泉州３６２０００； ２．国电福建电力有限公司，福建福州３５０００９；３．福建华电可门发电有限公司，福建福州３５０５１２）
摘 要：简述了核电汽轮机通流部分中蒸汽的热力过程和水滴的分布状态，同时也分析了湿汽对核电汽轮机安全 经济运行的影响，重点探讨了湿汽对核电汽轮机侵蚀腐蚀的机理及影响因素，并从设计、选材、加工、制造、安装、运 行、维护等各方面，提出了核电汽轮机的去湿防蚀的实施措施。 关键词：核电；汽轮机；湿蒸汽；侵蚀；腐蚀；去湿；防蚀；措施 中图分类号：ＴＬ３５３ 文献标识码：Ａ
Ａｎａｌｙｓｉｓ ｏｎ Ｍｏｉｓｔｕｒｅ Ｒｅｍｏｖａｌ＆Ｃｏｒｒｏｓｉｏｎ Ｐｒｅｖｅｎｔｉｏｎ ｆｏｒ Ｎｕｃｌｅａｒ
Ｓｔｅａｍ Ｔｕｒｂｉｎｅ
ＧＡＯ Ｑｉｎｇ—ｌｉｎ ，Ｚｈｏｎｇ Ｊｉａｎ－ｋａｎｇ ，Ｃｈｅｎ Ｄｕｎ—ｂｉｎｇ。 （１．Ｆｕｊｉａｎ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｖｏｃａｔｉｏｎａｌ Ｃｏｌｌｅｇｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｑｕａｎｚｈｏｕ，Ｆｕｊｉａｎ，３６２０００，Ｃｈｉｎａ； ２．Ｇｕｏｄｉａｎ Ｆｕｊｉａｎ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｃｏｍｐａｎｙ Ｌｉｍｉｔｅｄ，Ｆｕｊｉａｎ，３５０００９，Ｃｈｉｎａ； ３．Ｆｕｊｉａｎ Ｈｕａｄｉａｎ Ｋｅｍｅｎ Ｐｏｗｅｒ Ｇｅｎｅｒａｔｉｏｎ Ｃｏ．Ｌｔｄ．，Ｆｕｚｈｏｕ，Ｆｕｊ Ｊａｎ，３５０５１２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｓｔｅａｍ ｔｈｅｒｍａｌ ｐｒｏｃｅｓｓ ａｎｄ ｔｈｅ ｗａｔｅｒ ｄｒｏｐｓ ｄｉｓｔｒｉｂｕｔｉｏｎ ｉｎ ｔｈｅ ｐａｒｔ ｏｆ ｃｈａｎｎｅｌ ｆｌｏｗ ｏｆ ｔｈｅ ｎｕｃｌｅａｒ ｓｔｅａｍ ｔｕｒｂｉｎｅｓ ｈａｖｅ ｂｅｅｎ ｄｅｓｃｒｉｂｅｄ ｉｎ ｔｈｅ ｐａｐｅｒ．Ｍｅａｎｗｈｉｌｅ，ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｔｈｅ ｍｏｉｓｔｕｒｅ ａｇａｉｎｓｔ ｔｈｅ ｓｅｃｕｒｉｔｙ ａｎｄ ｅｃｏｎｏｍｉｃ ｏｐｅｒａｔｉｏｎ ｏｆ ｎｕｃｌｅａｒ ｓｔｅａｍ ｔｕｒｂｉｎｅｓ ｈａｓ ｂｅｅｎ ａｎａｌｙｚｅｄ．Ｔｈｅ ｍｅｃｈａｎｉｓｍ ａｎｄ ｉｎｆｌｕｅｎｃｅ ｆａｃｔｏｒ ｏｆ ｅｒｏｓｉｏｎ ａｎｄ ｃｏｒｒｏｓｉｏｎ ｏｆ ｔｈｅ ｍｏｉｓｔｕｒｅ ａｇａｉｎｓｔ ｎｕｃｌｅａｒ ｓｔｅａｍ ｔｕｒｂｉｎｅｓ ｈａｖｅ ｂｅｅｎ ｄｉｓｃｕｓｓｅｄ ｉｎ ｔｈｅ ｐａｐｅｒ ａｎｄ ｔｈｅ ｃｏｕｎｔｅｒｍｅａｓｕｒｅｓ ｔｏ ｒｅｍｏｖｅ ｍｏｉｓｔｕｒｅ ａｎｄ ｐｒｅｖｅｎｔ ｔｈｅ ｎｕｃｌｅａｒ ｓｔｅａｍ ｔｕｒｂｉｎｅｓ ｆｒｏｍ ｃｏｒｒｏｄｉｎｇ ｈａｖｅ ｂｅｅｎ ｐｕｔ ｆｏｒｗａｒｄ ｂａｓｅｄ ｏｎ ｔｈｅ ａｓｐｅｃｔｓ ｏｆ ｄｅｓｉｇｎ， ｓｅｌｅｃｔｉｏｎ，ｐｒｏｃｅｓｓｉｎｇ，ｍａｎｕｆａｃｔｕｒｉｎｇ，ｉｎｓｔａｌｌａｔｉｏｎ，ｏｐｅｒａｔｉｏｎ ａｎｄ ｍａｉｎｔｅｎａｎｃｅ． Ｋｅｙ ｗｏｒｄｓ：ｎｕｃｌｅａｒ ｐｏｗｅｒ；ｓｔｅａｍ ｔｕｒｂｉｎｅ；ｗｅｔ ｓｔｅａｍ；ｅｒｏｓｉｏｎ；ｃｏｒｒｏｓｉｏｎ；ｍｏｉｓｔｕｒｅ ｒｅｍｏｖａｌ；ｃｏｒｒｏｓｉｏｎ ｐｒｅｖｅｎｔｉｏｎ；
５０ 圣右汔论拨 ＤＯＮＧＦＡＮＧ ＴＵＲＢＩＮＥ
李小勇 张桂明
（东方汽轮机有限公司，四川德阳，６１８０００）

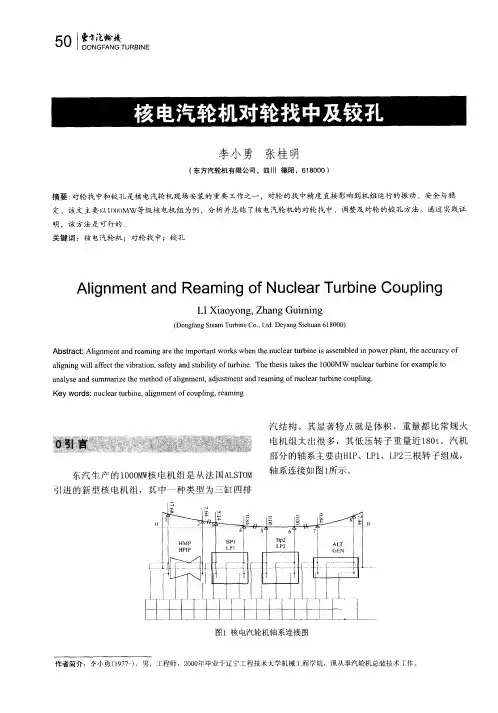

摘要：对轮找中和铰孔是核电汽轮机现场安装的重要工作之一，对轮的找申精度直接影响到机组运行的振动、安全与稳 定。该文主要以１（）（）Ｉ１Ｍｗ等级核电机组为例，分析并总结了核电汽轮机的对轮找中、调整及对轮的铰孔方法。通过实践证
明，该方法是可行的。 关键词：核电汽轮机；对轮找中；铰孔
Ａｌｉｇｎｍｅｎｔ ａｎｄ Ｒｅａｍｉｎｇ ｏｆ Ｎｕｃｌｅａｒ Ｔｕｒｂｉｎｅ Ｃｏｕｐｌｉｎｇ
ＬＩ Ｘｉａｏｙｏｎｇ，Ｚｈａｎｇ Ｇｕｉｍｉｎｇ
（Ｄｏｎｇ￣ｎｇ Ｓｔｅａｍ Ｔｕｒｂｉｎｅ Ｃｏ．，Ｌｔｄ．Ｄｅｙａｎｇ Ｓｉｃｈｕａｎ ６ １ ８０００）
Ａｂｓｔｒａｃｔ：Ａｌｉｇｎｍｅｎｔ ａｎｄ ｒｅａｍｉｎｇ ａｒｅ ｔｈｅ ｉｍｐｏｒｔａｎｔ ｗｏｒｋｓ ｗｈｅｎ ｔｈｅ ｎｕｃｌｅａｒ ｔｕｒｂｉｎｅ ｉｓ ａｓｓｅｍｂｌｅｄ ｉｎ ｐｏｗｅｒ ｐｌａｎｔ，ｔｈｅ ａｃｃｕｒａｃｙ ｏｆ ａｌｉｇｎｉｎｇ ｗｉｌｌ ａｆｆｅｃｔ ｔｈｅ ｖｉｂｒａｔｉｏｎ，ｓａｆｅｔｙ ａｎｄ ｓｔａｂｉｌｉｔｙ ｏｆ ｔｕｒｂｉｎｅ．Ｔｈｅ ｔｈｅｓｉｓ ｔａｋｅｓ ｔｈｅ １ ０００ＭＷ ｎｕｃｌｅａｒ ｔｕｒｂｉｎｅ ｆｏｒ ｅｘａｍｐｌｅ ｔｏ ａｎａｌｙｓｅ ａｎｄ ｓｕｍｍａｒｉｚｅ ｔｈｅ ｍｅｔｈｏｄ ｏｆ ａｌｉｇｎｍｅｎｔ，ａｄｊｕｓｔｍｅｎｔ ａｎｄ ｒｅａｍｉｎｇ ｏｆ ｎｕｃｌｅａｒ ｔｕｒｂｉｎｅ ｃｏｕｐｌｉｎｇ． Ｋｅｙ ｗｏｒｄｓ：ｎｕｃｌｅａｒ ｔｕｒｂｉｎｅ，ａｌｉｇｎｍｅｎｔ ｏｆ ｃｏｕｐｌｉｎｇ，ｒｅａｍｉｎｇ
汽结构。其显著特点就是体积、重量都比常规火
电机组大出很多，其低压转子重量近１８０ｔ。汽机
部分的轴系主要由ＨＩＰ、ＬＰ１、Ｌ』）２三根转子组成， 东汽生产的ｌＯ００Ｍｗ核电机组是从法国ＡＩＪｓＴ０Ｍ 轴系连接如图１所示。
