斜井施工工法

缓倾角长斜井开挖施工工法

缓倾角长斜井开挖施工工法是一种适用于困难地质条件下的井施工方法。本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

一、前言缓倾角长斜井开挖施工工法是针对困难地质条件下的井施工而发展起来的一种工法。它通过采取特殊的工艺和技术措施，能够有效地解决在困难地质条件下开挖井的问题，具有较高的实际应用价值。

二、工法特点缓倾角长斜井开挖施工工法的主要特点包括：适应能力强、施工效率高、施工质量可靠、安全性高等。在困难地质条件下，该工法能够有效地保证井壁的稳定，同时提高施工效率和质量。

三、适应范围缓倾角长斜井开挖施工工法适用于困难地质条件下的井施工，特别适用于软弱地层、易冒泥、易坍塌、易塌方等复杂地质条件下的井施工。在这些情况下，该工法能够保证井施工的安全和稳定。

四、工艺原理缓倾角长斜井开挖施工工法的工艺原理主要包括两个方面：一是通过缓倾角开挖的方法，减小井壁的倾斜角度，提高井壁的稳定性；二是采用特殊的施工工艺，如注浆加固、套管支护等措施，进一步增加井下工作空间的稳定性。 五、施工工艺缓倾角长斜井开挖施工工法的施工工艺主要分为三个阶段：预处理阶段、施工阶段和后处理阶段。预处理阶段包括地质勘探、井位选定等工作；施工阶段包括预支护、导角孔开挖、导向段开挖、主井段开挖等工作；后处理阶段包括套管加固、封堵等工作。

六、劳动组织缓倾角长斜井开挖施工工法需要合理的劳动组织，包括施工人员的分工、施工队伍的组织、施工进度的安排等。通过科学的劳动组织，可以提高施工效率和质量。

七、机具设备缓倾角长斜井开挖施工工法所需的机具设备包括钻井设备、注浆设备、套管设备等。这些设备具有较高的稳定性和可靠性，可以满足井施工的要求。

八、质量控制缓倾角长斜井开挖施工工法的质量控制主要包括对施工过程中各个环节的监控和检测，确保施工质量达到设计要求。通过严格的质量控制，可以保证井施工的安全和稳定。

大倾角斜井有轨出渣施工工法

大倾角斜井有轨出渣施工工法

一、前言大倾角斜井有轨出渣施工工法是一种在工程施工过程中应用的新型技术，通过利用有轨斜井来有效地处理和排除施工现场产生的废渣和废水。该工法具有高效、可靠、安全的特点，在实际工程中具有广泛的应用前景。

二、工法特点1. 通过斜井出渣方式，实现了废渣和废水的即时排除，可以减少施工现场的占用空间，提高施工效率。2. 施工过程中可以保持工地清洁，减少环境污染，提高工作环境的舒适度。3. 该工法适用于大倾角地层，可以灵活应用于各种斜井施工，适应范围广。4. 该工法对倾角斜井进行科学设计和合理布置，可以保证施工过程中的安全性和稳定性。

三、适应范围该工法适用于煤矿、采石场、矿山、地下工程等施工中产生大量废渣、废水和有害气体排放的场景，特别适用于大倾角地层的施工。

四、工艺原理该工法通过将有轨装置安装在斜井中，利用重力和动力原理将废渣和废水推送至斜井出口，再由传送带或管道将其转运至指定的处理地点。具体措施包括：1. 斜井设计：根据施工需要，设计合理的斜井参数，包括倾角、井径、井壁稳定等，确保施工过程的安全性和稳定性。2. 有轨安装：在斜井中安装有轨装置，采用合适的传动装置和导轨系统，保证废渣和废水的顺利出渣。3. 废渣排除：将产生的废渣和废水通过有轨装置推送至斜井出口，再通过传送带或管道将其转运至处理地点，实现即时排除。

五、施工工艺1. 准备工作：包括现场勘察、斜井设计、机具设备准备等。2. 斜井开挖：根据设计要求，在指定位置进行斜井开挖，保证斜井的倾角和尺寸满足施工需求。3. 有轨安装：在斜井内安装有轨装置，包括导轨、传动装置和联轴器等，确保废渣和废水的顺利出渣。4. 施工过程：生产过程中，废渣和废水通过传送装置推送至斜井出口，再通过传送带或管道转运至处理地点。5. 完工验收：对施工过程中的质量进行检查和验收，确保施工符合设计要求。

六、劳动组织施工过程涉及的劳动组织包括现场施工人员、技术人员、安全人员等。需合理安排施工队伍，协同作业，确保施工的顺利进行。

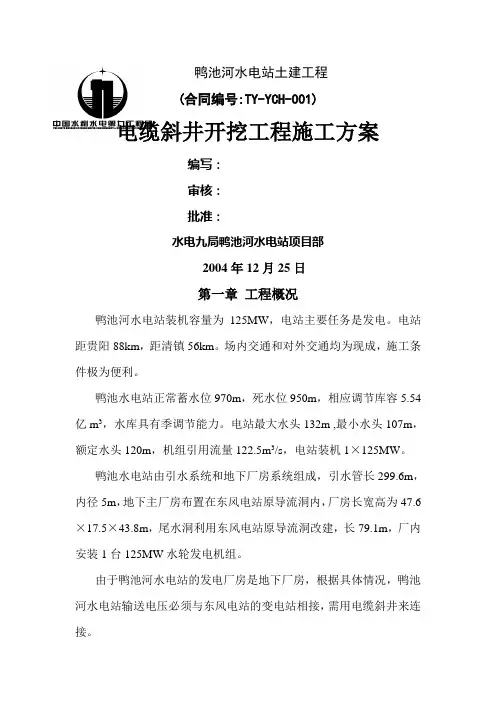

鸭池河水电站土建工程

(合同编号:TY-YCH-001)

电缆斜井开挖工程施工方案

编写：

审核：

批准：

水电九局鸭池河水电站项目部

2004年12月25日

第一章 工程概况

鸭池河水电站装机容量为125MW，电站主要任务是发电。电站距贵阳88km，距清镇56km。场内交通和对外交通均为现成，施工条件极为便利。

鸭池水电站正常蓄水位970m，死水位950m，相应调节库容5.54亿m3，水库具有季调节能力。电站最大水头132m ,最小水头107m，额定水头120m，机组引用流量122.5m3/s，电站装机1×125MW。

鸭池水电站由引水系统和地下厂房系统组成，引水管长299.6m，内径5m，地下主厂房布置在东风电站原导流洞内，厂房长宽高为47.6×17.5×43.8m，尾水洞利用东风电站原导流洞改建，长79.1m，厂内安装1台125MW水轮发电机组。

由于鸭池河水电站的发电厂房是地下厂房，根据具体情况，鸭池河水电站输送电压必须与东风电站的变电站相接，需用电缆斜井来连接。 第二章 施工布置

2.1 施工用风

施工用风主要用于洞室开挖锚喷支护，因采用手风钻钻孔，施工期间采用两台12m³移动式空压机供风。

2.2 施工用水

施工用水采用原4#施工洞供水管供水。

2.3 施工用电

电源采用东风电站10kv高压电。

第三章施工措施

3.1 施工方案

电缆斜井由上弯段、斜段、下弯段组成。上弯段开口高程为859.155m。开挖断面为门洞型，顶拱半径2.4m。由手风钻造孔，人工装药光面爆破，斜井段上部由上向下进行施工，下弯段与斜井段下部由下向上进行施工，上下同时进行。在开挖过程中随时对洞室进行安全支护。由于受施工条件限制，上弯段与斜井上部由卷扬机拉至EL856平台，由5t自卸运输车从3#施工支洞运往卸碴场。斜井下段与下弯段由人工直接装进5t自卸汽车经由4#施工支洞运往碴场。

开挖采用钻爆法，在开挖之前先用脚手架搭设好施工平台及安全防护，采用一台2.2kw潜水泵用于排水。开挖施工在测量放样的基础上进行，首先用全站仪定位。开挖采用手风钻进行钻孔，由人工装药，采用不隔合装药结构，起爆采用非电雷管起爆，然后实施爆破。爆破后采用一台25kw鼓风机通风散烟，再行掌子面的安全处理，施工人员用锚杆将洞室松动岩石清除。对于地质比较破碎地带先进行临时支护。由卷扬机拉至EL856平台，由5t自卸运输车从3#施工支洞运往卸碴场。出碴的同时施工人员做好下一轮开挖的一切准备如搭建钻爆施工平台，延伸风、水、电线路。在确保出碴人员安全的情况下，可开始钻孔。

1 斜井施工工艺工法

1 前言

1.1 工艺工法概况

在长大铁路隧道施工中，因地形及工期限制，一般均设有斜井辅助正洞施工，以节省工期，但由于斜井开挖断面小，坡度大，反坡排水，出碴运输等给施工带来困难，施工安全，进度等不易有效控制。对斜井的施工方案要不断优化才能达到预期效果，如国内乌鞘岭隧道11#斜井经过斜井方案优化，采用新奥法施工，施工进度创造了全国记录。

根据设计资料进行现场实际调查，比对设计资料的出入情况，基本了解断层走向，断层类型，主要高风险因素，然后进行施工可行性研究分析，在原设计基础上进行方案优化，确定合理的斜井走向，断面尺寸，运输方式，斜井坡度、及施工设施的选型配套。

根据隧道所处地形地质条件、工期进度要求及运输方案等因素进行经济性、合理性比较优化施工方案，辅助斜井尽量选择缓坡斜井(i< 0.15,可以采用汽车运输;有些载重汽车极限爬坡能力达13°,i≤0.23)、以此来达到改善通风条件、增加工作面、减少工程量的目的。

1.2 工艺原理

斜井是长大隧道洞内施工的通道和咽喉,是直接制约隧洞施工安全与效率的一个重要环节,因此如何根据地形、地貌及主洞的洞线走向,选择确定斜井支洞的坡度、断面形式及斜井施工设备的合理配套是最大限度地发挥施工效率的关键。

2 工艺工法特点

断面小、坡度大，排水困难，运输困难，干扰大，通风困难。

3 适用范围

本工艺工法适用于隧道缓坡斜井（横洞）施工，对修建的其他地下工程亦有借鉴意义。

4 主要引用标准

4.1 《客运专线铁路隧道工程施工技术指南》（TZ214)、《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)、《铁路隧道施工规范》(TB10204)、《新建铁路铁路工程测量规范》(TB 10101)、《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2007]189号)。

4.2 设计图纸、合同文件。

2 5 施工方法

斜井施工依据设计资料、现场调查情况及施工组织安排，合理优化施工方案，采用新奥法施工。斜井口、断层带、斜井与正洞交叉口处均采用台阶法施工，根据具体围岩情况选择台阶类型，做到“短进尺、弱爆破、管超前，强支护、勤量测”，减少对围岩的扰动。
