工业场地的总图竖向设计探究

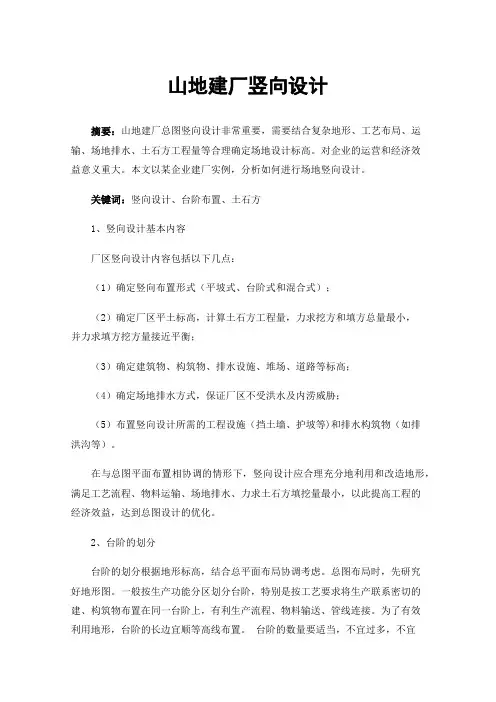

山地建厂竖向设计

摘要：山地建厂总图竖向设计非常重要，需要结合复杂地形、工艺布局、运输、场地排水、土石方工程量等合理确定场地设计标高。对企业的运营和经济效益意义重大。本文以某企业建厂实例，分析如何进行场地竖向设计。

关键词：竖向设计、台阶布置、土石方

1、竖向设计基本内容

厂区竖向设计内容包括以下几点：

（1）确定竖向布置形式（平坡式、台阶式和混合式）；

（2）确定厂区平土标高，计算土石方工程量，力求挖方和填方总量最小，并力求填方挖方量接近平衡；

（3）确定建筑物、构筑物、排水设施、堆场、道路等标高；

（4）确定场地排水方式，保证厂区不受洪水及内涝威胁；

（5）布置竖向设计所需的工程设施（挡土墙、护坡等)和排水构筑物（如排洪沟等）。

在与总图平面布置相协调的情形下，竖向设计应合理充分地利用和改造地形，满足工艺流程、物料运输、场地排水、力求土石方填挖量最小，以此提高工程的经济效益，达到总图设计的优化。

2、台阶的划分

台阶的划分根据地形标高，结合总平面布局协调考虑。总图布局时，先研究好地形图。一般按生产功能分区划分台阶，特别是按工艺要求将生产联系密切的建、构筑物布置在同一台阶上，有利生产流程、物料输送、管线连接。为了有效利用地形，台阶的长边宜顺等高线布置。 台阶的数量要适当，不宜过多，不宜太零碎，以利于生产运输联系和管线敷设。台阶的划分应有利于减少土石方工程量，一般采用半填半挖，就近土方调配平衡。

台阶的宽度首先要满足生产厂房及其周边路网、管网的布局空间，满足生产及物流运输的要求。然后考虑距离挡土墙或者护坡的安全距离、施工及检修时机械设备操作空间。如果有高层厂房，还需要注意消防登高面的空间，避免台阶高差而影响消防登高面的设计。

3、竖向设计标高的确定

确定场地标高前，先根据厂外道路标高、防洪标高（若有）、厂外排水接口标高等初步确定场地最低设计标高，结合总图布置划分的台阶及高度，初步试算土石方工程量。对于企业，土石方工程量是场地平整重要的一个参考指标，涉及到工程造价。然后根据如何减少土石方量、结合竖向设计其它控制指标来展开场地竖向设计。还需考虑如下几点：（1）场地排雨水：结合地形、根据总图布置合理设置场地的排水坡度及方向。场地最小坡度0.3%，对于厂房占地面积大、长度大的厂房，场地坡度不宜过大，避免厂房两侧室内外高差相差较大，影响车间引道的坡度。（2）运输：需注意与厂外道路衔接的坡度，厂内台阶之间连接道路的坡度，铁路的设计等。满足合理的运输坡度与空间。（3）土石方工程：在满足以上条件下，结合总图布置，通过调整不同台阶的高度，位置，进行土石方量的调整计算，满足生产运营及土石方工程量最小。在回填区不宜回填太深，会加大建筑基础或者桩基工程量。对于不良地质后期有下沉风险地段，可考虑平整标高比设计标高高出0.3米左右，后期沉降至设计标高。

浅谈总图的竖向设计要点

文章结合笔者从事总图设计的工作经验与研究，对总图设计中竖向设计的一些要点和注意事项进行了分析探讨，仅供参考。

【关健词】总图竖向设计；资料；形式；标高；大填大挖；“疏忽点”

引言

竖向设计亦称为“垂直设计”或“竖向布置”。在《工业企业总平面设计规范》中明确的提出:“竖向设计应与总平面布置同时进行，且与厂区外现有和规划的运输线路、排水系统、周围场地标高等相协调。”因此，在内容上，竖向设计是牵连全局性的；在结果上，竖向设计是确定设计标高。即选择建设场地和建筑物、构筑物, 以及交通运输线网等的设计标高。同时结合自然地形的利用和改造, 满足生产的需要和生活的使用要求，从而达到节约投资和加快建设速度的目的。根据竖向设计的全过程，归纳以下的主要要求。

1 要求详尽地搜集原始资料

为了全面深入地考虑竖向设计，对有关的原始资料应尽可能详细地搜集。诸如: 设计任务书，建筑总平面方案布置,地形图（ 大比例；一般1：500） , 工程地质和水文地质勘察报告，地震的震害情况，气象和水文（ 洪水频率和水害） ,

其它工种的总平面布置方案，“三废”治理和环保，以及有关地方的史蹟资料等。掌握这些资料后进行分析和利用，准确而合理地做好竖向设计。

2 要灵活地选择竖向设计的形式

竖向设计的形式，有平坡式、阶梯式和混合式。对于地面形式的决定，通常先在设计的大范围场地时，依实际地面的坡度进行考虑，既要应地制宜，又要适应工艺生产流程和生活使用的需要，结合工程地质和水文地质的条件。平坡式的竖向设计，比较简单，容易做好。适用于自然地面坡度在≤4%, 尤其在平原地区多半采用这种形式。但是，阶梯式的竖向设计，形式就比较多样，要求灵活地加以选择。阶梯式的形式主要有几种: （1） 高货位式：站台和货位高低差；（2）

利用地形式：利用高低地形，设备迁出车间室外的高低地处；（3） 筑台式：利用地形的挖填方进行布置；（4）跌落式：建筑物垂直等高线布置，自高而低逐级跌落；（5） 分层入口处理：建筑物的出入口，分高低层设入口，等等。设计地面型式的选定，也可以归纳为主要因素是自然地形坡度和建筑物的要求，考虑场地面积的大小和交通运输需要；次要因素是工程地质条件以及施工方法等。阶梯地面的高度相差, 以3～4m为宜。然而，采取何种竖向设计的形式，往往也有其灵活性。当次要因素改变为主要影响时，即使地形坡度小时，平坡式也可以采用阶梯式。例如: 浙江省金华某制材厂的生活区, 其地形坡度2～3%。论应采用平坡式, 但因为用人工平整地面,为了减少土石方数量，改采用阶梯型式。浙江省嘉兴某纤维板厂，其厂区自然坡度为6%左右, 宜采用阶梯型式,但因其车间跨度较

浅谈总图中竖向布置的几个要点

无论是民用场地还是工业场地，很多的地形都是高低不平的，特别是山地，地形条件特别复杂，这给项目中各种建构筑物、管线以及场地排水的设计标高增加了很多困难。所以，应该根据总平面设计的要求对场地进行平整，从而满足场地内交通和运输的流畅以及雨水能够快速排除，我们把这种对场地垂直方向的设计称作为竖向布置设计。在总图的设计工作中，竖向布置设计会直接影响到整个工程量的大小，从而影响到工程的经济效益，所以和总平面布置有着同样重要的地位。

总图的竖向布置有以下四个要点，分别为场地平整、场地及道路的竖向设计、建构筑物的竖向设计以及局部竖向设计处理，下面我们就从这四个要点来谈论一下竖向布置。

1 场地平整

场地平整也叫场地初平，是整个工程项目的基础。在场地初平之前，首先应该根据现场条件以及工程的具体要求来确定场地的竖向设计形式以及场地平土标高。

场地平整的第一步就是选择竖向设计形式，其布置形式一般有三种，分别为平坡式、台阶式和混合式三种，利用实际条件，做出合理的选择。

平坡式就是利用场地的自然地形，把场地处理成一个或者几个坡度的平面，并且相互连接处的坡度和标高并无显著变化。平坡式布置一般可用于平缓地面（场地自然坡度小于2%），建筑的密度很大，路线多，以及管线密集的场地等等。

阶梯式就是把整个场地设计为几个台阶，中间利用陡坡或者挡土墙连接，每个平台之间有较大的高差，而且基本大于1米。阶梯式布置一般情况下用于自然地形坡度大于4%的场地，而且建筑密度较小，一般在山区建立厂区，采用阶梯式比较合适。

场地平整的第二步就是确定场地的平土标高，只有确定的平土标高后，才能进行整个场地的平整工作，依据平土标高，可以确定建构筑物以及道路的设计标高。确定平土标高必须考虑到以下几个因素，场地的雨水能够快速排出，场地不被雨水淹没；必须满足整个场地内外的运输要求；平土标高必须高于地下水位；减少土石方量等等。

第３９卷第２８期　・２６・　２　０　１　３年１　０月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨⅡＥＣ　ＩＴＵＲＥ　Ｖｏ１．３９　Ｎｏ．２８　０ｅｔ．　２０１３　

文章编号：１００９—６８２５（２０１３）２８—００２６—０３　

场地竖向设计　

宿东升　

（内蒙古电力勘测设计院，内蒙古呼和浩特０１００２０）　

摘要：结合工程实践过程中积累的场地竖向设计经验，对总图设计中的竖向设计方法和原理进行了系统的论述，介绍了场地竖　

向设计工作的意义、内容及设计流程，重点阐述了场地竖向设计的方法及难点，对场地竖向优化设计具有重要意义。　

关键词：竖向设计，地形，平整，坡度，标高　

中图分类号：ＴＵ９８４．１８９　文献标识码：Ａ　

场地竖向设计，又称场地垂直设计或场地竖向布置，是指结　合建设场地目前的状况及所建设项目的具体内容，对原自然地形　

进行改造、利用，合理确定建设场地的地面标高及建（构）筑物的　

室内外高差。场地竖向设计不但要满足使用要求，还要满足安　

全、经济和立体效果等方面的要求。在城市建设、工业企业，乃至　

住宅小区总图设计中，场地竖向设计和场地总平面设计同样重　要。场地竖向设计是否合理，直接影响场地的利用率及使用价　

值，而且会造成土方及其他工程量的变化，影响工程的施：亡进度，　

经济效益，甚至社会效益。　

竖向设计的原则是充分利用自然地形；满足建（构）筑物的功　

能布置要求；满足各项技术规程、规范要求，保证工程建设与使用　

期间的稳定和安全；解决场地排水问题；满足工程建设与使用的　

地质、水文等要求。　

竖向设计的基本任务是利用和改造建设用地的原有地形，具　

体包括场地平整及场地局部平整、道路标高及坡度设计、建（构）　

筑物－４－０．００　ｍ的确定三个部分。　

１　场地平整及场地局部平整　

场地平整一般发生在工程的初始阶段，采用的基本方式为平　

坡式和阶梯式。根据相关技术规程规定，自然地形坡度在３％及　

以上时，宜采用阶梯式布置。一般情况采用平坡式布置。在进行
