Chapter1

1. An antenna, in addition to radiating or receiving

energy, it is also used to ___ energy in some

directions and suppress in others.

A. dissipating 发散

B. generate noise

C. Accentuate 突出

2. An antenna is a device that, in the transmitting mode,

converts ___ waves to ___ waves.

A. Traveling, guided

B. Free-space, traveling

C. Guided, free-space

3. An antenna is a device that, in the transmitting mode,

converts ___ waves to ___ waves.

A. Traveling, guided

B. Free-space, traveling

C. Free-space, guided

4. Constructive and destructive interference patterns

inside transmission lines connected to antenna,

formed by reflections from impedance mismatches

between the transmission lines and the antenna, are

referred to as: A. Traveling waves

B. Free-space waves

C. Standing waves

5. An aggregate集合 of individual discrete radiating

elements(antenna) in an electrical and geometrical

arrangement is referred to as an:

A. continues source

B. array

C. waveguide

6. To create a radiation, there must be a ___

A. direct current

B. time-varying current

C. accelerating current

7. To create a radiation, there must be a ___

A. direct charge

B. time-varying charge

C. accelerating charge

8. To create a radiation, there must be a ___

A. direct charge

B. time-varying charge

C. decelerating charge

9. Radiation can be created by ___ A. smooth wires

B. discontinuous wires

C. infinite length wires

10. Radiation can be created by ___

A. smooth wires

B. bent wires

C. infinite length wires

11. The distance between the two half-period

free-space waves is ___

A. Lambda/4

B. Lambda/2

C. Lambda

12. The length L(in wavelength) of a wire/dipole

antenna fed at the center whose current maximum

occurs at the feed is equal to ___ . Assume

0

A. 0.25 lambda

B. 0.5 lambda

C. 1.0 lambda

CCCCB BCCBB BB Chapter2

1. A radiator having equal radiation in all direction is

referred to as a:

A. Directional radiator

B. Isotropic radiator

C. Guided radiator

2. A pattern having an essentially nondirectional pattern

in a given plane and a directional pattern in any

orthogonal plane is referred to as:

A. Directional

B. Omnidirectional

C. Isotropic

3. A radiator having the property of radiating or

receiving electromagnetic waves more effectively in

some directions than in other is referred to as a:

A. Directional antenna

B. Omnidirectional antenna

C.

Isotropic antenna

4. The plane that contains the electric-field vector and

the direction of maximum radiation is referred to as

the:

A. E-plane B. H-plane

C.

D-plane

5. The plane that contains the magnetic-field vector and

the direction of maximum radiation is referred to as

the:

A. E-plane

B. H-plane

C. D-plane

6. The portion of the radiation pattern bounded by

regions of relatively weak radiation is to as radiation

___

A. Efficiency

B. Lobe

C. Impedance

7. The radiation lobe containing the direction of

maximum radiation is referred to as the:

A. Minor

B. Major

C. Lobe

8. The region mostimmediate to antenna where

the

radiative field predominates is referred to as the:

A. Far-field region B. Radiating near-field region

C. Reactive near-field region

9. The region of an antenna where the angular

field

distribution is essentially independent of the distance

from the antenna and where the real power density

predominates is referred to as the:

A. Far-field region

B. Radiating near-field region

C.

Reactive near-field region

10. The region of an antenna between the reactive

near-field is referred to as the:

A. Radiating near-field region

B. Fraunhofer region

C.

Friis region

11. In MKS, the units of power density are:

A. Watts/meter

B. Watts/meter squared

C.

Watts/unit solid angle

12. In MKS, the units of power intensity are:

A. Watts/meter

B. Watts/meter squared

C. Watts/unit solid angle

BBAAB BBCAA BC

13. The radiation intensity is related to the radiation

by:

A. R

B. R^2

C. 1/r^2

14. The ratio of the radiation intensity of an antenna

to the radiation intensity of an isotropic source is

defined as the:

A. Gain

B. Directivity

C. Efficiency

15. The ratio of 4pi over the beam solid angle is

defined as the:

A. Gain

B. Directivity

C. Efficiency

16. The ratio of the gain to the directivity of an

antenna is defined as the:

A. Aperture efficiency

合集下载

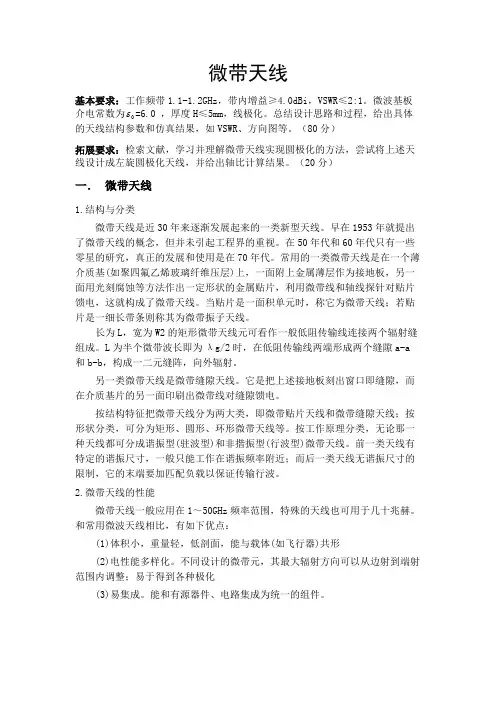

天线CAD微带天线

天线CAD微带天线

微带天线

基本要求：工作频带1.1-1.2GHz，带内增益≥4.0dBi，VSWR≤2:1。微波基板介电常数为0=6.0 ，厚度H≤5mm，线极化。总结设计思路和过程，给出具体的天线结构参数和仿真结果，如VSWR、方向图等。（80分）

拓展要求：检索文献，学习并理解微带天线实现圆极化的方法，尝试将上述天线设计成左旋圆极化天线，并给出轴比计算结果。（20分）

一． 微带天线

1.结构与分类

微带天线是近30年来逐渐发展起来的一类新型天线。早在1953年就提出了微带天线的概念，但并未引起工程界的重视。在50年代和60年代只有一些零星的研究，真正的发展和使用是在70年代。常用的一类微带天线是在一个薄介质基(如聚四氟乙烯玻璃纤维压层)上，一面附上金属薄层作为接地板，另一面用光刻腐蚀等方法作出一定形状的金属贴片，利用微带线和轴线探针对贴片馈电，这就构成了微带天线。当贴片是一面积单元时，称它为微带天线；若贴片是一细长带条则称其为微带振子天线。

长为L，宽为W2的矩形微带天线元可看作一般低阻传输线连接两个辐射缝组成。L为半个微带波长即为λg/2时，在低阻传输线两端形成两个缝隙a-a和b-b，构成一二元缝阵，向外辐射。

另一类微带天线是微带缝隙天线。它是把上述接地板刻出窗口即缝隙，而在介质基片的另一面印刷出微带线对缝隙馈电。

按结构特征把微带天线分为两大类，即微带贴片天线和微带缝隙天线；按形状分类，可分为矩形、圆形、环形微带天线等。按工作原理分类，无论那一种天线都可分成谐振型(驻波型)和非揩振型(行波型)微带天线。前一类天线有特定的谐振尺寸，一般只能工作在谐振频率附近；而后一类天线无谐振尺寸的限制，它的末端要加匹配负载以保证传输行波。

2.微带天线的性能

微带天线一般应用在1～50GHz频率范围，特殊的天线也可用于几十兆赫。和常用微波天线相比，有如下优点：

(1)体积小，重量轻，低剖面，能与载体(如飞行器)共形

PIFA天线和MONOPOLE天线

PIFA天线和MONOPOLE天线

PIFA天线和MONOPOLE天线

PIFA天线介绍

PIFA天线是从微带天线演变而来的，英文资料里也称为Patch Antenna。最简单的patch天线是一个金属片平行放置于地平面上，用同轴线或者微带线馈电即可。其辐射主要靠边缘场。假设该天线平行于大地放置，其形状为矩形，长边左右摆放，长边的长度为1/4波长。如果左边缘的场是从patch到地，那么右边缘刚好反向从地到将左右两个边缘的电场分解成水平和垂直分量，你会发现垂直分量抵消，水平分量加强。这样将会产生平行于地平面的线极化远场。就手机而言，pifa天线的主极化一般是平行于手机主地平面。此时，可以得到两个基本结论：1，这种天线的谐振波长为贴片长边的4倍（实际中请考虑介质的波长缩短效应，正比于1/sqrt(epsilon)；2，这种天线的辐射主要靠边缘。而边缘的场越往外倾斜，辐射越好（开放场）。这就是为什么PIFA天线的高度如此重要的原因。

加一个接地片（很多加在馈电附近）后，从微观角度来看贴片上的电流将改变流向，部分电流从右侧会流回来再回到地。这样天线的谐振频率就会降低，一般波长会在4倍于贴片长边和短边之和左右（同样要考虑波长缩短效应）。从另一个角度来说，馈电柱与短路柱是一段双线传输线。它将变换天线的阻抗。是一种变压器效应，它将部分容抗变换成感抗，从而使整个天线形成谐振。这段线越长（极限是长到1/4波长）其变化效果越明显（越敏感，实际中就是天线的高度增加）。传输变换原理大家应该清楚。当改变馈电柱和短路柱的横向尺寸或者他们之间的距离时，实际上你是在改变该段传输线的特征阻抗。也就相应地改变变换公式中平方的那部分。这就是为什么我们常说馈电点和短路的改变将比较大的改变天线的阻抗。同时也是为什么说PIFA天线一般可以不要匹配电路可以优化的（事实上，加匹配有时候会反而降低天线的传输性指标）。

PIFA的结构有slot antenna，G antenna等，一般常用G天线。

一文看懂PCB天线、FPC天线、LDS天线的特性

一文看懂PCB天线、FPC天线、LDS天线的特性

⼀⽂看懂PCB天线、FPC天线、LDS天线的特性

物联⽹、智能硬件产品，要联⽹传输数据，都需要有天线。空间越⼩、频段越多，天线设计越复杂。外置天线⼀般都是标准品，买频段合适的，⽆需调试，即插即⽤。例如快递柜、售货机这些，普遍使⽤磁吸的外置天线，吸在铁⽪外壳上即可。这些天线不能放在铁⽪柜⾥⾯，⾦属会屏蔽天线信号，所以只能放在外⾯。好处是使⽤⽅便、价格便宜，坏处是不能⽤在⼩尺⼨产品上。

天线的长度⼤约是电磁波波长的1/4，所以信号频率越低，天线的长度越长。因此100MHz左右的FM收⾳机需要长杆天线，400MHz左右的对讲机，也需要⽤外置长杆天线。物联⽹常⽤的433MHz的⽆线串⼝，通常也⽤外置天线。

天线做的更短，如1/8波长或1/16波长，也能⽤，只是效率会下降。某些设备会采⽤“短天线+LNA”的⽅式，也能达到长天线的接收效果。但是短天线要达到长天线的发射效果，就需要提升发射功率了，因此对讲机需要发射信号，都是长的外置天线，⽽FM收⾳机只收不发，有内置接收天线。例如2G(900MHz)、4G(700-2600MHz)、WIFI和蓝⽛(2.4GHz)、GPS(1.5GHz)，这些常⽤的物联⽹通信⽅式，可以做内置天线。对于⼿持机、穿戴设计、智能家居等⼩尺⼨产品，很少使⽤外置天线，普遍采⽤内置天线。集成度⾼，产品外观更美观，性能⽐外置天线略弱⼀点。

内置天线主要有:陶瓷天线、PCB天线、FPC/钢⽚天线、LDS天线

陶瓷天线

陶瓷天线，在物联⽹产品中⽤的最多的，就是GPS天线和蓝⽛天线了。

优点是:占⽤空间很⼩、性能⽐较好。

缺点是:很难做到多频段，因此难以应⽤在4G类产品中。对电路板净空要求⽐较⾼，不适⽤于特别紧凑的产品。

GPS、蓝⽛和GSM陶瓷天线

PCB天线上⾯讲了，天线就是⼀根特定长度的导线。这根线也可以画在PCB板上，这就是PCB天线。

PCB天线⼤量应⽤于蓝⽛模块、WIFI模块、ZIGBEE模块等单⼀频段的模块电路板上。

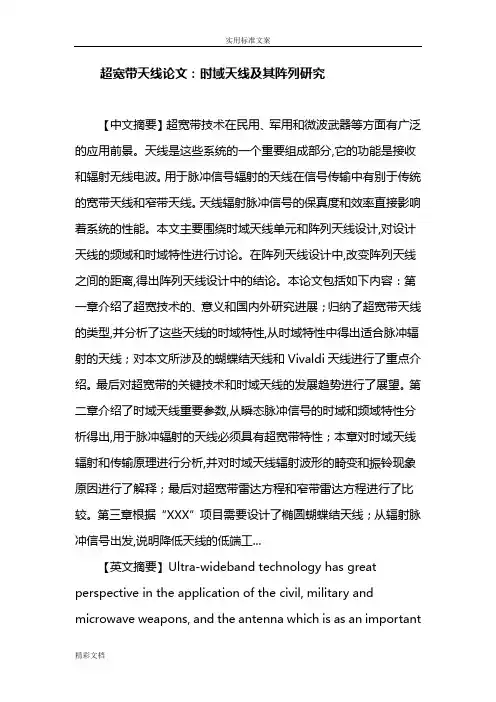

超宽带天线蝴蝶结天线Vivaldi天线时域天线论文
