机械设计基础皮带传动的设计与计算

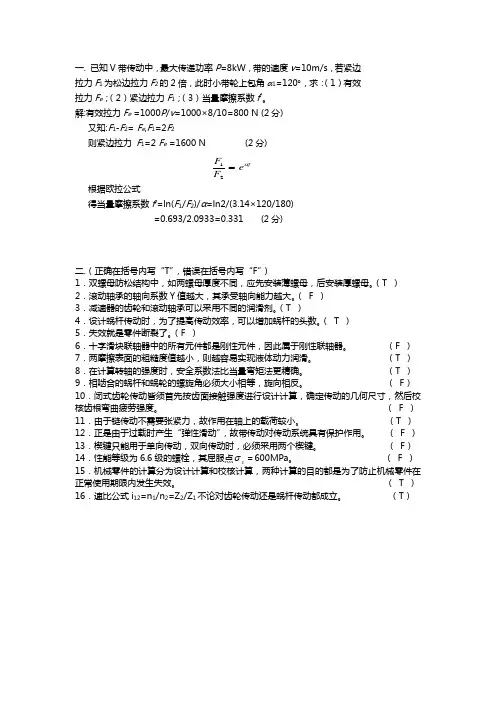

一. 已知V带传动中，最大传递功率P=8kW，带的速度v=10m/s，若紧边拉力F1为松边拉力F2的2倍，此时小带轮上包角1=120，求：（1）有效拉力Fe；（2）紧边拉力F1；（3）当量摩擦系数fˊ。

解:有效拉力Fe =1000P/v=1000×8/10=800 N (2分)

又知:F1-F2= Fe,F1=2F2

则紧边拉力 F1=2 Fe =1600 N (2分)

根据欧拉公式

得当量摩擦系数f=ln(F1/F2)/α=ln2/(3.14×120/180)

=0.693/2.0933=0.331 (2分)

二.（正确在括号内写“T”，错误在括号内写“F”） 1．双螺母防松结构中，如两螺母厚度不同，应先安装薄螺母，后安装厚螺母。（T ） 2．滚动轴承的轴向系数Y值越大，其承受轴向能力越大。（ F ） 3．减速器的齿轮和滚动轴承可以采用不同的润滑剂。（T ） 4．设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。（ T ） 5．失效就是零件断裂了。（F ）

6．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。 （F ）

7．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。 （T ）

8．在计算转轴的强度时，安全系数法比当量弯矩法更精确。 （T ）

9．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。 （ F）

10．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。 （ F ）

11．由于链传动不需要张紧力，故作用在轴上的载荷较小。 （T ）

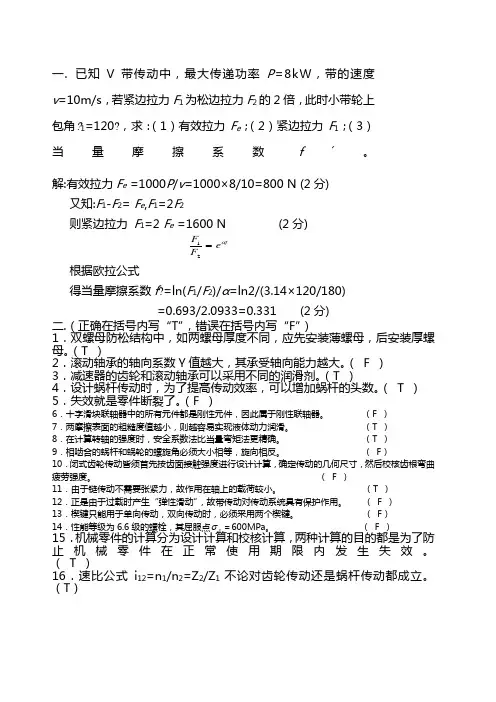

一. 已知V带传动中，最大传递功率P=8kW，带的速度v=10m/s，若紧边拉力F1为松边拉力F2的2倍，此时小带轮上包角1=120，求：（1）有效拉力Fe；（2）紧边拉力F1；（3）当量摩擦系数fˊ。

解:有效拉力Fe =1000P/v=1000×8/10=800 N (2分)

又知:F1-F2= Fe,F1=2F2

则紧边拉力 F1=2 Fe =1600 N (2分)

根据欧拉公式

得当量摩擦系数f=ln(F1/F2)/α=ln2/(3.14×120/180)

=0.693/2.0933=0.331 (2分)

二.（正确在括号内写“T”，错误在括号内写“F”）

1．双螺母防松结构中，如两螺母厚度不同，应先安装薄螺母，后安装厚螺母。（T ）

2．滚动轴承的轴向系数Y值越大，其承受轴向能力越大。（ F ）

3．减速器的齿轮和滚动轴承可以采用不同的润滑剂。（T ）

4．设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。（ T ）

5．失效就是零件断裂了。（F ）

6．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。 （F ）

7．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。 （T ）

8．在计算转轴的强度时，安全系数法比当量弯矩法更精确。 （T ）

9．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。 （ F）

10．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。 （ F ）

11．由于链传动不需要张紧力，故作用在轴上的载荷较小。 （T ）

(完整版)皮带皮带轮传动设计计算

介绍

皮带皮带轮传动是一种常见的机械传动方式，通常用于传递动力和扭矩。本文档将探讨如何进行皮带皮带轮传动的设计计算。

设计参数

在进行皮带皮带轮传动设计计算之前，我们需要确定以下参数：

- 动力需求：需要传递的动力或扭矩大小

- 传动比：输入轴和输出轴的转速比

- 传动布局：包括单带传动、多带传动或复合传动等

计算步骤

进行皮带皮带轮传动设计计算的具体步骤如下：

1. 选择合适的带类型

根据传动需求和轴之间的距离，选择合适的带类型，包括V带、齿形带或扁平带等。

2. 计算带速比 根据输入轴和输出轴的转速比，计算带速比，确定带轮尺寸的初步选择。

3. 选择带轮尺寸

基于带速比和输入轴的转速，选择适当的带轮尺寸。确保带轮尺寸选择满足带强度和寿命要求。

4. 确定合适的中心距离

根据带轮尺寸和带的伸缩特性，确定合适的中心距离。确保带可以正确安装和紧张。

5. 确定张紧器尺寸

根据张紧器类型和带的张紧要求，选择合适的张紧器尺寸。确保带可以正确张紧和工作。

6. 进行传动力学计算

根据传动布局和带轮尺寸，进行传动力学计算，包括带轮转矩、张紧力和带轮轴承负载等。

7. 验证设计结果 根据传动力学计算的结果，验证设计的合理性和可行性。必要时进行调整和优化。

结论

通过以上步骤，我们可以进行皮带皮带轮传动的设计计算。这些计算将帮助我们选择合适的带类型、带轮尺寸和张紧器尺寸，并验证设计的可行性。在实际应用中，还需要考虑其他因素，如环境条件、材料选择和安装要求等。希望本文档对你有所帮助！

同步带传动设计计算

同步带传动是一种常见的机械传动方式，广泛应用于各个领域中。在设计同步带传动时，需要进行一系列的计算，以确保传动系统的正常运行。本文将从设计步骤、计算方法和注意事项三个方面介绍同步带传动设计计算。

一、设计步骤

同步带传动的设计可以分为以下几个步骤：

1. 确定传动比：根据所需的输出转速和输入转速，计算传动比。传动比是输出转速与输入转速的比值，决定了同步带传动的放大或缩小效果。

2. 确定带轮尺寸：根据带速和传动比，计算出从动带轮和主动带轮的直径大小。带轮的尺寸直接影响到传动系统的速比和扭矩传递能力。

3. 确定带长：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。带长决定了同步带的材料消耗和传动系统的紧致程度。

4. 确定带宽：根据传动扭矩和带长，计算出同步带的带宽。带宽的选择应考虑传动扭矩和带长，以保证同步带的传力能力和使用寿命。

5. 确定带形：根据传动方式和带轮的形状，选择合适的同步带形式，如圆形同步带、V型同步带等。

二、计算方法

在同步带传动的设计计算中，常用的计算方法有以下几种： 1. 转速计算：根据传动比和输入转速，计算出输出转速。转速计算可以使用以下公式：输出转速 = 输入转速 / 传动比。

2. 带速计算：根据带轮直径和输出转速，计算出同步带的带速。带速计算可以使用以下公式：带速 = π × 带轮直径 × 输出转速。

3. 带长计算：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。带长计算可以使用以下公式：带长 = 2 × 中心距离 + （从动带轮直径 - 主动带轮直径）/ 2。

4. 带宽计算：根据传动扭矩和带长，计算出同步带的带宽。带宽计算可以使用以下公式：带宽 = 传动扭矩 / （带长 × 材料的最大张力）。

5. 张力计算：根据带宽和带速，计算出同步带的张力。张力计算可以使用以下公式：张力 = 带宽 × 材料的最大张力 / 带速。
