emi电路及其工作原理

滤波器电路全集

一．EMI滤波电路：EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰。实际上它是利电感和电容的特性，使频率为50Hz左右的交流电可以顺利通过滤波器，但高于50Hz以上的高频干扰杂波被滤波器滤除，所以它又有另外一种名称，将EMI滤波器称为低通滤波器（彩电上的称法），其意义为，低频可以通过，而高频则被滤除。下面是EMI滤波电路的线路图：

上图中的C1和L1组成第一级EMI滤波，C2、C3、C4与L2组成第二级滤波。实物图如下图所示：

1

二级EMI滤波电路

在优质电源中，都有两道EMI滤波电路，其中一路在电源插座处，另外一路在电源的PCB板上（也有把两道EMI滤波电路都做在PCB板上的情况），这两道EMI电路，可以很好地滤除电网中的高频杂波和同相干扰电流，同时把电源中产生的电磁辐射削减到最低限度，使泄漏到电源外的电磁辐射量不至于对人体或其它设备造成不良影响。劣质电源通常会省去第一级EMI滤波电路，甚至连第二级EMI滤波电路也省掉。 · [图文] EMI滤波电路 · [组图] 不同应用领域的滤波器(调节器)电路 · [图文] 单相全波整流复式滤波电路 · [图文] 单相全波整流电容滤波电路 · [组图] 单相全波整流电感滤波电路 · [组图] 单相半波整流电容滤波电路 · [图文] 用相同参数构成的每倍频程24dB低通滤波电路 · [图文] OPA2604制作的三阶低通滤波器电路 · [图文] OPA603制作的1MHz高通滤波器电路 · [图文] MC33171制作的陷波器电路 · [图文] INA110制作的60Hz输入陷波滤波器电路 · [组图] OPA603组成的10MHz带通滤波器电路 · [组图] 数字梳状滤波器集成电路 · [图文] UPC822电源频率噪声滤波器电路 · [组图] 运放组成的单峰特性滤波器电路 · [图文] MAX291+TA7504P构成的8次低通滤波器电路 · [组图] LM307组成的低Q值高增益带通滤波器电路 · [组图] 具有锐截止特性的有源高通滤波器电路

前言：

本文主要介绍的是关于《emi电路作用》的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。愿本篇《emi电路作用》能真实确切的帮助各位。本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。感谢支持！

正文：

就一般而言我们的emi电路作用具有以下内容：

EMI电路作用详解

一、引言

随着电子技术的飞速发展，电子设备在各个领域的应用日益广泛。然而，电子设备在运行时会产生电磁波，这些电磁波可能对其他设备或系统产生干扰，影响其正常工作，这种现象被称为电磁干扰（EMI）。为了有效抑制或减少电磁干扰，EMI电路应运而生。本文将详细介绍EMI电路的作用及其工作原理。

二、EMI电路的基本概念

EMI电路，即电磁干扰抑制电路，是一种用于抑制或减少电子设备之间或电子设备与环境之间相互干扰的电路。在电子设备的工作过程中，它们会产生电磁波，这些电磁波可能对其他设备或系统产生干扰，从而影响其正常工作。为了保障电子设备的稳定运行，减少电磁干扰对设备的影响，人们设计了EMI电路。

三、EMI电路的主要作用

滤除高频干扰：EMI电路利用电感和电容的特性，使频率为50Hz左右的交流电可以顺利通过滤波器，但高于50Hz以上的高频干扰杂波被滤波器滤除。这样，可以有效地滤除外界电网的高频脉冲对电源的干扰，保证电子设备的稳定运行。

抑制电磁辐射：EMI电路通过合理的电路设计和布局，可以减少电子设备产生的电磁辐射。这对于保护人体健康、避免对其他设备造成干扰具有重要意义。

提高电磁兼容性：EMI电路的设计有助于提高电子设备的电磁兼容性（EMC）。电磁兼容性是指电子设备在电磁环境中能够正常工作，同时不对其他设备产生不可接受的电磁干扰的能力。通过优化EMI电路的设计，可以使电子设备在复杂的电磁环境中保持稳定的性能。

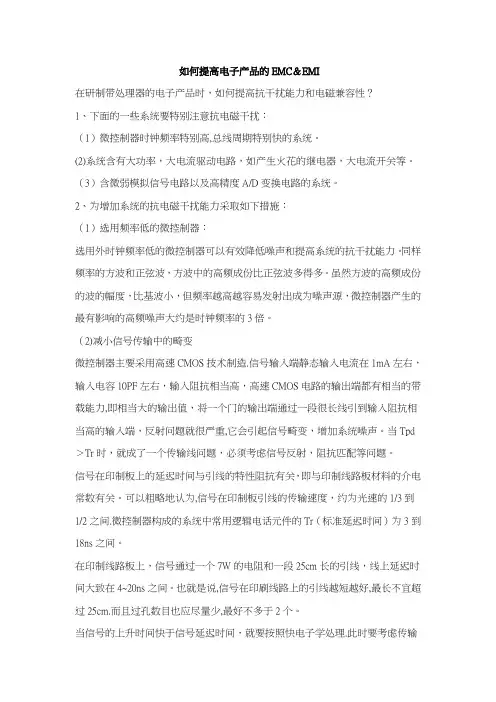

如何提高电子产品的EMC ＆ EMI

在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？

1、 下面的一些系统要特别注意抗电磁干扰：

（1） 微控制器时钟频率特别高,总线周期特别快的系统。

(2) 系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。

（3） 含微弱模拟信号电路以及高精度A/D变换电路的系统。

2、 为增加系统的抗电磁干扰能力采取如下措施：

（1） 选用频率低的微控制器：

选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。

（2) 减小信号传输中的畸变

微控制器主要采用高速CMOS技术制造.信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力,即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重,它会引起信号畸变，增加系统噪声。当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。

信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。可以粗略地认为,信号在印制板引线的传输速度，约为光速的1/3到1/2之间.微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。

在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。也就是说,信号在印刷线路上的引线越短越好,最长不宜超过25cm.而且过孔数目也应尽量少,最好不多于2个。

当信号的上升时间快于信号延迟时间，就要按照快电子学处理.此时要考虑传输线的阻抗匹配,对于一块印刷线路板上的集成块之间的信号传输,要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。

EMI滤波器电路原理及设计

EMI滤波器（Electromagnetic Interference Filter）是一种用于抑制电磁干扰的电路。电磁干扰是指电子设备之间相互干扰产生的电磁辐射或者干扰信号，会对设备的正常操作和性能产生负面影响。EMI滤波器通过选择性地传递或者屏蔽指定频率范围内的信号，从而实现对电磁干扰的抑制。

一般来说，低通滤波器是指可以通过低于其中一特定频率的信号，而对高于该特定频率的信号进行滤波的电路。低通滤波器常用于消除高频电磁干扰。一个常见的低通滤波器电路是RC滤波器，由电容器和电阻器组成。电容器对于高频信号具有很大的阻抗，从而将高频信号绕过电路，实现滤波作用。选择合适的电容和电阻大小可以实现对于特定频率的信号滤波。

相比之下，高通滤波器是指可以通过高于其中一特定频率的信号，而对低于该特定频率的信号进行滤波的电路。高通滤波器常用于消除低频电磁干扰。一个常见的高通滤波器电路是RL滤波器，由电感器和电阻器组成。电感器对于低频信号具有很大的阻抗，从而将低频信号绕过电路，实现滤波作用。选择合适的电感和电阻大小可以实现对于特定频率的信号滤波。

除了RC和RL滤波器，还有其他各种类型的EMI滤波器电路，比如LC滤波器、二阶滤波器、传输线滤波器等，可以根据具体应用的需求进行选择和设计。

在EMI滤波器电路的设计中，首先需要确定需要滤波的频率范围，然后根据频率范围选择合适的滤波器类型。其次，需要根据滤波器的阻抗特性和传输线的特性来选择适当的元件值。还需要注意电路的功率和电流容量，以确保电路能够在正常工作范围内工作。

在实际应用中，EMI滤波器电路通常需要与其他电路结合使用，比如与电源、传输线路、信号线路等进行连接。因此，需要特别注意电路的布局和接线，以减少电磁干扰的传播路径。

总之，EMI滤波器电路是一种用于抑制电磁干扰的重要电路，通过选择性地传递或者屏蔽指定频率范围内的信号，实现对电磁干扰的抑制。在设计EMI滤波器电路时，需要根据具体应用需求选择合适的滤波器类型，并根据电路的阻抗特性和传输线的特性选择适当的元件值。此外，还需要注意电路的布局和接线，以减少电磁干扰的传播路径。
