预制装配式剪力墙结构住宅建筑的设计
作者：庄孔静
来源：《名城绘》2017年第04期
摘要：预制装配式建筑属于建筑行业的一类新形式，基本不受气候以及其他环境条件的影响，工作效率比较高，能够很好地保证施工质量，可是，施工场地、运输条件以及开展吊装施工的能力会对其形成制约。下文对装配式剪力墙使用到高层房建项目时的设计要点进行了简单的分析论述。
关键词：预制装配式；剪力墙结构；住宅建筑；设计
为了能够更为优质地让建筑质量得到保障，建筑领域当中的人员按照有关方面的需求，寻求到预制装配式剪力墙这类建筑结构，在施工期间使用此结构相对方便、快捷，能够有效地提高建筑行业的施工速度以及质量，属于后期建筑领域发展期间一项十分高效的建设形式。
一、常规结构体系和设计施工流程
（一）常规结构体系
能够将装配形式的混凝土结构划分成三项内容：第一，装配形式的框架结构；第二，装配形式的剪力墙结构，第三，装配形式的框架—剪力墙结构。具体对房建项目进行施工期间，能够按照项目的实际高度、项目施工场地的设防烈度、平面特性以及抗震等级等方面，对对应的结构体系进行选取。
（二）设计施工流程
和常规的设计流程进行对比，装配形式的建筑物在开展设计工作期间，流程更为繁琐、精细程度更高、包含的内容更多。下图1所示为其详细设计流程。
二、实际设计要点分析
（一）综合工程图策划
在对其综合工程图开展设计工作期间，所有结构之间存在的连接问题、对构件实施运输以及储存的问题、开展吊装以及墙体部位的承重力施工等这些问题，要首先进行设计。在实际开展施工以前，从事设计工作的员工必须要以总图为基础，对于结构当中的连接点进行精准确认、对运输路线进行准确构建，应该在施工所在地搭设对物品进行临时储存的区域地，同时高效地对构件和吊装施工使用设备的具体数量进行计算，以此确保设计的工程图与建筑设计当中的相关要求以及原则一致。 龙源期刊网
剪力墙结构混凝土施工方案
兖州市奎星苑安置房A-7住宅楼
编制单位：兖州市永华建筑安装工程有限公司
剪力墙结构混凝土施工方案
一、 工程概况：
本工程结构为剪力墙结构，一层层高3.9m、二层层高3.6m、标准层层高2.9m、建筑面积：10453.75㎡，高度64.9m。根据工程结构特点、施工组织设计要求、施工质量验收规范等，为确保工程质量、施工安全，编制本方案并执行。
二、施工准备
1、材料要求及主要机具：
砼采用商品砼，提前将厂家资质、原材料合格证、检验报告提交监理部进行审查，浇筑砼时将砼标号、浇筑方量提前书面通知砼公司，做好准备。
2、、作业条件
1）办完钢筋隐检手续，注意检查支铁、垫块，以保证保护层厚度。核实墙内预埋件、预留孔洞、水电预埋管线、盒（槽）的位置、数量及固定情况。检查并清理模板内残留杂物，用水冲净。
2）检查模板下口、洞口及角模处拼接是否严密，边角柱加固是否可靠，各种连接件是否牢固。
3）振动棒备足4个、泵车现场就位。计量器具-塌落度筒、砼试模现场备齐。
4）检查电源、线路，并做好夜间施工照明的准备。
5）应具备以下质量记录：
①水泥出厂质量证明。
②水泥进场试验报告。
③砂子试验报告 ④石子试验报告
⑤混凝土配合比通知单
⑥混凝土试块强度试压报告
⑦混凝土强度评定记录
⑧混凝土施工日志
⑨申报资料
⑩混凝土开盘鉴定
砼运输单
砼交货检验记录
隐蔽工程验收，填写隐蔽验收记录并签字
填发混凝土浇筑令
三、工艺流程：
作业准备 → 混凝土浇筑、振捣 → 拆模、养护
1.混凝土浇筑、振捣：
1.1基础梁浇筑：
1.1．1基础梁一次性浇筑，间歇时间不能过长，不允许出现冷缝。混凝土浇筑顺序由一端向另一端浇筑，分层振岛密实，以使混凝土水化热尽量散失。具体办法从下到上分层浇筑，进行5M后回头来浇筑第二层。
1.1.2每班安排2名振岛工，振岛工要求认真负者，以保证混凝土振岛密实。振岛时，要快插慢拔，插入各层深度不小于350mm，振上面一层时应插入下面一层50cm。振岛点间距450mm振岛时逐点移动，不得漏振。每一插点要掌握好振岛时间一般为20-30秒，时间过短不宜振实，过长引起离析。以混凝土表面泛浆，不大量泛气泡为宜，应尽量避免碰撞钢筋。

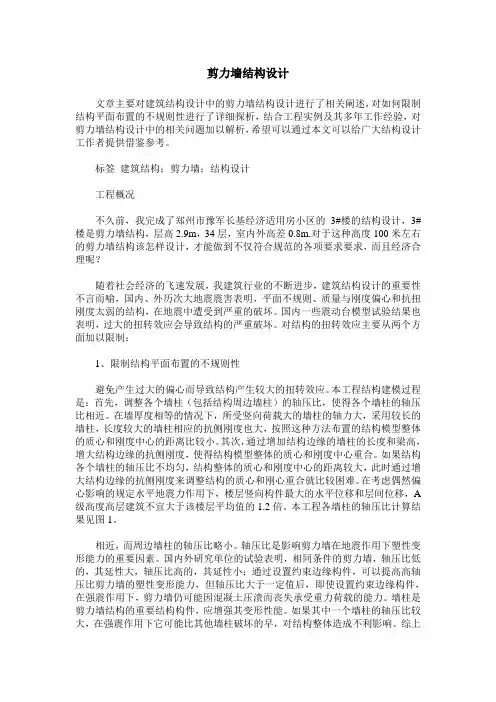

剪力墙结构设计
文章主要对建筑结构设计中的剪力墙结构设计进行了相关阐述，对如何限制结构平面布置的不规则性进行了详细探析，结合工程实例及其多年工作经验，对剪力墙结构设计中的相关问题加以解析，希望可以通过本文可以给广大结构设计工作者提供借鉴参考。
标签 建筑结构；剪力墙；结构设计
工程概况
不久前，我完成了郑州市豫军长基经济适用房小区的3#楼的结构设计，3#楼是剪力墙结构，层高2.9m，34层，室内外高差0.8m.对于这种高度100米左右的剪力墙结构该怎样设计，才能做到不仅符合规范的各项要求要求，而且经济合理呢？
随着社会经济的飞速发展，我建筑行业的不断进步，建筑结构设计的重要性不言而喻，国内、外历次大地震震害表明，平面不规则、质量与刚度偏心和抗扭刚度太弱的结构，在地震中遭受到严重的破坏。国内一些震动台模型试验结果也表明，过大的扭转效应会导致结构的严重破坏。对结构的扭转效应主要从两个方面加以限制：
1、限制结构平面布置的不规则性
避免产生过大的偏心而导致结构产生较大的扭转效应。本工程结构建模过程是：首先，调整各个墙柱（包括结构周边墙柱）的轴压比，使得各个墙柱的轴压比相近。在墙厚度相等的情况下，所受竖向荷载大的墙柱的轴力大，采用较长的墙柱，长度较大的墙柱相应的抗侧刚度也大，按照这种方法布置的结构模型整体的质心和刚度中心的距离比较小。其次，通过增加结构边缘的墙柱的长度和梁高，增大结构边缘的抗侧刚度，使得结构模型整体的质心和刚度中心重合。如果结构各个墙柱的轴压比不均匀，结构整体的质心和刚度中心的距离较大，此时通过增大结构边缘的抗侧刚度来调整结构的质心和刚心重合就比较困难。在考虑偶然偏心影响的规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍。本工程各墙柱的轴压比计算结果见图1。
相近，而周边墙柱的轴压比略小。轴压比是影响剪力墙在地震作用下塑性变形能力的重要因素。国内外研究单位的试验表明，相同条件的剪力墙，轴压比低的，其延性大，轴压比高的，其延性小；通过设置约束边缘构件，可以提高高轴压比剪力墙的塑性变形能力，但轴压比大于一定值后，即使设置约束边缘构件，在强震作用下，剪力墙仍可能因混凝土压溃而丧失承受重力荷载的能力。墙柱是剪力墙结构的重要结构构件，应增强其变形性能。如果其中一个墙柱的轴压比较大，在强震作用下它可能比其他墙柱破坏的早，对结构整体造成不利影响。综上
预制装配式剪力墙结构住宅建筑的设计
预制装配式建筑属于建筑行业的一类新形式，基本不受气候以及其他环境条件的影响，工作效率比较高，能够很好地保证施工质量，可是，施工场地、运输条件以及开展吊装施工的能力会对其形成制约。下文对装配式剪力墙使用到高层房建项目时的设计要点进行了简单的分析论述。
标签：预制装配式；剪力墙结构；住宅建筑；设计
为了能够更为优质地让建筑质量得到保障，建筑领域当中的人员按照有关方面的需求，寻求到预制装配式剪力墙这类建筑结构，在施工期间使用此结构相对方便、快捷，能够有效地提高建筑行业的施工速度以及质量，属于后期建筑领域发展期间一项十分高效的建设形式。
一、常规结构体系和设计施工流程
（一）常规结构体系
能够将装配形式的混凝土结构划分成三项内容：第一，装配形式的框架结构；第二，装配形式的剪力墙结构，第三，装配形式的框架—剪力墙结构。具体对房建项目进行施工期间，能够按照项目的实际高度、项目施工场地的设防烈度、平面特性以及抗震等级等方面，对对应的结构体系进行选取。
（二）设计施工流程
和常规的设计流程进行对比，装配形式的建筑物在开展设计工作期间，流程更为繁琐、精细程度更高、包含的内容更多。下图1所示为其详细设计流程。
二、实际设计要点分析
（一）综合工程图策划
在对其综合工程图开展设计工作期间，所有结构之间存在的连接问题、对构件实施运输以及储存的问题、开展吊装以及墙体部位的承重力施工等这些问题，要首先进行设计。在实际开展施工以前，从事设计工作的员工必须要以总图为基础，对于结构当中的连接点进行精准确认、对运输路线进行准确构建，应该在施工所在地搭设对物品进行临时储存的区域地，同时高效地对构件和吊装施工使用设备的具体数量进行计算，以此确保设计的工程图与建筑设计当中的相关要求以及原则一致。
（二）房建项目平面设计
在实际开展施工时，选择大开间这类平面设计，对于剪力墙房建项目的综合
质量会起到巨大的保障作用。这一形式能够科学的对剪力墙尺寸、公共区域内管井的具体方位进行设计，让房建项目当中的功能区划分十分明显。在开展平面设计工作期间，对于预制剪力墙进行设计时，要遵循结构主体部位简单化、实用化的原则开展工作，要实现房建项目整个空间内部的上下区域贯通，高效地对悬挑以及构件大小进行改良设计，最大限度地预防平面设计工作中，存在大量凹凸区域的这一情况，要在根源方面，对于现代房建项目当中的预制装配式构件来讲，对其结构体系实施改良，让设计工作实现科学化、规范化以及通用化这一目标[1]。
