MAX232

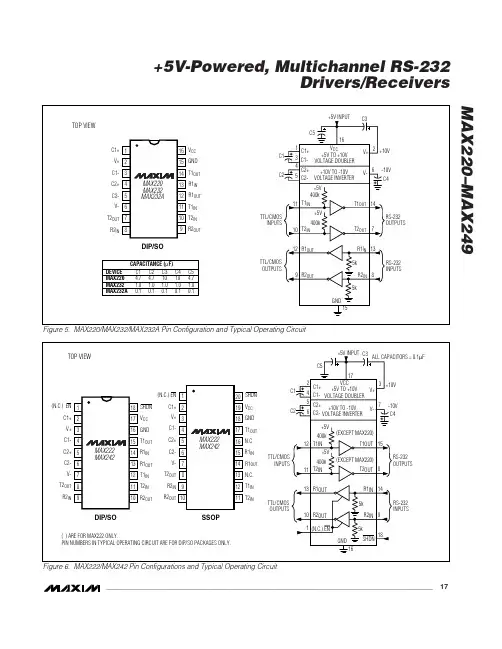

MAX220–MAX249+5V-Powered, Multichannel RS-232

Drivers/Receivers

______________________________________________________________________________________17

TOP VIEW

16151413121110912345678VCCGNDT1OUTR1INC2+C1-V+C1+

MAX220MAX232MAX232AR1OUTT1INT2INR2OUTR2INT2OUTV-C2-

DIP/SOV+

V-2+10VC1+C1

C21345

11

10

12

96

14

7

13

8T1IN

R1OUTT2IN

R2OUTT1OUT

R1INT2OUT

R2IN+5V INPUT

C2+-10VC4

RS-232OUTPUTS

RS-232INPUTSTTL/CMOSINPUTS

TTL/CMOSOUTPUTS

GND155k5k400k400k+5V

+5V+10V TO -10VVOLTAGE INVERTER+5V TO +10VVOLTAGE DOUBLER16C3

C5

CAPACITANCE (µF)DEVICEMAX220MAX232MAX232AC14.71.00.1C24.71.00.1C3101.00.1C4101.00.1C54.71.00.1C2-C1-VCC

5kDIP/SO181716151413121112345678SHDNVCCGNDT1OUTC1-V+C1+(N.C.) EN

R1INR1OUTT1INT2INT2OUTV-C2-C2+

109R2OUTR2INMAX222MAX242201918171615141312345678SHDNVCCGNDT1OUTC1-V+C1+(N.C.) EN

N.C.R1INR1OUTN.C.T2OUTV-C2-C2+

1211910T1INT2INR2OUTR2INMAX222MAX242

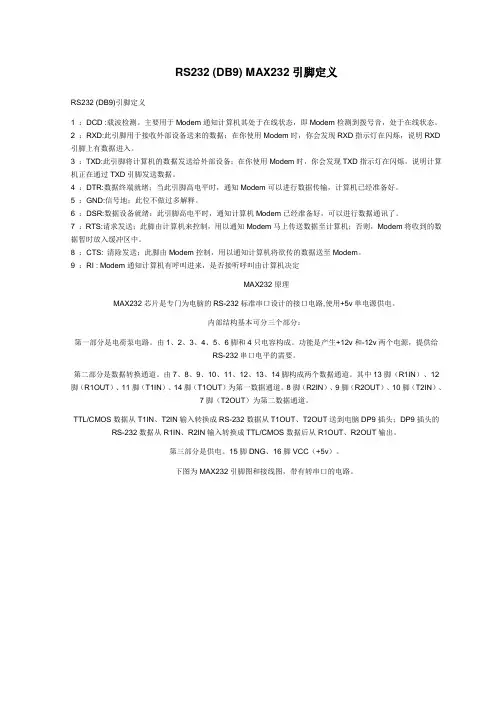

RS232 (DB9) MAX232引脚定义

RS232 (DB9)引脚定义

1 ：DCD :载波检测。主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。

2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。

3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

4 ：DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。

5 ：GND:信号地；此位不做过多解释。

6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。

7 ：RTS:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。

8 ：CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。

9 ：RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定

MAX232原理

MAX232芯片是专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。

内部结构基本可分三个部分：

第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。

MAX232是一种把电脑的串行口RS232信号电平(-10 ，+10v)转换为单片机所用到的TTL信号点平(0 ，+5)的芯片，这个芯片的价格比较贵大约要5元.

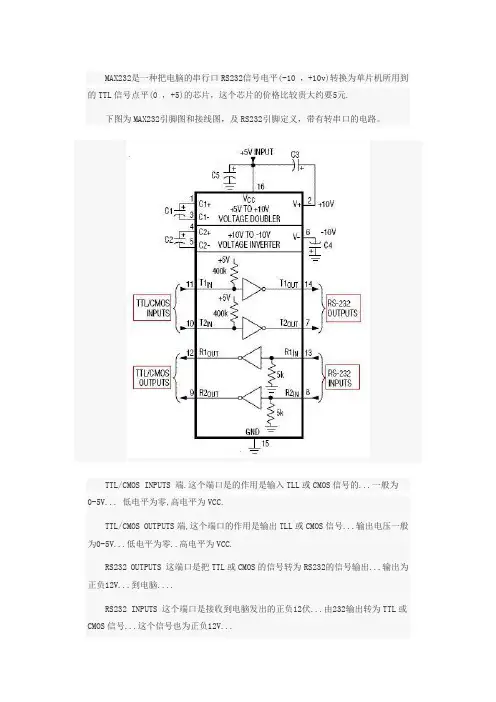

下图为MAX232引脚图和接线图，及RS232引脚定义，带有转串口的电路。

TTL/CMOS INPUTS 端.这个端口是的作用是输入TLL或CMOS信号的...一般为0-5V... 低电平为零,高电平为VCC.

TTL/CMOS OUTPUTS端,这个端口的作用是输出TLL或CMOS信号...输出电压一般为0-5V...低电平为零..高电平为VCC.

RS232 OUTPUTS 这端口是把TTL或CMOS的信号转为RS232的信号输出...输出为正负12V...到电脑....

RS232 INPUTS 这个端口是接收到电脑发出的正负12伏...由232输出转为TTL或CMOS信号...这个信号也为正负12V... MAX232内部有二组232转换电路...

使用的时候...一般是11------ 14，13----12为一组; 10-----7 8----9为一组...

由于有时候接把MAX232的232端口和TTL端口搞反发现还能工作....所以大家要用的时候一定要注意了...

max232电路:

RS232引脚定义:

引脚 定义 符号

1 载波检测 DCD

2 接收数据 RXD

3 发送数据 TXD

4 数据终端准备好 DTR

5 信号地 SG

6 数据准备好 DSR

7 请求发送 RTS

8 清除发送 CTS 9 振铃提示 RI

搜索datasheet上: / /

5V Dual channel RS-232 Drivers/Receivers MAX232

Sep. 2019 – R1.0 HTC 1 FEATURES

 Output voltage levels are compatible with input levels

of CMOS and TTL integrated circuits

 Meets All EIA/TIA-232E and V.28/V.24 Specifications

 Supply voltage range from 4.5 to 5.5V

 Low input current: 1.0µA at 25°C

 Output current 24mA

 Tolerable value of static potential not less than 2kV

 Available in DIP-16 Package

APPLICATIONS

 Portable Computers

 Battery-Powered RS-232 Systems

 Interface Translation

 Low-Power Modems

 Terminals

DIP-16

ORDERING INFORMATION

Device Package

MAX232EN DIP-16

* Refer to the ordering information for the details.

DESCRIPTION

The MAX232 is a dual driver/receiver of RS-232 standard with a single supply voltage and bipolar output voltage

of the transmitter formed by a built-In voltage multiplying generator on four 1.0µF external capacitors, designed
