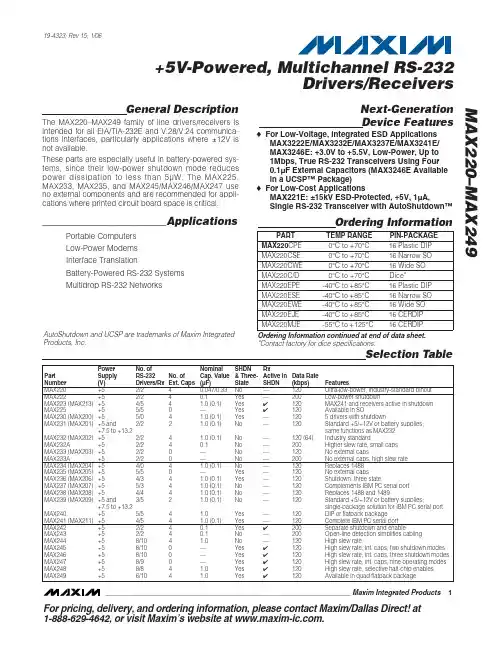

T2N MAX232资料简介
MAX232芯片是美信公司专门为电脑的 RS-232标准串口设计的单电源电平转换芯片，使用 +5v单电源供电。
一、 引脚介绍：
第一部分：是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生 +12v和-12v两个电源，提供给 RS-232 串口电平的需要。
第二部分：是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。 其中13脚(R1IN)、12脚(R1OUT)、
11 脚(T1IN)、14 脚(T1OUT)为第一数据通道。 8 脚(R2IN)、9 脚(R2OUT)、10 脚(T2IN)、7 脚(T2OUT)为第二数据通道。
TTL/CMOS 数据从T1IN、T2IN输入转换成 RS-232数据从T1OUT、T2OUT送到电脑 DB9插头；DB9插头的RS-232 数据从R1IN、R2IN输入转换成 TTL/CMOS数据后从 R1OUT、R2OUT输出。
第三部分：是供电。15脚GND、16脚VCC(+5v)。
二、 主要特点：
1、 符合所有的RS-232C技术标准
2、 只需要单一 +5V电源供电
3、 片载电荷泵具有升压、电压极性反转能力，能够产生 +10V和-10V电压V+、V-
4、 功耗低，典型供电电流 5mA
5、 内部集成2个RS-232C驱动器
6、 内部集成两个 RS-232C接收器下图为 MX232双串口的连接图，可以分别接单片机的串行通信口或者实验板的其它 串行通信接口 ：
Coimtcl To EDA Core V5.0
C13 Connect To At灿袅
」Vcc 三、max232应用电路，注意电容接法。
232是电荷泵芯片，可以完成两路 TTL/RS-232电平的转换，它的的 9、10、11、12引脚是TTL电平端，用来连接单片
机的。
MAX232心得

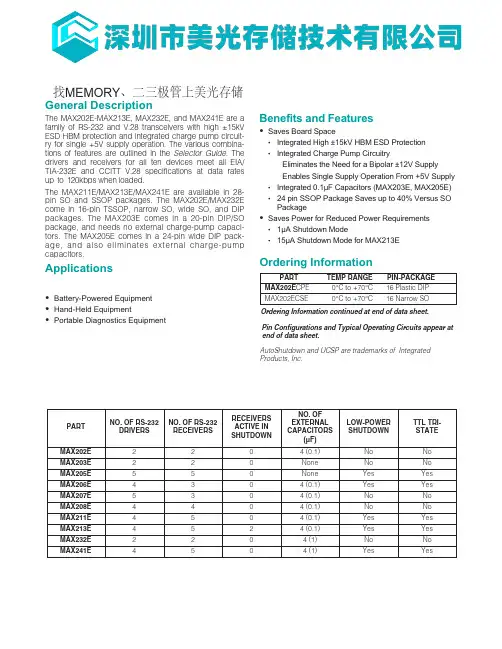

MAX232DIP16 封装现主要有这些型号： MAX232CPE、MAX232EPE 。
下面对MAX232的型号标识进行解析：
① MAX232后缀第一个字母，表示应用级别。 “C”：商业级；“E”：工业级。
例：MAX232CPE :商业级；
② MAX232后缀第二个字母，表示封装。 P: PDIP封装；S: SOP封装。
例：MAX232CPE : DIP 封装；
③ MAX232后缀第三个字母，表示引脚数。 E: 16pin。
例：MAX232CPE : 16 脚。
MAX232CPE , MAX232EPE 分别是 DIP 和 SOP 封装
MAX232MAX232A 的区别是前者传输速率是 120外部电容1uF;后者是200外部电容0.1uF;
MAX232MAX232A 两种IC都有 DIP和SOP封装，所以不带 A的应该是 MAX232 芯片。
MAX232A 对应的是 MAX232ACPE , MAX232AEPE 。
但是实测 MAX232和MAX232A 用0.1uf1uf10uf电容都是可以工作的。
但是四个电容一定都要接上， 曾以为只用一个串口， C4没接东西，结果死活下载不了程序，后来解决了，特写下总结，, 通讯指示灯
咀
2
叫. * 泊)
函 7
FL? 8 PID VCC
Fl 1 PQO ；
Pi 2 F0.1
Pl 3 POJ
P：4 P03
PL5
FU
Pi 7
RSTJVPt)
■ FSQIFJD EA^pp
ALDPRDQ
PSEN
P2 3 * P3.4fT0 P2A
P35JTI P2J
P36WR P24
KJ !FJQL/ \
XTAU iT * J
MJ XTALl P2.1
i GfO P20
t 40 T J9_
Ftn
F03
34
33 FOG
初
PSEi；
.K._
此
Pi 4
34
IF
Tn
21 P20
TTL电平逻辑1为+5V，逻辑0为0V。
RS232电平逻辑1为+3V〜+ 15V，逻辑0为-3V〜-15V。
也就是说我们所转换的数据电平 +5V (+3V〜+15V) , 0V->(-3V〜-15V)即可。
我们的MAX232是5V供电的，+5V(+3V〜+15V)的转换是很容易满足的， 0V (-3V〜-15V)就需要内部产生一个负
压电源然后去转换输出。 MAX232的一般外接4个电容，C+对地之间，C-对地之间的电容用于稳定电荷泵输出的电压，
由于C1+ C1-之间的电容加上 C2+和C2-之间的电容。由于都是由 VCC对它们进行循环充电，产生的 V+ < 2VCC , V-
>-2VCC。这样也基本满足 232的电平要求了。 CMOS电平的转换同理。
单片机的串口是 TTL电平，在实际应用时，需要将 TTL电平转换成 RS232电平。RS232的接口芯片 max232
看MAX232的原理框图，需要注意二点：
1、 需要外接电容 0.1u电容，或1u的胆电容或电解电容，之所以需要电容，是因为 RS232电平工作在一9V〜+ 9V , 需要电容将5V电压转换成 RS232电平所需要的+ 10V和一10V;电路上叫电荷泵。
2、 RS232的逻辑电平和TTL是正好相反的。在框图上，输入和输出之间的逻辑是反的；对于 TTL电平，当没有 232
信号发出时，是高电平；对于 RS232来说，这时，TX端是-8〜9V电压，相对于0V来说；如果有了信号，那就是从
+9V〜-9V交错变化的一系列信号，
测试RS232接口电路的好坏。
1、 判断芯片是否正常， 见MAX232框图，使用万用表测量 2和6脚，只要2脚的电压在+ 8V〜+ 9V之间、6脚在-8V〜
-9V之间，可以断定芯片是好的；
2、 在RS232没有发信号时，TX端电压为RS32的高电平，即-8V〜-9V，当发信号时，数据在变化，说明 RS232的端
口是好的；
RS232的驱动能力是比较强的，至少在 10几米以上，用在 20〜30米甚至更远；这时，最好使用屏蔽线效果会更好一
些。
制作at89s51单片机器编程器的电路图
此主题相关图片如下：
MAX232获得正负电源的另一种方法 在单片机控制系统中，我们时常要用到数 /模(D/A)或者模/数(A/D)变换以及其它
的模拟接口电路，这里面要经常用到正负电源，例如： 9V, -9V; 12V , -12V。这些电源仅仅作为数字和模拟控制转换
接口部件的小功率电源。 在控制板上，我们有的只是 5V电源，可又有很多方法获得非 5V电源。
1、外接；2、DC-DC变换，，在这里我介绍一块大家常用的芯片 MAX232。 MAX232是TTL--RS232电平转换的典型
芯片，按照芯片的推荐电路，取振荡电容为 uF时，若输入为5V,输出可以达到-14V左右，输入为0V,输出可以达 到14V，在扇出电流为 20mA的时候，处处电压可以稳定在 12V和-12V。因此，在功耗不是很大的情况下，可以将
MAX232的输出信号经稳压块后作电源使用。 0
* UI
% P l IH
EC2IH
Tl
T3 IN 幻OUT
F2 WT
noijr TJ
OLif §
◎ LT3 VCC 我在网上搜索了一些 232的例程，但用单片机向PC发数据的程序较少， 所有自己无耐，写了该程序用于测试芯片有没
有正常工作，希望能给有需要的朋友带来点方便！
#include //包含单片机内部资源预定义
__CONFIG(0x3F52); //4M 晶体 HS 振荡
/***********************************************************************
延时1MS带参数(int)子程序
************************************************************************ *******/
void delay (unsigned int time)(
unsigned int a, b;
for(a=0;a
}
}
〃主程序
void main()
{
unsigned char string[]={
0xBB,0xB6,0xD3,0xAD,0xB9,0xE2,0xC1,0xD9,0xC1,0xD6,0xBE,0xA9,0xBF,0xC6,
0xBC,0xBC,0xD3,0xD0,0xCF,0xDE,0xB9,0xAB,0xCB,0xBE,0x0D,0x0A,0xB3,0xCC,
0xD0,0xF2,0xA3,0xBA,0xD6,0xD0,0xB9,0xFA,0x20,0x51,0x51,0x3A,0x35,0x37,0x33,
0x31,0x39,0x32,0x39,0x35,0x34,0x0D,0x0A};
unsigned char i;
TRISC7=1;
TRISC6=0;
SPBRG=25; //设置波特率为9600BPS
TXSTA=0X24; //使能串口发送，选择高速波特率
RCSTA=0X80; 〃使能串口工作，禁止接收
INTCON=0X00;
while(1)
{
for(i=0;i<51;i++){
while(!TRMT){;}
TXREG=string[i];
}
delay(2000);
}
}
有一种hin232芯片,与max232芯片比较的话，价格相对要便宜很多。
