机房系统施工方案

机房工程消防系统施工方案

1、安装工程施工原则

除按ISO9002对一般过程、关键过程等质量要求执行外，还应按以下规定控制：

1.1执行公司已定的有关技术措施。执行由总工程师组织技术人员，针对本工程情况所编制的相应技术措施。

1.2项目经理部负责人向专业施工队长和施工人员进行技术交底，并随时进行现场监督和指导。

1.3质检人员应连续跟踪检查，现场监督，严格履行质检职能，同时杜绝违章作业现象产生。发现问题限期纠正并及时将有关过程情况汇报项目经理部，填写过程控制检查记录表，由项目经理审核签字后下发整改通知单。

1.4工程质量检查及资料管理、施工过程中的各种资料必须与施工进度同步整理、归档、报验。

2、消防系统配管安装

明敷管采用电线钢管。

所有金属管均须做防锈处理。

明敷管用支吊架或管卡固定。

支吊架间距符合规范要求。

明配或暗配于潮湿场所的金属管，均应使用厚壁钢管。

明敷管排列整齐、固定点均匀。

钢管进入各种盒、箱时，暗配可用焊接固定，管口应露出盒、箱，不小于5mm。明配管应用锁紧螺母固定，露出锁紧螺母的丝扣为2-4扣。

钢管与设备连接时，应将钢管敷设列设备内，如不能直接进入时，可用金属软管引入设备内。

配管管路较长或有弯时，应加装接线盒。

穿越建筑物基础的管路，应加装保护管保护；在穿过建筑物伸缩、沉降缝时，

应采取保护措施。

3、消防系统线路敷设

供电回路的导线的额定电压不应低于500V，弱电或其控制回路的导线，额定电压不应低于250V。

不同系统、不同电压、不同电流类别的导线，不得穿入同一根管子内。

管内穿线应在建筑物抹灰及地面工程结束后进行。

穿线前应将管内的积水及杂物清除干净，管口要加装护口。

横向敷设的报警系统线路穿管时，不同防火分区的线路，不宜穿入同根管。

报警系统的信号线路，应与广播线路、通讯电话线路分别穿管敷设。

导线在管内，不得有接头的扭结，其接头应在接线（盒）内连接，导线进入接线盒内应有适当余量，导线末端应有编号标志。

1

机房UPS系统安装

施

工

方

案

WORD整理版

专业学习参考资料

目 录

1. 工程概述 .............................................. 4

2. 编制依据 .............................................. 4

3. 施工组织方案 .......................................... 4

3.1 人员配置情况 .................................... 4

3.1.1 岗位分工及职责 ............................... 4

3.1.2 项目组织结构图 ............................... 6

4. 施工机械设备及材料 .................................... 6

4.1 工具清单 ........................................ 6

4.2 材料清单 ........................................ 7

5. 施工技术和施工方法 .................................... 7

5.1 新UPS系统安装 .................................. 8

5.3.1 安装前的设备检验 ............................. 9

5.3.2 安装步骤 ..................................... 9

6. 施工进度计划和工期安排 ................................ 9

新建精伊霍铁路ZH3标站后工程

伊宁东站地源热泵工程

开

工

报

告

中铁一局集团精伊霍铁路ZH3项目经理部

精伊霍铁路单位工程开工申请报告单

编号：

单位工程名称 伊宁东站地源热泵工程 施工里程 /

施 工 单 位 中铁一局集团 设计单位 铁道第一勘察

设计院

监 理 单 位 乌鲁木齐铁路建设监理咨询有限公司精伊霍铁路项目监理站

申请开工日期 2008年9月23日 计划竣工日期 2008年10月16日

工程主要内容 伊宁东站地源热泵工程

施工准备情况：

征地、拆迁： 已解决

图纸审核及技术交底： 图纸已审核完毕，无误

测量放线（复测、控测及放样）：站场中线、标高已复测控制完毕

施工人员：已进场，满足施工要求

施工机具、设备：已进场，满足施工要求

材料进场及检验：已进场，已检验完毕，满足施工要求

施工组织设计审批：已审批

现场临时设施：已完成“三通一平”，满足开工要求

现场核对及优化设计情况：与现场核对设计已优化。

存在问题： 无

申请开工单位：

负责人：

日期：

（章） 监理单位审查意见

负责人：

日期：

（章） 建设单位审查意见

负责人：

日期：

（章） TA2 工程开工报审表

工程项目名称：伊宁东地源热泵工程 施工合同段：ZH3 编号：

工程名称（单位、分部） 伊宁东地源热泵工程 里程/部位 /

申请开工/复工日期 2008年9月23日 计划工期 50天

致乌鲁木齐铁建监理咨询有限公司精伊霍铁路项目监理站：

我方承担的伊宁站地源热泵工程，已完成各项准备工作，具备开工条件，特此申请施工，请核查并签发开工指令。

附件：1.开工/复工报告

2.（证明文件）

施工单位（章）

项目经理：

日 期

审查意见：

项目监理机构（章）

总监理工程师

日 期

建设单位意见：

公 章

负责人

日 期

注：本表一式4份，施工单位2份，监理单位、建设单位各1份。 TA3 分包单位资格报审表

精品文档

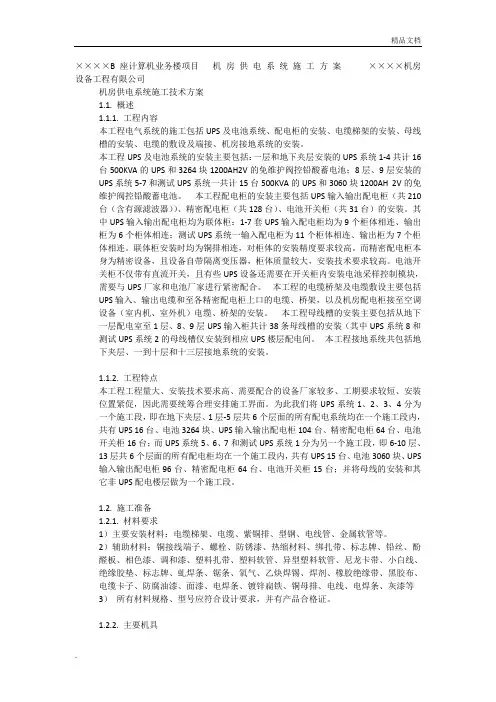

. ××××B座计算机业务楼项目 机 房 供 电 系 统 施 工 方 案 ××××机房设备工程有限公司
