车站计算机联锁

第二篇计算机联锁第六章计算机联锁综述第一节计算机联锁的基本概念一、计算机联锁的定义什么叫计算机联锁：计算机联锁是以计算机技术为核心，采用通信技术、可靠性与容错技术以及“故障－安全”技术实现铁路车站联锁要求的实时控制系统。

二、计算机联锁的主要技术条件⒈计算机联锁能满足各种车站（场）规模和运输作业的需要，保证行车安全，提高运输效率，并具备大信息量和联网能力。

⒉计算机联锁采用硬件冗余结构，如双机热备、三取二或二乘二取二的结构。

可靠度指标：平均故障间隔时间大于或等于106h；安全度指标：平均危险侧输出间隔时间大于或等于1011h。

⒊计算机联锁使用的涉及安全的电路符合故障－安全原则；电路故障能及时发现，当故障会危及行车安全时，能切断系统的危险侧输出。

⒋计算机硬件体系结构为层次结构，如分为人机对话层、联锁运算层和执行表示层。

⒌计算机联锁具有通过通信前置处理机和通信网与其他系统实现通信能力，与调度指挥系统的数椐通信符合有关规定。

⒍计算机联锁的软件系统达到软件制式检测要求的可靠性和安全性，所有程序都具有模块化、结构化和标准化的特点。

⒎计算机联锁的各种接口与通道能保证长期使用的高稳定性和高可靠性。

与安全有关的接口与通道符合故障－安全原则，还采用了光电隔离、动态冗余编码、参数限界冗余、故障检测及其它特殊方法，以防止危险后果的发生。

⒏计算机联锁能通过外部数椐通道或计算机网络与其它自动化或管理系统，如CTC、TDCS等连接，与之信息交换。

⒐计算机联锁设有两路独立电源供电，并且有自动转接功能，以保证不间断供电。

计算机和电子设备的直流电源具有不间断供电和有效去除脉冲及浪涌干扰的性能。

⒑计算机联锁采取了必要的防电磁干扰和防雷措施，以保证在规定严酷性等级的运用环境中，设备都能正常工作。

⒒信号设备的接地电阻值不大于10Ω，用于防护电子设备的安全保护地线的接地装置其接地电阻值不大于4Ω。

对于重雷害地区，地线设置还采取了特殊措施。

⒓监测子系统作为系统的基本组成部分，为维护使用部门提供监测、报警、统计、分析、管理、远程诊断及维护功能。

高速铁路车站计算机联锁技术第一节车站计算机联锁概论控制车站内的道岔、进路和信号机并实现它们之间联锁的系统称为车站信号联锁系统。

车站信号联锁系统是保证站内行车安全，提高铁路运输效率，改善行车人员劳动条件的重要技术装备。

像其他技术一样，车站联锁系统也是随着科学技术的进步以及铁路运输发展的需要，在不断的更新和发展，其发展过程已经经历了机械化联锁、机电联锁和电气集中联锁几个阶段，目前正逐步向采用计算机联锁阶段过渡。

一、计算机联锁的功能及特点(一)国内外计算机联锁发展概况基于布线逻辑的继电集中联锁装置，自1927年问世以来已经统治了70多年，社会在发展，技术在进步，作为以技术手段实现联锁的车站信号自动控制系统也在不断地发展和完善。

在进入电子时代以来，世界上一些技术发达国家相继开展了电子联锁装置的研究，但是真正采用通用计算机构成联锁控制系统并在铁路运营车站上使用，还得从1978年计起。

1978年，由瑞典ABB公司研制的世界公认的第一套计算机联锁系统在哥德堡站开通使用，极大地推动了各国计算机联锁的研制和使用，计算机联锁系统的技术性能日趋成熟和完善。

进入20世纪90年代，不少国家已开始大面积推广应用计算机联锁系统，如日本、英国等许多国家已制订技术政策，今后不再发展继电联锁。

现将世界上主要技术发达国家的计算机联锁系统在技术和应用方而的情况概括如下：(1)瑞典瑞典计算机联锁的发展分为三个阶段：第一个阶段采用的典型产品为EBILOCK750系统，其特点是信号机和道岔的控制器件仍由继电器来完成，保留了轨道继电2S：第二个阶段是采用无接点方式的电子器件控制信号机和道岔，仍保留了轨道电路；第三个阶段则实现了全电子化控制，典型产品有EBILOCK850系统和20世纪90年代初期开发的EBILOCK950系统，控制电路、轨道继电器均采用无接点方式的功能块。

瑞典的计算机联锁系统在结构上均采用分散控制方式，采取双机热备、单机运行双套软件来提高整个系统的可靠性和安全性。

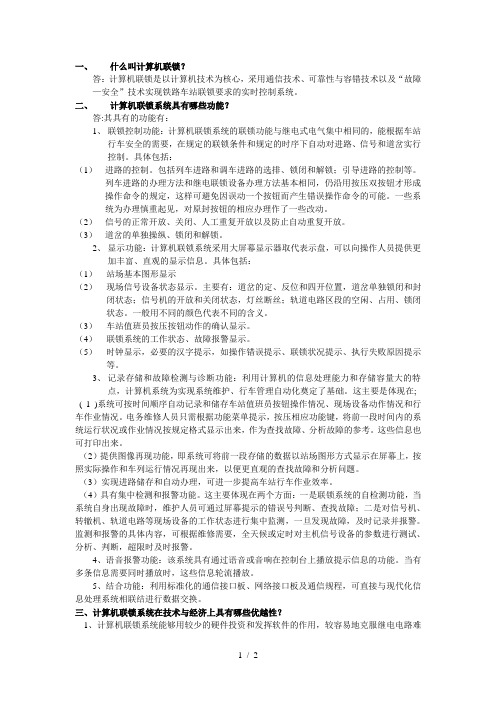

一、什么叫计算机联锁？答：计算机联锁是以计算机技术为核心，采用通信技术、可靠性与容错技术以及“故障—安全”技术实现铁路车站联锁要求的实时控制系统。

二、计算机联锁系统具有哪些功能？答:其具有的功能有：1、联锁控制功能：计算机联锁系统的联锁功能与继电式电气集中相同的，能根据车站行车安全的需要，在规定的联锁条件和规定的时序下自动对进路、信号和道岔实行控制。

具体包括：（1）进路的控制。

包括列车进路和调车进路的选排、锁闭和解锁；引导进路的控制等。

列车进路的办理方法和继电联锁设备办理方法基本相同，仍沿用按压双按钮才形成操作命令的规定，这样可避免因误动一个按钮而产生错误操作命令的可能。

一些系统为办理慎重起见，对原封按钮的相应办理作了一些改动。

（2）信号的正常开放、关闭、人工重复开放以及防止自动重复开放。

（3）道岔的单独操纵、锁闭和解锁。

2、显示功能：计算机联锁系统采用大屏幕显示器取代表示盘，可以向操作人员提供更加丰富、直观的显示信息。

具体包括：（1）站场基本图形显示（2）现场信号设备状态显示。

主要有：道岔的定、反位和四开位置，道岔单独锁闭和封闭状态；信号机的开放和关闭状态，灯丝断丝；轨道电路区段的空闲、占用、锁闭状态。

一般用不同的颜色代表不同的含义。

（3）车站值班员按压按钮动作的确认显示。

（4）联锁系统的工作状态、故障报警显示。

（5）时钟显示，必要的汉字提示，如操作错误提示、联锁状况提示、执行失败原因提示等。

3、记录存储和故障检测与诊断功能：利用计算机的信息处理能力和存储容量大的特点，计算机系统为实现系统维护、行车管理自动化奠定了基础。

这主要是体现在; ( 1 )系统可按时间顺序自动记录和储存车站值班员按钮操作情况、现场设备动作情况和行车作业情况。

电务维修人员只需根据功能菜单提示，按压相应功能键，将前一段时间内的系统运行状况或作业情况按规定格式显示出来，作为查找故障、分析故障的参考。

这些信息也可打印出来。

（2）提供图像再现功能，即系统可将前一段存储的数据以站场图形方式显示在屏幕上，按照实际操作和车列运行情况再现出来，以便更直观的查找故障和分析问题。

铁路车站计算机联锁系统概述车站计算机联锁系统(以下简称计算机联锁)是一种新型的铁路车站自动控制设备，在保证安全的前提下，以最经济、合理的技术措施提高运输效率，改善劳动条件，设备可靠、维修方便，便于联嗣。

计算机联锁根据作业情况可以办理列车和调车作业、溜放作业，单独操纵道岔，单独锁闭道岔，储存溜放进路。

具有检查、修改、增钩、减钩的功能，所有作业均在数字化仪上通过点压按钮进行操作，通过彩色监视器显示。

计算机联锁系统是双机设备，故障自动倒切，倒切时不影响进路。

也可人工倒切，人工倒切必须由电务和车务人员共同确认全场没有排列任何进路肘才能进行，并记录倒切原因。

人工倒切后全场锁闭，由电务和车务人员共同确认机车、车列完全停止行走时，通过“上电解锁”按钮进行全场解锁。

进路的办理方法和继电设备办理相同。

点压始端→终端——开通基本进路。

点压始端→变更(或多个变更)→终端——开通变更进路。

(一)列车进路列车进路办理保留了原电气集中的办理方法。

先点压始端信号按钮。

例如，点压X信号，相应的X信号名称绿色闪光，并在屏幕下端提示：“始——X"。

再点压终端信号按钮，例如点压S1信号，相应S1信号名称绿闪，屏幕下端提示变为：“始——X——终——S1”。

若满足选路条件则开始动作道岔，锁闭进路，开放信号；若选路条件不满足，则在上提示后面加“——按钮不符”，或“——走不通”，或“——有区段锁闭”，或“——有区段占用”，或“——有道岔要点”等等，并给出道岔或区段名称。

正线通过进路通过需先点压进站信号机按钮，再点压出发咽喉的列车终端按钮。

(二)调车进路调车进路同样点压始端(变更)、终端按钮办理。

反向单置信号可做调车变更，并置或差置信号可做同向进路变更，变更按钮不受此限。

调车进路的办理方法和显示与列车进路相同。

(三)对原铅封按钮的相应办理为办理慎重起见，相对于原铅封按钮点压后，屏幕将提示输入口令，点压口令后操作才被执行，微机系统自动记录，并且在屏幕上方出现记录提示，该提示在数字化仪上无法消除，只能由电务人员在微机室内用键盘清除，记录提示的出现对操作无影响。

TYJL-II型计算机联锁系统操作手册提示：针对本站的各项具体运输作业要求，要严格执行本站站细及相关行业各类技术规定要求，本说明书只限于引导车务操作人员正确使用本站型号计算机联锁系统的人机界面，特此说明。

1.引言1.1编写目的编写本操作手册，是为了使车务操作人员和电务维修人员熟练掌握本系统的操作。

1.2简介车站计算机联锁系统（以下简称计算机联锁）是一种新型的铁路车站自动控制设备，在保证安全的前提下，以最经济、合理的技术措施提高运输效率，改善劳动条件，设备可靠，维修方便，便于联网。

计算机联锁根据作业情况可办理列车、调车作业，单独操作道岔和单独锁闭道岔，引导接车或引导总锁闭接车等,有的站还可办理单钩、连续溜放作业，储存溜放进路，具有检查、修改、增钩、减钩的功能。

操作方式主要采用鼠标操作方式,所有作业均用鼠标在屏幕上按压“按钮”进行操作。

通过大屏幕彩色显示器显示操作命令和现场的设备状态。

屏幕上有各种汉字提示，并通过语音代替电铃报警。

若办理进路的操作有误时，在屏幕上将显示办理有误的提示。

TYJL-II型计算机联锁系统是双机热备，在同步状态下，故障时可自动切换，切换时不影响进路的办理。

亦可进行人工切换，非同步时人工切换必须由电务和车务人员共同确认全场没有办理任何进路时才能进行，并记录切换的原因。

人工切换后全场锁闭，由电务和车务人员共同确认机车车列完全停止行走时，通过“上电解锁”按钮进行全场解锁。

同步状态下进行人工切换不锁闭进路。

1.3定义监控机一一也称上位机，是系统实现人机界面的计算机。

联锁机一一用于联锁运算的计算机，兼执表机的功能。

执表机一一计算机联锁系统用于控制车站信号设备和采集现场设备状态的机器。

联锁总线一一联锁机、执表机、监控机之间交换与安全有关的信息的通道。

64D——单线半自动。

64F——复线半自动。

1.4参考资料1）微机联锁系统技术条件，铁道部；2)TB1774—86“继电式电气集中联锁技术条件”，铁道部；1987。

【原创】DS6--11学习一、计算机联锁概述1、计算机联锁的发展概况。

车站联锁设备经历了从机械联锁到继电联锁的发展过程，并进行过电子联锁的试验，目前正在向计算机联锁发展。

20世纪年代中期，有些国家从设计可靠的计算机硬件入手，应用故障－安全元器件构成计算机联锁，但因价格昂贵，没有得到推广。

20世纪70年代后期，随着电子计算机尤其是微型计算机的迅速发展和推广应用，以及可靠性技术的进步，各国相继研究计算机联锁，从软件入手，采用通用计算机，通过软件冗余来实现故障－安全。

我国第一套计算机联锁设备于1984年在南京梅山铁矿地下运输线正式开通，后陆续在冶金．矿山等铁路试用。

1989年铁道科学研究院通号所研制的计算机联锁系统首先在郑州北编组站峰尾开通，这是计算机联锁系统应用于国家铁路的开始。

以后，铁科院通号所于1993年又在拉滨线平房站安装计算机联锁，通号总公司于1994年在浦口交通站安装计算机联锁，至此，我国铁路开始在铁路干线采用计算机联锁。

铁道科学研究院通号所研制的TYJL-Ⅱ型．TYJL-TR9型计算机联锁于1997年12月通过铁道部技术鉴定。

通号总公司研究设计院研制的DS6-11型．DS6-20型计算机联锁于1999年1月通过铁道部技术鉴定。

北方交通大学（现北京交通大学）研制的JD-1A型计算机联锁于2000年5月通过铁道部技术鉴定。

卡斯柯公司研制的VPI型计算机联锁于2000年8月通过铁道部技术鉴定。

在此过程中，还相继引进了美国．英国德国日本意大利的计算机联锁共20多个站。

由于各方面的原因，主要是不适应我国铁路运输和联锁的特点，实际运用中大多数不理想。

我国的计算机联锁发展非常迅速，现已有数百个车站安装了计算机联锁设备，有的区段已发展为成段计算机联锁。

2、什么是计算机联锁（1）以计算机为主要技术手段实现车站联锁的系统。

（2）用微型计算机和其他一些电子．继电器件组成具有“故障－安全”性能的实时控制系统。

（3）采用计算机控制并实现道岔．进路和信号机之间联锁的设备称为计算机联锁。
