复合材料层合／夹层板热膨胀／弯曲有限元分析

复合材料用有限元分析引言复合材料是由不同类型的材料组合而成的，具有优异的力学性能和轻质化的特点，在航空航天、汽车工程、建筑结构等领域得到广泛应用。

有限元分析是一种常用的工程分析方法，可用于预测复合材料结构在受力过程中的应力和变形情况。

本文将介绍复合材料用有限元分析的基本原理、建模过程、分析方法和结果解读。

有限元分析基本原理有限元分析基于有限元法，将复杂的结构分割成许多简单的单元，再利用数学方法求解这些单元的力学行为，最终得出整个结构的应力和变形情况。

复合材料的有限元分析一般采用3D固体单元或板单元，考虑复合材料的各向异性和层合板的分层结构。

有限元分析的基本原理可以总结为以下几个步骤：1.确定有限元模型：–根据复合材料结构的几何形状和材料性质，选择适当的有限元单元类型。

–确定网格划分方案，将结构划分为单元网格。

–确定边界条件和加载方式，包括约束条件和外部加载。

2.确定单元性质：–根据复合材料的材料力学性质，将其转化为有限元单元的材料刚度矩阵。

–考虑各向异性和分层结构，将材料刚度矩阵进行相应的转换。

3.确定单元相互连接关系：–根据结构的几何体系，确定单元之间的连接关系，包括单元之间的约束和边界条件。

4.求解方程组：–根据单元的刚度矩阵和边界条件，建立整个结构的刚度矩阵。

–考虑加载情况，求解结构的位移和应力。

5.结果后处理：–分析结构的应力和变形分布，评估结构的安全性和性能。

–对结果进行解读和优化。

复合材料有限元分析的建模过程复合材料的有限元分析建模过程与传统材料的有限元分析类似，但在材料性质和单元连接方面存在一些特殊性。

下面是复合材料有限元分析的建模过程的简要步骤：1.几何建模：–根据实际结构的几何形状，利用建模软件（如Solidworks或CATIA）进行3D建模。

–根据复合材料的分层结构，将各层材料的几何形状分别绘制。

2.材料定义：–根据复合材料的材料属性，定义合适的材料模型和参数。

–考虑复合材料的各向异性和分层结构，定义材料的力学参数。

基于有限元分析的板料弯曲回弹影响的研究教学点：吉林工程技术师范学院班级:材料成型及控制工程1341学号：1304144118姓名：陈巍指导教师：王洪芬【论文摘要】：回弹是板料冲压成形中存在的普遍现象，它直接影响着冲压的尺寸精度，板料回弹是整个成形历史的积累效应，他与成形过程中模具几何形状、材料性能、板料初始形状、工艺条件等诸多因素有关。

【关键词】：回弹、弯曲、有限元分析有限元分析的板料弯曲回弹1. 板料弯曲回弹的产生原因金属塑性成形总是伴有弹性变形，所以板料弯曲时，即使内外层纤维全部进入塑性状态，在去除外力的时候弹性变形消失，也会出现回弹。

在板材成形过程中，当板料内外缘表层纤维进入塑性状态，而板料中心仍处弹性状态，这时当凸模上升去除外载后板料产生弹性回复图1和图2分别显示了是金属板料弯曲成形的回弹情况和弯曲时实际应力分布图。

图1 弯曲件的回弹1.回弹前的弯曲件2.回弹后的弯曲件3.凸模图2 板料弯曲时实际应力分布回弹问题的存在造成零件的成形精度差，显著地增加了试、修模工作量和成形后的校形工作量，故在生产实际中迫切需要对此采取行之有效的措施。

由于影响弯曲回弹的因素很多（有材料特性的影响、相对弯曲半径的影响、弯曲角的影响、模具的工作部分尺寸的影响、V型工件弯曲凹模开口的影响以及校正力的影响），较为复杂，并且具体到每一个不同的冲压条件，目前还没有一个精确的计算公式能够保证所有回弹量在误差允许的范围内。

本论文用计算机数值模拟技术来研究凸模圆角半径对回弹值的影响。

2.影响板料弯曲回弹的因素材料的力学性能，弯曲件的材料特性对回弹有直接影响，回弹量大小大致与材料的屈服强度成正比、与材料的杨氏模量成反比，板厚各项异性值和材料强化系k值越小，材料的应变强化指数n值越大，回弹量越小。

相对弯曲半径的影响，相对弯曲半径表示弯曲成形的变形程度回弹值与相对弯曲半径成正比、相对弯曲半径越小断面中塑性变形区越大。

3板料V型弯曲应用工况概况板料弯曲模型如图3 所示，凹模开口尺寸为20mm,凸模圆角半径为2.5mm，板料弯曲角为90°，凸模向下压的行程为10mm。

复合材料有限元复合材料是由两种或两种以上的材料组成的复合材料，具有轻质、高强度、高刚度等优点，在航空航天、汽车、船舶、建筑等领域得到了广泛的应用。

有限元分析是一种数值分析方法，能够有效地模拟复合材料结构的力学行为，因此在复合材料工程中有着重要的应用价值。

在进行复合材料有限元分析时，需要考虑复合材料的各向异性、层合板结构、界面效应等特点。

首先，复合材料由不同方向的纤维和基体组成，具有各向异性的特点，因此在有限元模型中需要考虑各向异性材料的力学性能。

其次，复合材料通常采用层合板结构，层间黏结强度对结构的影响非常大，需要考虑层合板的层间应力传递和界面效应。

此外，复合材料的损伤和破坏行为也是复合材料有限元分析的重点之一。

在进行复合材料有限元分析时，需要进行材料建模、网格划分、加载和边界条件的施加、求解和后处理等步骤。

首先，需要对复合材料的材料性能进行建模，包括纤维和基体的材料性能、层合板的层间界面性能等。

其次，需要对复合材料结构进行网格划分，通常采用壳单元或实体单元进行建模。

然后，需要对结构施加加载和边界条件，模拟实际工况下的受力情况。

最后，进行有限元求解和后处理，得到结构的应力、应变、位移等结果，进行结构的强度和稳定性评估。

复合材料有限元分析在航空航天、汽车、船舶等领域有着广泛的应用。

在航空航天领域，复合材料结构的轻量化设计能够有效地提高飞机的燃油效率和飞行性能；在汽车领域，复合材料结构能够减轻汽车的自重，提高汽车的燃油经济性和安全性；在船舶领域，复合材料结构能够提高船舶的载重能力和航行性能。

因此，复合材料有限元分析对于提高复合材料结构的设计和性能评估具有重要的意义。

综上所述，复合材料有限元分析是一种有效的分析方法，能够准确地模拟复合材料结构的力学行为。

在实际工程中，需要充分考虑复合材料的各向异性、层合板结构、界面效应等特点，进行有效的有限元建模和分析，以提高复合材料结构的设计和性能评估水平。

工程力学中的复合结构分析如何进行？在工程领域中，复合结构的应用日益广泛，从航空航天的飞行器部件到汽车的车身结构，从大型桥梁的关键部位到新型建筑的支撑体系，复合结构凭借其优异的性能展现出巨大的优势。

然而，要确保这些复合结构在实际使用中的安全性和可靠性，就需要进行精确而深入的分析。

那么，工程力学中的复合结构分析究竟是如何进行的呢？首先，我们要明确什么是复合结构。

简单来说，复合结构是由两种或两种以上不同性质的材料通过特定的工艺组合在一起，从而发挥各自材料的优势，以满足特定的工程需求。

常见的复合结构包括纤维增强复合材料结构、夹层结构、层合板结构等。

在进行复合结构分析之前，第一步是对结构进行详细的几何建模。

这就好比我们要盖一栋房子，首先得画出精确的设计图纸。

对于复合结构，由于其组成材料和结构形式的复杂性，建模过程需要充分考虑各层材料的厚度、纤维取向、铺层顺序等因素。

同时，还要根据实际情况对结构进行合理的简化，以在保证分析精度的前提下减少计算量。

有了精确的几何模型，接下来就是确定材料属性。

不同的复合材料具有不同的力学性能，比如强度、刚度、韧性等。

这些性能通常通过实验测试或者查阅相关的材料手册来获取。

而且，由于复合材料的各向异性特点，其力学性能在不同方向上可能存在显著差异，这就需要我们准确地定义材料的主方向和相应的性能参数。

在材料属性确定之后，就可以选择合适的分析方法了。

常见的分析方法包括有限元法、边界元法等。

以有限元法为例，它将复合结构离散成许多小的单元，通过求解每个单元的平衡方程，进而得到整个结构的力学响应。

在这个过程中，需要根据结构的特点和受力情况选择合适的单元类型，比如壳单元、实体单元等。

在对复合结构进行受力分析时，需要考虑各种可能的载荷条件。

这些载荷可能包括静载荷（如自重、压力等）、动载荷（如冲击、振动等）以及热载荷（如温度变化引起的热膨胀或收缩）。

而且，不同的载荷组合可能会对结构的性能产生不同的影响，因此需要进行全面的分析。

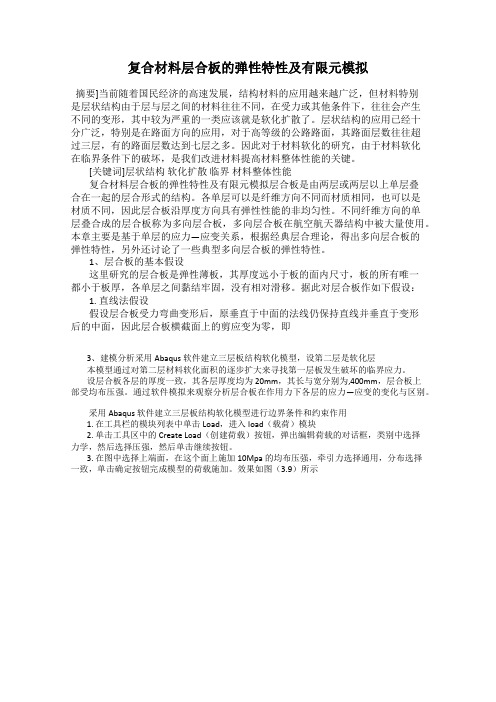

复合材料层合板的弹性特性及有限元模拟摘要]当前随着国民经济的高速发展，结构材料的应用越来越广泛，但材料特别是层状结构由于层与层之间的材料往往不同，在受力或其他条件下，往往会产生不同的变形，其中较为严重的一类应该就是软化扩散了。

层状结构的应用已经十分广泛，特别是在路面方向的应用，对于高等级的公路路面，其路面层数往往超过三层，有的路面层数达到七层之多。

因此对于材料软化的研究，由于材料软化在临界条件下的破坏，是我们改进材料提高材料整体性能的关键。

[关键词]层状结构软化扩散临界材料整体性能复合材料层合板的弹性特性及有限元模拟层合板是由两层或两层以上单层叠合在一起的层合形式的结构。

各单层可以是纤维方向不同而材质相同，也可以是材质不同，因此层合板沿厚度方向具有弹性性能的非均匀性。

不同纤维方向的单层叠合成的层合板称为多向层合板，多向层合板在航空航天器结构中被大量使用。

本章主要是基于单层的应力—应变关系，根据经典层合理论，得出多向层合板的弹性特性，另外还讨论了一些典型多向层合板的弹性特性。

1、层合板的基本假设这里研究的层合板是弹性薄板，其厚度远小于板的面内尺寸，板的所有唯一都小于板厚，各单层之间黏结牢固，没有相对滑移。

据此对层合板作如下假设：1. 直线法假设假设层合板受力弯曲变形后，原垂直于中面的法线仍保持直线并垂直于变形后的中面，因此层合板横截面上的剪应变为零，即3、建模分析采用Abaqus 软件建立三层板结构软化模型，设第二层是软化层本模型通过对第二层材料软化面积的逐步扩大来寻找第一层板发生破坏的临界应力。

设层合板各层的厚度一致，其各层厚度均为20mm，其长与宽分别为,400mm，层合板上部受均布压强。

通过软件模拟来观察分析层合板在作用力下各层的应力—应变的变化与区别。

采用Abaqus 软件建立三层板结构软化模型进行边界条件和约束作用1. 在工具栏的模块列表中单击Load，进入load（载荷）模块2. 单击工具区中的Create Load（创建荷载）按钮，弹出编辑荷载的对话框，类别中选择力学，然后选择压强，然后单击继续按钮。

《TC4-6061复合板热轧复合工艺及有限元模拟》篇一一、引言随着现代工业技术的快速发展，复合材料在众多领域中得到了广泛应用。

TC4-6061复合板作为其中一种典型的金属复合材料，以其高强度、高耐腐蚀性及良好的可加工性而受到重视。

为了进一步提高复合板的性能和产量，热轧复合工艺成为研究的重要方向。

本文旨在探讨TC4-6061复合板的热轧复合工艺及其有限元模拟，为实际生产提供理论依据。

二、TC4-6061复合板概述TC4-6061复合板由钛合金TC4和铝合金6061构成，具有优异的力学性能和耐腐蚀性能。

该复合板的生产过程中，热轧工艺起着至关重要的作用。

通过对温度、压力和时间的控制，实现两种金属的有效复合。

三、热轧复合工艺1. 原料准备：选择合适的TC4和6061金属板材，进行表面处理，确保无杂质和氧化物。

2. 加热工艺：根据金属的相图和热处理特性，设定合理的加热温度和时间，确保金属达到可塑性状态。

3. 轧制工艺：采用多道次轧制，控制轧制速度和压力，使两种金属在高温下实现紧密结合。

4. 冷却工艺：轧制完成后，采取合适的冷却速率进行淬火处理，以提高复合板的硬度及机械性能。

四、有限元模拟为了更好地了解热轧过程中的金属流动行为和温度分布情况，本文采用有限元法对热轧过程进行模拟。

通过建立精确的数学模型，对热轧过程中的温度场、应力场及应变场进行模拟分析。

1. 模型建立：根据实际生产条件，建立合理的有限元模型，包括金属板材的几何尺寸、材料属性及热物性参数等。

2. 边界条件设定：根据实际生产过程中的加热、轧制和冷却条件，设定边界条件，如加热温度、轧制速度及冷却速率等。

3. 数值模拟：运用有限元软件进行数值模拟，得到热轧过程中的温度场、应力场及应变场分布情况。

4. 结果分析：根据模拟结果，分析热轧过程中的金属流动行为、温度变化及应力分布情况，为实际生产提供理论指导。

五、实验验证与结果分析为了验证有限元模拟的准确性，我们进行了实际生产实验。

复合材料夹层结构分析复合材料夹层结构是指由两个或多个不同材料组成的结构，每个材料在夹层结构中的分布和相互作用对整个结构的性能起着重要的影响。

本文将从夹层结构的组成、分析方法和应用领域三个方面进行介绍，并重点探讨夹层结构的应力分析、强度计算和疲劳寿命预测等方面的问题。

夹层结构的组成可以有很多种形式，例如纤维增强复合材料夹层结构、金属-复合材料夹层结构、复合材料-塑料夹层结构等。

其中，纤维增强复合材料夹层结构是最常见的一种形式。

在纤维增强复合材料夹层结构中，一般由多层纤维增强复合材料板材和粘接剂层组成。

其中，板材是由纤维和基体材料复合而成的，粘接剂层用于将不同板材连接在一起。

夹层结构的分析方法可以通过有限元分析、理论分析和试验分析等途径进行。

其中，有限元分析是最常用的分析方法之一、有限元分析可以通过将夹层结构离散化成有限个小单元，然后利用数值方法求解得到夹层结构的应力、应变和变形等信息。

在进行有限元分析时，需要考虑夹层结构的几何形状、材料特性和加载方式等因素，并选择合适的有限元模型和边界条件。

夹层结构的应力分析是夹层结构分析的关键一步。

应力分析可以通过解析方法、数值方法和试验方法进行。

在解析方法中，常用的有层合板理论、三维理论和剥离理论等。

层合板理论是最常见和简化的一种方法，它假设夹层结构是一个薄板，在板厚方向上应力变化不大。

三维理论则考虑了夹层结构的厚度效应，可以更准确地描述夹层结构的应力分布。

而剥离理论则主要用于描述夹层结构在受剪力作用下的剥离破坏。

夹层结构的强度计算是夹层结构分析中的另一个重要内容。

强度计算可以通过解析方法和试验方法进行。

在解析方法中，常用的有杠杆平衡法、层合板理论和损伤力学等。

杠杆平衡法可以用于计算夹层结构的最大弯曲应力和最大剪应力等。

层合板理论可以用于计算夹层结构的最大应力和最大应变等。

而损伤力学则可以用于描述夹层结构的疲劳寿命和损伤演化过程等。

夹层结构的疲劳寿命预测是夹层结构分析的重要内容之一、疲劳寿命预测可以通过数值模拟和试验验证相结合的方法进行。

综述一、复合材料简介复合材料是指由两种或两种以上不同物质以不同方式组合而成的材料，它可以发挥各种材料的优点，克服单一材料的缺陷，扩大材料的应用范围。

在近四十年，由于高比强度，高比模量，低重量，耐腐蚀和高设计自由度等优点，先进复合材料已经被广泛应用在航空航天、医疗机械、汽车等领域中。

特别是在航空航天领域，为了实现轻量化和高力学性能要求，人们正大量的把复合材料应用在飞机的重要结构中。

在当前的国内外制造业内，复合材料的研究成果与应用情况一定程度上体现了国家的科研水平。

无人机作为现代航空领域发展的热点,尽可能的减小其质量,才能让它达到低成本、低能耗、高机动的目标，于是质量较小且具多种优良力学性能的复合材料获得了广大工程师的青睐。

航空技术不断革新,复合材料在飞机上的应用也从次承力结构慢慢发展到了主承力结构上，因此，时代不断对复合材料构件提出新的要求。

在航空航天领域中，复合材料构件一般的制造工艺方法是热压罐固化成型。

很多学者正努力改进复合材料热压罐固化工艺，旨在开发出低成本、高效率的生产技术，以适应时代要求。

为了使成型精度更高，所得构件的力学性能更好，复合材料构件的生产工艺往往会被高频重复设计，然而过频调整或更换设备会让制造维护成本迅速提升。

目前，复合材料的应用虽然广泛，但仍被很多原因限制，其中一个主要的难题就是如何减小固化变形。

二、热压罐成型工艺简介树脂基纤维增强复合材料的成型方法很多，主要分为纤维预浸成型和预成形件树脂转移模塑成型两大方向，热压罐固化成型是纤维预浸成型方向下的一种方法，通过该法成型的复合材料构件具有力学性能良好、尺寸一致性较高、纤维体积分数高等优点，故该法已成为当下复合材料领域主要采用的成型方法。

热压罐成型的基本原理是把树脂预浸后的纤维按要求与辅助成型材料一起铺层在模具上，使用真空袋将其密封，再放进热压罐，按照方案中的固化工艺，通过加温、加压、保温、降温、卸压等过程，完成树脂固化反应，得到成形的复合材料构件。

《TC4-6061复合板热轧复合工艺及有限元模拟》篇一一、引言随着现代工业的快速发展，复合材料因其独特的物理和机械性能在众多领域得到了广泛应用。

TC4和6061是两种常用的金属材料，具有各自独特的优点，因此它们的复合板具有广阔的应用前景。

本文将重点探讨TC4-6061复合板的热轧复合工艺及其有限元模拟，以期为相关领域的研究与应用提供一定的理论依据和实践指导。

二、TC4-6061复合板热轧复合工艺1. 材料选择与准备选择适当的TC4和6061金属板材作为复合材料的基础。

在材料准备阶段，需要对原材料进行严格的检查和测试，确保其质量符合要求。

2. 工艺流程(1) 预处理：对TC4和6061板材进行表面处理，去除油污、氧化物等杂质，以提高复合效果。

(2) 组装：将处理好的TC4和6061板材按照一定厚度叠加，并固定好位置。

(3) 热轧：在高温下对组装好的板材进行热轧，使两种材料紧密结合。

(4) 冷却与后处理：热轧完成后，对复合板进行冷却处理，并进行必要的后处理，如剪切、抛光等。

3. 工艺参数热轧复合工艺的参数包括温度、压力、时间等。

这些参数的合理设置对复合效果具有重要影响。

在实际操作中，需要根据具体情况进行调整和优化。

三、有限元模拟为了更好地理解和掌握TC4-6061复合板热轧复合过程，本文采用有限元法进行模拟分析。

1. 建模与网格划分根据实际工艺流程建立有限元模型，对模型进行合理的网格划分，以便于后续的计算和分析。

2. 材料属性定义根据TC4和6061的实际物理和机械性能，定义有限元模型中各部分的材料属性。

3. 加载与约束设置根据实际工艺流程和工艺参数，设置加载和约束条件，如温度、压力等。

4. 模拟结果与分析通过有限元模拟软件进行计算和分析，得到热轧复合过程中的应力、应变、温度等分布情况，为实际生产提供理论依据。

四、结论与展望本文通过对TC4-6061复合板热轧复合工艺及有限元模拟的研究，得出以下结论：1. TC4-6061复合板具有良好的复合效果，可广泛应用于航空、航天、汽车等领域。
