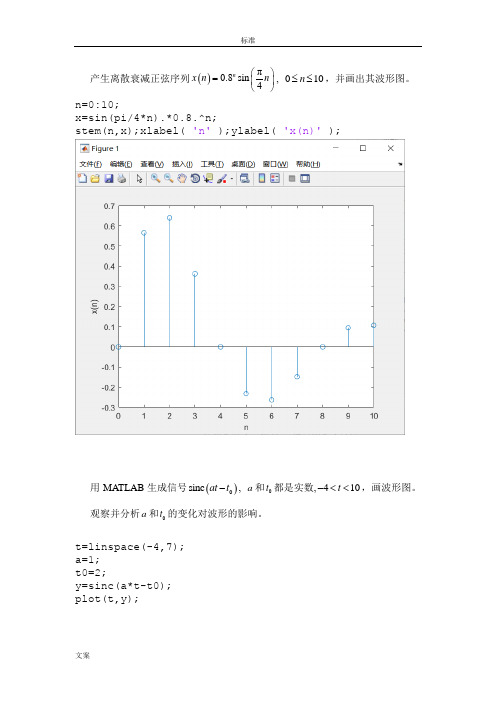

产生离散衰减正弦序列()π0.8sin 4n x n n ⎛⎫= ⎪⎝⎭, 010n ≤≤，并画出其波形图。

n=0:10;x=sin(pi/4*n).*0.8.^n;stem(n,x);xlabel( 'n' );ylabel( 'x(n)' );用MATLAB 生成信号()0sinc at t -, a 和0t 都是实数,410t -<<，画波形图。

观察并分析a 和0t 的变化对波形的影响。

t=linspace(-4,7); a=1; t0=2;y=sinc(a*t-t0); plot(t,y);t=linspace(-4,7); a=2;t0=2;y=sinc(a*t-t0); plot(t,y);t=linspace(-4,7); a=1;t0=2;y=sinc(a*t-t0); plot(t,y);三组对比可得a 越大最大值越小，t0越大图像对称轴越往右移某频率为f 的正弦波可表示为()()cos 2πa x t ft =，对其进行等间隔抽样，得到的离散样值序列可表示为()()a t nT x n x t ==，其中T 称为抽样间隔，代表相邻样值间的时间间隔，1s f T=表示抽样频率，即单位时间内抽取样值的个数。

抽样频率取40 Hz s f =，信号频率f 分别取5Hz, 10Hz, 20Hz 和30Hz 。

请在同一张图中同时画出连续信号()a x t t 和序列()x n nT 的波形图，并观察和对比分析样值序列的变化。

可能用到的函数为plot, stem, hold on 。

fs = 40;t = 0 : 1/fs : 1 ;% ƵÂÊ·Ö±ðΪ5Hz,10Hz,20Hz,30Hz f1=5;xa = cos(2*pi*f1*t) ; subplot(1, 2, 1) ; plot(t, xa) ;axis([0, max(t), min(xa), max(xa)]) ;xlabel('t(s)') ;ylabel('Xa(t)') ;line([0, max(t)],[0,0]) ;subplot(1, 2, 2) ;stem(t, xa, '.') ;line([0, max(t)], [0, 0]) ;axis([0, max(t), min(xa), max(xa)]) ; xlabel('n') ;ylabel('X(n)') ;频率越高，图像更加密集。

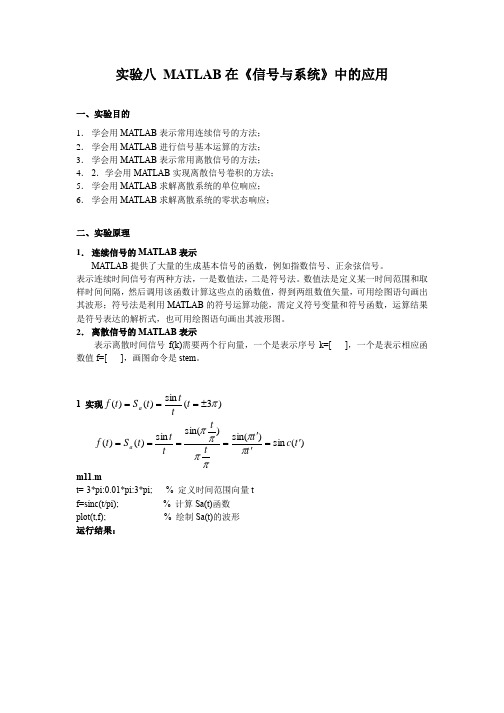

实验八 MATLAB 在《信号与系统》中的应用一、实验目的1． 学会用MA TLAB 表示常用连续信号的方法；2． 学会用MA TLAB 进行信号基本运算的方法；3． 学会用MA TLAB 表示常用离散信号的方法；4． 2．学会用MA TLAB 实现离散信号卷积的方法；5． 学会用MA TLAB 求解离散系统的单位响应；6． 学会用MA TLAB 求解离散系统的零状态响应；二、实验原理1． 连续信号的MATLAB 表示MATLAB 提供了大量的生成基本信号的函数，例如指数信号、正余弦信号。

表示连续时间信号有两种方法，一是数值法，二是符号法。

数值法是定义某一时间范围和取样时间间隔，然后调用该函数计算这些点的函数值，得到两组数值矢量，可用绘图语句画出其波形；符号法是利用MATLAB 的符号运算功能，需定义符号变量和符号函数，运算结果是符号表达的解析式，也可用绘图语句画出其波形图。

2． 离散信号的MATLAB 表示表示离散时间信号f(k)需要两个行向量，一个是表示序号k=[ ]，一个是表示相应函数值f=[ ]，画图命令是stem 。

1 实现)3(sin )()(π±===t tt t S t f a )(sin )sin()sin(sin )()(t c t t t t t t S t f a '=''====ππππππ m11.mt=-3*pi:0.01*pi:3*pi; % 定义时间范围向量tf=sinc(t/pi); % 计算Sa(t)函数plot(t,f); % 绘制Sa(t)的波形运行结果：2 信号相加：t t t f ππ20cos 18cos )(+=m13.msyms t; % 定义符号变量tf=cos(18*pi*t)+cos(20*pi*t); % 计算符号函数f(t)=cos(18*pi*t)+cos(20*pi*t) ezplot(f,[0 pi]); % 绘制f(t)的波形运行结果：3 信号的调制：t t t f ππ50cos )4sin 22()(+=m14.msyms t; % 定义符号变量tf=(2+2*sin(4*pi*t))*cos(50*pi*t) % 计算符号函数f(t)=(2+2*sin(4*pi*t))*cos(50*pi*t) ezplot(f,[0 pi]); % 绘制f(t)的波形运行结果：4 实现卷积)(*)(t h t f ，其中：)2()()()],1()([2)(--=--=t t t h t t t f εεεε m21.mp=0.01; % 取样时间间隔nf=0:p:1; % f(t)对应的时间向量f=2*((nf>=0)-(nf>=1)); % 序列f(n)的值nh=0:p:2; % h(t)对应的时间向量h=(nh>=0)-(nh>=2); % 序列h(n)的值[y,k]=sconv(f,h,nf,nh,p); % 计算y(t)=f(t)*h(t)subplot(3,1,1),stairs(nf,f); % 绘制f(t)的波形title('f(t)');axis([0 3 0 2.1]);subplot(3,1,2),stairs(nh,h); % 绘制h(t)的波形title('h(t)');axis([0 3 0 1.1]);subplot(3,1,3),plot(k,y); % 绘制y(t)=f(t)*h(t)的波形title('y(t)=f(t)*h(t)');axis([0 3 0 2.1]);子程序 sconv.m% 此函数用于计算连续信号的卷积y(t)=f(t)*h(t)function [y,k]=sconv(f,h,nf,nh,p)% y:卷积积分y(t)对应的非零样值向量% k:y(t)对应的时间向量% f:f(t)对应的非零样值向量% nf:f(t)对应的时间向量% h:h(t)对应的非零样值向量% nh:h(t)对应的时间向量% p:取样时间间隔y=conv(f,h); % 计算序列f(n)与h(n)的卷积和y(n) y=y*p; % y(n)变成y(t)left=nf(1)+nh(1) % 计算序列y(n)非零样值的起点位置 right=length(nf)+length(nh)-2 % 计算序列y(n)非零样值的终点位置 k=p*(left:right); % 确定卷积和y(n)非零样值的时间向量 运行结果：5 实现卷积)(*)(t h t f ，其中：)()()],2()([2)(t e t h t t t f t εεε-=--= m22.mp=0.01; % 取样时间间隔nf=0:p:2; % f(t)对应的时间向量f=2*((nf>=0)-(nf>=2)); % 序列f(n)的值nh=0:p:4; % h(t)对应的时间向量h=exp(-nh); % 序列h(n)的值[y,k]=sconv(f,h,nf,nh,p); % 计算y(t)=f(t)*h(t)subplot(3,1,1),stairs(nf,f); % 绘制f(t)的波形title('f(t)');axis([0 6 0 2.1]);subplot(3,1,2),plot(nh,h); % 绘制h(t)的波形title('h(t)');axis([0 6 0 1.1]);subplot(3,1,3),plot(k,y); % 绘制y(t)=f(t)*h(t)的波形title('y(t)=f(t)*h(t)');axis([0 6 0 2.1]);运行结果：6 如图所示周期矩形脉冲，试求其幅度谱。

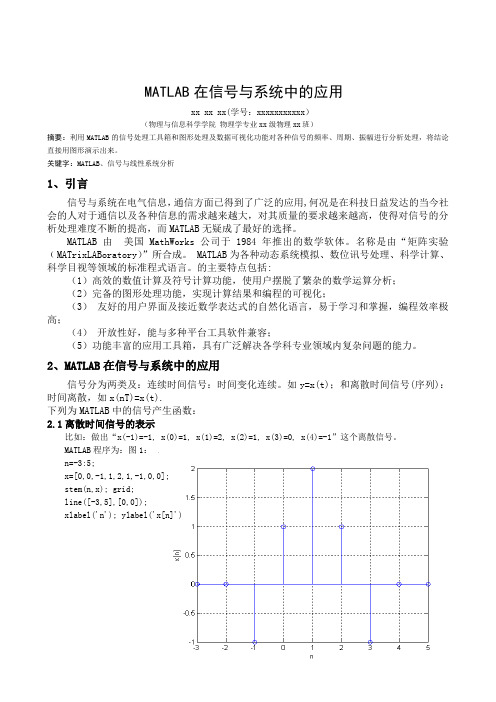

MATLAB在信号与系统中的应用xx xx xx(学号：xxxxxxxxxxx）（物理与信息科学学院物理学专业xx级物理xx班）摘要：利用MATLAB的信号处理工具箱和图形处理及数据可视化功能对各种信号的频率、周期、振幅进行分析处理，将结论直接用图形演示出来。

关键字：MATLAB、信号与线性系统分析1、引言信号与系统在电气信息，通信方面已得到了广泛的应用,何况是在科技日益发达的当今社会的人对于通信以及各种信息的需求越来越大，对其质量的要求越来越高，使得对信号的分析处理难度不断的提高，而MATLAB无疑成了最好的选择。

MATLAB由美国MathWorks公司于1984年推出的数学软体。

名称是由“矩阵实验﹙MATrixLABoratory）”所合成。

MATLAB为各种动态系统模拟、数位讯号处理、科学计算、科学目视等领域的标准程式语言。

的主要特点包括:（1）高效的数值计算及符号计算功能，使用户摆脱了繁杂的数学运算分析；（2）完备的图形处理功能，实现计算结果和编程的可视化；（3）友好的用户界面及接近数学表达式的自然化语言，易于学习和掌握，编程效率极高；（4）开放性好，能与多种平台工具软件兼容；（5）功能丰富的应用工具箱，具有广泛解决各学科专业领域内复杂问题的能力。

2、MATLAB在信号与系统中的应用信号分为两类及：连续时间信号：时间变化连续。

如y=x(t)；和离散时间信号(序列)：时间离散，如x(nT)=x(t).下列为MATLAB中的信号产生函数：2.1离散时间信号的表示比如：做出“x(-1)=-1, x(0)=1, x(1)=2, x(2)=1, x(3)=0, x(4)=-1”这个离散信号。

MATLAB程序为：图1：n=-3:5;x=[0,0,-1,1,2,1,-1,0,0];stem(n,x); grid;line([-3,5],[0,0]);xlabel('n'); ylabel('x[n]')图1 离散信号 2.2常见信号函数的MATLAB 程序a. 单位脉冲序列(1)程序：x=zeros(1,N); x(1,n0)=1; b. 单位阶跃序列(2)程序：n=[ns:nf]; x=[(n-n0)>=0]; c. 实指数序列 (3) 程序：n=[ns:nf]; x=a.^n; d. 复指数序列(4) 程序：n=[ns:nf]; x=exp((sigema+jw)*n); e. 正(余)弦序列(5) 程序：n=[ns:nf]; x=cos(w*n+sita);关于信号的相加与相乘、序列翻转与序列累加、序列移位与周期延时，就不列举了。

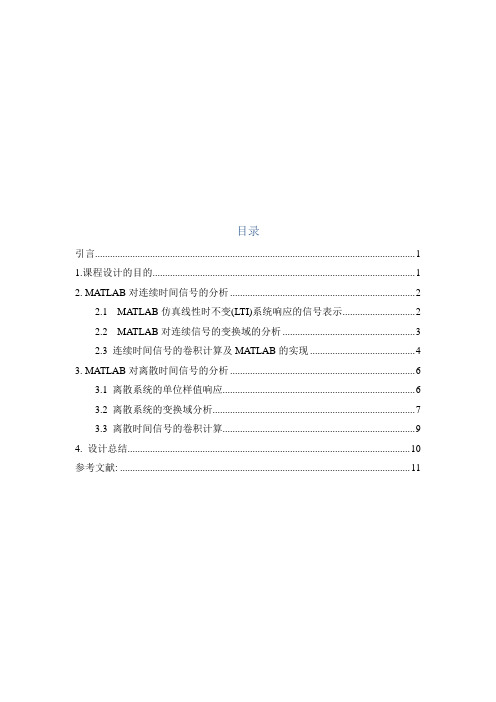

目录引言 (1)1.课程设计的目的 (1)2. MATLAB对连续时间信号的分析 (2)2.1 MATLAB仿真线性时不变(LTI)系统响应的信号表示 (2)2.2 MATLAB对连续信号的变换域的分析 (3)2.3 连续时间信号的卷积计算及MATLAB的实现 (4)3. MATLAB对离散时间信号的分析 (6)3.1 离散系统的单位样值响应 (6)3.2 离散系统的变换域分析 (7)3.3 离散时间信号的卷积计算 (9)4. 设计总结 (10)参考文献: (11)引言随着软件的发展，为仿真实验提供了另一思路，MATLAB软件具有强大的数值计算和矩阵处理功能。
