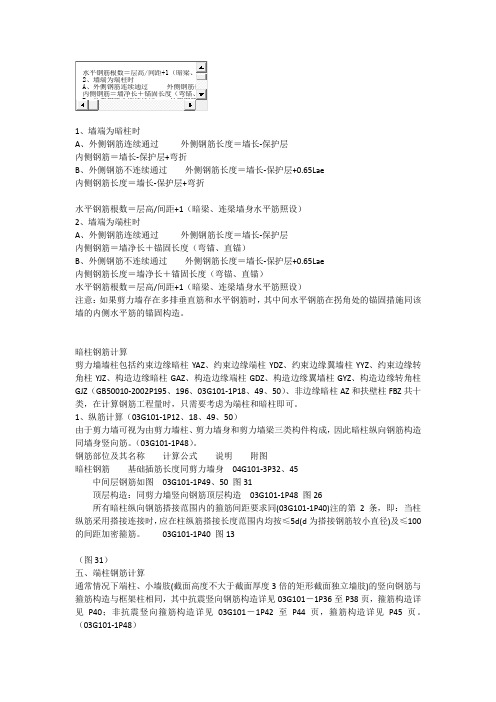

1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae内侧钢筋长度=墙长-保护层+弯折水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙净长+锚固长度(弯锚、直锚)B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae内侧钢筋长度=墙净长+锚固长度(弯锚、直锚)水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
暗柱钢筋计算剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ(GB50010-2002P195、196、03G101-1P18、49、50)、非边缘暗柱AZ和扶壁柱FBZ共十类,在计算钢筋工程量时,只需要考虑为端柱和暗柱即可。
1、纵筋计算(03G101-1P12、18、49、50)由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成,因此暗柱纵向钢筋构造同墙身竖向筋。
(03G101-1P48)。
钢筋部位及其名称计算公式说明附图暗柱钢筋基础插筋长度同剪力墙身04G101-3P32、45中间层钢筋如图03G101-1P49、50 图31顶层构造:同剪力墙竖向钢筋顶层构造03G101-1P48 图26所有暗柱纵向钢筋搭接范围内的箍筋间距要求同(03G101-1P40)注的第2条,即:当柱纵筋采用搭接连接时,应在柱纵筋搭接长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。
03G101-1P40 图13(图31)五、端柱钢筋计算通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同,其中抗震竖向钢筋构造详见03G101-1P36至P38页,箍筋构造详见P40;非抗震竖向箍筋构造详见03G101-1P42至P44页,箍筋构造详见P45页。
约束边缘构件体积配箍率计算表矩形截面暗柱宽暗柱长箍筋直径拉筋直径拉筋肢数箍筋1长度箍筋2长度箍筋3长度拉、箍筋间距 水平筋直径水平筋长度水平筋间距箍、拉筋体积配箍率水平筋所占体积配箍率总体积配箍率轴压比砼抗压强度规范限值箍、拉筋配箍占比纵筋配筋面积30090010101820820014082020200 1.05%0.33% 1.37%0.4119.10 1.06%98.64%2700 200450881000150810202000.67%0.52% 1.19%0.4119.10 1.06%63.20%900 200500881000150811202000.65%0.51% 1.16%0.3519.100.64%101.46%1000 200550881000150812202000.63%0.50% 1.13%0.3519.100.64%98.32%1100 200600881000140813202000.65%0.53% 1.19%0.3519.100.64%102.56%1200暗柱宽暗柱长箍筋直径拉筋直径拉筋肢数箍筋1长度箍筋2长度箍筋3长度拉、箍筋间距 水平筋直径水平筋长度水平筋间距箍、拉筋体积配箍率水平筋所占体积配箍率总体积配箍率轴压比砼抗压强度规范限值箍、拉筋配箍占比纵筋配筋面积25040088100012589702000.71%0.51% 1.22%0.4119.10 1.06%67.31%1000 2004501010100015081020200 1.07%0.52% 1.59%0.4119.10 1.06%100.73%900 2005001010100014081120200 1.10%0.55% 1.65%0.4119.10 1.06%103.60%1000 2005501010100014081220200 1.06%0.54% 1.60%0.4119.10 1.06%100.13%1100 2006001010100013081320200 1.11%0.57% 1.69%0.4119.10 1.06%104.77%1200 200700882000100815202000.96%0.73% 1.69%0.4119.10 1.06%90.49%1400。
约束边缘的暗柱非阴影区墙墙纵筋与箍筋的绘制
在新干线中发现许多的网友都对约束边缘的暗柱非阴影区墙墙纵筋与箍筋的绘制不大明白怎么绘制,其实约束边缘的非阴影区的墙筋直接绘制在柱子中即可,对算量并没有影响。

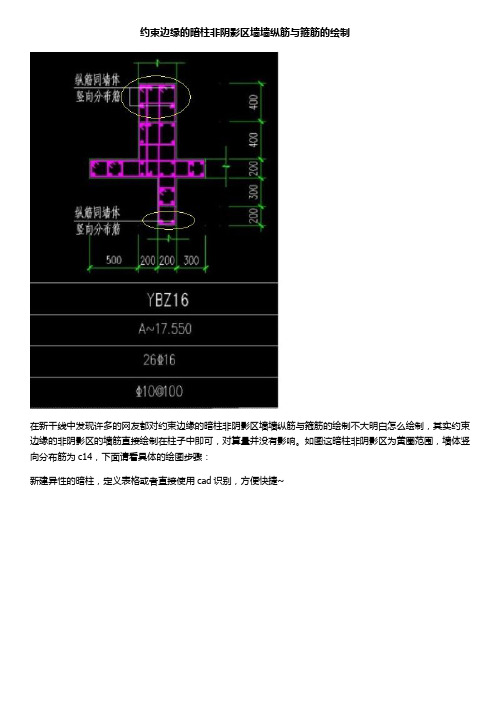

如图这暗柱非阴影区为黄圈范围,墙体竖向分布筋为c14,下面请看具体的绘图步骤:
新建异性的暗柱,定义表格或者直接使用cad识别,方便快捷~
使用直线绘制暗柱边框或者直接使用cad识别,方便快捷~
布置角筋
按照数量,布置各边的边筋:
布置柱中的钢筋:
补齐钢筋,使用按边布置角筋的方法进行其中一根钢筋的补齐,另一根则采用布置边筋的方法。
使用直线和矩形布置箍筋和拉筋。
使用布置纵筋标注的方法进行批量修改剪力墙的竖向分布筋:
完成:。
四、暗柱钢筋计算

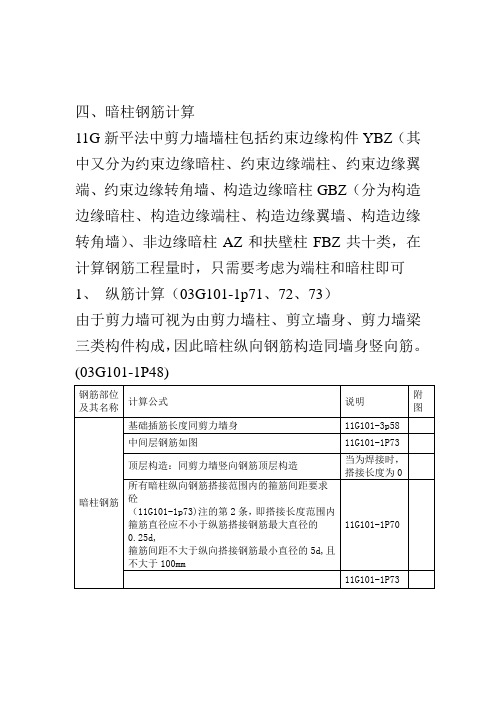

11G新平法中剪力墙墙柱包括约束边缘构件YBZ(其中又分为约束边缘暗柱、约束边缘端柱、约束边缘翼端、约束边缘转角墙、构造边缘暗柱GBZ(分为构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙)、非边缘暗柱AZ和扶壁柱FBZ共十类,在计算钢筋工程量时,只需要考虑为端柱和暗柱即可1、纵筋计算(03G101-1p71、72、73)
由于剪力墙可视为由剪力墙柱、剪立墙身、剪力墙梁三类构件构成,因此暗柱纵向钢筋构造同墙身竖向筋。
(03G101-1P48)
钢筋部位及其名称计算公式说明
附
图
暗柱钢筋基础插筋长度同剪力墙身11G101-3p58 中间层钢筋如图11G101-1P73 顶层构造:同剪力墙竖向钢筋顶层构造
当为焊接时,
搭接长度为0 所有暗柱纵向钢筋搭接范围内的箍筋间距要求
砼
(11G101-1p73)注的第2条,即搭接长度范围内
箍筋直径应不小于纵筋搭接钢筋最大直径的
0.25d,
箍筋间距不大于纵向搭接钢筋最小直径的5d,且
不大于100mm
11G101-1P70
11G101-1P73。
16系钢筋平法知识第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统,主系统由多个子系统构成:基础结构、柱墙结构、梁结构、板结构,各子系统有明确的层次性、关联性和相对完整性。
1、层次性:基础→柱、墙→梁→板,均为完整的子系统;2、关联性:柱、墙以基础为支座→柱、墙与基础关联;梁以柱为支座→梁与柱关联;板以梁为支座→板与梁关联;3、相对完整性:基础自成体系,柱、墙自成体系,梁自成体系,板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”(非创造性)设计内容两部分,两部分为对应互补关系,合并构成完整的结构设计;2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分;3、重复性设计内容部分:主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性,因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容,才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时,其最终原理就是就算钢筋的长度。
如(图1.1)(图1.1)四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2010注:表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2010注:1、建筑场地为Ⅰ类时,除6度设防烈度外应允许按表内降低一度所对应的抗震等级采用抗震构造措施,但相应的计算要求不应降低;2、接近或等于高度分界时,应允许结合房屋不规则程度及场地、地基条件确定抗震等级;3、大跨度框架指跨度不小于18m的框架;4、表中框架结构不包括异型柱框架;5、房屋高度不大于60m的框架-核心筒结构按框架-剪力墙结构的要求设计时,应按表中框架-剪力墙结构确定抗震等级。
六、混凝土保护层混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离,适用于设计使用年限为50年的混凝土结构。
详解钢筋中约束边缘与构造边缘柱
发布时间:2015-10-29 来源:广联达作者:匿名点击次数3744
分享到:
现在得工程中,剪力墙结构得工程占据了工程得70~80%,在剪力墙结构中又经常会遇到约束边缘柱与构造边缘柱,对于这两种形式得柱子很多用户不清楚有什么区别以及在软件中得处理方式,今天我们就来聊一聊这个约束边缘柱与构造边缘柱。
一、定义
约束边缘暗柱(YBZ):就是指用箍筋约束得柱,其混凝土用箍筋约束,有比较大得变形能力。
在剪力墙两端与洞口两侧应设置边缘暗柱,有阴影区与非阴影区之分。
详见11G101-1 p71~72
构造边缘暗柱( GBZ ):构造边缘暗柱相对于约束边缘暗柱其对混凝土得约束较差,只有阴影区没有非阴影区。
详见11G101-1 p73
二、软件中得处理方式
下面我们举例说明一下:如图所示得约束边缘暗柱,阴影区为内边长为300*300得L型暗柱,非阴影区为200*200得一字型暗柱(L型两边各一个)
方案一:在软件中通常把非阴影区部分定义为暗柱得截面,即把它与暗柱本身当做一个暗柱处理,钢筋就是在暗柱得截面编辑器中绘制。
如图:
通过截面编辑中得修改纵筋与箍筋来实现
方案二:新建参数化柱,在参数化图形中,选择对应得形状中最后一种形式,按照图纸将尺寸对应输入,然后在属性中输入相应得钢筋信息。
