高层商住楼厚板式结构转换层施工技术摘要:本文结合工程案例,阐述了高层建筑厚板式结构转换层的施工技术方案的比较与选择,重点对结构施工技术要点进行了总结。

关键词:高层商住楼厚板式结构转换层施工技术1 工程概况该高层商住楼地上23层,地下2层,总建筑面积42321.6m。

四层以下为非标准层,框剪结构;标准层为全现浇剪力墙结构。

五层为转换层,设计为带梁厚板式转换层,其中梁高1900mm,板厚1600mm,顶标高为22.490m,梁底标高为20.590m,板底标高为20.890m,混凝土强度等级为c40。

钢筋最大直径为φ32,梁的箍筋直径采用了φ18。

在该转换层的施工中主要有两个难点需要重点解决:一是荷载传递问题。

因板较厚,施工时加上施工荷载,合计荷载将达到50kn/m,下层楼盖(即四层楼盖)无法直接承受,须采取技术措施解决荷载的安全传递。

二是混凝土裂缝控制。

因转换层属大体积混凝土,易产生温度和收缩裂缝,须采取技术措施予以控制。

2 施工技术方案的比选方案一:采取一次支模浇筑混凝土成型的施工方法,其支模方法是从梁底对标高20.590m)或板底(相对标高20.890m)一直支撑到地下室底板面(相对标高-9.330m),支模高度达30.000m。

该方案需置备大量的模板支撑材料,材料的租赁费或一次购置费均太多,而且在施工时要求支承架立柱每层上下严格对齐,误差不得超过25mm,施工难度太大,故此方案不可取。

方案二:将厚板暗梁改为劲性混凝土梁,即在混凝土梁中埋设型钢桁架,将模板吊挂于型钢桁架梁上,以承受全部厚板白重及施工荷载,厚板一次浇筑成型。

该方案可节省模板支撑材料,但型钢桁架埋于混凝土中,一次耗钢量大,不经济,施工难度较大。

此方案也不可取。

方案三:将厚板分两次浇筑迭合成型,第一次先浇筑梁900mm 高、板600mm高,利用第一次浇筑的混凝土形成的梁板支承第二次浇筑的混凝土(厚度为1000mm)自重及施工荷载。

梁、板下模板顶撑仅考虑支承第一次浇筑混凝土白重及施工荷载,顶撑负荷减小为原来的1/3,可以全部由四层楼板承受,从而大量减少模板支撑材料。

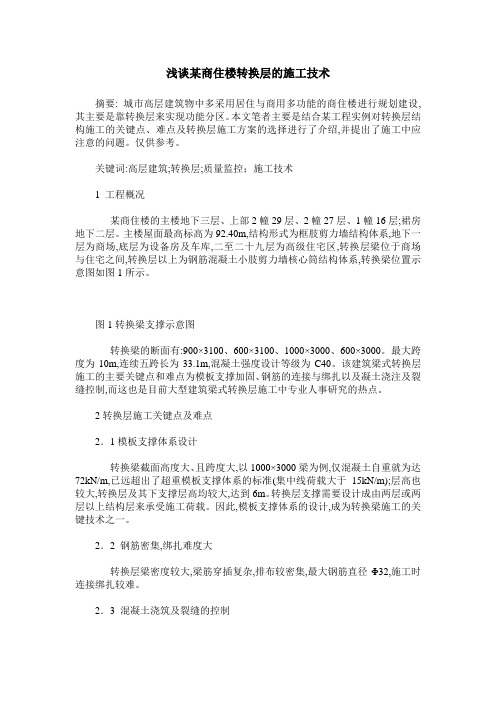

浅谈某商住楼转换层的施工技术摘要: 城市高层建筑物中多采用居住与商用多功能的商住楼进行规划建设,其主要是靠转换层来实现功能分区。

本文笔者主要是结合某工程实例对转换层结构施工的关键点、难点及转换层施工方案的选择进行了介绍,并提出了施工中应注意的问题。

仅供参考。

关键词:高层建筑;转换层;质量监控；施工技术1 工程概况某商住楼的主楼地下三层、上部2幢29层、2幢27层、1幢16层;裙房地下二层。

主楼屋面最高标高为92.40m,结构形式为框肢剪力墙结构体系,地下一层为商场,底层为设备房及车库,二至二十九层为高级住宅区,转换层梁位于商场与住宅之间,转换层以上为钢筋混凝土小肢剪力墙核心筒结构体系,转换梁位置示意图如图1所示。

图1转换梁支撑示意图转换梁的断面有:900×3100、600×3100、1000×3000、600×3000。

最大跨度为10m,连续五跨长为33.1m,混凝土强度设计等级为C40。

该建筑梁式转换层施工的主要关键点和难点为模板支撑加固、钢筋的连接与绑扎以及凝土浇注及裂缝控制,而这也是目前大型建筑梁式转换层施工中专业人事研究的热点。

2转换层施工关键点及难点2．1模板支撑体系设计转换梁截面高度大、且跨度大,以1000×3000梁为例,仅混凝土自重就为达72kN/m,已远超出了超重模板支撑体系的标准(集中线荷载大于15kN/m);层高也较大,转换层及其下支撑层高均较大,达到6m。

转换层支撑需要设计成由两层或两层以上结构层来承受施工荷载。

因此,模板支撑体系的设计,成为转换梁施工的关键技术之一。

2．2 钢筋密集,绑扎难度大转换层梁密度较大,梁筋穿插复杂,排布较密集,最大钢筋直径Φ32,施工时连接绑扎较难。

2．3 混凝土浇筑及裂缝的控制转换梁的截面较大,又与下面的剪力墙及柱相连,梁柱交叉的核心区钢筋纵横交错,钢筋间距极小,混凝土自由下落困难。

转换梁又属大体积混凝土,易产生温差及收缩裂缝。

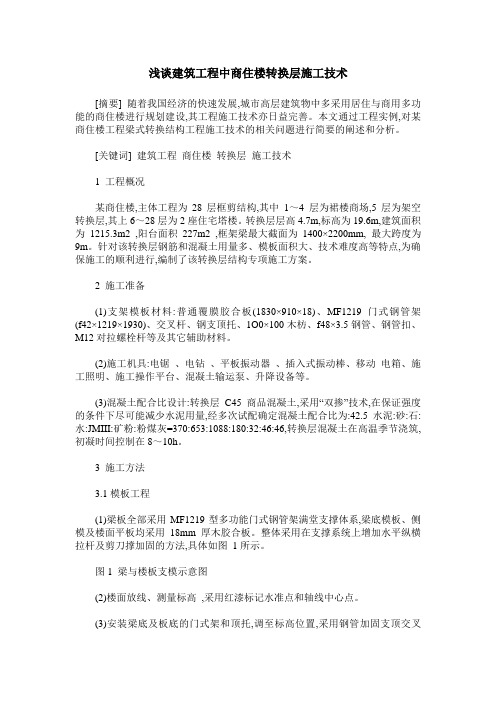

浅谈建筑工程中商住楼转换层施工技术[摘要] 随着我国经济的快速发展,城市高层建筑物中多采用居住与商用多功能的商住楼进行规划建设,其工程施工技术亦日益完善。

本文通过工程实例,对某商住楼工程梁式转换结构工程施工技术的相关问题进行简要的阐述和分析。

[关键词] 建筑工程商住楼转换层施工技术1 工程概况某商住楼,主体工程为28层框剪结构,其中1～4 层为裙楼商场,5层为架空转换层,其上6～28层为2座住宅塔楼。

转换层层高4.7m,标高为19.6m,建筑面积为1215.3m2 ,阳台面积227m2 ,框架梁最大截面为1400×2200mm, 最大跨度为9m。

针对该转换层钢筋和混凝土用量多、模板面积大、技术难度高等特点,为确保施工的顺利进行,编制了该转换层结构专项施工方案。

2 施工准备(1)支架模板材料:普通覆膜胶合板(1830×910×18)、MF1219门式钢管架(f42×1219×1930)、交叉杆、钢支顶托、1O0×100木枋、f48×3.5钢管、钢管扣、M12对拉螺栓杆等及其它辅助材料。

(2)施工机具:电锯、电钻、平板振动器、插入式振动棒、移动电箱、施工照明、施工操作平台、混凝土输运泵、升降设备等。

(3)混凝土配合比设计:转换层C45商品混凝土,采用“双掺”技术,在保证强度的条件下尽可能减少水泥用量,经多次试配确定混凝土配合比为:42.5水泥:砂:石:水:JMIII:矿粉:粉煤灰=370:653:1088:180:32:46:46,转换层混凝土在高温季节浇筑,初凝时间控制在8～10h。

3 施工方法3.1模板工程(1)梁板全部采用MF1219型多功能门式钢管架满堂支撑体系,梁底模板、侧模及楼面平板均采用18mm厚木胶合板。

整体采用在支撑系统上增加水平纵横拉杆及剪刀撑加固的方法,具体如图1所示。

图1 梁与楼板支模示意图(2)楼面放线、测量标高,采用红漆标记水准点和轴线中心点。

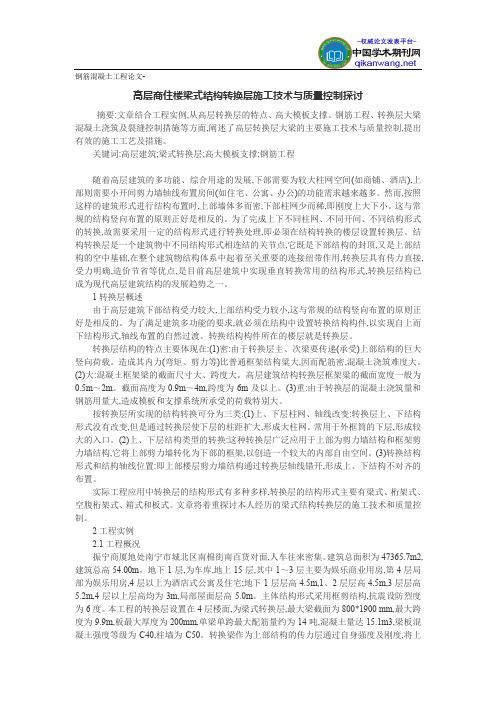

钢筋混凝土工程论文-高层商住楼梁式结构转换层施工技术与质量控制探讨摘要:文章结合工程实例,从高层转换层的特点、高大模板支撑、钢筋工程、转换层大梁混凝土浇筑及裂缝控制措施等方面,阐述了高层转换层大梁的主要施工技术与质量控制,提出有效的施工工艺及措施。

关键词:高层建筑;梁式转换层;高大模板支撑;钢筋工程随着高层建筑的多功能、综合用途的发展,下部需要为较大柱网空间(如商铺、酒店),上部则需要小开间剪力墙轴线布置房间(如住宅、公寓、办公)的功能需求越来越多。

然而,按照这样的建筑形式进行结构布置时,上部墙体多而密,下部柱网少而稀,即刚度上大下小。

这与常规的结构竖向布置的原则正好是相反的。

为了完成上下不同柱网、不同开间、不同结构形式的转换,故需要采用一定的结构形式进行转换处理,即必须在结构转换的楼层设置转换层。

结构转换层是一个建筑物中不同结构形式相连结的关节点,它既是下部结构的封顶,又是上部结构的空中基础,在整个建筑物结构体系中起着至关重要的连接纽带作用,转换层具有传力直接,受力明确,造价节省等优点,是目前高层建筑中实现垂直转换常用的结构形式,转换层结构已成为现代高层建筑结构的发展趋势之一。

1转换层概述由于高层建筑下部结构受力较大,上部结构受力较小,这与常规的结构竖向布置的原则正好是相反的。

为了满足建筑多功能的要求,就必须在结构中设置转换结构构件,以实现自上而下结构形式,轴线布置的自然过渡。

转换结构构件所在的楼层就是转换层。

转换层结构的特点主要体现在:(1)密:由于转换层主、次梁要传递(承受)上部结构的巨大竖向荷载。

造成其内力(弯矩、剪力等)比普通框架结构粱大,因而配筋密,混凝土浇筑难度大。

(2)大:混凝土框架梁的截面尺寸大、跨度大。

高层建筑结构转换层框架粱的截面宽度一般为0.5m～2m。

截面高度为0.9m～4m,跨度为6m及以上。

(3)重:由于转换层的混凝土浇筑量和钢筋用量大,造成模板和支撑系统所承受的荷载特别大。

高层建筑工程结构转换层施工技术【摘要】高层建筑转换层是建筑结构的关键部位,施工难度较大。

针对不同的设计,我们应该采用不同的结构形式,并合理考虑建筑外观、环境协调、施工组织设计等因素,以让我们的“作品”更加符合人们的需要。

文章结合工程实例对结构转换层施工重点及难点、模板支撑体系的设计与布置、钢筋工程等进行了简要的分析研究，以供类似工程借鉴。

【关键词】高层建筑；转换层施工1 工程实例某工程是一座集住宅、商场、停车场为一体的多功能现代化建筑，分为a、b、c三栋及裙楼。

其中a、b、c栋均为18层，建筑物长105.508，宽25.508m，建筑面积为35005m2。

负一层为停车场、一二层为商场、三层为公共用房，四至十八层为住宅楼。

结构形式为负一层至二层为大跨度框剪结构，三层为暗梁厚板式转换层，转换层以上为框剪结构。

暗梁式转换层机构平面呈弧形；转换层板厚1.4m，暗梁截面为1450×1400mm、1400×1400mm，砼强度等级为c40。

2 模板支撑体系的设计与布置2.1 模板支撑体系的选择2.1.1 一次性支模转换层底模板的支撑需要从转换层底一直支撑到底层地面或地下室底板，这种方案需要准备大量的模板支撑材料。

2.1.2 荷载传递法支撑将转换层的自重和施工荷载通过支撑系统由若干层楼板共同承担，支撑楼板的数量应通过计算来确定。

2.1.3 叠合浇筑法支撑利用叠合原理将转换层分2次或3次浇筑叠合成型这种方案利用第一次浇筑混凝土形成的板支撑，第二次浇筑混凝土的自重及施工荷载，以此类推。

支撑系统只考虑承受第一次的混凝土自重及施工荷载，可减小下部钢管支撑的负荷、减少大量周转材料。

施工时应注意叠合面的处理，以保证转换层的整体承载力不降低。

2.2 模板支撑体系的布置2.2.1 支撑体系的布置采用扣件式钢管脚手架（φ48×3.5钢管）进行模板支撑体系的布置，由于转换层距地下室地板面高度达13.5m经过对转换层支撑系统的严谨的试算及验算，确定如下钢管排架支撑系统：⑴负一层立杆按间距800×800mm（净空3.75m），下部设置扫地杆和剪刀撑同时与已浇筑砼柱、墙等刚性拉接形成整体，转换层立杆的竖向连接，只能采用对接连接，严禁采用搭设连接。

某商住楼工程转换层施工技术摘要：本文是笔者结合具体的工程实例分析了转换层施工中的难点、重点问题，主要是局部混凝土施工荷载过大，冬期施工中转换大梁的保温养护问题。

从施工组织，支架设置、保温养护、质量检查、安全施工等方面采取了相应的措施，取得了良好的效果。

关键词：转换层；支撑系统；水化热；测温；保温养护1 工程简介某高层商住楼工程，地下2层，地上28层，转换层在地上3层，3层以下为框支剪力墙结构，转换层上部为剪力墙结构。

转换层部分是以框支梁的形式转换的。

结构梁设计最大梁截面尺寸为lO00mm×2000mm，板厚200mm，砼强度等级为C50。

转换层施工时，钢筋制作、安装量约为400t：墙、柱、梁、板砼整体浇筑，砼量约为3000㎥。

2 施工组织由于工程量大，结构复杂，难度较高，根据现场现有施工力量，将施工段划分为三个班组，分别为：钢筋施工班组、模板施工班组、混凝土施工班组。

每个班组必须加大技术熟练工人的投入。

混凝土全部采用商品混凝土，根据实际情况，考察一家备用搅拌站，以防止所选搅拌站设备出现故障或发生意外时影响本部位混凝土浇筑。

转换层结构柱子、墙体、顶板混凝土采用两台HBT—80混凝土输送泵浇筑根据施工工序及工期安排，混凝士浇筑时，现场管理人员分成两班，每班12h，各专业有关领导及施工人员跟班作业，负责检查，同时协同业主做好同周围居民的协调工作。

针对本部位施工难度大、质量要求高，为确保工质量，必须加大劳动力的投入及管理手段3 施工难点分析(1) 转换层位于大开间部分最上层，将转换层自重及施工荷载(≥70kN／㎡)传到基础，并确保大开间各层楼板的安全。

(2) 转换层次梁下无对应梁时的支撑设置问题；转换层梁在后浇带处的支撑设置问题。

(3) 转换层主梁钢筋用量大，绑扎难度大，梁和梁柱结点处钢筋密集，砼振捣难度大。

(4) 转换层梁体积大，水化热高，内外温差控制、养护保温措施要求高，容易出现温度裂缝。

高层综合商住楼转换层结构施工技术摘要：高层综合商住楼的结构转换层施工是关键部位，有其自身的特点。

现通过工程实例，介绍了某高层综合商住楼转换层结构的施工技术。

关键词：高层综合商住楼；结构转换层；排架布置；施工技术1前言高层综合商住楼从使用功能划分，地层至三层一般为商铺，四层以上为住宅商品房。

从建筑功能划分，一般上部要求小空间的轴线布置，而下部侧需要大空间的轴线布置。

这种要求与结构合理、自然布置正好相反。

由于高层综合商住楼建筑结构下部楼层受力很大，上部受力较小，正常布置时应当是下部刚度大、承重墙多、柱网密，到上部逐渐减少墙、柱布置，扩大轴线间距。

结构的正常布置与建筑功能之间就产生了矛盾。

为了满足高层综合商住楼的建筑功能要求，其结构必须以与常规相反的方式进行布置。

上部布置小空间，下部布置大空间。

上部布置刚度大的剪力墙，下部布置刚度小的框架柱。

为了实现这种结构布置，就必须在结构转换的楼层设置转换层。

在现代高层综合商住楼的实际工程设计中，结构转换层一般有高位转换层、厚板转换层、巨型框架转换层、梁式转换层及斜柱或合柱转换层等，其中以转换梁即梁式转换层应用最为广泛。

因为它设计和施工较为简单、方便，受力明确。

2 工程概况梧州市某高层建筑工程，为三幢14层的综合商住楼，建筑总高度为52m。

地上1~3层为商业用房和幼儿园，地下设置一层地下车库，4层以上标准层为商品住宅用房。

地上1~3层层高分别为5m、4.5m和4.5m，第4层为转换层，层高7.5m，标准层层高为3m。

地下层总高为5m，包括车库、库房、设备用房等。

该工程在第4层设置转换层，设转换板，板厚度为2200mm，混凝土强度等级为C60。

转换层厚板施工是本工程结构的施工技术重点，它的施工质量是整个工程施工成败的关键。

转换层厚板施工中要解决的主要问题是：（1）施工模板及支撑体系必须符合刚度、强度和稳定性的要求，要经过专门设计和计算确定。

（2）转换层结构属于大体积混凝土施工，施工中的混凝土温度应力和收缩应力必须进行计算确定，并采取相应的施工技术措施，防止混凝土出现有害裂缝。
