SGL-3000H立式电工、模电、数电、单片机综合实验装置

SGDDZ-01电力电子技术及电机控制实验装置一、概述"SGDDZ-01型电力电子及电气传动技术实验装置"依据高等院校最新统编教材《电力电子技术》(第五版)(西安交通大学王兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。

在同类产品中结构合理、功能完善、可靠性好、性价比高。

二、特点1、综合性强本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。

2、适应性强能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。

4、直观性强各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。

6、开放性强控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。

由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。

7、先进性强本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。

KH-GJD01光机电一体化控制实训装置一、装置的构成：实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。

整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。

模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。

设备需完全符合电工电子全国职业技能大赛所要求，同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

二、配置清单序号名称主要元件或型号、规格数量备注1实训桌1200×800×840 mm1张桌台采用的是20*80的铝型材。

2触摸屏模MCGS 7062 7英寸工业彩色触摸屏1块螺旋上料机构：工件库1件，物料推出机构1件，接近开关1只，减速电机1只，主要完成将工件库中的工件依次推出。

气动机械手装置：四自由度气动机械手，气缸及附属传感器选用SMC；气动手臂两侧装有2个限位挡板，挡板上装有电感传感器、缓冲阀，进行对手臂的旋转限位。

整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。

气缸及附属传感器选用SMC。

物料分拣装置：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等，同时正对料槽位置装有推料气缸，共计三个气缸。

传送带采用可拆卸的铝合金支架。

气缸及附属传感器选用SMC。

四、部分实训项目：1．气动系统的安装与调试（1）气动方向控制回路的安装（2）气动速度控制回路的安装（3）气动顺序控制回路的安装（4）气动机械手的安装（5）气动系统气路的连接（6）磁性开关的位置调整（7）气动系统调试（8）摆动控制回路的安装2．变频器的安装与调试（1）变频器与交流电机主电路的连接（2）变频器面板的参数设置与操作（3）变频器面板控制交流电机调速（4）通过变频器外部端子控制电机启停3．机电设备的安装与调试（1）传动装置同轴度的调整（2）皮带输送机的安装与调整（3）搬运机械手设备安装与调试（4）物件分拣设备的安装与调试（5）送料设备的安装与调试（6）自动生产线设备安装与调试4．电气控制电路的安装与PLC编程（1）电动机正反转控制电路的连接与程序编写（2）电动机调速控制电路的连接与程序编写（3）皮带输送检测程序编写（4）气动顺序动作控制程序编写（5）气动机械手控制程序编写（6）机电一体化设备控制程序编写（7）自动生产线控制程序编写5．自动控制系统的安装与调试（1）多种传感器的安装与调试（2）皮带输送检测的自动控制（3）机械手的自动控制（4）机电一体化的自动控制（5）PLC控制系统的安装与调试（6）自动生产线的安装与调试6．触摸屏基本控制及设置（1）触摸屏的接线和基本参数设置；（2）基于触摸屏控制方式的基本指令编程练习；（3）PLC、触摸屏与变频器通信控制。

实验一 DGJ—3型电工技术实验台介绍及常用电子仪器的使用方法一、实验目的1．掌握DGJ—3型实验台的结构及仪表使用方法；2．掌握VP—5220D型示波器的使用方法；3．掌握数字万用表的使用方法。

二、实验要求1．熟练应用DGJ—3型实验台的线路连接方法及各种仪表的使用方法；2．熟练VP—5220D型示波器的调试方法；3．熟悉数字万用表各档位的功能。

三、实验仪器的使用方法（一）DGJ—3型电工技术实验装置简介DGJ—3型电工技术实验装置是我校于2004年7月引进浙江天皇科技实验有限公司产品。

本设备具有综合性强、实验手段先进的特点；整套实验测量仪表采用指针式、数字式、数模双显式、智能式等多种方式可供选择，对控制屏及部件采用全方位的功能保护及人身安全保护体系，因此，使用方便、安全、可靠。

DGJ—3型电工技术实验装置可完成电工基础、电机控制、继电接触控制、模拟电路、数字电路等实验。

整套设备控制屏供电采用三相隔离变压器隔离，并设有内、外电压型漏电保护器和电流型漏电保护器。

采用三相四线供电，提供三相0~450V连续可调交流电源，同时可得到单相0~250V连续可调交流电源，面板上配有定时兼报警记录仪。

数控智能函数信号发生器、直流稳压电源及电工技术、模拟电路、数字电路等实验电路挂件。

1．定时器兼报警记录仪（服务管理器）定时器兼报警记录仪平时可作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警及仪表超量程告警的总次数。

2．数控智能函数信号发生器（带频率计）频率计：6位数字显示，显示范围1HZ~300HZ，作为外部测量和信号源频率指示。

信号源：输出正弦波、矩形波、三角波、锯齿波、四脉方列、八脉方列。

输出频率范围：正弦波为1HZ~160KHZ、矩形波为1HZ~160KHZ、三角波和锯齿波为1HZ~10KHZ、四脉方列和八脉方列固定为1KHZ。

频率调整步幅：1HZ~1KHZ为1HZ，1KHZ~10KHZ为10HZ，10KHZ~160KHZ为100HZ。

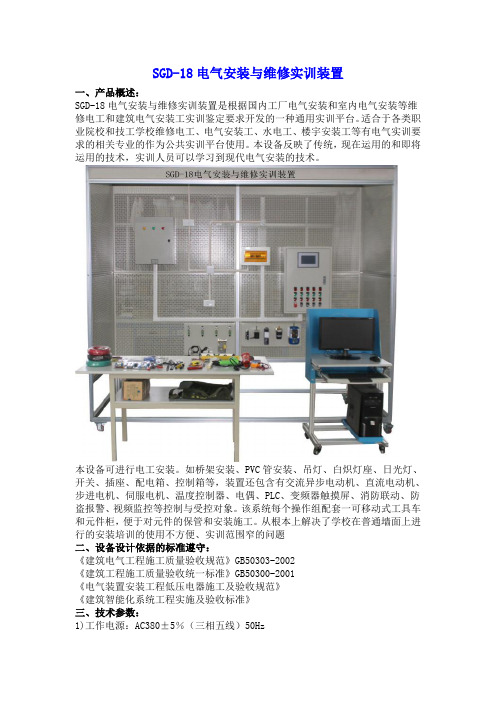

SGD-18电气安装与维修实训装置一、产品概述：SGD-18电气安装与维修实训装置是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。

适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。

本设备反映了传统，现在运用的和即将运用的技术，实训人员可以学习到现代电气安装的技术。

本设备可进行电工安装。

如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏、消防联动、防盗报警、视频监控等控制与受控对象。

该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。

从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题二、设备设计依据的标准遵守：《建筑电气工程施工质量验收规范》GB50303-2002《建筑工程施工质量验收统一标准》GB50300-2001《电气装置安装工程低压电器施工及验收规范》《建筑智能化系统工程实施及验收标准》三、技术参数：1)工作电源：AC380±5％（三相五线）50Hz2)额定功率：≤0.8KW3)环境温度：－10℃～40 ℃4)相对湿度：≤85%5)安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护6)产品结构外形尺寸：L2800×W1000×H2500mm,7)该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。

8)PLC:主机 FX1N-40MT9)变频器：三菱 D720变频器，220V，0.4KW10)配有：交流伺服电机、驱动器；步进电机驱动器；三相交流异步电动机180W/380V；双速电机180W/380V。

SGXCJ-01A电工综合实训考核设备（参考图）一、设备功能与结构该设备由PLC电气控制应用平台、电力拖动安装平台、立式塑胶机控制电路故障诊断实训平台、电脑桌、装配桌、实训仪表工具等组成。

1.PLC电气控制应用平台平台上面安装有智能物联网模块、PLC、触摸屏、变频器、伺服驱动器、步进驱动器、指示灯按钮模块等器件，融合自动控制系统电气控制电路的接线、PLC编程与调试于一体，满足实训教学、鉴定培训及职业竞赛的需要。

2.电力拖动安装平台电力拖动安装平台采用万能网孔板开放式设计，自由组合的思路，平台配套电力拖动实训套件箱，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。

3.立式塑胶机控制电路故障诊断实训平台立式塑胶机控制电路故障诊断实训平台选取的电路是模仿真实的工业生产控制系统，其中包含了装料、加热、冷却和卸料功能。

学员根据工艺流程，进行故障诊断与排除。

工艺流程如下：工作开始，首先用手动将转臂转到装料位（5B1点），按下启动。

首先加热室的进料门在电机3M1的拖动下打开，开到位（6B1）以后，转臂由装料位（5B1点）到加热位（7B1点）开始加热。

转臂到加热位以后，进料门关闭（到位6B2）。

加热时间到以后，出料门在电机3M2的拖动下打开（到位8B1），转臂由加热位到冷却位（9B1），出料门在电机3M2的拖动下关闭（到位8B2），在冷却位风冷电机（4M1）开始冷却，时间到以后，转臂由冷却位到卸载位。

卸料结束，手动将转臂由卸料位转到装料位。

4.环形传送分拣任务模型模型底板由8mm厚铝板加工氧化而成，装有四个黑色铸铝拉手，方便搬运。

底板上方有环形输送带、气动机械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等组成。

该任务模拟生产线自动化控制，变频器控制输送带电机实现调速功能；通过光纤、光电、金属、RFID等多种传感器检测，PLC控制伺服、步进、多种气缸动作完成上料、分拣、搬运等多种功能。

附录Ⅰ DGJ-3型电工技术实验装置使用说明书一、概述本装置是由实验屏、实验桌和若干实验组件挂箱等组成。

屏上固定着交流电源的起动控制装置，三相电源电压指示切换装置，低压直流稳压电源、恒流源、受控源，数字智能函数信号发生器，定时兼报警记录仪和各类测量仪表，以及DGJ-03、DGJ-04、DGJ-05、DGJ-07实验组件挂箱。

二、交流电源的启动(1) 检查实验屏的左后侧有一根三相四芯电源线（并已接好三相四芯插头）以及机壳的接地线是否接好。

(2) 将位于电工实验装置左侧面的三相自耦调压器的旋转手柄，按逆时针方向旋至零位。

(3) 将三相电压表的“电源指示切换”开关置于左侧（三相电源输入电压）。

(4) 开启钥匙式三相电源总开关，停止按钮灯亮（红色），三只电压表（0～450V）指示出输入的三相电源线电压之值。

(5) 按下启动按钮（绿色），红色按钮灯亮，同时可听到屏内交流接触器的瞬时吸合声，面板按U1、V1合W1上的黄、绿、红三个LED指示灯亮。

至此，实验屏启动完毕。

三、三相可调交流电源输出电压的调节及用于照明和实验日光灯的使用1、三相可调交流电源输出电压的调节(1) 将三相“电源指示切换”开关置于右侧（三相调压输出），三只电压表指针回到零位。

(2) 按顺时针方向缓缓旋转三相自耦调压器的旋转手柄，三只电压表将随之偏转，即指示出屏上三相可调电压输出端U、V、W两两之间的线电压之值，直到调节到实验内容所需的电压值。

注意：①实验完毕，将旋柄调回零位。

并将“电压指示切换”开关拨至左侧。

②本电源设有过流自动保护功能，当过流时切断总电源，并发出告警信号，按复位键后，方可重新启动。

2、用于照明和实验日光灯的使用本实验屏上有两个30W日光灯管，分别供照明和实验使用。

照明用的日光灯管通过两相手动开关进行切换，当开关拨至上方时，日光灯管亮；当开关拨至下方时，灯管灭。

实验用的日光灯管的四个引出插孔分别作为实验中的灯管元件使用。

四、低压直流稳压、恒流电源输出与调节1、低压直流稳压电源的输出与调节（1）开启直流稳压电源带灯开关，两路输出插孔均有电压输出。

LGSX-04A单片机、自动控制、计算机控制技术、信号与系统综合实验装置一、概述LGSX-04A单片机、自动控制、计算机控制技术、信号与系统综合实验装置由控制屏、实验挂箱、实验桌组成，通过单片机开发实训台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。

LGSX-04A单片机、自动控制、计算机控制技术、信号与系统综合实验装置设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。

LGSX-04A单片机、自动控制、计算机控制技术、信号与系统综合实验装置采用组件式结构，更换实验模块便捷。

如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

二、主要技术参数1、输入电源：AC220V±10% 50Hz2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃）3、装置容量：200VA4、重量：100Kg5、外形尺寸（cm)：160×75×1506、挂箱尺寸（mm）：410×240×607、输出电源：有漏电、短路、过流保护A．～220V，通过安全插座输出B．直流稳压电源：±5V/1A ±12V/2A三、装置构成（一）实验屏：实验时放置实验挂箱，并提供实验电源，铁质双面亚光密纹喷塑结构。

（二）实验桌：钢木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。

（三）实验模块：1、LGDP-01 单片机实验挂箱（一）LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F 转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口2、LGDP-02 单片机实验挂箱（二）8251串行口扩展、232总线串行接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出3、LGDP-03 单片机实验挂箱（三）ISD 1420语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232转RS485接口4、LGDP-04 单片机实验挂箱（四）8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块5、LGDP-05 单片机实验挂箱（五）步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗6、LGDP-06 单片机实验挂箱（六）十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。

SG-3000模电、数电实验室成套设备(模拟电子实验台、数字电子实验台)产品名称：模电、数电实验室成套设备(模拟电子实验台、数字电子实验台）产品型号：SG-3000产品价格：78400元产品信息：一、本产品的特点:模电、数电实验室成套设备的实验台具有完善的安全保护措施，较齐全的功能。

实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。

盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。

元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、适用范围:适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路，电气控制设备等课程实验。

该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

三、设备实验台的结构和功能:1、实验台构成与性能:1.1.电源及参数1.1.1输入电源:单相三线电源，输入时指示灯亮1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。

A组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。

B组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。

C组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。

电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。

E组:单相交流市电输出，供用户自备设备使用。

1.2函数信号发生器:1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%1.2.4方波响应:前沿/后沿≤100nS（开路）1.2.5最大输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p1.2.6直流偏置(开路)：±l0V1.2.7输出阻抗Z：Z0=50Ω±5Ω1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。

HGPLC-11可编程逻辑操纵器实验箱实验指导书重庆理念教学仪器仪表目录前言可编程操纵器（Programmable Logic Controller,简称PLC）以其体积小、功能强、靠得住性高和安装利用方便的特点，已经在我国的工业操纵中占据了重腹地位。

随着PLC技术的迅速进展，它的应用将加倍普遍。

为了适应社会进展的需要，全国各大、中专院校都将PLC纳入教学打算，作为电子、电气和工业自动化类专业的一门必修课。

为了配合这一教学要求，我司特开发了PLC系列可编程操纵器教学实验系统。

它是依照这一课程的教学大纲，综合多所院校教师的教学意见，并结合工业操纵中的实际情形开发而成。

自产品推出以来，取得了广大任课教师和专家的一致好评。

它利用开关、按钮、数码拨盘、各类传感器等作为PLC的操纵信号，以LED发光管、LED数码管、直流减速电机、继电器、蜂鸣器和各类工业操纵模型作为执行机构仿照工业进程中的实际状态，实验成效既生动又形象。

全套装置设计合理，功能壮大，操作简单方便，对学生明白得和把握可编程操纵器的操纵原理和操作方式，加速学习PLC的编程方式，都具有极大的帮忙，是PLC教学中的理想工具。

PLC系列可编程操纵器教学实验系统要紧由PLC主机、PLC系列可编程操纵器实验台、PLC 可编程操纵器演示装置三部份和其它附件组成。

PLC主机采纳目前工业操纵中利用最广的西门子S7-200和三菱FX系列。

本书以西门子S7-200系列的CPU226（AC/DC/继电器）主机为例进行说明，配备教师参考书及实验报告。

该实验台的设计和实验指导书的编写，力求做到通俗易懂，切近人的认知进程，软硬件都设有练习。

学生实验之前应以此为参考进行预习，每实验小组都建议配置有实验指导书。

希望教师在做本课程实验之前，简介此实验台的一样利用方式（详见第一章），起到增强巩固实验教学成效的作用。

由于时刻仓促，书中不免存在很多缺点和错误，敬请列位教师、专家批评，指正。
