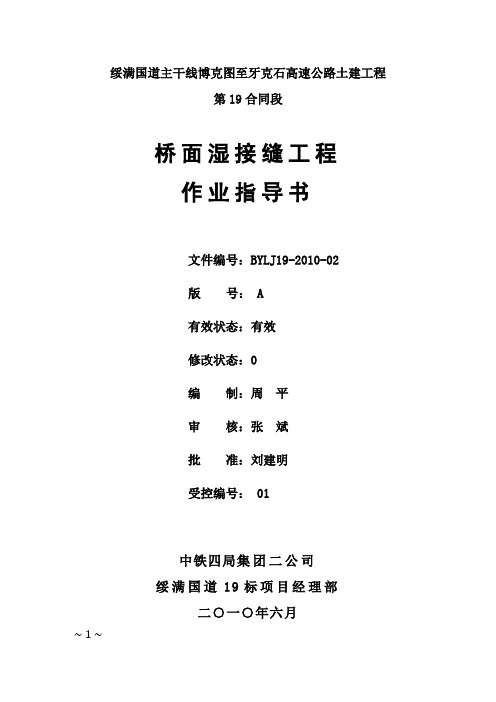

绥满国道主干线博克图至牙克石高速公路土建工程第19合同段桥面湿接缝工程作业指导书文件编号：BYLJ19-2010-02版号： A有效状态：有效修改状态：0编制：周平审核：张斌批准：刘建明受控编号： 01中铁四局集团二公司绥满国道19标项目经理部二○一○年六月~ 1 ~桥面湿接缝作业指导书一、目的：对我公司管段内的桥涵混凝土工程施工进行有效的控制，确保砼施工质量及安全生产满足高速公路桥涵混凝土施工规范和验收标准及安全操作规程的要求。
二、适用范围：适用于本合同段内的桥涵混凝土工程施工。
三、职责：1．主管工程师：认真阅读、审图、理解和掌握设计标准和设计要求，依据设计文件和规范规定做好技术交底和施工放样工作。
2．项目负责人（工地负责人）：认真领会和掌握技术交底和规范规程规章的要求实施。
3．砼作业班长：按技术交底和试验要求搞好砼配料、拌制、运输、浇注、振捣和养护工作，严把五关质量，搞好砼施工。
4．搅拌机操作司机、运输车司机、振捣工等，严格执行各种机械操作规程，按技术交底的要求认真做好各环节工作。
5．材料员：按技术部门提出的物资供应计划采购合格产品（并随带检验资料）用于工程施工。
不合格产品禁止进入现场或采取隔离措施，并加以标识。
6．试验员：按工作职责的要求及时搞好各项检验和试验工作，及时积累有关资料。
7．质检工程师：按规定认真做好对砼工程质量的检验和评定。
四、本作业指导书引用的规范：1、《公路桥涵施工技术规范》 JTJ 041-20002、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTJ 023-853、《公路工程质量检验评定标准》 JTJ 071-2004五、总体方案1、施工方案1.1端隔梁，中隔梁及桥面湿接缝施工全桥有现浇湿接头23道，湿接缝36道，中隔梁29道，端隔梁12道。
采用多梁单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。
其体系转换的施工流程为：1、先预制主梁，张拉正弯距区预应力钢束并压注水泥浆。
绥满国道主干线博克图至牙克石高速公路土建工程第19合同段桥面湿接缝工程作业指导书文件编号：BYLJ19-2010-02版号： A有效状态：有效修改状态：0编制：周平审核：张斌批准：刘建明受控编号： 01中铁四局集团二公司绥满国道19标项目经理部二○一○年六月~ 1 ~桥面湿接缝作业指导书一、目的：对我公司管段内的桥涵混凝土工程施工进行有效的控制，确保砼施工质量及安全生产满足高速公路桥涵混凝土施工规范和验收标准及安全操作规程的要求。
二、适用范围：适用于本合同段内的桥涵混凝土工程施工。
三、职责：1．主管工程师：认真阅读、审图、理解和掌握设计标准和设计要求，依据设计文件和规范规定做好技术交底和施工放样工作。
2．项目负责人（工地负责人）：认真领会和掌握技术交底和规范规程规章的要求实施。
3．砼作业班长：按技术交底和试验要求搞好砼配料、拌制、运输、浇注、振捣和养护工作，严把五关质量，搞好砼施工。
4．搅拌机操作司机、运输车司机、振捣工等，严格执行各种机械操作规程，按技术交底的要求认真做好各环节工作。
5．材料员：按技术部门提出的物资供应计划采购合格产品（并随带检验资料）用于工程施工。
不合格产品禁止进入现场或采取隔离措施，并加以标识。
6．试验员：按工作职责的要求及时搞好各项检验和试验工作，及时积累有关资料。
7．质检工程师：按规定认真做好对砼工程质量的检验和评定。
四、本作业指导书引用的规范：1、《公路桥涵施工技术规范》 JTJ 041-20002、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTJ 023-853、《公路工程质量检验评定标准》 JTJ 071-2004五、总体方案1、施工方案1.1端隔梁，中隔梁及桥面湿接缝施工全桥有现浇湿接头23道，湿接缝36道，中隔梁29道，端隔梁12道。
采用多梁单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。
其体系转换的施工流程为：1、先预制主梁，张拉正弯距区预应力钢束并压注水泥浆。
桥梁横向张拉及湿接缝工程施工作业指导书交底人：接受人：目录第一章概述 (01)第二章横向穿筋工程 (02)第三章湿接缝工程 (03)第四章预应力工程 (05)第五章防水层与保护层工程 (13)第六章作业安全规范 (17)附 :1. C55湿接缝配合比单2. C40桥面防水保护层配合比单3. C55封锚配合比单4. M55注浆配合比单第一章概述一、主要内容和适用范围：1.本指导书适用于“通桥（2005）2101”梁的横向工程施工。
2.本指导书规定了横向联结、湿接缝施工、横向张拉、压浆、封锚等内容。
二、依据及引用标准：1.依据专桥“通桥（2005）2101”施工图。
2.引用标准：TB10002.1-2005《铁路桥涵设计基本规范》；TB10002.3-2005《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》；TB10424-2003《铁路混凝土与砌体工程施工质量验收标准》；TB10415-98《铁路桥涵工程质量检验评定标准》；GB/T5224-2003《预应力筋》；GB/14370-2000锚具《预应力筋用锚具、夹具和联结器》；TB/T3043-2005《预制后张法预应力砼铁路桥简支T梁技术条件》；GB/T10002.3-1996《埋地排污、废水用硬聚氯乙烯（PVC-U）管材。
三、工艺流程：横向施工工艺流程见：工艺流程图穿横向波纹管、预应力钢绞线→绑扎中间隔板、桥面钢筋→安装模板→浇筑中间隔板混凝土→浇筑桥面混凝土→拆除模板→张拉横向预应力钢束→压浆→封锚→铺设桥面防水层→浇筑保护层。
第二章横向穿筋工程一、穿波纹管工程：1.材料：波纹管采用直径Ø60㎜。
2.架梁前先将两端及中间波纹管穿上并采用封口胶带密封，其余待梁架设完毕后在进行安装。
二、穿预应力钢束工程：1.材料：采用1×7标准型公称直径15.2mm，强度级别1860Mpa低松弛钢绞线。
钢绞线其余技术要求见GB/T5224-2003《预应力混凝土用钢绞线》相关部分。
桥面系及湿接缝工程技术交底交底人:接收人:日期:2013年4月目录第一章现场施工人员基本要求第二章张拉及湿接缝作业指导书第三章桥面系工程作业指导书第四章高空作业安全技术交底现场施工员基本要求一、安全防护基本常识1、按规定着装，管理人员携带上岗证、防护人员佩戴臂章，带齐防护信号用品。
2、根据施工负责人的指令，用视、听信号显示各种防护命令，按规定设置好施工防护，并及时向施工负责人反馈信息，密切注意施工现场作业安全情况。
3、防护员必须坚守工作岗位，集中精力，加强了望，严格纪律，认真做好防护工作。
4、防护员防护距离：站在距施工地点800m处。
5、防护员防护方法：在列车慢行处所，当列车接近时，展开黄色信号旗立岗接车，显示慢行信号。
并及时督促作业人员下道避车，确保施工地段行车和作业人身安全。
6、坚守工作岗位，发现异常情况能及时汇报，并能正确果断处理。
7、视觉信号的基本颜色：红色－停车。
黄色－注意或减低速度。
绿色－按规定速度运行。
二、日常安全生产检查1、把安全生产作为每日的第一大事，做好日常的检查工作。
包括安全帽、安全带日常检查及正确使用，确保安全设备完好。
高空吊装是否存在安全隐患，材料、机具在桥面上是否堆码正确，不得侵线放置。
2、施工安全用电。
严格遵守国家临时用电安全规范，坚决执行“一机、一闸、一漏、一箱”的要求。
还应考虑防火的要求，注意帐篷之间的安置位置，确保在6m以上即可。
三、湿接缝施工中钢筋绑扎、模板支护、浇注混凝土的要点及注意事项1、钢筋绑扎1.1 结合图纸检查钢筋规格、型号、数量是否符合图纸要求。
1.2 钢筋绑扎应牢固，间距符合图纸要求。
不得存在漏绑或松口现象，对锈蚀严重的钢筋应及时进行除锈处理。
1.3 钢筋搭接及焊接：钢筋搭接长度不小于35倍的钢筋直径，单面焊接长度不小于10倍钢筋直径（圆钢为8倍），双面焊接长度不小于5倍钢筋直径（圆钢为4倍）。
2、模板支护2.1.支模顺序：先下后上。
2.2.立模方式：采用捆绑式。
××铁路×标段轨道工程编号：XXXX 桥梁湿接缝作业指导书单位：编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实行目录1.合用范围：客运专线、客货共线、货运专线32米、24米、20米、16米的T梁的架设。
2.作业准备2.1桥面基层必须无浮渣，浮灰，油污等，同时挡碴墙根部必须无蜂窝，麻面。
2.2对蜂窝，麻面作填补前，必须清除蜂窝，麻面中的松散层，浮灰，油污等，并使之湿润。
2.3涂刷基层解决剂时，基层必须干燥，涂刷聚氨酯防水涂料时，旧防水层表面应清理干净，无松散层、浮灰等。
3.技术规定3.1横向预应力筋：均采用公称直径为15.2的钢绞线7φ5mm，抗拉强度为1860MPa，弹性模量1.95*105MPa;单线梁采用低回缩锚具锚固，双线梁采用普通夹片式锚具,其技术条件应符合《预应力筋用锚具、夹具和联结器》GB/T14370-2023的规定。
3.2 横向张拉孔道：中梁与边梁之间采用外径ø60金属波纹管，中梁与中梁之间采用外径ø55金属波纹管；3.3湿接缝混凝土：均采用C55细石混凝土，控制指标同梁体，具体配合比详见《配合比实验报告》。
3.4管道压浆：水泥采用强度等级为42.5的普通硅酸盐水泥，水灰比不超过0.45，压浆需保证管道内不因灰浆析水而形成游离水，寒冷季节须切实防止管道积水、结冰和灰浆受冻，水泥砂浆须饱满密实，强度等级不低于M40《配合比实验报告》。
3.5封锚：封锚前对锚具进行防水解决，采用补偿无收缩混凝土填塞，强度等级同梁体（具体标准同第1.3条）。
3.6防水层及保护层：防水层采用聚氯乙烯防水卷材和聚氨脂防水涂料；保护层采用C40细石纤维混凝土《配合比实验报告》。
3.7泄水管：采用外径125mm,壁厚8mm的PVC管。
3.8 桥梁伸缩缝：两孔梁梁缝间铺设三元乙丙橡胶止水带，并用钢盖板覆盖。
4.施工程序与工艺流程4.1施工程序桥梁架设完毕后进行梁体后续工程施工，此部分工程内容涉及：1、横向预应力筋穿束及张拉。
桥面湿接缝施工方案编制：审核：审批：中铁二局中山制梁场中铁二局股份有限公司中山制梁场湿接缝施工作业指导书2008年7月桥面湿接缝施工方案1编制依据1.1铁路客运专线桥涵专用技术规范和质量检验评定标准；1.2现行铁路客运专线桥涵设计、施工规范；1.3广珠城际铁路上部结构设计图；2工程概况2.1本施工方案涉及范围为广珠城际轨道交通工程ZH-2标正线小榄站特大桥至沙朗特大桥预制架设箱梁的湿接缝现浇部分，里程为DK43+934.47~JDK62+822.49，共18.95公里。
2.2各座大桥湿接缝共计双箱梁489跨（含非标梁9跨，24m梁40跨），三箱梁6跨，四箱梁7跨，五箱梁7跨，七箱梁5跨。
位置关系如下:小榄站特大桥0#墩-33#墩共33跨（3～8#墩为5-32.6m连续梁，20～25#墩为1-32.6m+（40.7m+64m+40.7m）+1-32.6m道岔连续梁及连续箱梁，25～28#墩为3-33.5m（四线）连续梁），28～33#墩为5-33.5m（四线）连续梁）；东升四线特大桥0#墩-5#墩共5跨；东升三线特大桥0#墩-7#墩共7跨东升特大桥0#墩-174#墩共174跨（37～40#墩为40.6m+56m+40.6m连续弯梁，61～64#墩为32.6m+48m+32.6m连续弯梁，70～73#墩为40.6m+64m+40.6m连续弯梁，82～85#墩为48.6m+80m+48.6m连续弯梁）；东升站特大桥0#墩-25#墩共25跨；沙朗特大桥0#墩-322#墩共322跨（41～44#墩为75.6m+125m+75.6m连续直梁，47～50#墩为40.6m+64m+40.6m连续直梁，113～116#墩为40.6m+64m+40.6m连续弯梁，156～159#墩为40.6m+64m+40.6m连续弯梁，179～183#墩为40.6m+56m+40.6m连续弯梁，286～290#墩为40.6m+2-56m+40.6m连续弯梁，303～306#墩为40.6m+64m+40.6m连续弯梁）2.3结构主要尺寸湿接缝包括32.6m及24.6m双线双箱单室，32.6m三箱单室，四箱单室，五箱单室，七箱单室五种类型湿接缝。
湿接缝施工作业指导书湿接缝施工作业指导书一、工程概况：?1.1、工程简介：?此工程为珠海机场高速公路工程珠海机场至黄杨大道段，此首件方案编制范围为该路段第二十联（81#墩~85#墩K14+690.558～K14+790.558）的预制箱梁湿接缝、中横梁及端横梁施工。
?箱梁湿接缝宽750mm、厚度180mm，矩形断面；现浇中横梁宽350mm，矩形断面；端横梁宽250mm，矩形截面。
混凝土强度等级：C50；?1.2、主要工程量：?钢筋制安约2000t、模板安装约5万m2、钢筋接头焊接约12万个、混凝土约11600m3；?二、工程特点：?1、中横梁与湿接缝混凝土分两次浇筑，一次浇筑量小；??2、施工战线长，材料转运量大，作业人员上下班路途远；3、孔洞、临边等安全隐患多；?4、材料无法直接运输至作业面，均存在垂直运输；?5、钢筋焊接量大，对施工进度有一定影响。
?三、施工总体策划：?1、模板材料：湿接缝底模及中横梁侧模采用钢模，其余采用木模；2、材料运输：钢筋采用自制钢架拖车，小汽车做牵引水平运输至作业点（桥下），其它材料用小汽车运输。
垂直运输均采用多功能吊料机。
?3、混凝土运输：采用罐车运输至作业点（桥下），汽车泵送料入仓浇筑。
?4、施工用电：用铜芯软电缆在作业点就近的总电源箱引接。
5、施工用水：在作业点就近的水池、水坑采用潜水泵引水。
?6、计划作业人员：根据预制箱梁安装情况开展工作面，每个作业面计划作业人员20人左右，钢筋加工统一集中进行。
?7、计划工期：1个月（2011年6月1日~2010年7月1）。
?8、计划主要机具：小货车1辆、多功能吊车1台（1个作业面）、电焊机2台（1个作业面）、水泵1台（1个作业面）、振捣器2套（1个作业面）、斗车3辆（1个作业面）、断钢机1台、钢筋弯曲机1台、钢筋调直机1台（1个作业面）。
?四、主要施工流程及技术措施：?施工顺序：?箱梁下部N6钢筋焊接→中横梁底模安装→中横梁钢筋安装→箱梁上部N6钢筋焊接→中横梁侧模及湿接缝底模安装（中部预留）→湿接缝钢筋安装→湿接缝钢筋焊接→混凝土施工→混凝土养护→待混凝土达到设计强度的85%后（混凝土龄期不小于7d）进行负弯矩预应力张拉→压浆→拆除临时支座完成体系转换→浇筑桥面系、护栏。
绥满国道主干线博克图至牙克石高速公路土建工程第19合同段桥面湿接缝工程作业指导书文件编号：BYLJ19-2010-02版号： A有效状态：有效修改状态：0编制：周平审核：张斌批准：刘建明受控编号： 01中铁四局集团二公司绥满国道19标项目经理部二○一○年六月~ 1 ~桥面湿接缝作业指导书一、目的：对我公司管段内的桥涵混凝土工程施工进行有效的控制，确保砼施工质量及安全生产满足高速公路桥涵混凝土施工规范和验收标准及安全操作规程的要求。
二、适用范围：适用于本合同段内的桥涵混凝土工程施工。
三、职责：1．主管工程师：认真阅读、审图、理解和掌握设计标准和设计要求，依据设计文件和规范规定做好技术交底和施工放样工作。
2．项目负责人（工地负责人）：认真领会和掌握技术交底和规范规程规章的要求实施。
3．砼作业班长：按技术交底和试验要求搞好砼配料、拌制、运输、浇注、振捣和养护工作，严把五关质量，搞好砼施工。
4．搅拌机操作司机、运输车司机、振捣工等，严格执行各种机械操作规程，按技术交底的要求认真做好各环节工作。
5．材料员：按技术部门提出的物资供应计划采购合格产品（并随带检验资料）用于工程施工。
不合格产品禁止进入现场或采取隔离措施，并加以标识。
6．试验员：按工作职责的要求及时搞好各项检验和试验工作，及时积累有关资料。
7．质检工程师：按规定认真做好对砼工程质量的检验和评定。
四、本作业指导书引用的规范：1、《公路桥涵施工技术规范》 JTJ 041-20002、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTJ 023-853、《公路工程质量检验评定标准》 JTJ 071-2004五、总体方案1、施工方案1.1端隔梁，中隔梁及桥面湿接缝施工全桥有现浇湿接头23道，湿接缝36道，中隔梁29道，端隔梁12道。
采用多梁单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。
其体系转换的施工流程为：1、先预制主梁，张拉正弯距区预应力钢束并压注水泥浆。
