小专题(一) 电功率之电路安全问题(习题)人教9下教用

人教版九年级全一册物理第十八章电功率单元练习题一、单选题1．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列物理量中变小的是（）A．电视机两端的电压B．干路中的电流C．电路的总电阻D．电路的总功率2．甲灯标有“6V，3W”，乙灯标有“6V，9W”。

将它们串联后接在电源上，其中一个灯泡能正常发光。

下列说法正确的是（）A．正常发光的灯泡是乙灯B．在材料和长度相同时，乙比甲灯丝细C．两灯的总功率是10WD．电源电压是8V3．如图选一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（）A．电路中的电阻变大，灯泡实际功率变大B．电路中的电阻变小，灯泡实际功率变大C．电路中的电阻变大，灯泡实际功率变小D．电路中的电阻变小，灯泡实际功率变小4．甲、乙两灯并联接在同一电源上，通过甲、乙两灯电流之比是2：1，则下列说法正确的是（）A．电压之比1：2B．实际功率之比2：1C．电阻之比1：1D．亮度相同5．如图是探究焦耳定律实验的装置图，下列说法正确的是（）A．图示实验可探究电流通过导体产生的热量与电阻大小的关系B．通过液面高度差来反映热量的多少，运用了类比法第1页共20页C．R1的电功率比R2的大D．通电时间相同，右侧U形管中液面高度差较大，说明电流通过R2产生的热量比R1多6．标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。

闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是（）A．0.25A~0.6A1V~2V B．0.3A~0.5A1V~1.5VC．0.25 A~0.5A 1.5V~2V D．0.25 A~0.5A1V~2V7．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮D．无法判断8．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220伏的电路中，甲灯比乙灯亮D．将甲灯接入110伏电路中，它的实际功率为50瓦9．如图所示，当开关闭合时，电动机正常运转，电压表V1、V2的示数分别为10V和4V，已知电动机M 的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（）A．R两端的电压为6V B．通过电动机的电流为6A第2页共20页第 3 页 共 20 页C ．电动机的电功率为6WD ．电路转化为内能的功率为4W10．小明同学按如图所示电路连接电学器材进行电学实验。

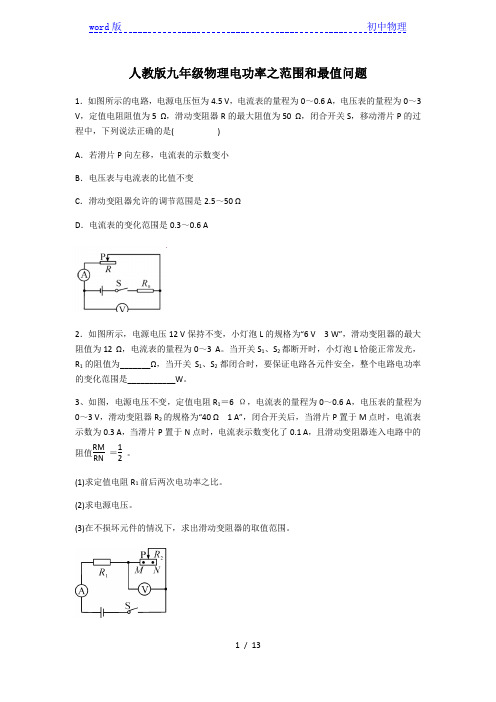

人教版九年级物理电功率之范围和最值问题1．如图所示的电路，电源电压恒为4.5 V ，电流表的量程为0～0.6 A ，电压表的量程为0～3 V ，定值电阻阻值为5 Ω，滑动变阻器R 的最大阻值为50 Ω，闭合开关S ，移动滑片P 的过程中，下列说法正确的是( )A ．若滑片P 向左移，电流表的示数变小B ．电压表与电流表的比值不变C ．滑动变阻器允许的调节范围是2.5～50 ΩD ．电流表的变化范围是0.3～0.6 A2．如图所示，电源电压12 V 保持不变，小灯泡L 的规格为“6 V 3 W ”，滑动变阻器的最大阻值为12 Ω，电流表的量程为0～3 A 。

当开关S 1、S 2都断开时，小灯泡L 恰能正常发光，R 1的阻值为_______Ω，当开关S 1、S 2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是___________W 。

3、如图，电源电压不变，定值电阻R 1＝6 Ω，电流表的量程为0～0.6 A ，电压表的量程为0～3 V ，滑动变阻器R 2的规格为“40 Ω 1 A ”，闭合开关后，当滑片P 置于M 点时，电流表示数为0.3 A ，当滑片P 置于N 点时，电流表示数变化了0.1 A ，且滑动变阻器连入电路中的阻值RM RN ＝12 。

(1)求定值电阻R 1前后两次电功率之比。

(2)求电源电压。

(3)在不损坏元件的情况下，求出滑动变阻器的取值范围。

4、如甲图所示的电路中，电源电压为8 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是( )A．R0的阻值是5 ΩB．电路的最大总功率12.8 WC．R0的最小功率是1.6 WD．滑动变阻器最大阻值是35 Ω5、如图所示，电源电压恒为6 V，电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器规格为“50 Ω 1 A”，小灯泡规格为“2.5 V0.625 W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，则下列说法正确的是( )A.滑片向右滑动，电流表示数变小，电压表示数变大B.电流表的示数允许变化范围是0.1～0.25 AC．滑动变阻器的阻值允许调节的范围是24～50 ΩD．电路的最大电功率是2.5 W6、如图所示，电源电压为6 V并保持不变，定值电阻R为10 Ω，滑动变阻器R′标有“20 Ω0．5 A”字样，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”，闭合开关，移动滑片P的过程中，为保证电路各元件安全，滑动变阻器R′接入电路的最小阻值为______Ω。

一、选择题1．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0~0.6A，电压表的规格为0~15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化关系如图乙所示，则保证电路安全前提下，下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为1VB．滑动变阻器接入电路中的最小阻值是6.7ΩC．灯泡最亮时灯泡两端的电压为6VD．灯泡消耗的最大功率为1.2W2．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W3．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大4．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大5．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多6．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）7．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

九年级物理全册第十八章《电功率》练习题-人教版（含答案）专项一与电功率相关的动态电路分析1. 如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时( )A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2. 如图所示电路,电源电压不变,滑动变阻器的滑片移至最大阻值处,闭合开关,电流表接入电路,电示数为0.1 A,小灯泡的功率为0.3 W.移动滑片,将滑动变阻器最大阻值的13流表示数为0.2 A,小灯泡恰好正常发光,且小灯泡的功率为1 W.下列计算结果错误的是( )A.电源电压为9 VB.小灯泡正常发光时电阻为25 ΩC.滑动变阻器的最大阻值为60 ΩD.小灯泡正常发光时,滑动变阻器的功率为4 W3. 如图所示,电源电压一定,闭合S,滑动变阻器的滑片向右移动的过程中,以下说法正确的是 ( )A.电路的总功率变大,电压表示数变大B.电流表示数变小,电路的总功率变小C.滑动变阻器接入电路中的电阻变小D.电流表示数变大,电压表示数变小4. 如图所示,电源电压恒定,R0为定值电阻,闭合开关S1、S2后,将滑片P逐渐滑动到变阻器中央.电流表A和A1的示数分别用I和I1表示,电压表V的示数用U表示,当滑片P向右移动时,下列判断正确的是 ()A.I1的数值变小,U的数值变大B.I-I1的数值不变的数值变大C.UI−I1D.UI的数值变大5. [多选]如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8 V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精气体浓度为0时,R2=60 Ω, 此时电压表示数为2 V.以下说法正确的是 ()A.酒精气体浓度越大,电路的总功率越小B.定值电阻R1的阻值为20 ΩC.酒精气体浓度为0时,电路的总功率为0.6 WD.当电流表示数为0.2 A时,酒精气体传感器的电功率为0.8 W专项二与电功率相关的图像问题类型1 灯泡电阻类1. 把标有“6 V 3 W”的小灯泡与一只阻值为8 Ω 的电阻R并联接在电压为4 V的电路中,如图甲所示,通过小灯泡的电流与其两端电压的关系如图乙所示.则整个电路消耗的功率为 ( )A.3 WB.3.3 WC.3.6 WD.5 W2. [2021昆明中考]如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W类型2 定值电阻类3. [2021 武汉中考]将四个定值电阻a、b、c、d分别接入电路.测出相应的电阻两端的电压U和通过电阻的电流I,把测得的数据在坐标系中描点,如图所示.根据图中信息判断,下列说法正确的是()A.阻值相差最大的两个电阻是a和dB.阻值相差最小的两个电阻是b和cC.电功率相差最大的两个电阻是b和dD.电功率相差最小的两个电阻是a和d4. [2021 吉林中考]如图甲所示,小灯泡的额定电压为2.5 V,开关闭合后,小灯泡正常发光,图乙是通过定值电阻R和小灯泡L的电流与电压的关系图像,则小灯泡正常发光时的电流为 A;通电10 s,定值电阻R产生的热量为 J.类型3 变阻器类5. 如图甲所示的电路中,R1是定值电阻,电流表量程为0~0.6 A,图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像,则下列说法正确的是 ()A.电源电压为6 VB.R1的阻值为20 ΩC.R2能安全连入电路中的最小电阻值为10 ΩD.R2为20 Ω时,整个电路通电10 s耗电32 J6. [2021 南京中考]图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,闭合开关,将R2的滑片从位置1移到位置2,根据两表示数作出的U-I图像如图乙中AB所示,其中A点的数据与滑片在位置1时对应.下列判断正确的是 ()A.电源电压为3 VB.滑片移动过程中,R2接入电路的阻值变大C.电阻R1的U-I图像一定与线段AB相交D.滑片移动过程中电路的总功率先变大后变小7. [多选]如图甲所示,电源电压U恒定,R0为定值电阻,R为滑动变阻器.闭合开关S,调节滑动变阻器的滑片P,两电压表V1、V2的示数随电流表示数变化的图像如图乙所示,则( )A.图乙中“ac”段表示电压表V2的示数随电流表示数变化的图像B.电源电压U=3.0 VC.定值电阻R0=24 ΩD.调节滑片P的过程中,滑动变阻器R的最大电功率为0.375 W类型4 敏感电阻类8. 如图甲所示是某电子秤的工作原理图,电子秤的显示器由量程为0~0.6 A的电流表改装而成,秤盘与压杆质量均忽略不计,电源电压为12 V,R0=20 Ω,如图乙所示是压力传感器R的阻值随所受压力F变化的关系图像.(g取10 N/kg)(1)定值电阻R0的作用是.(2)该电子秤显示0 N时,电路中的电流为多少?(3)压力传感器的功率达到最大时,被测物体的质量为多少?(4)使用过程中,电源电压会略微降低,在这种情况下,其他条件不变时,为使该电子秤的称量范围不变,应在电路的适当位置(填“串联”或“并联”)一个阻值合适的电阻,请简要说明理由:.参考答案专项一 与电功率相关的动态电路分析1.C 由电路图可知,闭合开关S 1和S 2时,定值电阻R 与灯泡L 并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S 2时,电路为灯泡L 的简单电路,电压表测电源两端的电压,电流表测通过灯泡L 的电流,因电源电压保持不变,所以,电压表的示数不变,故B 错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L 的电流不变,灯L 仍然正常发光,故A 错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C 正确;由P=UI 可知,电路的总功率减小,故D 错误.故选C.2.D 由题图可知,小灯泡与滑动变阻器串联,电压表测小灯泡两端的电压,电流表测电路的电流;滑动变阻器滑片移至最大阻值处,闭合开关,电流表示数为0.1 A,小灯泡的功率为0.3 W,由P=UI 可得,此时小灯泡两端的电压U 1=P 1I 1=0.3W0.1 A=3 V,则电源电压U =U 1+I 1×R滑=3 V+0.1 A×R 滑①;移动滑片,将滑动变阻器最大阻值的13接入电路时,电流表示数为0.2A,小灯泡恰好正常发光,功率为1 W,由P=UI 可得,此时小灯泡两端的电压U 2=P2I 2=1 W0.2 A =5 V,则电源电压U=U 2+I 2×13×R 滑=5 V+0.2 A×13R 滑②;联立①②解得,R 滑=60 Ω,U =9 V,A 、C 正确,不符合题意.由I=U R 可得,灯泡正常发光时的电阻R L =U 2I 2=5 V0.2 A =25 Ω,B 正确,不符合题意.小灯泡正常发光时,滑动变阻器两端的电压U 滑=U-U 2=9 V-5 V=4 V,则此时滑动变阻器的功率P 滑=U 滑I 滑=U 滑I 2=4 V×0.2 A=0.8 W,D 错误,符合题意. 3.B4.B 开关均闭合后,滑动变阻器和R 0并联,电压表测量电源电压,电流表A 1测量通过滑动变阻器的电流,电流表A 测量干路中的电流.当滑片P 向右移动时,滑动变阻器接入电路的电阻变大,电流表A 1的示数变小,但电压表示数不变,仍为电源电压,A 错误;I-I 1的数值为通过定值电阻R 0的电流,由于并联电路中各支路互不影响,故通过R 0的电流数值不变,B 项正确;UI−I 1为定值电阻R 0的阻值,数值不变,C 错误;I 1变小,则干路中的电流I 变小,故UI 的数值变小,D 错误.5.BD 由题图可知,R 1、R 2串联,电压表测R 1两端的电压,电流表测电路中的电流.酒精气体浓度越大,R 2的阻值越小,串联电路的总电阻越小,由欧姆定律知,电路中的电流越大,由P=UI 得,电路的总功率越大,A 错误;当酒精气体浓度为0时,R 2=60 Ω,此时电压表示数为U 1=2 V,根据串联电路的电压规律,可知R 2两端的电压为U 2=8 V -2 V =6 V,根据串联电路的分压规律R 1R 2=U 1U 2得,R 1=20 Ω,B 正确;酒精气体浓度为0时,此时电路中的总电阻为R=R1+R2=20 Ω+60 Ω=80 Ω,电路的总功率为P=U2R =(8V)280Ω=0.8 W,C错误;当电流表的示数为0.2 A时,酒精气体传感器接入电路的电阻R'2=UI -R1=8V0.2A-20 Ω=20 Ω,此时酒精气体传感器的电功率为P'=I2R'2=(0.2 A)2×20 Ω=0.8 W,D正确.专项二与电功率相关的图像问题1.C 由题图乙可知,当电压为4 V时,通过小灯泡的电流为I1=0.4 A;通过电阻R的电流I2=UR =4V8Ω=0.5 A,电路总电流I=I1+I2=0.4 A+0.5 A=0.9 A,则整个电路消耗的功率为P=UI=4V×0.9 A=3.6 W.2.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,故小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U滑=U-U L=3V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确.3.C 设d点坐标为(I0,U0),则a点坐标为(I0,3U0),b点坐标为(3I0,3U0),c点坐标为(3I0,U0),由R=UI 可知,R a=3U0I0,R b=3U03I0=U0I0,R c=U03I0,R d=U0I0,故阻值相差最大的两个电阻是a和c,阻值相差最小的两个电阻是b和d;又由P=UI可知,P a=3U0I0,P b=3U0×3I0=9U0I0,P c=U0×3I0=3U0I0,P d=U0I0,故电功率相差最大的两个电阻是b和d,电功率相差最小的两个电阻是a和c.综上所述,C正确,A、B、D错误.4. 0.2 2解析：小灯泡的额定电压为2.5 V,由题图乙可知,小灯泡正常发光时的电流I额=0.2 A;定值电阻R的阻值R=U RI R =2V0.4A=5 Ω.由于定值电阻R与灯泡L串联,串联电路中电流处处相等,故通过R的电流I=I额=0.2 A,则通电10 s定值电阻R产生的热量Q=I2Rt=(0.2 A)2×5 Ω×10 s=2 J.5.C 由题图甲可知,闭合开关后,定值电阻R1与电阻箱R2串联,电流表测电路中的电流.根据P=I2R,并结合题图乙可得,3.5 W=I12×14 Ω,解得I1=√3.5W14Ω=0.5 A,同理可得 3.2W=I22×20 Ω,解得I2=√3.2W20Ω=0.4 A,即当R2的阻值分别为14 Ω、20 Ω时,对应的电路中的电流分别为0.5 A、0.4 A,由欧姆定律可知,电源电压U=(R1+14 Ω)×0.5 A=(R1+20 Ω)×0.4 A,解得R1=10 Ω,U=12 V,A、B错;当电流表的示数最大时,电路中的总电阻最小,R总min=UI max =12V0.6A=20 Ω,此时电阻箱R2连入电路中的电阻最小,R2min=R总min-R1=20 Ω-10Ω=10 Ω,C正确;当R2为20 Ω 时,电路中的总电阻R总=10 Ω+20 Ω=30 Ω,则整个电路通电10 s消耗的电能W=U 2R 总t=(12V)230Ω×10 s=48 J,D错.6.C 闭合开关,R1、R2串联,电流表测电路中的电流,电压表测变阻器R2两端的电压.当滑片在位置1时,由题图乙可知,R2两端电压为2 V,电路中的电流为0.1 A,设电源电压为U,则U-2 V=0.1 A×R1①;当滑片在位置2时,由题图乙可知,R2两端电压为1 V,电路中的电流为0.3 A,则U-1 V=0.3 A×R1②.联立①②解得U=2.5 V,R1=5 Ω,故选项A错误.滑片是从位置1移到位置2的,此过程中R2两端的电压逐渐减小,根据串联电路的分压规律可知,变阻器接入电路的阻值在变小,选项B错误;电路中的电流为0.1 A时,R1两端的电压为0.1 A×5 Ω=0.5 V,电路中的电流为0.3 A时,R1两端的电压为0.3 A×5 Ω=1.5 V,故R1的U-I图像过(0.1 A,0.5 V)、(0.3 A,1.5 V)两点,在题图乙中作出R1的U-I图像,可以发现电阻R1的U-I图像一定与线段AB相交,选项C正确;滑片从位置1移到位置2的过程中,由题图乙可知,电路中的电流在不断增大,由P=UI可知,电路的总功率不断增大,选项D错误.7.ABD 闭合开关S,定值电阻R0与滑动变阻器R串联,电压表V1测量R0两端的电压,电压表V2测量滑动变阻器两端的电压.当滑动变阻器的滑片向左移动时,滑动变阻器接入电路的阻值变小,电路中的总电阻变小,电流变大,R0两端的电压增大,滑动变阻器两端的电压减小,故电压表V2的示数随电流表示数的增大而减小,题图乙中,“ac”段表示的是电压表V2的示数随电流表示数变化的图像,A正确;当滑片在最右端时,电路中的电流最小,为 0.1 A,电压表V1和V2的示数分别为0.6 V和2.4 V,故电源电压U=0.6 V+2.4 V=3.0 V,B正确;R0=0.6V0.1A=6 Ω,C错;滑动变阻器的电功率P=U R I=(U-IR0)I=-R0I2+UI,故当I=U2R0=3.0V2×6Ω=0.25 A时,P最大,P max=-6 Ω×(0.25 A)2+3.0 V×0.25 A=0.375 W,D正确.8.(1)保护电路(2)压力传感器所受压力为零时,由图乙可知压力传感器的阻值为100 Ω,此时R总=20 Ω+100 Ω=120 Ω,I=UR总=12V120Ω=0.1 A.(3)压力传感器的功率P=UI1-I12R0,根据数学知识可得,当电流I1=U2R0=12V2×20Ω=0.3 A时,压力传感器的功率最大,此时R=R0=20Ω,由题图乙可知,压力传感器受到的压力为120 N,被测物体的质量m=Gg =Fg=120N10N/kg=12 kg.(4)并联电源电压略微降低,为使电子秤的称量范围不变,要保证压力F相同时,对应的电路电流不变,应减小电路中的总电阻,所以应在电路的适当位置并联一个阻值合适的电阻。

第18章电功率练习题2024—2025学年物理人教版一、选择题。

1、在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A．电流表、滑动变阻器、一个小灯泡B．电压表、滑动变阻器、几个小灯泡C．电流表、电压表、滑动变阻器、几个小灯泡D．电流表、电压表、几个定值电阻、几个小灯泡2、如图所示是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是( )A.灯泡断路B.滑动变阻器短路C.灯丝电阻值过大D.滑动变阻器连入电路阻值过大3、将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多4、做“测定小灯泡的电功率”实验，正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（）实验次数电压表示数电流表示数灯泡亮暗程度1 1.3V 0.16A 暗2 2.5V 0.26A 正常发光3 4.5V 0A 不发光A.他所用小灯泡的额定电压为2.5VB.他所用小灯泡的额定功率为0.65WC.电路的故障可能是小灯泡短路D.他所用电源的电压为4.5V5、灯泡的亮度大小说明了灯泡的（）A．额定功率的大小B．两端电压的大小C．实际功率的大小D．通过电流的大小6、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。

要求：在闭合开关S 后，两灯泡均能发光，则下列判断中正确的是（）A．①②为电流表，③为电压表，甲灯的功率比乙灯大B．①③为电流表，②为电压表，甲灯的功率比乙灯小C．①②为电压表，③为电流表，乙灯的功率比甲灯小D．①③为电压表，②为电流表，乙灯的功率比甲灯大7、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V，额定功率在7～12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）A．灯泡的额定功率为7.5W B．在1V时灯泡的功率为7.5WC．在5V时灯泡的功率为7.5W D．在5V时灯泡的功率为1.5W8、如图甲所示，电源两端电压为12V并保持不变，1R是滑动变阻器，2R是定值电阻，当开关S闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

一、选择题1．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。

一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮2．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．通过灯泡L甲的实际电流比L乙的实际电流大D．灯泡L甲两端的实际电压比L乙两端的实际电压大3．R1与R2并联在电路中，消耗的功率之比为4：3，如果把R1与R2串联起来，仍接到同一电路中，则R1、R2消耗的功率之比是（）A．9：16B．16：9C．3：4D．4：34．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W乙>W丙>W丁>W甲C．W甲>W丙>W丁>W乙D．W丙>W丁>W乙>W甲5．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多6．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大7．有两只灯泡L1和L2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（）A．串联后，通过L1的电流大B．并联后，接在110V的电源上，L1消耗的电功率大C．串联后，接在220V的电源上，它们都能正常发光D．串联后，接在110V的电源上，L1消耗的功率大8．下列数据符合生活实际的是（）A．手机正常通话时的电流约为5A B．人体的安全电压是36VC．液晶电视的额定功率约为100W D．普通白炽灯泡工作1小时耗电1kW·h 9．当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q。

专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

人教版九年级全一册专题（一）串、并联电路电功率的比值计算(639)1.如图所示，电源电压保持不变，小灯泡L标有“6V3W”字样，不考虑温度对灯丝电阻的影响。

闭合开关S，当滑动变阻器R的滑片P移动到中点时，小灯泡正常发光，电压表示数为4V，当滑片P移到最大阻值处时，小灯泡L与滑动变阻器的电功率之比为（）A.4:3B.3:4C.3:2D.2:32.如图所示，电源电压保持不变，L1、L2、L3是电阻保持不变的灯泡，L2、L3完全相同。

第一次开关S、S1、S2都闭合，L1的电功率为25W；第二次只闭合开关S，L1的电功率为16W。

下列说法正确的是（）A.L1、L2两灯灯丝电阻之比为1∶4B.只闭合S时，L1和L3的电功率之比为1∶4C.L1前后两次的电压之比为25∶16D.前后两次电路消耗的总功率之比为25∶43.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A.A的电阻为6.25ΩB.A和B串联，电路中电流为0.4A时，A、B的电功率之比为5∶4C.A和B并联在电压为2.5V的电源两端，A、B的电功率之比为5∶4D.当A和B串联，两者电阻相同时，电源电压为3V4.额定电压均为6V的甲、乙两灯，其I−U图线如图所示。

下列说法正确的是（）A.甲、乙两灯的电阻均随电压增大而减小B.甲、乙两灯的额定功率之比为4:1C.甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3:2D.甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:35.如图所示的电路中，电源电压保持不变，闭合开关S后，电压表V1和V2的示数之比为1∶3，则定值电阻R1和R2消耗的电功率之比P1∶P2=。

6.将甲、乙两个定值电阻串联接入电路中，则甲、乙两电阻两端的电压之比为2∶3，若将它们并联接入电路中，则甲、乙两电阻的电功率之比为。

7.如图所示，要使电阻R1与R2组成并联电路，应闭合开关；若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为，R1与R2消耗的电功率之比为。

九年级物理电功率专题训练（培优）一：选择题1．如图所示的电路中，电源电压保持不变，R1、R3为两个定值电阻，滑动变阻器最大值R2＝15Ω。

当开关S1闭合、S2和S3断开，滑片P移到最上端时，电压表V1的示数为U1，电压表V2的示数为U2；再将滑片P移到最下端时，电压表V1的示数为U1'，电压表V2的示数为U2'，R3消耗的功率为P3；此时将开关S1和S2闭合、S3断开，电流表A 的示数为I1；当开关S1、S2和S3都闭合，滑片P移到最下端时，电流表A的示数为I2，R3消耗的功率为P3'，此时电路消耗的最小功率为P min，已知U l：U2＝2：1，P3：P3'＝1：36，I2、I1之差为1A。

下列结论正确的是（）A．电源电压是9V B．R3的阻值是10ΩC．U1'：U2'＝2：1 D．P min＝13.2WR ，R为滑动变阻器。

滑2．如图所示的电路中，电源电压保持不变，定值电阻04Ω片P位于滑动变阻器的中点时，0R的电功率为16W，当滑片从中点向b端移动距离L 后，0R的电功率为9W；滑片从中点向a端移动距离L后，0R的电功率为（）A．36W B．25W C．23W D．18W3．标有“4V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”（不考虑温度对电阻的影响）。

则下列说法正确的是（）A．滑动变阻器滑片向左移动时，电流表和电压表示数都变大B ．滑动变阻器的最大功率为1WC ．电路中消耗的最大功率为3.6WD ．为确保电路安全，滑动变阻器接入电路的阻值变化范围为8Ω~16Ω4．如图所示电路中，电源电压不变，小灯泡标有“6V 3W ”,闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为1P ；当滑片P 移至某一端点时，电压表示数变化了2V ，电流表示数变化了0.1A ，此时滑动变阻器的功率为2P ，且211.2P P ，在保证电路安全的情况下，此过程中：（1）电路的最大总功率为6W ；（2）电压表示数变化的范围是4V 6V ；（3）小灯泡正常发光时，滑动变阻器接入电路的阻值为最大值的三分之二；（4）小灯泡的最小功率和最大功率之比为8∶15。

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。
