发电厂电气部分_第四章

第一章能源和发电1—2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小;效率高;无气体和噪声污染.随着科学技术的发展,电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1—3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分:燃煤发电厂；燃油发电厂;燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂;超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂;大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统:燃料的化学能在锅炉燃烧变为热能,加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转,将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答:按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为:无调节水电厂；有调节水电厂；日调节水电厂;年调节水电厂；多年调节水电厂。

水电厂具有以下特点:可综合利用水能资源;发电成本低，效率高;运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制,因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建,淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

第四章问答题1、中性点不接地系统发生单相接地时应如何处理？答案：中性点不接地系统发生单相接地时不必停电，应尽快找出故障点，排除故障或将故障线路切除。

如果寻找和排除故障的时间将超过二小时，必须考虑停电处理，并提早通知用户。

2、小接地短路电流系统发生单相接地时，由Ｙ，ｄｎ0接线、变比为10／0.4kV的配电变压器供电的用户为什么不知道系统发生单相接地？答案：因为用户承受的电压是由Ｙ，ｄｎ0配电变压器的低压 侧供给的， 侧各相电压决定于高压Ｙ侧各相绕组的电压，而Ｙ侧各相绕组的电压决定于系统提供的线电压。

当正常工作情况时，系统提供的线电压对称，Ｙ侧各相绕组承受了对称的相对系统中性点电压，并等于相对地电压，故 侧各相电压及线电压对称，负荷正常工作；当系统发生单相接地，虽然各相的对地电压发生了变化，但系统提供的线电压仍然维持不变，Ｙ侧各相绕组由于本侧中性点是不接地的，承受的相对中性点电压仍与正常工作情况相同，故 侧负荷承受的电压也同正常工作情况，因此用户并不知道系统发生单相接地，只不过系统故障不排除，用户继续工作的时间不能超过二小时。

3、为什么额定电流小的交流接触器用双断点结构，而额定电流大的反而用单断点结构？答案：额定电流小的交流接触器采用双断点结构，可以在电流过零时可靠熄弧，无需另装灭弧装置。

同时，双断点结构的触头开距小、体积小、没有软连接、冲击能量小、机械寿命高。

虽然双断点结构触头压力小，触头接触时无摩擦自清扫作用，而且要用银基合金做材料，但这些缺点影响不大。

额定电流大的交流接触器触头压力要大，且由于开断容量大，电弧不易自熄，一定要装设灭弧装置。

此时，如还用双断点结构，必然使接触器结构更加复杂，而采用单断点已能满足要求。

4、消弧线圈有何作用？答案：消弧线圈的作用是将系统的接地电容电流加以补偿，使接地点的电流补偿到最小值，防止弧光短路扩大事故；同时降低了弧隙电压恢复速率以提高弧隙的绝缘强度，防止电弧重燃造成间歇性弧光接地过电压。

《发电厂电气部分》(含答案版)能源和发电1、火、水、核等发电厂的分类依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。

火电厂的分类：（1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（2）按输出能源分：凝汽式发电厂，热电厂（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

水力发电厂的分类：按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，调频，调相，备用。

3、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

4、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备二次设备：对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称二次设备2、断路器、隔离开关的区别隔离开关由于没有灭弧装置，不能开断负荷电流或短路电流。

姚春球版《发电厂电气部分》习题及参考答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c QW/m ，04.58=r Q W/m ，7.1862=I A 。

16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。

17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。

18. 8625==w w I I A ，0703.0=s T s ， 4.1778616j se I -==A ， 4.87390j r e I -=A 。

19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为：开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ； 开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。

开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。

主接线图（略）。

max max7.0S S ='=，可选择SF7-16000/110变压器。

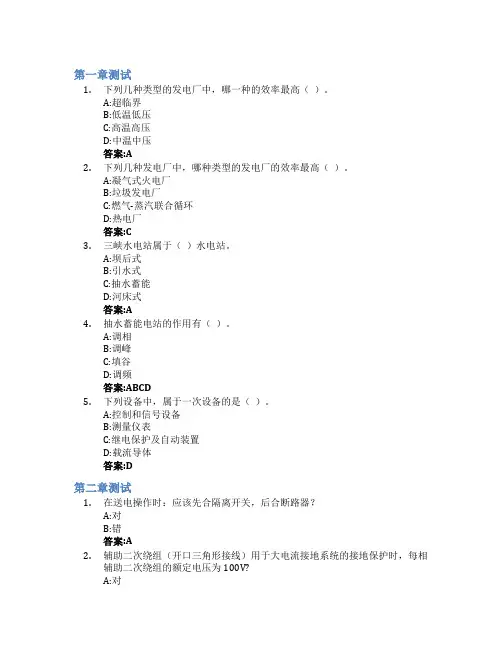

第一章测试1.下列几种类型的发电厂中，哪一种的效率最高（）。

A:超临界B:低温低压C:高温高压D:中温中压答案:A2.下列几种发电厂中，哪种类型的发电厂的效率最高（）。

A:凝气式火电厂B:垃圾发电厂C:燃气-蒸汽联合循环D:热电厂答案:C3.三峡水电站属于（）水电站。

A:坝后式B:引水式C:抽水蓄能D:河床式答案:A4.抽水蓄能电站的作用有（）。

A:调相B:调峰C:填谷D:调频答案:ABCD5.下列设备中，属于一次设备的是（）。

A:控制和信号设备B:测量仪表C:继电保护及自动装置D:载流导体答案:D第二章测试1.在送电操作时：应该先合隔离开关，后合断路器？A:对B:错答案:A2.辅助二次绕组（开口三角形接线）用于大电流接地系统的接地保护时，每相辅助二次绕组的额定电压为100V?A:对答案:A3.电压互感器的准确级是根据电压误差的大小划分的。

A:错B:对答案:B4.高压断路器按照灭弧介质不同可分为油断路器，压缩空气断路器，SF6断路器和真空断路器。

A:对B:错答案:A5.开关断开时产生电弧的原因是强电场发射和热电子发射。

A:对B:错答案:A第三章测试1.对于Ⅰ组母线分段，Ⅱ组母线不分段的双母线分段接线。

如果Ⅰ组母线工作，Ⅱ组母线备用，它具有单母线分段接线特点。

当某段母线故障，可将故障段母线上的所有支路倒至备用母线上，则此时（）A:它具有双母线接线的特点B:它仍然具有单母线分段接线的特点C:它具有单母线接线的特点D:它具有双母线带旁路母线接线的特点答案:B2.具有三条进线与三条出线时，采用3/2接线和双母线接线比较（）A:3/2接线多用于一台断路器B:3/2接线多用于三台断路器C:3/2接线多用于二台断路器D:两种接线断路器数量相同答案:C3.下列选项不属于多角形接线特点是（）A:接线简单清晰、经济性好B:难于扩建C:供电可靠性高、运行灵活D:检修一台断路器时，需对有关支路停电答案:D4.合理选择主变压器的（），是电气主接线设计的重要内容。

第四章电气主接线4-1 对电气主接线的基本要求是什么？答：对电气主接线的基本要求是：可靠性、灵活性和经济性。

其中保证供电可靠是电气主接线最基本的要求。

灵活性包括：操作、调度、扩建的方便性。

经济性包括：节省一次投资，占地面积小，电能损耗少。

4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通和切断电路的控制电器。

而隔离开关没有灭弧装置，其开合电流极小，只能用来做设备停用后退出工作时断开电路。

4-3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作，除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。

4-4 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时，如何操作？答：主母线主要用来汇集电能和分配电能。

旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。

设置旁路短路器极大的提高了可靠性。

而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线，可以减少设备，节省投资。

当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好，如果旁路母线有故障，旁路断路器在合上后会自动断开，就不能使用旁路母线。

如果旁路母线完好，旁路断路器在合上就不会断开，先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。

4-5 发电机-变压器单元接线中，在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。

但是，变压器或者厂用变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳，则会出现严重的后果，而当发电机定子绕组本身发生故障时，若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏。

第二章导体的发热、电动力及开关电器的灭弧原理1.发热对导体和电器有何不良影响？答：机械强度下降、接触电阻增加、绝缘性能下降。

2.导体的长期发热和短时发热各有何特点？答：长期发热是指正常工作电流长期通过引起的发热。

长期发热的热量，一部分散到周围介质中去，一部分使导体的温度升高。

短时发热是指短路电流通过时引起的发热。

虽然短路的时间不长，但短路的电流很大，发热量很大，而且来不及散到周围的介质中去，使导体的温度迅速升高。

~~~~热量传递的基本形式：对流、辐射和导热。

对流：自然对流换热河强迫对流换热3.导体的长期允许载流量与哪些因素有关？提高长期允许载流量应采取哪些措施？答：I=根号下(αFτω/R)，因此和导体的电阻R、导体的换热面F、换热系数α有关。

提高长期允许载流量，可以：减小导体电阻R、增大导体的换热面F、提高换热系数α。

4.计算导体短时发热度的目的是什么？如何计算？答：确定导体通过短路电流时的最高温度是否超过短时允许最高温度，若不超过，则称导体满足热稳定，否则就是不满足热稳定。

计算方法见笔记“如何求θf”。

6.电动力对导体和电器有何影响？计算电动力的目的是什么？答：导体通过电流时，相互之间的作用力称为电动力。

正常工作所产生的电动力不大，但是短路冲击电流所产生的电动力可达很大的数值，可能导致导体或电器发生变形或损坏。

导体或电器必须能承受这一作用力，才能可靠的工作。

进行电动力计算的目的，是为了校验导体或电器实际所受到的电动力是否超过期允许应力，以便选择适当强度的电器设备。

这种校验称为动稳定校验。

7.布置在同一平面中的三相导体，最大电动力发生在哪一相上？试简要分析。

答：布置在同一平面中的三相导体，最大电动力发生在中间的那一相上。

具体见笔记本章第五节。

8.导体动态应力系数的含义是什么？什么情况下才需考虑动态应力？答：导体动态应力系数β用来考虑震动的影响、β表示动态应力与静态应力之比，以此来求得实际动态过程的最大电动力。
