外部中断应用程序设计

单片机外部中断实验（附c程序）一、实验目的掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。

二、实验内容8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能：（1）合上、P3.3断开时LED1闪烁（2）P3.2断开、P3.3合上时LED2闪烁（3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁（4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁试编写C语言和汇编语言程序使用自然优先级就可以也可 XO 高级X1低级PX0=1 PX1=0四、实验电路五、参考程序（自己完成）C程序：Include<reg52.h>Sbit P2_0=P2^0;Sbit P2_1=P2^1;Sbit P3_2=P3^2;Sbit P3_3=P3^3;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}Void main{EA=1;EX0=1;EX1=1;ITO=1;IT1=1;PX0=1;PX1=0;While(1);}Void int0(void) interrupt 0 { if（！P3_2）{While(1){P2_0=1;delay02s();P2_0=0;delay02s();}}}Void int1(void) interrupt 2 { if（！P3_3）{While(1){P2_1=1;delay02s();P2_1=0;delay02s();}}}。

实验二定时器和中断应用程序设计与调试3页一、实验目的1. 掌握定时器的工作原理和应用；2. 掌握中断的工作原理和应用；3. 结合定时器和中断设计应用程序。

二、实验器材1. 现成的定时器和中断资源（例如 STM32F103C8T6 单片机板）；2. 电脑、USB 电缆、串口调试工具、杜邦线等。

三、实验原理与步骤1. 定时器首先，定时器是一种计时装置，它能够在设定的时间间隔内，发出一个固定的时钟脉冲信号，用于控制外部器件的时间。

定时器通常由计数器和时钟源两部分组成，计数器用于计数，时钟源则提供时钟脉冲。

在 STM32F103C8T6 单片机中，STM32F1 系列具有三个基本定时器，包括 TIM2、TIM3 和 TIM4，以及一个高级定时器 TIM1，这些定时器都是 16 位计数器。

下面以 TIM2 为例，介绍定时器的工作原理和使用方法。

STM32F103C8T6 的时钟系统图如下图所示：其中，HCLK（高速时钟）的频率为 72MHz。

TIM2 的时钟源为：TIM2 的计数器是一个 16 位的寄存器，它的计数范围为 0-65535。

当计数器计数到最大值 65535 后，会自动从 0 开始重新计数。

TIM2 的数据和控制寄存器如下表所示：TIM2 的工作模式有四种，分别为向上计数、向下计数、向上/向下计数和单脉冲模式。

在本次实验中，我们选择向上计数模式，即计数器从 0 开始计数，当计数器计数到设定的值时，触发中断。

2. 中断中断是指由外部事件、硬件故障或软件请求而引起 CPU 暂停正在执行的当前程序，并转去执行一个特殊函数的程序执行机制。

中断是实现系统交互的重要手段，能够提高系统的响应速度和可靠性。

STM32F103C8T6 支持多种类型的中断，包括外部中断、定时器中断、USART 中断和 DMA 中断等。

在 STM32F103C8T6 中，各个中断向量表的地址为 0x0800 0000，STM32F1 系列的中断向量表共有 61 个中断向量，如下图所示：当有中断事件触发时，会自动跳转到相应的中断向量表所存的中断服务函数。

【CC2530⼊门教程-03】CC2530的中断系统及外部中断应⽤第3课 CC2530的中断系统及外部中断应⽤⼴东职业技术学院欧浩源⼀、中断相关的基础概念内核与外设之间的主要交互⽅式有两种：轮询和中断。

轮询的⽅式貌似公平，但实际⼯作效率很低，且不能及时响应紧急事件；中断系统使得内核具备了应对突发事件的能⼒。

在执⾏CPU当前程序时，由于系统中出现了某种急需处理的情况，CPU暂停正在执⾏的程序，转⽽去执⾏另外⼀段特殊程序来处理出现的紧急事务，处理结束后，CPU⾃动返回到原来暂停的程序中去继续执⾏。

这种程序在执⾏过程中由于外界的原因⽽被中间打断的情况，称为中断。

两个重要的概念：<1> 中断服务函数：内核响应中断后执⾏的相应处理程序。

<2>中断向量：中断服务程序的⼊⼝地址。

每个中断源都对应⼀个固定的⼊⼝地址。

当内核响应中断请求时，就会暂停当前的程序执⾏，然后跳转到该⼊⼝地址执⾏代码。

⼆、CC2530的中断系统CC2530具有18个中断源，每个中断源都由各⾃的⼀系列特殊功能寄存器来进⾏控制。

可以编程设置相关特殊功能寄存器，设置18个中断源的优先级以及使能中断申请响应等。

我们常⽤的中断源有下⾯⼏个：三、CC2530的中断处理函数编写⽅法中断服务函数与⼀般⾃定义函数不同，有特定的书写格式：<1> 在每⼀个中断服务函数之前，都要加上⼀句起始语句：#pragma vector = <中断向量><中断向量>表⽰接下来要写的中断服务函数是为那个中断源服务的，该语句有两种写法：#pragma vector = 0x7B或者 #pragma vector = P1INT_VECTOR前者是中断向量的⼊⼝地址，后者是头⽂件“ioCC2530.h”中的宏定义。

<2> _ _interrupt关键字表⽰该函数是⼀个中断服务函数，<函数名称>可以⾃定义，函数体不能带有参数，也不能有返回值。

描述外部中断0功能的使用方法过程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!描述外部中断0功能的使用方法过程外部中断0在嵌入式系统中常用于处理外部信号的触发事件，它提供了一种有效的方式来响应外部设备或传感器的输入。

外部中断实验报告外部中断实验报告引言：外部中断是计算机系统中的一种重要机制，它可以响应外部事件并中断正在执行的程序。

本实验旨在通过设计和实现一个外部中断的示例，加深对外部中断的理解和应用。

实验目的：1. 理解外部中断的概念和原理；2. 掌握外部中断的编程方法；3. 设计和实现一个基于外部中断的应用。

实验设备和材料：1. 一台支持外部中断的计算机；2. 开发板或模块，用于外部中断的触发。

实验过程：1. 硬件连接：将开发板或模块与计算机连接，并确保连接正确和稳定。

2. 编写中断处理函数：在编程环境中，编写一个中断处理函数，用于处理外部中断触发时的操作。

可以根据实际需求，设计适当的处理逻辑。

3. 配置中断触发条件：根据实验要求，配置外部中断触发的条件。

可以通过设置开关、按键或其他外部信号来触发中断。

4. 编写主程序：编写一个主程序，用于初始化外部中断和执行其他操作。

在主程序中，需要配置外部中断的相关寄存器和中断向量表。

5. 运行实验：将程序下载到计算机中，并运行实验。

通过触发外部中断条件，观察中断处理函数的执行情况。

实验结果与分析：在实验中，我们成功实现了一个基于外部中断的应用。

当外部中断触发条件满足时，中断处理函数被调用，并执行相应的操作。

通过实验观察和分析，我们可以得出以下结论：1. 外部中断可以在计算机系统中实现对外部事件的及时响应，提高系统的实时性和可靠性。

2. 外部中断的触发条件可以灵活配置，可以通过外部设备或信号的变化来触发中断。

3. 中断处理函数的执行时间相对较短，可以在不影响主程序正常运行的情况下完成相应的操作。

4. 外部中断的应用范围广泛，可以用于实现各种实时控制、通信和交互功能。

实验总结：通过本次实验，我们深入了解了外部中断的原理和应用，并成功设计和实现了一个基于外部中断的应用。

外部中断作为计算机系统中的重要机制，具有重要的意义和应用价值。

在今后的学习和实践中，我们应进一步探索和应用外部中断，为计算机系统的性能和功能提供更多的可能性。

单片机外部中断实验报告实验三外部中断实验报告班级：学号：姓名：教师：一、实验LI的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3 口是8位准双向口，具有双重功能：第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3. 0RXD串行输入口P3. 1TXD串行输出口P3. 2INTO外部中断0请求输入线P3. 3INT1外部中断1请求输入线P3.4TO定时器/计数器TO外部计数器脉冲输入线P3. 5T1定时器/计数器T1外部计数器脉冲输入线P3. 6WR外部数据存贮器写脉冲输出线P3. 7RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断003H定时器/计数器T1溢出中断OBH外部中断113H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EAESET1EX1ET0EX0(1)外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o(2)CPU 开中断(EA二1)。

(3)外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCOX：TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。

前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1,后一方式ITl=0o当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

单片机外部中断实验程序单片机外部中断是一种常用的硬件中断方式，可以使单片机在执行主程序的同时，及时响应外部设备的信号，并进行相应的处理。

在本实验中，我们将编写一段简单的程序，用于实现单片机外部中断的功能。

首先，我们需要明确实验的硬件配置。

本实验中，我们使用的是STC89C52单片机，其中P3.2引脚作为外部中断0的引脚。

接下来，我们将详细介绍实验的步骤。

首先，在主程序中，我们需要首先对单片机的外部中断进行初始化设置。

具体的设置步骤如下：1.设置外部中断引脚的工作方式。

我们需要将P3.2引脚设置为外部中断0的工作模式。

可以通过将P3.2引脚对应的P3CON寄存器位设置为1来实现。

2.设置外部中断的触发方式。

单片机外部中断可以通过电平触发或边沿触发来响应外部设备的信号。

在本实验中，我们选择边沿触发方式。

可以通过将IE寄存器中的EX0位设置为1来实现。

然后，在程序的主循环中，我们可以编写一个简单的实验程序，用于验证外部中断的功能。

具体的步骤如下：1.在主循环中，我们可以设置一个循环延时函数，用于模拟主程序的执行过程。

2.在循环延时函数的适当位置，可以编写一段代码来模拟外部设备的信号触发。

可以通过向P3.2引脚输出一个高电平信号来触发外部中断。

3.在外部中断的中断服务函数中，我们可以编写一段简单的代码，用于处理外部中断触发时的操作。

可以通过向LED等外设输出一个特定的信号，以验证中断服务函数的正确性。

最后，在程序的尾部，我们可以添加一个死循环，用于保证程序的持续运行。

具体的代码如下所示：```#include<reg52.h>sbit LED=P1^0;void delay(unsigned int t){unsigned int i,j;for(i=t;i>0;i--)for(j=110;j>0;j--);}void ExternalInterrupt0()interrupt0{LED=~LED;delay(100);}void main(){IT0=1;//设置外部中断0为边沿触发EX0=1;//允许外部中断0EA=1;//允许总中断while(1){//主循环中的其他操作delay(1000);}}```通过以上的程序，我们可以实现单片机的外部中断功能。

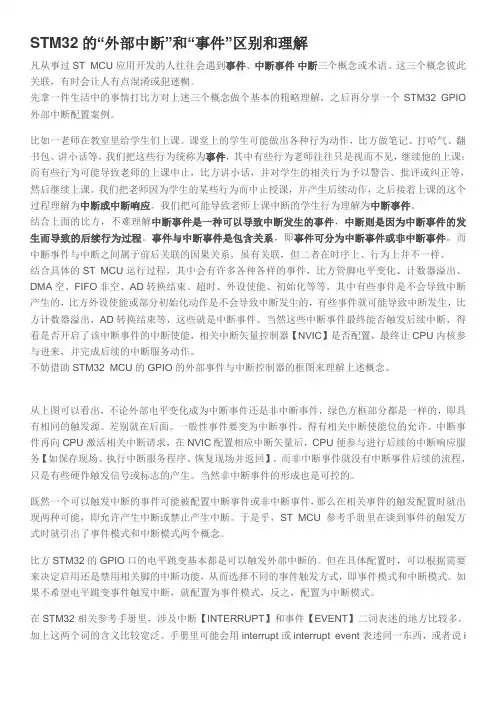

STM32的“外部中断”和“事件”区别和理解凡从事过ST MCU应用开发的人往往会遇到事件、中断事件中断三个概念或术语。

这三个概念彼此关联，有时会让人有点混淆或犯迷糊。

先拿一件生活中的事情打比方对上述三个概念做个基本的粗略理解，之后再分享一个STM32 GPIO 外部中断配置案例。

比如一老师在教室里给学生们上课。

课堂上的学生可能做出各种行为动作，比方做笔记、打哈气、翻书包、讲小话等，我们把这些行为统称为事件，其中有些行为老师往往只是视而不见，继续他的上课；而有些行为可能导致老师的上课中止，比方讲小话，并对学生的相关行为予以警告、批评或纠正等，然后继续上课。

我们把老师因为学生的某些行为而中止授课，并产生后续动作，之后接着上课的这个过程理解为中断或中断响应。

我们把可能导致老师上课中断的学生行为理解为中断事件。

结合上面的比方，不难理解中断事件是一种可以导致中断发生的事件，中断则是因为中断事件的发生而导致的后续行为过程。

事件与中断事件是包含关系，即事件可分为中断事件或非中断事件。

而中断事件与中断之间属于前后关联的因果关系，虽有关联，但二者在时序上、行为上并不一样。

结合具体的ST MCU运行过程，其中会有许多各种各样的事件，比方管脚电平变化、计数器溢出、DMA空、FIFO非空、AD转换结束、超时、外设使能、初始化等等，其中有些事件是不会导致中断产生的，比方外设使能或部分初始化动作是不会导致中断发生的，有些事件就可能导致中断发生，比方计数器溢出，AD转换结束等，这些就是中断事件。

当然这些中断事件最终能否触发后续中断，得看是否开启了该中断事件的中断使能，相关中断矢量控制器【NVIC】是否配置，最终让CPU内核参与进来，并完成后续的中断服务动作。

不妨借助STM32 MCU的GPIO的外部事件与中断控制器的框图来理解上述概念。

从上图可以看出，不论外部电平变化成为中断事件还是非中断事件，绿色方框部分都是一样的，即具有相同的触发源。

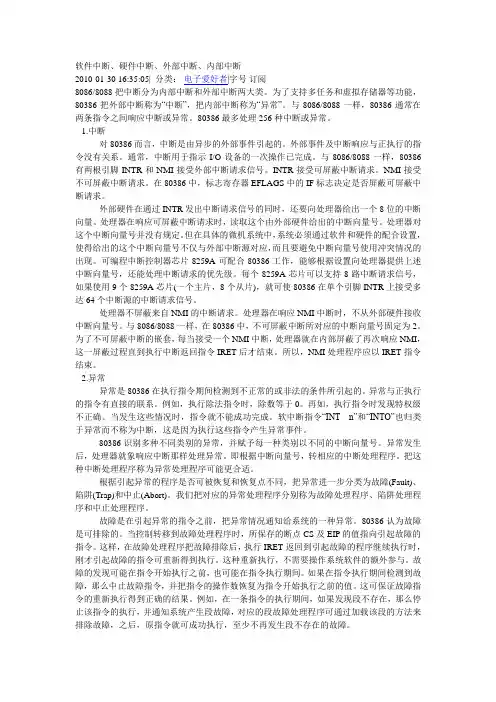

软件中断、硬件中断、外部中断、内部中断2010-01-30 16:35:05| 分类：电子爱好者|字号订阅8086/8088把中断分为内部中断和外部中断两大类。

为了支持多任务和虚拟存储器等功能，80386把外部中断称为“中断”，把内部中断称为“异常”。

与8086/8088一样，80386通常在两条指令之间响应中断或异常。

80386最多处理256种中断或异常。

1.中断对80386而言，中断是由异步的外部事件引起的。

外部事件及中断响应与正执行的指令没有关系。

通常，中断用于指示I/O设备的一次操作已完成。

与8086/8088一样，80386有两根引脚INTR和NMI接受外部中断请求信号。

INTR接受可屏蔽中断请求。

NMI接受不可屏蔽中断请求。

在80386中，标志寄存器EFLAGS中的IF标志决定是否屏蔽可屏蔽中断请求。

外部硬件在通过INTR发出中断请求信号的同时，还要向处理器给出一个8位的中断向量。

处理器在响应可屏蔽中断请求时，读取这个由外部硬件给出的中断向量号。

处理器对这个中断向量号并没有规定。

但在具体的微机系统中，系统必须通过软件和硬件的配合设置，使得给出的这个中断向量号不仅与外部中断源对应，而且要避免中断向量号使用冲突情况的出现。

可编程中断控制器芯片8259A可配合80386工作，能够根据设置向处理器提供上述中断向量号，还能处理中断请求的优先级。

每个8259A芯片可以支持8路中断请求信号，如果使用9个8259A芯片(一个主片，8个从片)，就可使80386在单个引脚INTR上接受多达64个中断源的中断请求信号。

处理器不屏蔽来自NMI的中断请求。

处理器在响应NMI中断时，不从外部硬件接收中断向量号。

与8086/8088一样，在80386中，不可屏蔽中断所对应的中断向量号固定为2。

为了不可屏蔽中断的嵌套，每当接受一个NMI中断，处理器就在内部屏蔽了再次响应NMI，这一屏蔽过程直到执行中断返回指令IRET后才结束。

实验二外部中断实验一、实验目的1．掌握外部中断技术的基本使用方法2．掌握中断处理程序的编写方法二、实验原理1．外部中断的初始化设置的三项内容：中断总允许即EA=1，外部中断允许即EXi=1（i=0或1），中断方式设置。

中断方式设置一般有两种方式：电平方式和脉冲方式.2．中断服务的关键：(1)保护进入中断时的状态。

堆栈有保护断点和保护现场的功能使用PUSH，在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。

注：中断程序自动保护PC，对其做入栈操作(2)用POP指令恢复中断时的现场。

(先进后出)3．中断控制原理：中断控制是提供给用户使用的中断控制手段。

实际上就是控制一些寄存器，51系列用于此目的的控制寄存器有四个：TCON 、IE 、SCON 及IP。

TCON格式SCON格式三、实验内容参考实验程序（主程序为P1口输出跑马灯程序），编写中断子程序使得发生外部中断0，且为下降沿触发时，LED灯全亮。

中断结束后LED继续接上次状态进行跑马灯闪烁。

注：注意保护现场。

且编译器不支持工作组寄存器名（R0-R7）入栈，需要对栈地址操作。

例：PUSH 06H ；把R6入栈等同 PHSHU R6四、实验步骤1．使用单片机最小应用系统1模块，P1接发光二极管，INTO接单次脉冲输出端。

2．用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。

3．打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加**.ASM源程序，进行编译，直到编译无误。

4．打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序。

五、参考程序ORG 0000HLJMP STARTORG 0030HSTART: MOV A, #0FEHOUTPUT: MOV P1,ARL AACALL DELAYLJMP OUTPUTDELAY: MOV R6,#0MOV R7,#0MOV R5#5DELAYLOOP: ；延时程序DJNZ R6,DELAYLOOPDJNZ R7,DELAYLOOPDJNZ R5,DELAYLOOP RETEND。

单片机外部中断程序设计一、引言在单片机应用系统中，外部中断是一个非常重要的功能。

当外部事件发生时，中断系统可以打断正在执行的程序，转而执行相应的中断服务程序（ISR）。

本指南将详细介绍如何进行单片机外部中断的程序设计，主要包括以下五个方面：配置中断控制器、定义中断服务程序、设置中断触发方式、开启外部中断以及测试与调试。

二、配置中断控制器中断控制器是单片机的核心部件之一，它负责管理中断的优先级、触发方式以及处理方式。

在进行外部中断程序设计之前，需要先配置中断控制器。

根据所使用的单片机型号和中断控制器的不同，配置方法会有所差异。

一般情况下，需要设置以下几个参数：1.中断触发方式：电平触发或边沿触发。

2.中断优先级：多个中断源的情况下，需要确定每个中断源的优先级。

3.中断处理方式：通常有向量中断和非向量中断两种处理方式，需要根据具体硬件平台进行选择。

三、定义中断服务程序中断服务程序（ISR）是当外部中断触发时，单片机执行的一段程序代码。

在定义ISR时，需要注意以下几点：1.ISR的入口和出口参数：一般情况下，单片机厂商会提供相应的库函数，用于定义ISR的入口和出口参数。

2.ISR的执行时间：为了保证系统的实时性，ISR的执行时间应尽可能短，避免长时间的操作导致系统响应延迟。

3.ISR的返回值：根据需要，ISR可以返回一定的状态信息或处理结果。

四、设置中断触发方式根据具体应用需求，需要设置外部中断的触发方式。

常见的触发方式包括电平触发和边沿触发。

电平触发是指当外部信号电平发生变化时，触发中断请求；边沿触发则是在信号电平由低变高或由高变低时触发中断请求。

选择合适的触发方式可以提高系统的响应速度和准确性。

五、开启外部中断完成以上步骤后，最后一步是开启外部中断。

具体方法取决于所使用的单片机型号和编译器。

一般来说，需要使用相应的指令或函数来开启外部中断。

在开启外部中断时，需要注意以下几点：1.中断使能：需要开启单片机的中断使能开关。

单片机外部中断实验 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】实验6 外部中断实验(仿真部分)一、实验目的1. 学习外部中断技术的基本使用方法。

2. 学习中断处理程序的编程方法。

二、实验内容在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。

P1．0~ P1．3接LED 灯，以显示计数信号。

三、实验说明编写中断处理程序需要注意的问题是：1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。

2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。

3．INT0和INT1分别接单次脉冲发生器。

P1．0~ P1．3接LED灯，以查看计数信号．四、硬件设计利用以下元件：AT89C51、BOTTON、CAP、CAP-POL、CRYSTAL、RES、NOT、LED-Yellow。

设计出如下的硬件电路。

晶振频率为12MHz。

五、参考程序框图1.实验目的学会asm和C512.实验原理【硬件接法】控制LED，低电平点亮INT1接按键，按下时产生低电平【运行效果】程序工作于中断方式，按下按键K2后，LED点亮，秒后自动熄灭。

8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。

/INT0和/INT1中断的入口地址分别是0003H和0013H。

TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。

实际应用时，如果外部的中断请求信号在产生后能够在较短时间内自动撤销，则可以选择低电平触发。

在中断服务程序里要等待其变高后才能返回主程序，否则会再次触发中断，产生不必要的麻烦。

如果外部的中断请求信号产生后可能长时间后才能撤销，则为了避免在中断服务程序里长时间无谓等待，可以选择下降沿触发。

实验8 外部IO中断控制T1定时【实验目的】通过本实验的学习，使实验者熟悉CC2530芯片的定时器1定时的配置及使用方法。

【实验内容】编写IAR程序，实现使用定时器T1的中断控制LED灯闪烁（每秒一次），外部IO(P1.2)中断控制定时器的定时启停。

具体控制为：初始LED3灯亮，表示定时器秒表处于开始计时状态；点按SW1键，则计时开始，LED3灭，T1开始计时（LED1开始闪烁），秒表处于运行状态；再次点按SW1键，T1停止计时（LED1不闪），秒表处于停止状态；再次点按SW1键，LED3灯亮，秒表还回到开始状态。

【实验原理】定时器1要每秒闪烁一次，则其定时长为0.5秒，定时需要设置比较缓存器T1CC0H:T1CC0L的值。

有多种设置可以满足定时长为0.5秒的要求，本实验采用正计数/倒计数器工作模式，希望一个正计数/倒计数过程(从0x0000~T1CC0，再从T1CC0~0x0000)的时长为0.5s，那么正计数时长和倒计数时长都应为0.25s，通过计算可知，以下为本实验采用的设置为：工作在正计数/倒计数模式下，在定时器1开始工作后从0x0000开始做加1计算直到T1CC0，再从T1CC0倒计数到0x0000时，发生中断溢出并将T1STAT.OVFIF(D5位）置1。

此时定时器将发出一个溢出中断请求并将IRCON.T1IF （D1位）置1。

此后自动重新正计数/倒计数，再次从0x0000正计数到T1CC0，再从T1CC0倒计数到0x0000，如此反复计数。

【实验步骤】1.建立一个新项目参照实验1操作步骤，在指定路径建立一个新的工作空间“Test08”，在该空间下新建一个IAR项目“timerPrj3.ewp” 并保存。

2.添加或新建程序文件参照实验1的操作步骤, 往项目中添加或者新建程序文件timer2.c。

【实验相关代码】/*************************************************************** *****/#include "ioCC2530.h" // 引用头文件,包含对CC2530的寄存器、中断向量等的定义/*************************************************************** *****///定义led灯端口：p1.3, p1.4：#define LED1 P1_0 // P1_0定义为P1.0#define LED2 P1_1 // P1_1定义为P1.1#define LED3 P1_3 // P1_3定义为P1.3#define LED4 P1_4 // P1_4定义为P1.4#define SW1 P1_2 // P1_2定义为SW1/* 定义枚举类型 *//*************************************************************** *****/enum STATE{START_STATE,RUN_STATE,STOP_STATE}; // 定义秒表的状态enum STATE state = START_STATE; // 初始化应用状态为开始/*************************************************************** ******* 函数名称：delay* 功能：软件延时* 入口参数：无* 出口参数：无* 返回值：无******************************************************************** /void delay(unsigned int time){ unsigned int i;unsigned char j;for(i = 0; i < time; i++){ for(j = 0; j < 240; j++){ asm("NOP"); // asm是内嵌汇编，nop是空操作,执行一个指令周期asm("NOP");asm("NOP");}}}/*************************************************************** ******* 函数名称：init* 功能：初始化系统IO,定时器T1控制状态寄存器* 入口参数：无* 出口参数：无* 返回值：无******************************************************************** /void init(void){ P1SEL &= ~0x0D; // 设置LED1、SW1为普通IO口P1DIR |= 0x09 ; // 设置LED1为输出P1DIR &= ~0X04; //Sw1按键在 P1.2,设定为输入LED1 = 0; //灭 LEDLED3 = 1; //亮 LEDPICTL &= ~0x02; //配置P1口的中断边沿为上升沿产生中断P1IEN |= 0x04; //使能P1.2中断IEN2 |= 0x10; //使能P1口中断/* 配置定时器1的16位计数器的计数频率由於采用正计数/倒计数器工作模式，希望一个正计数/倒计数过程 (从0x0000~T1CC0，再从T1CC0~0x0000)的时长为0.5s，那么正计数时长和倒计数时长都应为0.25s，通过计算可知，有多种设置可以满足，以下为本实验采用的设置：Timer Tick 分频定时器1的计数频率 T1CC0的值一个正计数时长或一个倒计数时长32MHz /128 250KHz 625000.25s */CLKCONCMD &= 0x80; //时钟速度设置为32MHzT1CC0L =62500 & 0xFF; // 把62500的低8位写入T1CC0LT1CC0H = ((62500 & 0xFF00) >> 8); // 把62500的高8位写入T1CC0HEA = 1; //使能全局中断}/*************************************************************** ******* 函数名称：EINT_ISR* 功能：外部中断服务函数* 入口参数：无* 出口参数：无* 返回值：无******************************************************************** /#pragma vector=P1INT_VECTOR__interrupt void EINT_ISR(void){EA = 0; // 关闭全局中断/* 若是P1.2产生的中断 */if(P1IFG & 0x04){/* 等待用户释放按键，并消抖 */while(SW1 == 0); //低电平有效delay(10);while(SW1 == 0);/* 若当前状态为"开始"状体，则进入"运行"状态*/if(state == START_STATE){state = RUN_STATE; // 更新应用状态标志变量T1STAT &= ~0x20; // 清零溢出标志 (T1STAT.OVFIF)/* 此处添加设置TIMIF.OVFIM位(定时器1中断屏蔽)为1的代码本实验采用上电复位后默认的设置，即TIMIF.OVFIM=1因此无需对TIMIF.OVFIM位再进行设置。

一、实验目的1. 理解单片机外部中断的概念和工作原理。

2. 掌握MCS-51单片机外部中断的编程方法。

3. 通过实验验证外部中断在实际应用中的效果。

二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。

2. 开发环境：Keil uVision5软件。

三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。

当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。

MCS-51单片机有两个外部中断源，即INT0和INT1。

四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。

具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。

- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。

2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。

2. 将程序烧录到单片机中，并连接好硬件电路。

3. 按下按键，观察LED灯是否闪烁。

一、实训目的本次外部中断实训旨在通过实际操作，加深对单片机外部中断原理和应用的了解，掌握外部中断的配置方法，提高在嵌入式系统设计中应用外部中断的能力。

二、实训环境1. 硬件环境：51单片机开发板、Keil5 for C51开发软件、Proteus 7 Professional仿真软件。

2. 软件环境：Keil5 for C51编译器、Proteus 7 Professional仿真软件。

三、实训原理外部中断是单片机与外部设备进行交互的重要方式之一。

当外部设备产生信号时，单片机可以通过外部中断来响应这些信号，从而实现与外部设备的同步处理。

51单片机提供了两个外部中断源：INT0和INT1，它们分别连接到P3.2和P3.3引脚。

四、实训过程1. 软件设计：- 使用Keil5 for C51编写程序，实现外部中断的基本功能。

- 定义外部中断函数，用于处理外部中断事件。

- 配置外部中断触发方式（上升沿触发或下降沿触发）。

- 设置外部中断优先级。

2. 硬件连接：- 将外部设备（如按钮）连接到单片机的INT0或INT1引脚。

- 根据需要配置外部中断的触发方式。

3. 程序下载与仿真：- 使用Keil5 for C51编译程序，生成HEX文件。

- 将HEX文件下载到单片机开发板。

- 使用Proteus 7 Professional进行仿真，观察外部中断的响应情况。

4. 结果分析：- 在仿真过程中，按下外部设备（如按钮），观察单片机是否能够正确响应外部中断。

- 分析中断处理函数的执行情况，确保外部中断能够正确处理。

五、实训结果1. 成功实现了外部中断的基本功能，包括中断触发、中断处理和中断优先级设置。

2. 通过仿真验证了外部中断的响应情况，确认单片机能够正确响应外部中断事件。

3. 通过实际操作，加深了对单片机外部中断原理和应用的理解。

六、实训总结1. 理论知识：通过本次实训，加深了对单片机外部中断原理的理解，掌握了外部中断的配置方法。
