净化空调机组功能段及组合方式

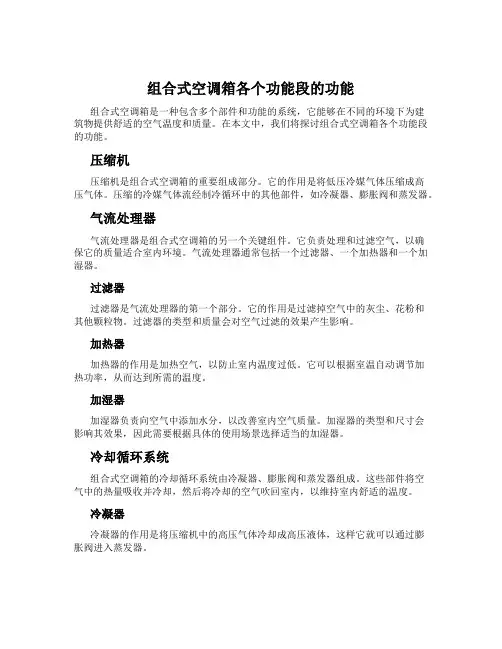

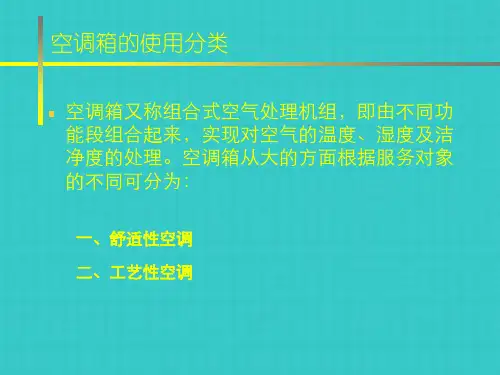

组合式空调箱各个功能段的功能组合式空调箱是一种包含多个部件和功能的系统，它能够在不同的环境下为建筑物提供舒适的空气温度和质量。

在本文中，我们将探讨组合式空调箱各个功能段的功能。

压缩机压缩机是组合式空调箱的重要组成部分。

它的作用是将低压冷媒气体压缩成高压气体。

压缩的冷媒气体流经制冷循环中的其他部件，如冷凝器、膨胀阀和蒸发器。

气流处理器气流处理器是组合式空调箱的另一个关键组件。

它负责处理和过滤空气，以确保它的质量适合室内环境。

气流处理器通常包括一个过滤器、一个加热器和一个加湿器。

过滤器过滤器是气流处理器的第一个部分。

它的作用是过滤掉空气中的灰尘、花粉和其他颗粒物。

过滤器的类型和质量会对空气过滤的效果产生影响。

加热器加热器的作用是加热空气，以防止室内温度过低。

它可以根据室温自动调节加热功率，从而达到所需的温度。

加湿器加湿器负责向空气中添加水分，以改善室内空气质量。

加湿器的类型和尺寸会影响其效果，因此需要根据具体的使用场景选择适当的加湿器。

冷却循环系统组合式空调箱的冷却循环系统由冷凝器、膨胀阀和蒸发器组成。

这些部件将空气中的热量吸收并冷却，然后将冷却的空气吹回室内，以维持室内舒适的温度。

冷凝器冷凝器的作用是将压缩机中的高压气体冷却成高压液体，这样它就可以通过膨胀阀进入蒸发器。

膨胀阀膨胀阀将高压液体冷媒气体导入蒸发器，以便在那里通过蒸发来降温。

蒸发器蒸发器的作用是通过蒸发来降低室内的温度。

经过蒸发的冷媒气体会循环回到压缩机，从而形成一个连续的制冷循环。

控制系统最后，组合式空调箱还需要一个控制系统，以控制各个部件的操作，并确保他们按照所需的方式运行。

控制系统通常包括一个温度控制器和一个湿度控制器。

温度控制器温度控制器测量室内和室外的温度，并根据需要调整各个部件的操作。

它可以确保系统在恰当的温度下运行。

湿度控制器湿度控制器测量室内的湿度水平，并调整加湿器的操作，以确保室内的湿度在适当的水平。

综上所述，组合式空调箱由多个部件和功能组成。

组合式空调净化机组使用维护说明书一、 空调机组各功能段的布置1． 根据设计要求，空气处理机组（JK-1，JK-2，JK-3，JK-4，JK-5）设有混合风段、表冷段、加热段、二次回风段、回风消声段、送风机段、均流段、送风消声段、袋式中效过滤段、干蒸汽加湿段、送风段。

（XJK-1）设有新风段、袋式中效过滤段、表冷段、加热段、进风消声段、送风机段、均流段、送风消声段、送风段。

自控系统(详见自控说明书)。

机组箱体采用我公司自行研制开发的铝合金框架型材拼接而成，配以夹芯保温彩钢板以及聚乙烯密封胶条，在机组内侧框架用自攻螺钉连接，外表面无连接螺钉，机组检修段均设有塑钢检修门，配以双层中空玻璃，便于机组运行时观察设备的运行情况。

机组内设有照明灯，便于检修。

消声段为单腔式微孔板消声器，采用镀锌钢板结构，构造简单，在气流作用下不会产生灰尘。

中效过滤段设有压差仪表(详见自控系统),当过滤袋的阻力达到或超过设定值时，应及时地清洗或更换过滤袋，以便最大限度地保证过滤材料的过滤效率，满足净化要求。

在控制仪表盘上，设有新风、回风、送风的温度显示仪表，便于机组的运行操作。

结构如下图所示。

外外门开门开123外门开45内内内开门开门门开7689JK-1 JK-2 JK-3 JK-4 JK-5系统空调机组示意图4.消声段1.进风口2.表冷、加热段3.回风口7.中效过滤段5.送风机段6.均流段9.送风口8.加湿段6.送风机段7.均流段8.送风段XJK-1系统空调机组示意图4.挡水板5.消声段 1.进风口 2.中效过滤段 3.表冷、加热段外门开外门开外门开214356内门开内门开78二、各系统空调机组主要部件明细表型号名称 JK-1系统 D18ZKW-80 JK-2系统 D18ZKW-35 JK-3系统 D18ZKW-25 JK-4系统 D18ZKW-40 JK-5系统 D18ZKW-45 XJK-1系统D18ZKW-30 新风口800X400 1960X400 1800X400 1960X630 2500X630 1960X630 回风口2350X9001960X500 1800X500 1960X400 2500X400 2350X400冷量 109KW 70KW 52KW 137KW 167KW 277.8KW 电机功率 45KW 22KW 22KW 30KW 30KW 11KW 热量 55.5KW 54.3KW 33.4KW 46.8KW 45.7KW 329KW 中效过滤器 24个 12个 9个 12个 16个 加湿量 73.5K g/h 62.5K g/h29.3K g/h48.6K g/h47.3K g/h送风口2350X950 1960X500 1960X500 2400X500 2500X6301500X400 1500X400二、 各功能段使用注意事项1、袋式中效过滤器袋式中效过滤段是空调净化机组的主要过滤设备，过滤段选用铝合金框架配以蝶型螺母及压块结构，安装拆卸极为方便。

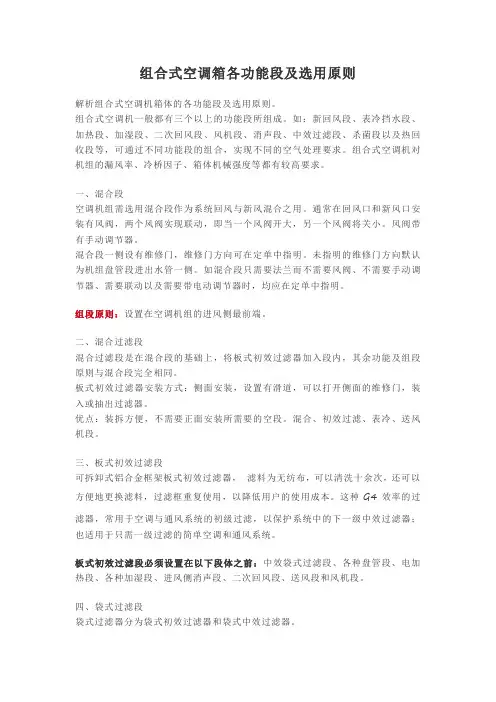

组合式空调箱各功能段及选用原则解析组合式空调机箱体的各功能段及选用原则。

组合式空调机一般都有三个以上的功能段所组成。

如：新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等，可通过不同功能段的组合，实现不同的空气处理要求。

组合式空调机对机组的漏风率、冷桥因子、箱体机械强度等都有较高要求。

一、混合段空调机组需选用混合段作为系统回风与新风混合之用。

通常在回风口和新风口安装有风阀，两个风阀实现联动，即当一个风阀开大，另一个风阀将关小。

风阀带有手动调节器。

混合段一侧设有维修门，维修门方向可在定单中指明。

未指明的维修门方向默认为机组盘管段进出水管一侧。

如混合段只需要法兰而不需要风阀、不需要手动调节器、需要联动以及需要带电动调节器时，均应在定单中指明。

组段原则：设置在空调机组的进风侧最前端。

二、混合过滤段混合过滤段是在混合段的基础上，将板式初效过滤器加入段内，其余功能及组段原则与混合段完全相同。

板式初效过滤器安装方式：侧面安装，设置有滑道，可以打开侧面的维修门，装入或抽出过滤器。

优点：装拆方便，不需要正面安装所需要的空段。

混合、初效过滤、表冷、送风机段。

三、板式初效过滤段可拆卸式铝合金框架板式初效过滤器，滤料为无纺布，可以清洗十余次，还可以方便地更换滤料，过滤框重复使用，以降低用户的使用成本。

这种G4效率的过滤器，常用于空调与通风系统的初级过滤，以保护系统中的下一级中效过滤器；也适用于只需一级过滤的简单空调和通风系统。

板式初效过滤段必须设置在以下段体之前：中效袋式过滤段、各种盘管段、电加热段、各种加湿段、进风侧消声段、二次回风段、送风段和风机段。

四、袋式过滤段袋式过滤器分为袋式初效过滤器和袋式中效过滤器。

（一）初效袋式过滤段初效袋式过滤器为可清洗型，滤料为无纺布，这种过滤器可用于空调、通风系统的初级过滤，以保护系统中的下一级中效或其他过滤器；在对空气净化水平要求不很严格的场所，如普通楼堂馆所、超级市场、配电室、需要集中通风的一般工业和公共场所，经初效袋式过滤器处理后的空气可直接送至用风区域。

组合式空调机组各功能段介绍组合式空调是一种由室内机和室外机组成的空调系统。

它们通过管道和电线连接起来，以实现室内空气的循环和调节。

组合式空调机组具有多个功能段，每个功能段都有特定的任务和功能。

以下是对组合式空调机组各功能段的介绍。

1.室外机室外机是组合式空调机组的外部部分，常放置在室外或阳台上。

它主要包括压缩机、冷凝器和风扇。

压缩机是空调系统的核心部件，用于将制冷剂压缩为高温高压气体。

冷凝器用于将高温高压气体冷却为高温高压液体，同时排出室内机吸收的热量。

风扇则用于将热态冷却剂散热到室外空气中。

2.室内机室内机通常安装在室内的天花板上或墙壁上，用于循环和调节室内空气。

它主要包括蒸发器、膨胀阀和风扇。

蒸发器是一个热交换器，通过与制冷剂接触，将室内空气中的热量吸收到制冷剂中。

膨胀阀用于调节制冷剂的流量和压力，确保恰当的制冷效果。

风扇则用于循环室内空气，使室内温度均匀。

3.冷媒管路冷媒管路负责将制冷剂循环从室内机传输到室外机，再从室外机传输回室内机。

它由两根铜管组成，一根用于传输高温高压气体，一根用于传输高温高压液体。

冷媒管路还包括连接室内机和室外机的管道和接头。

4.控制系统控制系统是组合式空调机组的大脑，负责控制和调节系统的运行。

它通常包括温度传感器、压力传感器、电路板和控制面板。

温度传感器和压力传感器用于检测室内和室外的温度和压力，并将这些信号传递给电路板。

电路板处理这些信号，并根据设定值调节压缩机、膨胀阀和风扇的工作状态。

控制面板则允许用户设定和调节温度、湿度和风速等参数。

5.管道系统管道系统由各种管道和接头组成，用于传输制冷剂和空气。

它通过室内外墙或天花板上的孔洞连接室内机和室外机，并将冷热气体和水分从室内空调区域引导到室外环境。

管道系统还包括与其他设备的连接管道，如冷却水管或热水管。

以上是对组合式空调机组各功能段的介绍。

每个功能段在组合式空调机组中起着不可或缺的作用，共同协作以实现室内空气的循环和调节。

什么是组合式空调机组？什么是组合式空调机组组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

组合式空调机组的原理组合式空调机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能的箱体组合式机组。

比如二次回风系统中组装式空调机组的处理过程：新风通过过滤器过滤滤去尘埃和杂物，经一次加热后进入喷水室进行湿热处理，降温除湿后接着与二次回风进行混合。

混合后的空气经二次加热器加热到规定的送风状态点，由送风机经消声器降噪，最后送入室内。

由室内排出的空气经回风管道内设置的消声器降噪，由回风机将一部分空气排除出系统，其余部分作为回风加以利用。

一次回风量和二次回风量由各自的回风阀开度来控制。

实际工程中组合式空调机组的组成由各自的工艺的处理要求而定。

组合式空调机组就是拼装式空调。

有的自带制冷系统，有的自己不带制冷系统（有表冷器），完成所要求的空气处理过程，必须组合过滤、冷却、除湿，加湿等工作段。

组合式空调机组的特点1、模数化结构简单、高效设计是基于以国际化模数尺寸为基础，采用标准部件。

机组断面可根据设计需要制成各种型式，能满足不同场合的应用。

2、外观精致由于采用扣板锁紧专利技术，使所有面板均为平接，表面连续平整、外观清晰流畅无接头。

3、气密性采用高弹性密封条用于面板与框架及其他连接件之间的面密封，保证箱体的漏风量达到欧洲EN1886-1998的标准中的A级要求。

4、经久耐用采用铝质高强度专用型材，高品质的彩色钢板、镀锌钢板，无需焊接。

钢质螺栓、螺钉经过特殊处理，抗腐蚀性能好。

5、防结霜柜架采用新型实用专利，杜绝机组运行时冷桥和凝露现象，框架份铝合金或型钢两种形式，确保机组运行强度。

净化车间组合式空调机组选型组合式净化空调机组选型时，根据净化车间的种类、空气处理方式及焓湿图上的相关参数选择各功能段，并对各功能段进行科学的排序；对于生物洁净室，易采用风机在表冷器前的排列顺序，将表冷器处于正压段，可消除表冷器积水盘内冷凝水不易排出的弊病及因积水而滋生细菌的隐患；排序前应把中效过滤器放在正压段，初效过滤器一般放在负压段。

当新风处理不当时，如只在新风入口装设粗效过滤器，那么进粗效过滤的新风与回风混合后再经过粗效过滤段过滤，这种组合顺序显然不科学；如果把粗过滤段换成中效过滤段，效果较好；若把新回风混合段放在此中效过滤段的后面，效果更好；新风经粗效、中效两级过滤或粗效、中效、亚高效三级过滤后再引入组合式净化空调机组是很科学的理念。

若采用臭氧灭菌段，应放在加湿段的前面，以延长臭氧发生器的寿命；根据机房的设备平面布置图及送、回风管的洞口位置，确定机组的接管方向；机组接管方向的判断，面对表冷器的进风气流，其进、出水管位于左侧的为左接管，位于右侧的为右接管，接管应置于机组的操作面。

风机段的选择，该段中风机的参数及质量至关重要，风量与风压裕量不宜太大，随着施工技术的提高，风管的气密性有很大的提高，故风管系统的漏风系统取下线即可，在选择风机时，风量与压头很难同时满足；在认真进行系统的阻力计算并考虑裕量后，应优先满足压头要求，同时兼顾风量要求；在满足要求的前提下，尽可能选择转速小于等于1450r/min的风机，配置弹簧式减振器，这样可大大降低机组噪声。

净化车间组合式空调机组表冷器的选型，最好根据焓湿图上空气处理曲线上的相关参数和冷水进水口水温等参数进行选型，在工程设计中，有的设计人员图省事套用机组样本上的冷量参数来选型，尽管考虑了安全裕量，但这样做多数不能满足空气处理的要求；试想表冷器排数较少，若增加表冷器的断面面积，其处理冷量会增加，但当湿负荷较大时，显然不能满足处理要求，所以湿负荷较大时，增加表冷器的排数才可满足其处理要求。

组合式空调机组各功能段及执行标准组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

各功能段：1、新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置，如与本样本不一致时，要提供具体开口位置。

在新回风口上可装配调节阀，执行机构有手动、电动和气动三种型式，由用户任选。

2、过滤段有初、中效过滤两种，配有菱形袋式，四峰袋式，也可配用自动卷绕式，滤料用优质涤轮无纺布，并采用过滤器快速装拆机构，压盖显示及报警装置。

3、新排风段（也称平顶分风混合段）本段箱体内设有一次回风阀，阀门前后的箱顶各设一排风口和新风口，并配调节阀，其功能是：当有回风机时，供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时，应关闭一次回风阀，全开排风阀和新风阀。

4、能量回收段供双风机系统中作交叉分风混合和排风能量回收用。

本段箱体内设有一次回风阀，顶部为能量回收器，它是一种利用排风的冷（热）来间接冷却（加热）新风，新风经过板式能量回收装置，可回收排风显热能量的60%左右。

同时，排风和新风不直接接触，特别适用于排除室内有害气体的直流空调系统的能量回收。

作直流系统使用时，应关闭一次回风阀门。

有剧毒气体场所应单独设排风系统，不宜使用该段。

5、中间段（检修段）本段起过渡段的连接和机组内部检修照明用。

在过滤段前，表冷段、加热段、消声段前后均须设中间段.6、二次回风段连接二次回风管用的中间段，顶部可设调节阀门，配有手动、电动或气动调节机构，由用户任选，此段也可各并于送风机段中。

7、表冷段表冷器采用四、六、八排管的铜管串铝箔的结构，铝箔为双翻边波纹边形式，大弯管热交换器减少60%的焊接弯头，提高了热交换功率，先进的机械涨管形式保证了热交换器的接触性能，该热交换器分固定式和旋转式两种，用户可根据需要任选一种，热媒采用蒸汽或热水。

净化空调机组操作规程顺迈医院后勤工程部净化空调操作规程编制日期：第一章功能说明......................................................... 错误!未定义书签。

1.概况........................................................................... 错误!未定义书签。

2.工艺原理 ................................................................... 错误!未定义书签。

3通风设计................................................................... 错误!未定义书签。

4.自动控制 ................................................................... 错误!未定义书签。

第二章操作前准备 ..................................................... 错误!未定义书签。

1.机组构造了解 ........................................................... 错误!未定义书签。

2.机组状况 ................................................................... 错误!未定义书签。

3.风机风阀开、关状态 ............................................... 错误!未定义书签。

4.冷水管路 ................................................................... 错误!未定义书签。

AHU空调系统简介组合式空调机组各段功能说明：1、新风段：新风段主要是接受室外新风，沉淀新风中的杂质；新风阀安装风阀执行器（开关量），与风机联锁。

建议在室外背阴出安装温度传感器，用于回风温度补偿。

2、过滤段：过滤新风的一般为初效（或叫粗效）过滤，主要是过滤体积较大的杂质；回风段之后的过滤器一般为中效过滤器，一般过滤体积较小的杂质；如果是净化空调还会有亚高效和高效过滤段。

所有过滤网前后均应安装压差开关，用于检测过滤网的清洁度，如果堵塞杂质较多，会发出报警信号。

3、回风段：回风段主要适用于混合新风和回风；回风口处的风阀安装风阀执行器（模拟量）用于调节回风量，当室外温度较热或较冷的季节，在保证一定新风量的前提下，尽大限度地利用回风，从而达到节能的目的。

排风口处的排风阀安装风阀执行器，与回风阀执行器连锁，动作方向相反。

回风管路上安装温湿度传感器，用于检测回风的温室度（从而知室内温湿度的平均值），为控制冷水阀、加热阀、电加热和加湿阀提供依据。

4、表冷段：表冷段主要是给送往室内的空气降温，并兼起降温除湿的功能（可选），并且除湿优先。

表冷器的进水口安装温度调节阀（三通），当回风温湿度达到设定要求时，温度调节阀关小或关闭，多余的冷冻水通过第三通路回流，防止调节阀在关小或关闭时阀前后的压差过大而造成其它管件或水泵憋坏，并且影响调节阀的使用寿命。

另外，表冷器表面安装防冻开关用以保护空调设备，与风机、风阀连锁。

5、加热段：加热段冬季使用（或除湿过冷后生温），其工作原理同表冷段。

两管制系统的加热和制冷的表冷器共用。

6、电加热：电加热一般是在当加热段不能满足热量要求或或除湿过冷后生温时使用。

7、加湿段：加湿段作用为防止冬季干燥加湿或特殊工艺要求加湿，加湿方式一般为湿膜加湿或蒸汽加湿。

8、送风段：送风段的作用是向室内送风，又称风机段。

送风口处的风阀一般安装执行器（开关量、可选功能），与风机联锁。

1、空调的各段的使用需根据用户的具体情况而自由组合！2、不同厂家组合顺序不同！。

组合式空调机组各功能段的介绍组合式空调机组是一种将多台空调机组组合而成的空调系统，能够满足大型建筑物或空间的冷暖需求。

它采用模块化设计，根据不同的需求可以组合多个单元，具有较高的适应性和灵活性。

组合式空调机组通常由冷凝器、蒸发器、压缩机、风机、过滤器等多个功能段组成，下面将对各功能段进行详细介绍。

1.冷凝器段：冷凝器是组合式空调机组的热交换部分，它将压缩机压缩出来的高温高压制冷剂通过冷凝器排热，使其温度降低，从而使制冷剂处于冷凝态。

冷凝器通常采用鳍片管结构，通过高速风机吹送外界空气进行换热，将制冷剂的热量散发到室外环境中。

2.蒸发器段：蒸发器位于室内空间，其作用是将冷凝器放出的高压制冷剂经过节流装置压降后进入蒸发器，制冷剂在蒸发器内吸收室内热量，将空气温度降低，从而达到制冷的效果。

蒸发器通常采用翅片管或者冷却盘管的形式，通过室内风机将空气吹过蒸发器的管道，实现蒸发器对空气的冷却作用。

3.压缩机段：压缩机是组合式空调机组的核心部分，它负责将制冷剂从低压状态压缩成高压状态，使其温度和压力升高。

压缩机的选型通常根据空调系统的负荷需求来确定，一般有往复式压缩机和螺杆压缩机两种常见的类型。

压缩机的运行效率、噪音水平以及耐久性等因素对整个系统的性能有着重要的影响。

4.风机段：组合式空调机组通常安装有室内风机和室外风机，它们的主要作用是进行空气的循环和流动。

室内风机通过空气流动，将蒸发器所吸收的室内热量带走，实现空调系统的制冷效果。

室外风机通过吹送外部空气，协助冷凝器将制热剂的热量散发到室外环境中，实现空调系统的制热效果。

风机的选择和调节可以根据空调系统的需求进行调整，以保证系统的稳定运行。

5.过滤器段：过滤器是组合式空调机组中的重要组成部分，它能够过滤空气中的灰尘、污垢、细菌等有害物质，提供清洁的空气供应。

过滤器通常采用多层结构，可以根据需要选择不同级别的过滤器。

过滤器的定期清洗和更换对于保持空气质量和延长机组寿命至关重要。

药厂洁净区车间、实验室配套空调系统空调系统为全空气系统。

各个房间的温度、湿度、洁净度，全部是通过空气系统进行调节。

在风机机组体现所有调节功能。

一、温度调节为加热、制冷、二次加热。

1、一次加热是利用厂区工业蒸汽实现对风机加热段送入蒸汽，蒸汽压力一般为0.3MPa饱和蒸汽，温度为133度（查饱和蒸汽表）。

加热段一般为两个位置设置使用，冬季室外新风通过初效果率段后应先进行一次蒸汽加热。

然后与车间回风进行混合，变成混合风。

2、制冷是利用制冷空调实现对风机表冷段送入冷冻水，7-12度冷冻水，混合风经过中效过滤段过滤后进入风机表冷段进行降低温度。

3、二次加热是混合风通过表冷段后，再经过一次蒸汽加温。

调节到满足室内温度要求，一般夏季24度±2度，冬季22度±2度。

（各个净化级别要的不一样可参考规范）二、加湿调节。

加湿是在二次加热混合风在加湿段通过加湿器把混合风的湿度调节至满足车间生产的湿度要求。

夏季40-60%，冬季30-50%。

完成初效过滤、空气预热、新风回风混合、均流、制冷、二次加热、加湿后送入至车间风管到达的各个功能房间。

其中一部分回风经过回风管回到机组的新风回风会混合段。

实现了车间全部空气调节的全过程。

摘引设计规范3．2．3 医药洁净室(区)的温度和湿度，应符合下列规定：1 生产工艺对温度和湿度无特殊要求时，空气洁净度100、10000级的医药洁净室(区)温度应为20～24℃，相对湿度应为45％～60％；空气洁净度100000级、300000级的医药洁净室(区)温度应为18～26℃，相对湿度应为45%～65%。

2 生产工艺对温度和湿度有特殊要求时．应根据工艺要求确定。

3 人员净化及生活用室的温度，冬季应为16～20℃，夏季应为26～30℃。

3．2. 4 不同空气洁净度等级的医药洁净室(区)之间以及医药洁净室(区)与非洁净室(区)之间的空气静压差不应小于5Pa，医药洁净室(区)与室外大气的静压差不应小于10Pa。
