液压助力转向系统

液压助力转向工作原理
液压助力转向系统是一种通过液压力来帮助驾驶员操纵转向的装置。

它主要由液压泵、液压缸、液压阀等部件组成。

液压助力转向系统的工作原理是利用液压力的放大效应。

当驾驶员转动方向盘时，方向机的齿轮会带动液压泵转动。

液压泵通过齿轮与发动机相连，利用发动机的动力来驱动泵的转动。

液压泵会将液体从液压油箱中吸入，然后通过油管输送到液压缸中。

液体在液压缸中产生压力，推动活塞向相应方向运动。

液压缸的活塞与转向操纵杆相连，通过传递液压力，改变车辆的转向角度。

当液体从液压缸一侧进入，另一侧的液体会被压缩，形成一个阻尼力，从而减小转向时的冲击感。

液压缸中的液体，则通过液压阀控制其流向。

液压阀根据转向操纵杆的转动情况，调节液体进入和流出液压缸的通道，使得液压助力转向系统能够随着驾驶员的操作而快速响应，并提供适当的助力。

整个液压助力转向系统的工作过程是一个闭环控制系统。

液压泵不断地将液体供应给液压缸，而液压阀则通过感应驾驶员对方向盘的操作，调整液体流入和流出液压缸的通道。

这样，液压助力转向系统就能够实现对转向力的放大和控制，从而使驾驶员能够更轻松地操纵转向。

需要注意的是，液压助力转向系统依赖于液压泵的驱动，因此
需要发动机正常运转来提供动力。

此外，系统中的液体也需要定期更换和维护，以确保其正常工作。

动力转向系统的分类动力转向系统主要分为以下几种类型：1. 液压助力转向系统（Hydraulic Power Steering, HPS）：这是最常见的动力转向类型，它通过一个液压泵产生的压力来辅助驾驶员转动方向盘。

当驾驶员转动方向盘时，泵会增加转向系统中的压力，从而减轻驾驶员所需施加的力量。

液压助力转向系统需要一个液压泵，通常由发动机驱动，并且依赖于转向液来传递压力。

2. 电动助力转向系统（Electric Power Steering, EPS）：这种系统使用电动机来提供转向助力，而不是液压泵。

EPS 系统可以根据车速调整助力水平，通常更加高效且对环境友好，因为它们减少了能量消耗和液体泄漏的可能性。

电动助力转向系统也允许更精确的控制，并且可以集成到车辆的其他电子系统中。

3. 电动液压助力转向系统（Electro-Hydraulic Power Steering, EHPS）：这种系统结合了液压和电动助力的特点。

它使用电动机来驱动液压泵，从而减少了对发动机的依赖并提高了能效。

EHPS系统可以在不同的驾驶条件下提供优化的助力。

4. 电动助力随速转向系统（Speed-Sensitive Electric Power Steering, S-EPS）：这是电动助力转向系统的一种，它能够根据车速自动调整助力的大小。

在低速行驶时提供更多的助力，以减轻驾驶员在倒车或停车时的负担；在高速行驶时减少助力，以确保稳定的操控性能。

每种系统都有其独特的优点和应用场景，选择哪一种系统取决于车辆设计、成本考量、性能需求以及对环境影响的关注程度。

随着技术的发展，电动助力转向系统因其高效、节能和易于集成的特点而越来越受到青睐。

液压助力转向系统工作原理液压助力转向系统是一种通过液压原理来辅助驾驶员转向的系统，它在汽车行驶过程中起着至关重要的作用。

在了解液压助力转向系统的工作原理之前，我们先来了解一下液压助力转向系统的组成部分。

液压助力转向系统主要由转向泵、助力器、转向阀和转向缸等组成。

转向泵负责将发动机输出的动力转换成液压能，并向助力器输送液压油；助力器则根据转向阀的信号来调节液压油的流向，从而辅助驾驶员进行转向操作；转向阀根据驾驶员的转向意图来控制液压油的流向，使转向缸产生相应的推力，从而实现车辆的转向。

液压助力转向系统的工作原理可以概括为以下几个步骤，首先，当驾驶员转动方向盘时，转向阀会感知到方向盘的转动，并向助力器发送信号；助力器接收到信号后，会调节液压油的流向，使转向缸产生相应的推力；最后，转向缸的推力会作用于车轮，从而使车辆产生转向效果。

在实际行驶中，液压助力转向系统的工作原理可以更加具体地解释为，当驾驶员转动方向盘时，转向泵会受到方向盘转动的信号，从而输出相应的液压能；助力器会根据转向阀的信号，调节液压油的流向，并产生相应的辅助力；最终，转向缸会受到液压油的推力，从而使车辆产生转向效果。

总的来说，液压助力转向系统的工作原理就是通过液压原理来辅助驾驶员进行转向操作。

它利用了液压能的传递和转换，使驾驶员在转向时更加轻松和便捷。

因此，在汽车行驶中，液压助力转向系统的稳定性和可靠性对于驾驶安全至关重要。

通过对液压助力转向系统工作原理的了解，我们可以更加深入地认识汽车转向系统的运作机制，从而更好地掌握车辆的驾驶技巧。

同时，也可以更好地理解汽车维修保养中液压助力转向系统的相关知识，为车辆的日常维护提供更加有效的帮助。

总之，液压助力转向系统的工作原理是一项重要的汽车技术，它通过液压原理的应用，为驾驶员提供了更加便捷和安全的驾驶体验。

希望通过本文的介绍，能够帮助大家更好地了解液压助力转向系统的工作原理，从而更好地应用于实际的驾驶和维护中。

电动机械式液压助力转向系统 (EPS)电动机械式助力转向系统 (EPS) 与传统液压助力转向机构在转向助力上有所区别。

EPS 通过一个电动伺服马达而非通过一个液压驱动装置对驾驶员提供支持。

只在转向时，此伺服马达才激活。

因此，该伺服马达在直线行驶时不消耗功率。

电动机械式助力转向系统具有下列优点：- 驻车时转向力较低- 集成式、视车速而定的转向助力（伺服转向助力系统）- 转向时冲击较低以及方向盘旋转振动较低- 主动式方向盘复位- 节约燃油达 0.3 l/100 km 并因此降低 CO 2 排放- 不需要液压油电动机械式助力转向系统包含下列装备系列：电动机械式助力转向系统 (EPS)：12 伏特供电（和以前相同）电动机械式助力转向系统 (EPS)，配备一体化主动转向控制 (AL) 和电动马达/变速箱特定组合：由发动机室内的外部起动接线柱进行 12 伏供电电动机械式助力转向系统 (EPS)，配备一体化主动转向控制 (AL) 和电动马达/变速箱特定组合（重量集中在前桥）：由辅助电池、断路继电器和具有 DC/DC 转换器的辅助电池充电装置进行 24 伏特供电显示的为带主动转向控制的电动机械式助力转向系统索引说明索引说明1转向器2转向阻力矩传感器EPS 控制单元4集成有马达位置传感器的伺服马达5EPS 单元部件简短描述将描述电动机械式助力转向系统的下列部件：EPS 单元EPS 单元由下列部件组成：- EPS 控制单元- 集成有马达位置传感器的伺服马达EPS 控制单元是电动机械式助力转向系统的一部分。

EPS 控制单元通过 2 个插头连接与车载网络连接。

转向阻力矩传感器通过另一个插头连接与 EPS 控制单元连接。

在 EPS 控制单元中存储了多条用于伺服助力装置、主动式方向盘复位以及减震特性的特性线。

根据输入端参数计算出的数值与相应的特性线一起得出必要的转向助力。

根据不同的装备系列，为 EPS 单元提供不同的总线端 Kl. 30。

液压转向系统工作原理液压转向系统是汽车的核心控制系统之一，用于控制车辆转向的方向和力度。

下面将介绍液压转向系统的工作原理。

液压转向系统主要由液压助力装置、转向泵、油箱、液压缸、转向阀和传动轴组成。

当驾驶员转动方向盘时，液压助力装置就会感受到这个动作，并通过传输装置将转动的力量传递给转向泵。

转向泵是液压转向系统的核心部分，它通过转子的旋转来产生液压压力，并将压力传递给液压助力装置。

液压助力装置会根据转向泵的压力来调整液压助力的大小，使得驾驶员转动方向盘时感受到适当的力度。

转向阀起到控制液压助力装置的作用。

它会根据驾驶员的转向动作来控制液压助力装置的工作状态，从而实现车辆转向。

转向阀可以根据转向盘的转动方向和力度来判断驾驶员的意图，并将相应的信号传递给液压助力装置。

液压转向系统的工作原理可以概括为以下几个步骤：1. 驾驶员转动方向盘：当驾驶员转动方向盘时，转向阀会感知到这个动作，并向液压助力装置发送转向信号。

2. 液压助力装置接收信号：液压助力装置接收到转向阀发送的信号后，会根据信号的大小来调整液压助力的力度。

3. 转向泵产生液压压力：转向泵开始工作，通过旋转转子来产生液压压力，并将压力传递给液压助力装置。

4. 液压助力作用：液压助力装置根据转向泵的压力调整液压助力的大小，并将适当的力度传递给转向阀。

5. 转向阀控制液压助力装置的工作状态：根据驾驶员的转向动作，转向阀会控制液压助力装置的工作状态，使车辆实现转向。

通过以上步骤，液压转向系统能够提供驾驶员所需的力度，帮助驾驶员轻松控制车辆的转向。

同时，液压转向系统还能根据不同的驾驶条件和速度来调整液压助力的大小，以提供更好的驾驶体验。

汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是现代汽车上常见的一种转向系统，它通过液压力来辅助驾驶员进行转向操作。

由于使用频繁和长时间的工作，液压动力转向系统常常会出现一些故障。

下面将介绍几种常见的故障、诊断方法和排除方法。

1. 转向助力失效：当液压动力转向系统无法提供正常助力时，驾驶员会感到转向更加困难和费力。

这可能是由于液压泵、转向助力缸、液压油或管路等部件的故障造成的。

诊断方法：首先检查转向助力油箱中的液压油是否够量，如果不够，及时添加；接着检查转向助力泵是否正常工作，可以通过观察泵的运转和噪音来判断；最后检查液压油管路是否有泄漏。

排除方法：如果液压油不够，及时添加足够的液压油；如果转向助力泵有故障，需要更换新的泵；如果液压油管路有泄漏，需要修复或更换泄漏处的部件。

2. 转向失真：当转向时出现抖动、跑偏或不正常转向时，可能是由于前轮的角度失调或转向系统的故障造成的。

诊断方法：首先检查前轮的角度是否正常，需要根据车辆手册调整前轮的位置；接着检查是否有零部件损坏或磨损，如球头、转向机等；最后检查是否有松动或变形的部件。

排除方法：如果前轮的角度失调，需要调整前轮的位置；如果有零部件损坏或磨损，需要更换新的零部件；如果有松动或变形的部件，需要修复或更换。

3. 转向不灵敏：当转向时出现转向不灵敏或迟钝时，可能是由于转向助力油中有空气或污染物，或者转向助力缸有堵塞或故障造成的。

诊断方法：首先检查转向助力油的质量，如果发现有空气或污染物，需要更换新的转向助力油；接着检查转向助力缸是否堵塞，可以通过拆卸转向助力缸进行清洗或更换。

总结：汽车液压动力转向系统常见的故障包括转向助力失效、转向失真和转向不灵敏等。

在诊断和排除时，需要细心观察和检查液压油、转向助力泵、前轮位置、零部件损坏、松动或变形等方面的问题，并及时采取相应的修复措施。

定期保养和清洗液压动力转向系统是预防故障的重要措施。

机械液压助力转向系统是一种常见的汽车转向系统，其检修步骤如下：
1. 检查液压助力转向系统的外观，查看是否有明显的破损、泄漏或其他损坏迹象。

2. 检查液压助力转向系统的油液水平。

液压助力转向系统需要使用专用的液压油，检查油液是否充足，若不足需添加。

3. 检查液压助力转向泵。

液压助力转向泵是系统中的关键部件，需要检查泵体是否有裂纹或泄漏，同时检查泵的转动是否顺畅。

4. 检查液压助力转向油缸。

液压助力转向油缸负责将液压能转化为机械能，检查油缸是否有泄漏、磨损等问题，同时检查油缸的活塞和活塞杆是否运动顺畅。

5. 检查液压助力转向管路和接头。

管路和接头连接液压助力转向系统的各个部件，需要检查是否有破损、泄漏等问题。

6. 检查液压助力转向系统的压力流量控制阀体。

压力流量控制阀体负责调节液压助力转向系统的压力和流量，需要检查阀体是否有破损、泄漏等问题。

7. 检查V型传动皮带。

V型传动皮带负责传递液压泵的动力，需要检查皮带是否有磨损、裂纹等问题，同时检查皮带张紧度是否合适。

8. 检查储油罐。

储油罐是液压助力转向系统的油液储存部件，需要检查储油罐是否有破损、泄漏等问题。

9. 进行故障诊断与排除。

根据检查结果，对液压助力转向系统进行故障诊断与排除，确保系统正常工作。

10. 最后，对液压助力转向系统进行润滑和清洁，确保系统内部清洁无杂质。

电控液压助力转向系统工作原理
电控液压助力转向系统是一种现代化的转向系统，它采用了电子控制
技术和液压助力技术相结合的方式，能够为驾驶员提供更加轻松、舒
适的驾驶体验。

下面我们来详细了解一下电控液压助力转向系统的工
作原理。

电控液压助力转向系统主要由三个部分组成：电子控制单元、液压助
力装置和转向机构。

其中，电子控制单元是整个系统的核心部件，它
通过感应车辆的转向动作和速度信号，控制液压助力装置的工作状态，从而实现对转向机构的控制。

当驾驶员转动方向盘时，方向盘上的传感器会感应到转向动作，并将
信号传递给电子控制单元。

电子控制单元根据接收到的信号，计算出
转向机构所需的液压助力大小和方向，并通过液压助力装置向转向机
构提供相应的液压助力。

液压助力装置由液压泵、液压缸和液压阀组成，它能够将驾驶员施加在方向盘上的力量转化为液压能量，从而为
转向机构提供足够的助力。

转向机构是整个系统的最终执行部件，它通过转动前轮实现车辆的转向。

当液压助力装置向转向机构提供液压助力时，转向机构会根据液
压助力的大小和方向，转动前轮实现车辆的转向。

同时，转向机构还
会将转向动作的反馈信号传递给电子控制单元，以便系统能够及时调
整液压助力的大小和方向，从而保证驾驶员的转向操作更加精准和舒适。

总的来说，电控液压助力转向系统是一种高效、智能化的转向系统，
它能够根据驾驶员的转向操作和车辆的行驶状态，自动调整液压助力
的大小和方向，从而为驾驶员提供更加轻松、舒适的驾驶体验。

同时，该系统还具有响应速度快、稳定性好、可靠性高等优点，已经成为现
代汽车转向系统的主流技术之一。

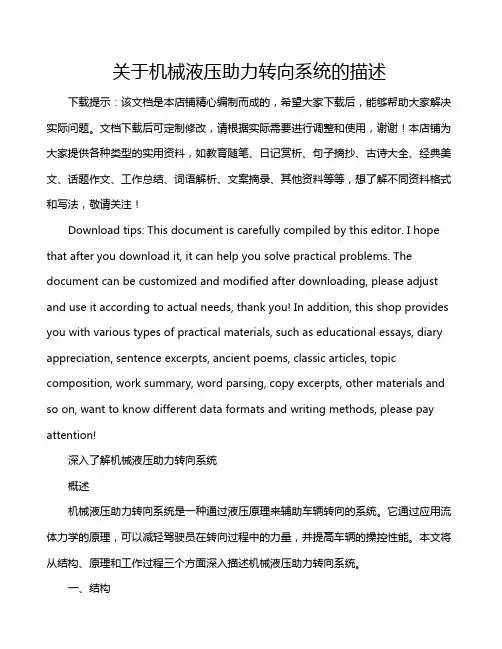

关于机械液压助力转向系统的描述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!深入了解机械液压助力转向系统概述机械液压助力转向系统是一种通过液压原理来辅助车辆转向的系统。

液压助力转向系统工作原理
液压助力转向系统是一种常用于汽车上的转向辅助装置，通过利用液体的压力来帮助驾驶员更轻松地转动方向盘。

该系统一般由液压泵、液压缸、液压储油罐和液压油管组成。

液压助力转向系统的工作原理如下：
1. 液压泵：液压泵由发动机驱动，通过带动液压泵的转子产生液压油流，油流的压力由发动机的转速决定。

2. 液压油管：液压泵通过液压油管将压力传递给液压缸。

3. 液压缸：液压缸一端连接着液压油管，另一端连接着转向机构。

液压缸内部有一个活塞，当液压油进入液压缸时，活塞会被推动。

4. 转向机构：转向机构与车轮相连，负责实现车辆的转向。

液压缸推动活塞时，会通过转向机构把力传递到车轮上。

当驾驶员转动方向盘时，转向机构会通过传感器感知到方向盘的变化。

这时液压泵开始工作，将液压油推送到液压缸中。

液压缸中的活塞受到液压油的力推动，力会通过转向机构传递到车轮上，使车辆转向。

液压助力转向系统的优点是可以大大减小驾驶员在转向时所需的力道，提高了驾驶的舒适性和灵活性。

同时，该系统还可以根据驾驶员的转向力道调整液压泵的输出压力，使驾驶员感觉到更自然和顺畅的转向操作。

总的来说，液压助力转向系统通过利用液压力量减小驾驶员的转向力度，提高了驾驶的便利性和操控性。
