九年级数学下册投影同步测试(新版)新人教版

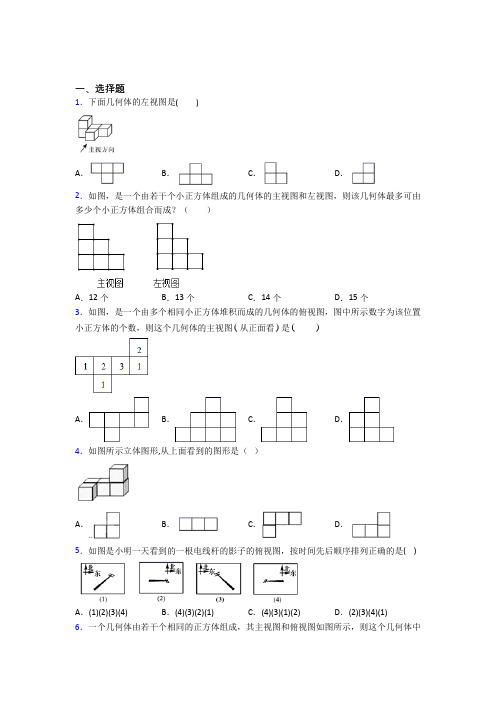

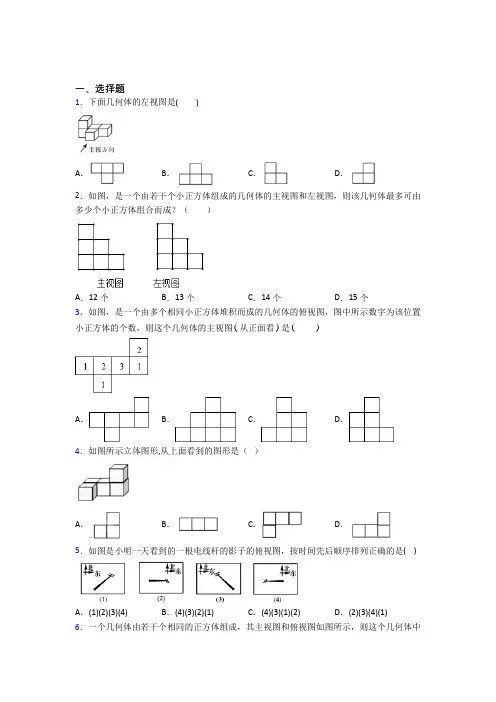

一、选择题1．下面几何体的左视图是( )A．B．C．D．2．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（）A．12个B．13个C．14个D．15个3．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．4．如图所示立体图形,从上面看到的图形是（）A．B．C．D．5．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)6．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．67．如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变8．下列几何体各自的三视图中，有且仅有．．．．两个视图相同的是（）A．①②B．②③C．①④D．②④9．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．10．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．11．如图是有一些相同的小正方体构成的立体图形的三视图．这些相同的小正方体的个数是（）A．4 B．5 C．6 D．712．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题13．如图是由几个相同的小正方体搭建而成的几何体的主视图和俯视图，则搭建这个几何体所需要的小正方体至少为____个.14．如图，一根直立于水平地面的木杆AB在灯光下形成影子AC（AC＞AB），当木杆绕点A按逆时针方向旋转，直至到达地面时，影子的长度发生变化．已知AE＝5m，在旋转过程中，影长的最大值为5m，最小值3m，且影长最大时，木杆与光线垂直，则路灯EF的高度为_____ m．15．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.16．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．17．一个几何体的主视图和俯视图如图所示，若这个几何体最多有a个小正方体组成，最少有b个小正方体组成，则a＋b＝_____．18．如图为一个长方体，则该几何体主视图的面积为______cm2.19．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．20．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题21．（1）如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）22．如图是由6个边长为1同样大小的小正方体搭成的几何体；（1）请你在网格中分别画出它的从左面看和从上面看的图形；（2）请求出这个几何体的表面积是多少．23．把棱长为1cm的若干个小正方体摆放成如图所示的几何体，然后在露出的表面上涂上颜色(不含底面)()1该几何体中有多少个小正方体？()2画出从正面看到的图形；()3写出涂上颜色部分的总面积.24．把边长为1的10个相同正方体摆成如图的形式．(1)画出该几何体的主视图、左视图、俯视图；(2)试求出其表面积(包括向下的面)；(3)如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多．．可以再添加个小正方体．25．如图，是由8个大小相同的小正方体组合成的简单几何体.（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图：（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和主视图不变，那么请画出添加小正方体后所得几何体所有可能的左视图.26．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【分析】根据三视图的定义，从左边观察可得.【详解】从左面看可得到左边有2个正方形，右边有1个正方形．故选:C．【点睛】考核知识点：三视图.注意观察的方向.2．C解析：C【分析】根主视图和左视图可知，考虑俯视图的情况，得到每个位置最多可摆小正方体的个数，相加即可．【详解】由主视图和左视图可知，俯视图可为3×3正方形，每个位置上最多可摆正方体的个数如图所示：因此，最多可由14个正方体搭建而成，故选：C．【点睛】此题考查了几何体三视图的应用问题，根据三视图求几何体的小正方体最多或最少个数，解题的关键是根据三视图得出几何体结构特征．3．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．4．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．5．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．6．C解析：C【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选C．【点睛】本题主要考查了由三视图判断几何体，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题的关键.7．D解析：D【解析】试题分析：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．【考点】简单组合体的三视图．8．D解析：D【分析】逐个分析几何体的三视图，作出解答．【详解】解：正方体的三个视图都是正方形，三棱台的三个视图都不同，所以①③都不满足题意；圆锥的正视图、左视图都是等腰三角形，俯视图是有圆心的圆，满足题意；正四棱锥正视图、侧视图都是等腰三角形，俯视图是正方形和两条对角线，满足题意．故选D【点睛】本题考查几何体的三视图，掌握各立体图形的特点以及三视图的概念是解题的关键．9．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．10．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．11．B解析：B【解析】根据题意可知：第一行第一列只能有1个正方体，第二列有3个正方体，第一行第3列有1个正方体，共需正方体1+3+1=5．故选B．12．A解析：A【解析】解：此立体图形从正面看所得到的图形为矩形，里面有一条竖线且为实线，故选A．点睛：此题主要考查了简单几何体的三视图，关键是注意所有的看到的棱都应表现在三视图中．二、填空题13．8【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】由俯视图可知：底层最少有5个小立方体由主视图可知：第二层最少有2个小立方体第三层最少有1个小正方体∴搭成这个几何体的小正方体的个数最少解析：8【分析】主视图、俯视图是分别从物体正面、上面看，所得到的图形．【详解】由俯视图可知：底层最少有5个小立方体，由主视图可知：第二层最少有2个小立方体，第三层最少有1个小正方体，∴搭成这个几何体的小正方体的个数最少是5+2+1=8(个)．故答案为8【点睛】考查了由三视图判断几何体的知识，根据题目中要求的以最少的小正方体搭建这个几何体，可以想象出左视图的样子，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”很容易就知道小正方体的个数．14．75【解析】试题解析：7.5【解析】试题当旋转到达地面时，为最短影长，等于AB，∵最小值3m，∴AB=3m，∵影长最大时，木杆与光线垂直，即AC=5m，∴BC=4，又可得△CAB∽△CFE，∴BC AB=，EC EF∵AE=5m，∴43=，10EF解得：EF=7.5m.故答案为7.5.点睛：相似三角形的性质：相似三角形的对应边成比例.15．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.16．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.17．12【分析】结合主视图和俯视图分别求出ab的值随之即可解答【详解】解：结合主视图和俯视图可知左边后排最多有3个左边前排最多有3个右边只有一层且只有1个所以图中的小正方体最多7块结合主视图和俯视图可知解析：12【分析】结合主视图和俯视图分别求出a,b的值，随之即可解答.【详解】解：结合主视图和俯视图可知，左边后排最多有3个，左边前排最多有3个，右边只有一层，且只有1个，所以图中的小正方体最多7块，结合主视图和俯视图可知，左边后排最少有1个，左边前排最多有3个，右边只有一层，且只有1个，所以图中的小正方体最少5块，所以a＋b＝12.【点睛】本题考查组合体的三视图，熟悉掌握根据图像获取信息是解题关键.18．20【分析】根据从正面看所得到的图形即可得出这个几何体的主视图的面积【详解】解：该几何体的主视图是一个长为5宽为4的矩形所以该几何体主视图的面积为20cm2故答案为：20【点睛】本题考查了三视图的知解析：20【分析】根据从正面看所得到的图形，即可得出这个几何体的主视图的面积．【详解】解：该几何体的主视图是一个长为5，宽为4的矩形，所以该几何体主视图的面积为20cm2．故答案为：20．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．19．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则解析：18+【分析】先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可．【详解】解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC中，作AD⊥BC于D，则BD=1BC=1 2，在t ABDR△中，∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．20．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题21．（1）主，俯；（2）207.36cm 2【分析】（1）根据三视图的定义解答即可；（2）所求组合几何体的表面积=长方体的表面积+圆柱的侧面积，据此代入数据计算即可．【详解】解：（1）如图所示：；故答案为：主，俯；（2）组合几何体的表面积=2×（8×5+8×2+5×2）+4×π×6=2×66+24×3.14=207.36（cm2）．【点睛】本题考查了几何体的三视图和几何体表面积的计算，正确理解题意、熟练掌握基本知识是关键．22．（1）见解析；（2）这个几何体的表面积是24．【分析】（1）根据三视图的画法解答；（2）从左面、右面看各有4个面，从上面、下面看各有5个面，从前面、后面看各有3个面，由此计算表面积.【详解】（1）（2）从左面、右面看各有4个面，从上面、下面看各有5个面，从前面、后面看各有3个面，每个小正方形的面积为1，+++++⨯=，∴(445533)124答：这个几何体的表面积是24．【点睛】此题考查几何体的三视图的画法，求几何体表面积，正确掌握几何体的三视图是解题的关键.23．（1）14个；（2）见解析；（3）33cm2【分析】（1）该几何体中正方体的个数为最底层的9个，加上第二层的4个，再加上第三层的1个；（2）主视图从上往下三行正方形的个数依次为1，2，3；（3）涂上颜色部分的总面积可分上面，前面，后面，左面，右面，相加即可．【详解】解：（1）该几何体中正方体的个数为9+4+1=14个；（2）；（3）前面，后面，左面，右面分别有1+2+3=6个面，上面有1+3+5=9个面，共有6×4+9=33个面所以，涂上颜色部分的总面积是：1×1×33=33（cm2）．【点睛】考查几何体三视图的画法及有关计算；有规律的找到正方体的个数和计算露出部分的总面积是解决本题的关键．24．（1）见解析；（2）38；（3）4.【分析】（1）根据三视图的画法画出三视图即可；（2）分别求出前后左右上下一共有几个面，再计算它们的和即可；（3）保持这个几何体的左视图和俯视图不变，可以在第二层第二排（从左向右数）的小正方体上放置1个小正方体，第三排小正方体上放2个小正方体，在第三层第三排的小正方体上放1个小正方体，再计算放置小正方体的和即可.【详解】(1) 该几何体的主视图、左视图、俯视图如图所示：(2)该几何体表面积为6+6+6+6+7+7=38；(3) 要保持这个几何体的左视图和俯视图不变，可以在第二层第二排（从左向右数）的小正方体上放置1个小正方体，第三排小正方体上放2个小正方体，在第三层第三排的小正方体上放1个小正方体，所以可放置小正方体的个数为1+2+1=4.【点睛】本题考查组合体的三视图，解题的关键是计算出当左视图和俯视图不变时，可以在每一层上放置的小正方体数.25．（1）详见解析；（2）详见解析.【分析】(1)左视图有两列,小正方形的个数分别是3，1;俯视图有两排，上面-排有4个小正方形，下面一排有2个小正方形;(2) 根据题意可得此正方体应该添加在前排第2个小正方体上，进而可得左视图.【详解】（1）如图所示；（2）添加后可得如图所示的几何体:左视图分别是:【点睛】此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、顶点都体现出来,看得见的轮廓线都画成实线，看不见的画成虚线,不能漏掉.本题画几何体的三视图时应注意小正方形的数目及位置.26．（1）见解析；（2）24；（3）1，4，1；1，1，4；4，1，1，见解析【分析】（1）从正面看到的图形是两列，第一列有两个正方形，第二列有三个正方形；从左面看有两列，第一列有三个正方形，第二列有一个正方形．（2）根据三视图可以求出表面积，（3）要使表面积最大，则需满足两正方体重合的最少，将其中的两个位置各放1个，其余都放在剩下的位置上即可．【详解】解：（1）这个几何体的主视图和左视图如图所示：（2）俯视图知：上面共有3个小正方形，下面共有3个小正方形；由左视图知：左面共有4个小正方形，右面共有4个正方形；由主视图知：前面共有5个小正方形，后面共有5个正方形，故可得表面积为：2×（3+4+5）＝24；（3）要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：【点睛】考查简单几何体的三视图，从三个方向看物体的形状实际就是从三个方向的正投影所得到的图形．。

第二十九章投影与视图29.1投影第1课时投影知能演练提升能力提升1.下列四幅图形中,表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是()2.如图,树是小明昨天画的一幅画的一部分,则小明创作这幅画的时间大约在()A.早上8点B.中午12点C.下午4点D.不能确定3.如图,晚上小明在灯下散步,在小明由A处走到B处这一过程中,他在地上的影子()A.逐渐变短B.逐渐变长C.先变短,再变长D.先变长,再变短4.如图,一根直立于水平地面上的木杆AB在灯光下形成影子,当木杆绕点A按逆时针方向旋转直至到达地面时,影子的长度发生变化.设AB垂直于地面时的影长为AC(假定AC>AB),影长的最大值为m,最小值为n,则下列结论:①m>AC;②m=AC;③n=AB;④影子的长度先增大后减小.其中正确结论的序号是.5.小军晚上到新世纪广场去玩,他发现有两人的影子一个向东,一个向西,于是他肯定地说:“广场上的一盏路灯一定位于两人.”6.两棵树及其影子的情形如图所示.(1)哪个图反映了在阳光下的情形?哪个图反映了在路灯下的情形?(2)你是用什么方法判断的?(3)请画出图中表示小丽影长的线段.①②7.如图,小明家楼边立了一根长为4 m的竹竿,小明在测量竹竿的影子时,发现影子不全落在地面上,有一部分落在楼房的墙壁上(如图),小明测出它落在地面上的影子长为2 m,落在墙壁上的影子长为1 m.此时,小明想把竹竿移动位置,使其影子刚好不落在墙上.试问:小明应把竹竿移到什么位置?(要求竹竿移动距离尽可能小)8.与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子(如图),树影是路灯灯光形成的.你能确定此时路灯光源的位置吗?创新应用9.如图,在一面与地面垂直的围墙的同一侧有一根高10 m的旗杆AB和一个高度未知的电线杆CD,它们都与地面垂直.为了测得电线杆的高度,一个小组的同学进行了如下测量:某一时刻,在太阳光的照射下,旗杆落在围墙上的影子EF=2 m,落在地面上的影子BF=10 m;而电线杆落在围墙上的影子GH=3 m,落在地面上的影子DH=5 m.依据这些数据,该小组的同学计算出了电线杆的高度.(1)该小组的同学在这里利用的是投影的有关知识进行计算的;(2)试计算出电线杆的高度,并写出计算的过程.1.A太阳光线是平行的,同一地点同一时刻树与影长的比应是一样的,影子的方向也应相同.2.C3.C路灯的光线可以看成是从一个点发出的,所产生的投影为中心投影.过灯所在的位置点及小明头顶作射线与地面相交,交点到小明脚跟的距离就是影长.如图,根据画出的每个位置的影长容易发现:小明从A到B的影子变化可分为两个阶段:A→M影子越来越短,M→B影子越来越长,因此从A→B影子先变短,再变长,故选C.4.①③④当木杆绕点A按逆时针方向旋转时,如图所示,当AB与光线BC垂直时,m最大,则m>AC,故①成立,②不成立;最小值为AB与底面重合时,即n=AB,故③成立;由上可知,影子的长度先增大后减小,④成立.5.之间6.解(1)题图①反映了在阳光下的情形,题图②反映了在路灯下的情形.(2)题图①中的光线是平行的,题图②中的光线相交于一点.(3)如图,AB,EF分别是表示小丽在阳光下和路灯下影长的线段.①②7.解设影子刚好不落在墙上时的影长为x m,则4-12=4x,x=83,所以小明应把竹竿移到离墙83m的位置.8.解能,如图.9.解(1)平行.(2)过点E作EM⊥AB于点M,过点G作GN⊥CD于点N,则MB=EF=2 m,ND=GH=3 m,ME=BF=10 m,NG=DH=5 m,所以AM=AB-MB=10-2=8(m),由平行投影可知,AMME =CNNG,即810=CD-35,解得CD=7 m,即电线杆的高度为7 m.第2课时正投影知能演练提升能力提升1.有一个热水瓶如图所示,平行光线从正前方照射得到它的正投影是()2.下列投影一定不会改变△ABC的形状和大小的是()A.中心投影B.平行投影C.正投影D.当△ABC平行于投影面时的正投影3.在一个晴朗的上午,小丽拿着一块矩形木板在阳光下做投影试验,矩形木板在地面上形成的投影不可能是()4.在太阳光下,转动一个正方体,观察正方体在地面上投下的影子,那么这个影子最多可能是()A.四边形B.五边形C.六边形D.七边形5.正方形在太阳光的投影下得到的几何图形一定是()A.正方形B.平行四边形或一条线段C.矩形D.菱形6.在太阳光照射下,如图所示的图形中,哪些可以作为正方体的影子,将光源改为灯光将如何?7.一个圆柱的轴截面平行于投影面,圆柱的正投影是边长为4的正方形,求圆柱的体积和表面积.创新应用8.如图,已知一纸板的形状为正方形ABCD,AD,BC与投影面平行,AB,CD与投影面不平行.(1)画出它的正投影A1B1C1D1;(2)若其边长为10 cm,∠ABB1=45°(点B1与点B是对应点),求正投影A1B1C1D1的面积.能力提升1.A2.D3.A4.C最多可能是如图所示的六边形ABCDEF.5.B6.解(1)(2)可作为太阳光照射下的影子;(1)(2)(3)可作为灯光照射下的影子.7.解因为圆柱的轴截面平行于投影面,圆柱的正投影是边长为4的正方形,所以圆柱的底面半径为2,高为4.所以圆柱的体积是π×22×4=16π,圆柱的表面积是2×π×22+4π×4=24π.创新应用8.解(1)正投影A1B1C1D1如图所示.(2)如图,过点A作AH⊥BB1于点H.∵∠ABB1=45°,∴△ABH是等腰直角三角形,∴AH=√2AB=5√2 cm,2∴A1B1=AH=5√2 cm.∵A1D1=AD=10 cm,∴矩形A1B1C1D1的面积=A1B1·A1D1=5√2×10=50√2(cm2).即正投影A1B1C1D1的面积是50√2 cm2.。

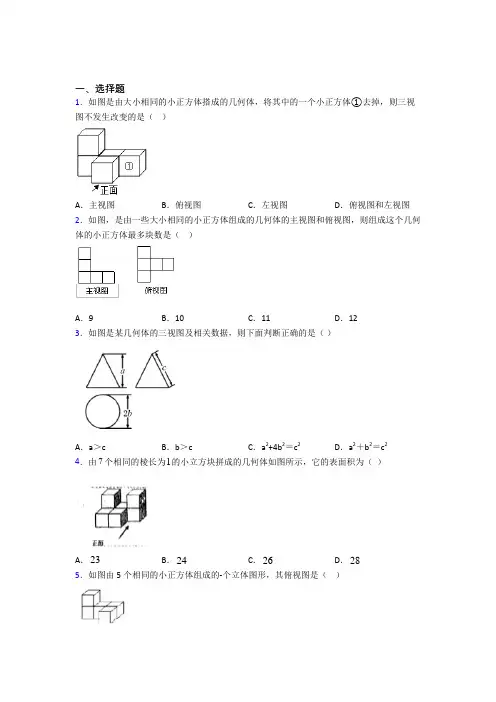

一、选择题1．如图是由大小相同的小正方体搭成的几何体，将其中的一个小正方体①去掉，则三视图不发生改变的是（）A．主视图B．俯视图C．左视图D．俯视图和左视图2．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．123．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c24．由7个相同的棱长为1的小立方块拼成的几何体如图所示，它的表面积为（）A．23B．24C．26D．285．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A ．B ．C ．D ．6．由m 个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m 能取到的最大值是（ ）A ．6B ．5C ．4D ．37．下列说法错误的是（ ）A ．高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长B ．对角线互相垂直的四边形是菱形C ．方程x 2＝x 的根是x 1＝0，x 2＝1D ．对角线相等的平行四边形是矩形8．如图所示立体图形,从上面看到的图形是（ ）A ．B ．C ．D ． 9．如图，阳光从教室的窗户射入室内，窗户框AB 在地面上的影子长DE ＝1.8m ，窗户下沿到地面的距离BC ＝1m ，EC ＝1.2m ，那么窗户的高AB 为（ ）A ．1.5mB ．1.6mC ．1.86mD ．2.16m10．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x + 11．如图，路灯距地面 8m ，身高 1.6m 的小明从点 A 处沿 AO 所在的直线行走 14m 到点 B 时，人影长度 ()A ．变长 3.5mB ．变长 2.5mC ．变短 3.5mD ．变短 2.5m 12．如图，用八个同样大小的小立方体粘成一个大正方体，得到的几何体从正面、从左面和从上面看到的形状图如图，若小明从八个小立方体中取走若干个，剩余小立方体保持位置不动，并使得到的新几何体从三个方向看到的形状图不变，则他取走的小立方体最多可以是（ ）A ．0个B ．1个C ．4个D ．3个二、填空题13．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．14．如图，用棱长为1cm 的小立方块组成一个几何体，从正面看和从上面看得到的图形如图所示，则这样的几何体的表面积的最小值是__cm 2．15．一个几何体由若干大小相同的小立方块搭成，如图所示的分别是从它的正面、左面看到的图形，则搭成该几何体最多需要__个小立方块.16．如图是由几个小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有________个小立方块．17．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.18．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数最多有_________个．19．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.20．写出两个三视图形状都一样的几何体：__________、__________．三、解答题21．（1）如右图，已知A、B、C是由边长为1的小正方形组成网格纸上的三个格点，根据要求在网格中画图．①画线段BC；②过点A画BC的平行线AD；③在②的条件下，过点C画直线AD的垂线，垂足为点E．（2）下图是由10个相同的小立方块搭成的几何体，请在下面方格纸中画出它的主视图．22．（1）如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）23．（1）根据如图（1）所示的主视图、左视图、俯视图，这个几何体的名称是 .（2）画出如图（2）所示几何体的主视图、左视图、俯视图.24．树AB和木杆CD在同一时刻的投影如图所示，木杆CD高2m，影子DE长3m；若树的影子BE长7m，则树AB高多少m？25．一个几何体由若干个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置上小立方块的个数.画出从正面和从左面看到的这个几何体的形状图.26．如图是由几个边长为1个单位的正方体搭成的几何体.(1)请画出这个几何体的三视图;(2)这个几何体的体积为______个立方单位;(3)若保持上述正方体搭成的几何体的俯视图不变，各位置的正方体个数可以改变(正方体的总数目不变),则搭成的几何体的表面积最大为_____个平方单位.【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【分析】利用结合体的形状，结合三视图可得出主视图没有发生变化．【详解】解：主视图由原来的三列变为两列；俯视图由原来的三列变为两列；左视图不变，依然是两列，左起第一列是两个小正方形，第二列底层是一个小正方形．故选：C．【点睛】本题考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题的关键．2．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．3．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．4．D解析：D【分析】从6个方向数正方形的个数，再加上层中间的两个表面，从而得到几何体的表面积．【详解】它的表面积=5+5+5+5+3+3+2=28．故选：D．【点睛】本题考查了几何体的表面积：几何体的表面积=侧面积+底面积（上、下底的面积和）．5．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．6．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．7．B解析：B【分析】根据中心投影的性质、菱形的判定定理、矩形的判定定理及解一元二次方程的方法对各选项进行判断即可.【详解】A.高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长，正确，不符合题意，B.对角线互相垂直且平分的四边形是菱形，故该选项错误，符合题意，C.方程x2＝x的根是x1＝0，x2＝1，正确，不符合题意，D. 对角线相等的平行四边形是矩形，正确，不符合题意，故选B.【点睛】本题考查中心投影的性质、菱形和矩形的判定及解一元二次方程，熟练掌握相关性质及判定定理是解题关键.8．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ． 故选A ． 10．A解析：A【分析】由主视图和左视图的宽为x ，结合两者的面积得出俯视图的长和宽，从而得出答案．【详解】∵S 主=x 2+2x =x （x +2），S 左=x 2+x =x （x +1），∴俯视图的长为x +2，宽为x +1，则俯视图的面积S 俯=（x +2）（x +1）=x 2+3x +2．故选A ．【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．11．C解析：C【分析】小明在不同的位置时，均可构成两个相似三角形，可利用相似比求人影长度的变化．【详解】解：设小明在A 处时影长为x ，AO 长为a ，在B 处时影长为y ．∵AC ∥OP ，BD ∥OP ，∴△ACM ∽△OPM ，△BDN ∽△OPN ，∴ACMA OP MO ，BD BN OP ON ，则1.68xx a，1.6148yy a∴x＝14a，y＝14a-3.5，∴x−y＝3.5，故变短了3.5米．故选：C．【点睛】本题考查的是相似三角形在实际生活中的应用，根据题意得出相似三角形，再利用相似三角形的对应边成比例求解是解答此题的关键．12．C解析：C【解析】【分析】根据三视图不变，可知可以把1、4号小正方体下面的两个小正方体去掉，再把第二层的2、3号小正方体去掉，最多去掉四个.【详解】由于从八个小立方体中取走若干个，剩余小立方体保持原位置不动，并使得到的新几何体的三视图不变，所以这个正方体可以把1、4号小正方体下面的两个小正方体去掉，再把2、3号小正方体去掉(或最底层2、3号小正方体下面的两个小正方体去掉，再把第二层的1、4号小正方体去掉)，即可得取走的小立方体最多可以是4个．故选：C【点睛】本题考查了学生的观察能力和对几何体三种视图的空间想象能力，根据三视图确定几何体的形状是解决本题的关键．二、填空题13．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.14．34【分析】易得这个几何体共有3层由俯视图可得第一层正方体的个数由主视图可得第二层和第三层最少或最多的正方体的个数相加即可【详解】搭这样的几何体最少需要6+2+1=9个小正方体最多需要6+5+2=1解析：34【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】搭这样的几何体最少需要6+2+1=9个小正方体，最多需要6+5+2=13个小正方体；故最多需要13个小正方体，最少需要9个小正方体．最少的小正方体搭成几何体的表面积是（6+6+5）×2=34．故答案为34；【点睛】本题考查由三视图判断几何体，做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．15．14【解析】试题解析：14【解析】试题根据主视图和左视图可得：搭这样的几何体最多需要6+3+5=14个小正方体；故答案为14．点睛：主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．16．9【解析】试题解析：9【解析】试题∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个.所以本题的正确答案应为9个.17．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．18．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或2 解析：10．【分析】根据俯视图和主视图，确定每一层正方体可能有的个数，最后求和即可．【详解】解：从俯视图可以看出，下面的一层有6个，由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个，另一个上放1或2个．所以小立方块的个数可以是628+=个，6219++=个，62210++=个．所以最多的有10个．故答案为10．【点睛】本题主要考查了通过三视图确定立方体的数量，正确理解俯视图和主视图以及较好的空间想象能力是解答本题的关键．19．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．20．球；正方体【分析】找到从物体正面左面和上面看得到的图形全等的几何体即可答案不唯一【详解】解：三视图形状都一样的几何体为球正方体故答案为球正方体（答案不唯一）【点睛】考查三视图的有关知识注意三视图都相解析：球；正方体.【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可,答案不唯一，【详解】解：三视图形状都一样的几何体为球、正方体.故答案为球、正方体（答案不唯一）.【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体.三、解答题21．（1）①见解析；②见解析；③见解析；（2）见解析【分析】（1）①根据线段的定义画图即可；②根据网格特点和平行线的定义画图即可；③根据网格特点和垂线的定义画图即可；（2）主视图有3列，左侧一列有3层，中间一列有2层，右侧一列有1层；【详解】（1）①如图所示；②如图所示；③如图所示；（2）如图所示，【点睛】本题考查了线段、平行线、垂线的画法，以及三视图的画法，熟练掌握三视图的画法是解答本题的关键．22．（1）主，俯；（2）207.36cm2【分析】（1）根据三视图的定义解答即可；（2）所求组合几何体的表面积=长方体的表面积+圆柱的侧面积，据此代入数据计算即可．【详解】解：（1）如图所示：；故答案为：主，俯；（2）组合几何体的表面积=2×（8×5+8×2+5×2）+4×π×6=2×66+24×3.14=207.36（cm2）．【点睛】本题考查了几何体的三视图和几何体表面积的计算，正确理解题意、熟练掌握基本知识是关键．23．（1）球（体）；（2）见解析【分析】（1）根据三视图都是圆，可得几何体为球体；（2）分别画出从正面、左面、上面看所得到的图形即可．【详解】解：（1）球体的三视图都是圆，则这个几何体为球体；故答案为：球；（2）如图所示：【点睛】此题主要考查了作图——三视图，关键是掌握从正面、左面、上面看所得到的图形，注意所看到的棱都要表示到图中．24．树AB高14 3m【分析】根据树和标杆平行列出比例式代入相关数据即可求解．【详解】解：∵AB与CD平行，∴AB：BE＝CD：DE，∴AB：7＝2：3，解得AB＝14 3故树AB高143m．【点睛】考核知识点：平行投影.理解平行投影性质是关键.25．见解析【分析】由已知条件可知，从正面看有4列，每列小正方数形数目分别为2，3，3，1；从左面看有3列，每列小正方形数目分别为3，2，3.据此可画出图形.【详解】解：如图所示.从正面看从侧面看【点睛】本题考查几何体的三视图画法.由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字.左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字.26．（1）见解析；（2）7；（3）30【分析】（1）从正面看得到从左往右3列正方形的个数依次为3，2，1；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为2，1，1，依此画出图形即可；（2）找到小正方体的数目之和即为体积之和；（3）将中间1列上面的正方体改为第3列上面即可求解．【详解】（1）如图所示：（2）4+2+1=7（立方单位）．故答案为：7；（3）若上述小立方块搭成的几何体的俯视图不变，各位置的小立方块个数可以改变（总数目不变），则搭成的几何体的表面积最大为28+2=30个平方单位（包括底面积）．故答案为：30．【点睛】此题考查了作图-三视图，用到的知识点为：计算几何体的面积应有顺序的分为相对的面进行计算不易出差错；三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．。

九年级下册数学第二十九章第1节《投影》训练题 (1)一、单选题1．下列各图中，物体的影子不正确的是（）A．B．C．D．2．从早上太阳升起的某一时刻开始到傍晚，广场上旗杆在地面上形成的影子的变化规律是（）A．先变短再变长B．先变长再变短C．方向改变，长短不变D．以上都不正确3．北半球的两个物体一天中四个不同时刻在阳光照射下落在地面上的影子如图所示，按照时间的先后顺序排列正确的是（）A．③④①②B．③④②①C．②①③④D．②①④③4．一张矩形纸板（不考虑厚度，不折叠）的正投影可能是（）①矩形；②平行四边形；③线段；④三角形；⑤任意四边形；⑥点A．②③④B．①③⑥C．①②⑤D．①②③5．在同一时刻的太阳光下，小刚的影子比小红的长，那么晚上在同一路灯下（）A．小刚的影子比小红长B．小红的影子比小刚长C．小刚和小红的影子一样长D．无法确定6．由下列光源产生的投影，是平行投影的是（）A．太阳B．台灯C．手电筒D．路灯7．下列结论正确的有（）①物体在灯光照射下，影子的方向是相同的；②物体在路灯照射下，影子的方向与路灯的位置有关；③物体在光线照射下，影子的长短仅与物体的长短有关A．0个B．1个C．2个D．3个8．下列属于中心投影的有（）①中午用来乘凉的树影；②灯光下小明读书的影子；③上午10点时，走在路上的人的影子；④升国旗时，地上旗杆的影子；⑤在空中低飞的燕子在地上的影子.A．1个B．2个C．3个D．4个9．给出以下光源：①探照灯；②车灯；③太阳；④月亮；⑤台灯.形成的投影是中心投影的是（）A．②③B．①③C．①②③D．①②⑤10．下列现象是物体的投影的是（）A．小明看到镜子里的自己B．灯光下猫咪映在墙上的影子C．自行车行驶过后车轮留下的痕迹D．掉在地上的树叶11．圆形的物体在太阳光照射下的投影是（）A．圆B．椭圆C．线段D．以上都有可能12．如图，水杯的杯口与投影面平行，投影线的几方向如箭头所示，它的正投影是（）A．B．C．D．二、填空题13．如图，小明想利用太阳光测量楼高，发现对面墙上有这栋楼的影子，小明边移动边观察，发现站到点E处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠且高度恰好相同．此时测得墙上影子高CD=1.2m，CE=0.6m，CA=30m（点A、E、C在同一直线上）．已知小明身高EF是1.6m，则楼高AB为______m．14．身高相同的小刚和小美站在一盏路灯下的不同位置，已知小刚的影子比小美长，我们可以判定小刚离灯较________．15．如图，房间里有一只老鼠，门外蹲着一只小猫，如果每块正方形地砖的边长为1米，那么老鼠在地面上能避开小猫视线的活动范围为_________平方米（不计墙的厚度）.16．圆柱的轴截面平行于投影面，它的正投影是长为4、宽为3的矩形，则这个圆柱的表面积是__________.（结果保留 ）17．如图，晚上小红由路灯A走向路灯B，当她走到点P时，发现她的影子顶部正好接触到路灯B 的底部，此时她距离路灯A20m，距离路灯B5m.如果小红的身高为1.2m，那么路灯A的高度是___________m.18．如图是一个球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球的影子会_____________.（填“逐渐变大”“逐渐变小”）三、解答题19．如图，AB和MN是直立在地面上的两根立柱，AB=6m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时MN在阳光下的投影．（2）在测量AB的投影时，同时测量出MN在阳光下的投影长为6m，计算MN的长．20．如图，某光源下有三根杆子，甲杆GH的影子为GM，乙杆EF的影子一部分落在地面EA上，一部分落在斜坡AB上的AD处.（1）请在图中画出形成影子的光线，确定光源所在的位置R，并画出丙杆PQ在地面的影子. （2）在（1）的结论下，若过点F的光线FD⊥AB，斜坡与地面的夹角为60°，AD=1m，AE=2 m，请求出乙杆EF的高度：（结果保留根号）.，，小明上午上学时发现路灯AB在太阳下的影21．如图，公路旁有两个高度相同的路灯AB CD子恰好落到E处，他自己的影子恰好落在路灯CD的底部C处．晚自习放学时，站在上午同一地方，发现在路灯CD的灯光下自己的影手恰好落在E处．（1）在图中画出小明的位置（用线段MN表示）并画出光线，标明太阳光、灯光．（2）若上午上学时高1m的木棒的影子为2m，小明身高为1.6m，他离E恰好4m，求路灯高．22．某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成60角，房屋向南的窗户AB高1.6m.现要在窗户外面的上方安装一个水平遮阳篷AC（如图所示）.要使太阳光线不能直接射入室内，遮阳篷AC的宽度至少为多少？23．如图，已知木棒AB 在投影面p 上的正投影为''A B ，且20'120=∠=︒，AB cm BAA ，求''A B 的长.24．一木杆按如图所示的方式直立在地面上，请在图中画出它在阳光下的影子（用线段CD 表示）.25．如图，晚上小明由路灯AD 走向路灯BC ，当他行至点P 处时，发现他在路灯BC 下的影长为2m ，且影子的顶端恰好在A 点，接着他又走了6.5m 至点Q 处，此时他在路灯AD 下的影子的顶端恰好在B 点，已知小明的身高为1.8m ，路灯BC 的高度为9m .（1）计算小明站在点Q 处时在路灯AD 下影子的长度；（2）计算路灯AD 的高度。

人教版数学九年级下册第29章29.1--29.3同步练习题(含答案)29.1《投影》一、选择题1.关于盲区的说法正确的有（）（1）我们把视线看不到的地方称为盲区（2）我们上山与下山时视野盲区是相同的（3）我们坐车向前行驶，有时会发现一些高大的建筑物会被比矮的建筑物挡住（4）人们常说“站得高，看得远”，说明在高处视野盲区要小，视野范围大A.1 个B.2个C.3个D.4个2.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定3.如下图所示的四幅图中，灯光与影子的位置最合理的是( )4.如图，一个斜插吸管的盒装饮料的正投影是图中的( )5.如图所示，晚上小亮在路灯下散步，在小亮由A处走向B处的过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后再变长D.先变长后再变短6.如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是( )(A)①②③④. (B)④①③②. (C)④②③①. (D)④③②①.7.下列各种现象属于中心投影现象的是( )A.上午10点时，走在路上的人的影子C.中午用来乘凉的树影D.升国旗时，地上旗杆的影子8.如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后变长D.先变长后变短9.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长10.下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.D.物体在阳光照射下，影子的长度和方向都是固定不变的.11.四个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图.则在字母L、K、C的投影中，与字母N属于同一种投影的有( )A.L、KB.答案为：C；C.KD.L、K、C12.这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为（）A.0.36π平方米B.0.81π平方米C.2π平方米D.3.24π平方米二、填空题13.有下列投影：①阳光下遮阳伞的影子；②探照灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子.其中属于平行投影的是________.(填序号)14.如图所示，此时树的影子是在（填太阳光或灯光）下的影子.15.如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为____________m.16.如图所示是两棵小树在同一时刻的影子，可以断定这是________投影，而不是_______投影.17.如图是置于水平地面上的一个球形储油罐,小敏想测量它的半径.在阳光下,他测得球的影子的最远点A到球罐与地面接触点B的距离是10米(如示意图,AB=10米);同一时刻,他又测得竖直立在地面上长为1米的竹竿的影子长为2米,那么,球的半径是米.18.如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是，则排球的直径是 cm.三、解答题19.如图，已知AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m.（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.20.如图，晚上，小亮在广场上乘凉。

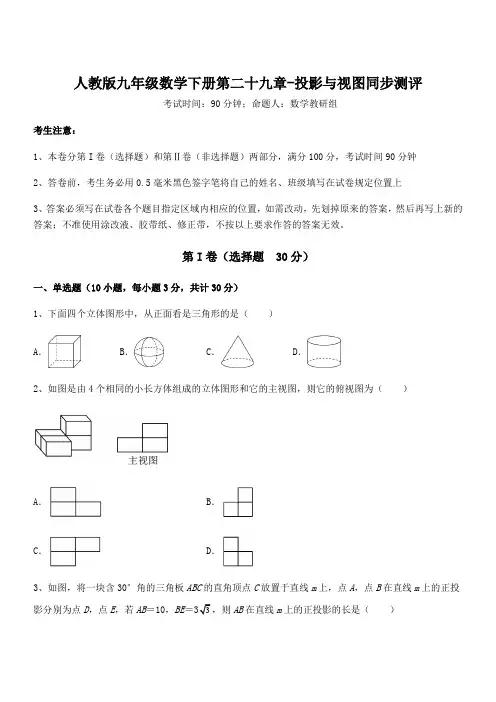

人教版九年级数学下册第二十九章-投影与视图同步测评考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下面四个立体图形中，从正面看是三角形的是（）A．B．C．D．2、如图是由4个相同的小长方体组成的立体图形和它的主视图，则它的俯视图为（）A．B．C．D．3、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝AB在直线m上的正投影的长是（）A．B．C．D．4、一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的体积为（）A．12 B．16 C．18 D．245、一个几何体是由几个大小相同的小立方块搭成的，从正面、左面、上面看到的这个几何体的形状图如图所示，则搭成这个几何体所需的小立方块的个数为( )A．8 B．7 C．6 D．56、已知一个几何体如图所示，则该几何体的左视图是（）A．B．C．D．7、如图所示几何体的左视图是（）A．B．C．D．8、下列几何体的主视图和俯视图完全相同的是（）A．B．C．D．9、如图，该几何体的主视图是（）A．B．C．D．10、如图所示的几何体从左面看到的图形是( )A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、一个圆柱体的三视图如图所示，根据图中数据计算圆柱的体积为___________．（答案含 ）2、如图，用小立方块搭一几何体，从正面看和从上面看得到的图形如图所示，这样的几何体至少要_____个立方块．3、将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为_____．4、如图所给出的几何体的三视图，可以确定几何体中小正方体的数目为___．5、用小立方块搭成的几何体；从正面看到的图形和从上面看到的图形如下图，问搭成这样的几何体最多需要_____个小立方块，最少需要_____个小立方块．三、解答题（5小题，每小题10分，共计50分）1、如图，AB和DE是直立在地面上的两根支柱，5BC=m．AB=m，某一时刻，AB在阳光下的投影4（1）请你在图中利用尺规作出此时DE在阳光下的投影．（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．2、如图是用10块完全相同的小正方体搭成的几何体．（1）请在方格中画出它的三个视图；（2）如果只看三视图，这个几何体还有可能是用_________块小正方体搭成的．3、如图是由7个棱长为1的小正方体搭成的几何体．（1）请分别画出这个几何体的主视图、左视图和俯视图；（2）这个几何体的表面积为（包括底面积）；（3）若使得该几何体的俯视图和左视图不变，则最多还可以放个相同的小正方体．4、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图．5、已知，如图，AB和DE是直立在地面上的两根立柱，AB＝2m，某一时刻AB在太阳光下的投影BC＝1m．（1）请你在图中画出此时DE在太阳光下的投影EF；（2）在测量AB的投影时，同时测量出DE在太阳光下的投影EF＝1.5m，请你计算DE的长．---------参考答案-----------一、单选题1、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．2、C【分析】先根据主视图可得出观察这个立体图形的正面，再根据俯视图的定义（从上面观察物体所得到的图形叫做俯视图）即可得．【详解】解：由题意得：观察这个立体图形的正面如下：则它的俯视图为故选：C．【点睛】本题考查了三视图，掌握理解俯视图的定义是解题关键．3、C【分析】根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．【详解】解：在Rt△ABC中，∠ABC=30°，AB=10，AB=5，BC=AB•cos53，∴AC=12在Rt△CBE中，CE=∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，∴∠CAD =∠BCE ，∴Rt △ACD ∽Rt △CBE ， ∴CD AC EB BC=，∴CD =3BE AC BC ⋅==，∴DE =CD +BE =3+即AB 在直线m 上的正投影的长是3+故选：C ．【点睛】本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．4、A【分析】由主视图所给的图形可得到俯视图的对角线长为的体积公式底面积乘以高即为这个长方体的体积．【详解】解：设俯视图的正方形的边长为a ．∵其俯视图为正方形，正方形的对角线长为，∴a 2+a 2=（）2，解得a 2=4，∴这个长方体的体积为4×3=12．故选A ．【点睛】本题主要是考查三视图的基本知识以及长方体体积计算公式．解决本题的关键是理解长方体的体积公式为底面积乘高，难点是利用勾股定理得到长方体的底面积．5、B【分析】易得这个几何体共有2层，底层5个，第二层有2个，共有7个．【详解】解：由从俯视图看到的形状图易得该几何体的最底层有5个小立方块，由从正面看到的形状图和从左面看到的形状图得第二层有2个小立方块，所以搭成这个几何体所需的小立方块的个数为7．故选B．【点睛】本题考查了三视图的知识点，解题的关键是掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”．6、B【分析】根据几何体左视图的概念求解即可．【详解】解：由左视图的概念可得，这个几何体的左视图为：．故选：B．【点睛】此题考查了几何体的左视图，解题的关键是熟练掌握几何体左视图的概念．左视图，一般指由物体左边向右做正投影得到的视图．7、D【分析】根据从左面看到的图形判断即可．【详解】解：该物体从左面看到的图形是：故选D．【点睛】本题考查了三视图，解题关键是明确左视图是从左面看到的视图，树立空间观念是解题关键．8、D【分析】根据主视图和俯视图是分别从物体正面和上面看到的图形，逐项分析即可．【详解】解：A、圆柱主视图是矩形，俯视图是圆，故A选项不合题意；B、圆锥的主视图是等腰三角形，俯视图是圆以及中心有一个点，故B选项不合题意；C、三棱柱主视图是一行两个矩形且公共边是虚线，俯视图是三角形，故C选项不合题意；D、圆的主视图和俯视图都为圆，故D选项符合题意；故选D．【点睛】本题考查简单几何体的三视图，解决问题的关键是掌握主视图是从物体的正面看到的视图，俯视图是从物体的上面看得到的视图．9、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．10、D【分析】左视图就是从几何体的左边看所得到的图形，实际上就是从左面“正投影”所得到的图形．【详解】解：观察几何体，从左面看到的图形是两个大小不一的圆，如图所示：故选：D．【点睛】本题考查了几何体的三视图，解题的关键是正确理解三视图的意义．二、填空题1、24【解析】【分析】根据主视图确定出圆柱体的底面直径与高，根据圆柱体的体积公式列式计算即可．解：由图知，圆柱体的底面直径为4，高为6，∴V圆柱=πr2h=π×22×6=24π．故答案为24π．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的体积公式．根据主视图确定出圆柱体的底面直径与高是解题的关键．2、12【解析】【分析】主视图是从正面看到的，俯视图是从上面看到的，据此求解即可．【详解】解：根据俯视图可得该几何体最下面一层有6个小立方块；从主视图可知最上面一层至少需要3个小立方块，中间一层至少需要3个小立方块，所以，这样的几何体最少需要3+3+6＝12（个）小立方块；故答案为：12．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖”就更容易得到答案．3、4【解析】【分析】据从上面看得到的图形是俯视图，直接观察，可得答案．解：从上面看，底层是两个小正方形，上层是两个小正方形，如图所示，所以该几何体的俯视图的面积为4．故答案为：4．【点睛】本题考查了简单组合体的三视图，从上面看得到的图形是俯视图是解题关键．4、9或10或11．【解析】【分析】从俯视图看出底层小正方体的位置，两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，从左视图可以确定第一排两层，第二排三层，分5种情况可取定小正方体的个数．【详解】解：从俯视图可以看出分简单组合体两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，从左视图可以确定第一排两层，第二排三层，∴①简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是1+2+2+3+1=9个；如图②简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是1+2+2+3+2=10个；如图∴③简单组合体可以是第一排中间列两层2个小正方体，右边列一层1个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+1+2+3+2=10个；如图∴④简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是2+2+2+3+1=10个；如图⑤简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+2+2+3+2=11个；如图所以搭成这个几何体所用的小立方块的个数为9或10或11，故答案为：9或10或11．【点睛】本题考查根据组合体的三视图确定小正方体的个数，掌握三视图的特征，结合图形分类讨论解决问题是解题关键．5、 8 7【解析】【分析】根据正面看与上面看的图形，得到俯视图中最左的一列都为3层，第2列都为2层，第3列为1层，进而即可求解．【详解】解：根据正面看与上面看的图形，得到俯视图中最左的一列都为3层，第2列都为2层，第3列为1层，得到最多共3＋2＋2＋1＝8个小正方体，最少需要3＋2＋1＋1＝7个小正方体；故答案是：8；7．【点睛】本题考查几何体的三视图．由几何体的俯视图和主视图，准确想象出组合体的形状是解题的关键．三、解答题1、（1）作图见解析；（2）7.5m【分析】（1）结合题意，连接AC ，过点D 作//DF AC ，交直线BE 于点F ，即可得到答案；（2）由（1）的结论得：//AC DF ；根据相似三角形的性质，通过证明ABC ∽DEF ，得AB EF DE BC⨯=，从而完成求解． 【详解】解：（1）作法如图所示，连接AC ，过点D 作//DF AC ，交直线BE 于点F ，∴EF 就是DE 的投影；（2）由（1）得：//AC DF ，∴ACB DFE ∠=∠，又∵90ABC DEF ∠=∠=︒，∴ABC ∽DEF ∴AB BC DE EF =，即AB EF DE BC⨯= ∵5m AB =，4m BC =，6m EF =， ∴7.5m AB EF DE BC⨯==． 【点睛】本题考查了平行线、相似三角形的知识；解题的关键是熟练掌握相似三角形的性质，从而完成求解．2、（1）见解析；（2）9或11【分析】（1）根据三视图的定义画图即可；（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，由此即可得到答案．【详解】（1）画出的三视图如图所示：（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，∴这个几何体还可以由9个或11个小正方体组成．【点睛】本题主要考查了画小立方体组成的几何体的三视图，由三视图求小立方体个数，解题的关键在于能够正确观察图形求解．3、（1）见解析；（2）30；（3）3【分析】（1）根据三视图的画法画出相应的图形即可；（2）三视图面积的2倍加被挡住的面积即可；（3）根据俯视图和左视图的特点即可求解．【详解】（1）这个几何体的主视图、左视图和俯视图如下：（2）（6＋4＋4）×2＋2＝30，故答案为：30；（3）保持这个几何体的俯视图和左视图不变，可往第一列和第二列分别添加1个、2个小正方体，故答案为：3．【点睛】此题主要考查了三视图，正确掌握不同视图的观察角度是解题关键．4、见解析【分析】根据简单组合体的三视图的意义和画法画出相应的图形即可．【详解】这个组合体的三视图如下：【点睛】本题考查简单组合体的三视图，理解视图的定义，掌握简单组合体三视图的画法是正确解答的关键．5、（1）画图见解析；（2）DE=3米【分析】（1）连接AC，过D点做AC平行线，交EB与点F，即可得投影EF．（2）太阳光属于平行光源，故DEF ABC，故DE ABEF BC=，所以DE=3.【详解】（1）如图所示：（2）∵DE//AC ∴∠EFD=∠BCA ∴DEF ABC∴DE AB EF BC=∴ABDE EFBC=⋅∴DE=3米．【点睛】本题考查了平行投影以及相似三角形的判定和性质，在实际生活中，处处都存在相似三角形.当我们与其接触时，就能利用相似的相关知识去识别和解决实际生活中的问题，如同一时刻物高与影长的问题．。

一、选择题1．由7个相同的棱长为1的小立方块拼成的几何体如图所示，它的表面积为（）A．23B．24C．26D．282．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．3．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．34．若干个桶装方便面摆放在桌子上，小明从三个不同方向看到的图形如右图所示，则这一堆方便面共有（）A．5桶B．6桶C．9桶D．12桶5．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．486．如图，该几何体的俯视图是（）A．B．C．D．7．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．8．有6个相同的立方体搭成的几何体如图所示，则它的主视图是( )A．B．C．D．9．下列几何体中，其主视图、俯视图和左视图分别是图中三个图形的是（）A．B．C．D．10．如图，水杯的俯视图是（）A．B．C．D．11．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个12．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．二、填空题13．用小立方体搭一个几何体，其主视图和俯视图如下图，搭这样的集合体最多需要__________个小立方体，最少需要__________个小立方体．14．由几个相同的小正方体搭成的一个几何体如图所示，这个几何体的主视图可以看到5个小正方体的面，则俯视图与左视图能看到的小正方体的面的个数和为______．15．如图，是由一些相同的小正方体搭成的几何体从三个方向看到的图形，搭成这个几何体的小正方体的个数是_______.16．一个几何体由若干大小相同的小立方块搭成，如图所示的分别是从它的正面、左面看到的图形，则搭成该几何体最多需要__个小立方块.17．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．18．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要________个小立方体．19．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．20．张三和李四并排站立在阳光下，张三身高1.80米，他的影长2.0米，李四比张三矮9厘米，此时李四的影长是___米．三、解答题21．（1）如右图，已知A、B、C是由边长为1的小正方形组成网格纸上的三个格点，根据要求在网格中画图．①画线段BC；②过点A画BC的平行线AD；③在②的条件下，过点C画直线AD的垂线，垂足为点E．（2）下图是由10个相同的小立方块搭成的几何体，请在下面方格纸中画出它的主视图．22．由几个相同的边长为1的小立方块搭成的几何体如图所示，排放在桌面上．（1）请在下面方格纸中分别画出这个几何体从三个不同的方向（上面、正面和左面）看到的视图；（2）根据三个视图，请你求出这个几何体的表面积（不包括底面积）．23．正方体是特殊的长方体，又称“立方体”、“正六面体”．（1）用一个平面去截一个正方体，截面可能是几边形？（写出至少两种情况）（2）下图是由几个小正方体所搭几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数．请你画出这个几何体的主视图、左视图．24．如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图①是从哪个方向看该几何体得到的平面图形？（将正确答案填入图①下面的空中）（2）请在给出的方格纸中分别画出从其它两个方向看得到的平面图形．25．如图1，是由一些棱长为单位1的相同的小正方体组合成的简单几何体：（1）图中有_____个小正方体；（2）请在图1右侧方格中分别画出几何体的主视图和左视图．26．在同一时刻两根木杆在太阳光下的影子如图所示，其中木杆AB=2米，它的影子BC=1.6米，木杆PQ的影子有一部分落在墙上，PM=1.2米，MN=0.8米，求木杆PQ的长度.【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D从6个方向数正方形的个数，再加上层中间的两个表面，从而得到几何体的表面积．【详解】它的表面积=5+5+5+5+3+3+2=28．故选：D．【点睛】本题考查了几何体的表面积：几何体的表面积=侧面积+底面积（上、下底的面积和）．2．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．3．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．4．A【分析】根据三视图得到层数及每层的桶数，即可得到答案.【详解】由图可知：共2层，最底层有3桶，最顶层有2桶，共5桶，故选：A.【点睛】此题考查三视图的实际应用，会看三视图的组成特点及分析得到层数，每层的数量是解题的关键.5．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 6．A解析：A【解析】分析：找到从几何体的上面所看到的图形即可．详解：从几何体的上面看可得，故选：A．点睛：此题主要考查了简单几何体的三视图，关键是掌握所看的位置．7．B解析：B【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1故选B．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．8．D解析：D【解析】分析：根据从正面看得到的图形是主视图，可得答案．详解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选D．点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图．9．A解析：A【解析】分析：根据三视图想象立体图形，从主视图可以看出左边的一列有两个，左视图可以看出右边一列有两个，俯视图中左边的一列有两个，综合起来可得解．详解：从主视图可以看出左边的一列有两个，右边的两列只有一行(第二行)；从左视图可以看出右边的一列有两个，左边的一列只有一行(第二行)；从俯视图可以看出左边的一列有两个，右边的两列只有一行(第一行)．故选A．.做这类题时要借助三种视图表示物体的特点，从主点睛：本题考查由三视图想象立体图形视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．10．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A．11．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有共需正方体2+1+1=4.故选B.12．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A ．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B ．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C ．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D ．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B ．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．二、填空题13．1410【分析】根据几何体三视图的性质分析即可【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形最少有3个正方形∵主视图第三层有1个正方形∴第三层最多 解析：14 10【分析】根据几何体三视图的性质分析即可．【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形，最少有3个正方形∵主视图第三层有1个正方形∴第三层最多有2个正方形，最少有1个正方形∴搭这样的集合体最多需要66214++=个小立方体，最少需要63110++=个小立方体 故答案为：14，10．【点睛】本题考查了几何体三视图的问题，掌握几何体三视图的性质是解题的关键．14．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别解析：7【分析】左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．据此计算即可．【详解】解：根据题意可得左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．∴俯视图与左视图能看到的小正方体的面的个数和为：2+1+1+2+1=7．故答案为：7【点睛】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．15．4【解析】【分析】根据从正面看可得该几何体有2层再分别根据从左面看从上面看判断该几何体有几行几列以及正方体的具体摆放即可解答【详解】观察三视图可得这个几何体有两层底下一层是一行三列有3个正方体上面一解析：4【解析】【分析】根据“从正面看”可得该几何体有2层，再分别根据“从左面看”、“从上面看”，判断该几何体有几行、几列以及正方体的具体摆放,即可解答.【详解】观察三视图，可得这个几何体有两层，底下一层是一行三列有3个正方体，上面一层最右边有一个正方体，故搭成这个几何体的小正方体的个数为3+1=4个.故答案为4.【点睛】本题考查对三视图的理解应用以及空间想象能力，可从主视图分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后的位置，综合上述分析出小立方体的个数. 16．14【解析】试题解析：14【解析】试题根据主视图和左视图可得：搭这样的几何体最多需要6+3+5=14个小正方体；故答案为14．点睛：主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．17．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.18．8【解析】由俯视图可以看出组成这个几何体的底面小正方体有5个由主视图可知第二层最少有2个第三层最少有1个所以组成这个几何体的小正方体的个数最少为5+2+1=8个点睛：本题主要考查学生由三视图判断几何解析：8【解析】由俯视图可以看出组成这个几何体的底面小正方体有5个，由主视图可知第二层最少有2个，第三层最少有1个，所以组成这个几何体的小正方体的个数最少为5+2+1=8个．点睛：本题主要考查学生由三视图判断几何体，同时也体现了对空间想象能力方面的考查．做题要掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”．19．12【分析】在同一时刻物体的实际高度和影长成比例据此列方程即可解答【详解】解：由题意得∴16：12=旗杆的高度：9∴旗杆的高度为12m故答案为：12解析：12【分析】在同一时刻，物体的实际高度和影长成比例，据此列方程即可解答．【详解】解：由题意得∴1.6：1.2=旗杆的高度：9．∴旗杆的高度为12m．故答案为：12．20．19【分析】设李四的影长是x米利用同一时刻影长与物体的高度成正比得到然后解方程即可【详解】解：设李四的影长是x米根据题意得解得x=19答：李四的影长是19米故答案为：19【点睛】此题主要考查了平行投解析：1.9【分析】设李四的影长是x米，利用同一时刻影长与物体的高度成正比得到2.01.800.09 1.80x=-，然后解方程即可．【详解】解：设李四的影长是x米，根据题意得2.0 1.800.09 1.80x=-，解得x=1.9．答：李四的影长是1.9米．故答案为：1.9【点睛】此题主要考查了平行投影，把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程求出的影长，体现了方程的思想．三、解答题21．（1）①见解析；②见解析；③见解析；（2）见解析【分析】（1）①根据线段的定义画图即可；②根据网格特点和平行线的定义画图即可；③根据网格特点和垂线的定义画图即可；（2）主视图有3列，左侧一列有3层，中间一列有2层，右侧一列有1层；【详解】（1）①如图所示；②如图所示；③如图所示；（2）如图所示，【点睛】本题考查了线段、平行线、垂线的画法，以及三视图的画法，熟练掌握三视图的画法是解答本题的关键．22．（1）见解析；（2）18【分析】（1）由已知条件可知，从正面看有3列，每列小正方数形数目分别为2，1，1，从左面看有2列，每列小正方形数目分别为2，1，从上面看有3列，每列小正方数形数目分别为1，2，1．据此可画出图形．（2）将正面看的图形、左面看的图形的面积相加乘以2再加上从上面看的图形面积即可得．【详解】（1）如图所示：（2）从正面看，有4个面，从后面看有4个面，从上面看，有4个面，从左面看，有3个面，从右面看，有3个面，∵不包括底面积+⨯+=．∴这个几何体的表面积为：(43)2418【点睛】此题考查了从不同方向看几何体及几何体的表面积的计算，考察空间想象能力，在计算表面积时要与从三个方向看所得图形联系起来．23．（1）截面可能是三角形，四边形，五边形，六边形；（2）图形见详解．【分析】（1）正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．由此截面可能为三角形、四边形（梯形，矩形，正方形）、五边形、六边形共有四种情况；（2）画出从正面，从左面看到的图形即可．主视图从左往右3列正方形的个数依次为3，4，2；左视图从左往右2列正方形的个数依次为4，2．【详解】解：（1）正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．截面可能是三角形，四边形，五边形，六边形；（2）这个几何体的主视图、左视图如图所示：【点睛】本题考查了正方体的基本构成、用一个面去截几何体、三视图等知识．锻炼学生的空间想象能力是解题的关键．24．（1）从左面看；（2）从正面、上面看，图见解析【分析】（1）根据几何体的三视图判断即可；（2）根据几何体的三视图画法即可求解．【详解】解：（1）（从左面看）（2）（从正面看）（从上面看）【点睛】此题主要考查几何体的三视图，提高空间想象能力是解题关键．25．（1）7，（2）见解析.【分析】（1）根据几何体有2层，将2层的小正方体的个数相加即可；（2）主视图有3列，每列小正方数形数目分别为1，2，1；左视图有3列，每列小正方形数目分别为2，1，1；据此可画出图形．【详解】解：（1）由图可得，图中有7个小正方体；故答案为：7；（2）如图所示：【点睛】本题考查了三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．26．2.3米【分析】先根据同一时刻物高与影长成正比求出QD 的影长,再根据此影长列出比例式即可【详解】解：如图，过点N 作ND ⊥PQ 于D ，则DN=PM ，∴△ABC ∽△QDN ，AB QD BC DN∴=. ∵AB=2米，BC=1.6米，PM=1.2米，NM=0.8米， 2 1.21.6AB DN QD BC ⨯===1.5（米）， ∴PQ=QD+DP=QD+NM=1.5+0.8=2.3（米）.答：木杆PQ 的长度为2.3米.【点睛】此题考查相似三角形的应用和平行投影，解题关键在于掌握运算法则。

29.1投影专题一太阳光下的投影1．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（）A．①②③④B．④①③②C．②③①④D．④③②①2．兴趣小组的同学要测量某棵树的高度．在阳光下，一名同学测得一根长为1米的直立竹竿的影长为0.6米，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为0.3米，一级台阶高为0.3米，如图所示，若此时落在地面上的影长为4.8米，则树高为多少米？3．某校初三课外活动小组，在测量树高的一次活动中，如图所示，测得树底部中心A到斜坡底C 的水平距离为8.8 m．在阳光下某一时刻测得1米的标杆影长为0.8 m，树影落在斜坡上的部分CD＝3.2 m．已知斜坡CD的坡比i＝1:3，求树高AB.（结果保留整数，参考数据：3 1.7）专题二灯光下的投影4．如图，一根直立于水平地面上的木杆AB在灯光下形成影子，当木杆绕点A按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB垂直于地面时的影长为AC﹙假定AC＞AB﹚，影长的最大值为m，最小值为n，那么下列结论：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小．其中，正确结论的序号是．5．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD．（1）请你在图中画出路灯灯泡所在的位置（用点P表示）；（2）画出小华此时在路灯下的影子（用线段EF表示）.6．如图所示，点P表示广场上的一盏照明灯．（1）请你在图中画出小敏在照明灯P照射下的影子（用线段表示）；（2）若小丽到灯柱MO的距离为4.5米，照明灯P到灯柱的距离为1.5米，小丽目测照明灯P的仰角为55°，她的目高QB为1.6米，试求照明灯P到地面的距离（结果精确到0.1米）．（参考数据：tan55°≈1.428，sin55°≈0.819，cos55°≈0.574）专题三正投影7．如图，投影面上垂直立一线段AB，线段长为2 cm.（1）当投影线垂直照射投影面时，线段在地面上的投影是什么图形？请在左图中画出来.（2）当投影线与投影面的倾斜角为60°时，线段在投影面上的投影是什么图形？并画出投影示意图.（3）上面（1）、（2）问题中的投影都是正投影吗？为什么？8．在正投影中，正方形倾斜于投影面放置时，它的投影是什么图形？若正方形的面积为10，它的正投影的面积是5，你知道正方形与投影面的倾斜角是多少度吗？专题四 规律探究题9．学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律.如图，在同一时刻，身高为1.6 m 的小明（AB ）的影子BC 的长是3 m ，而小颖（EH ）刚好在路灯灯泡的正下方H 点，并测得HB =6 m .（1）请你在图中画出形成影子的光线，并确定路灯灯泡所在的位置G ； （2）求路灯灯泡的垂直高度GH ；（3）如果小明沿线段BH 向小颖（点H ）走去，当小明走到BH 的中点B 1处时，求其影子B 1C 1的长；当小明继续走剩下路程的13到B 2处时，求其影子B 2C 2的长；当小明继续走剩下路程的14到B 3处时，……,按此规律继续走下去，当小明走剩下路程的11n 到B n 处时，其影子B n C n 的长为 m （用含n 的代数式表示）.【知识要点】1．投影：一个物体放在阳光下或灯光前,就会在地面上或墙壁上留下它的影子，这个影子称为物体的投影.投影要有照射光线和形成影子的地方,这就是投影线和投影面. 2．平行投影：由平行光线形成的投影是平行投影.3．中心投影：由同一个点（点光源）发出的光线所形成的投影为中心投影.4．正投影的概念：在平行投影中,如果投射线垂直于投影面,那么这种投影称为正投影.几何体在一个平面上的正投影叫做这个几何体的视图.5．(1)当线段AB 平行于投影面P 时,它的正投影是线段A 1B 1,线段AB 与它的投影的大小关 系为AB ＝A 1B 1；(2)当线段AB 倾斜于投影面P 时，它的正投影是线段A 2B 2,线段AB 与它的投影的大小关系为AB ＞A 2B 2；(3)当线段AB 垂直于投影面P 时,它的正投影是一个点. 6．(1)当纸板Q 平行于投影面P 时，Q 的正投影与Q 的形状、大小一样；(2)当纸板Q 倾斜于投影面P 时，Q 的正投影与Q 的形状、大小发生变化； (3)当纸板Q 垂直于投影面P 时，Q 的正投影成为一条线段.故当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.【温馨提示】1．平行投影与中心投影的区别与联系.2．在平行投影下,一个图形上的点被投影后，对应点的连线互相平行.同一时刻，平行投影的影子方向和大小不随物体位置的变化而变化.区别联系光线 物体与投影面平行时的投影平行投影 平行的投影线 全等都是物体在光线的照射下，在某个平面内形成的影子（即都是投影）中心投影从一点出发的投影线放大（位似变换）3．中心投影的投射光线相交于一点,同一时刻，中心投影的影子方向随物体位置的变化而发生变化. 4．正投影是平行投影的一种特例，正投影的特征是每条投影线都垂直于投影面.【方法技巧】1．因为一天之中，太阳东升西落，所以早晨物体的影子朝西，傍晚物体的影子朝东，但因为地处北半球，即使是夏天的正午，也由于太阳直射点的关系，物体的影子略微向北偏移，故一天之中影子方向的变化顺序为：正西→北偏西→正北→北偏东→正东；一天之中影子的长度的变化规律为：长→短→长．2．确定点光源的位置的方法：两个物体影子的顶端与物体的顶端的连线的交点为点光源的位置． 3．分别自两个物体的顶端及其影子的顶端作一条直线，若两直线平行，则为平行投影；若两直线相交，则为中心投影，其交点是光源的位置.参考答案1．C 【解析】太阳由东升起的过程中，物体的影子投向西侧，且由长到短，太阳偏西，物体的影子也转投向东侧，且由短到长． 故选Ｃ.2．解：画出示意图如图所示.从图中我们看到小树在一组平行光的照射下，影子分成了三部分AC 、CD 、DG .因为小树和竖直台阶是水平的，所以四边形CDEF 是平行四边形，EF ＝CD ，因为同一时刻，不同物体的物高与影长之比相等，所以6.01==AC AF DG BE . 即6.018.43.0==AF BE . 解得BE ＝0.5，AF ＝8.所以小树的高AB ＝AF ＋EF ＋BE ＝8＋0.3＋0.5＝8.8(米).3．解：如图所示，延长BD 与AC 的延长线交于点E ，过点D 作DH ⊥AE 于点H .∵i ＝tan ∠DCH ＝CH DH ＝31＝33， ∴∠DCH ＝30°. ∴DH ＝12CD ＝1.6 m ，CH ＝3DH ≈2.7 m.由题意可知10.8DH HE =， ∴HE ＝0.8DH ＝1.28 m.∴AE ＝AC ＋CH ＋HE ≈8.8＋2.7＋1.28＝12.78(m). ∵8.01=AE AB ，所以168.078.128.0≈==AE AB (m).4．①③④ 【解析】当木杆绕点A 按逆时针方向旋转时，如图所示，m ＞AC ，①成立；①成立，那么②不成立；当旋转到达地面时，有最短影长，等于AB ，③成立；由上可知，影子的长度先增大后减小，④成立．5．解：如图所示.（1）点P 就是所求的点；（2）EF 就是小华此时在路灯下的影子．6．解：（1）如图，线段AC 是小敏的影子.（2）过点Q 作QE ⊥MO 于E ，过点P 作PF ⊥AB 于F ，交EQ 于点D ，则PF ⊥EQ . 在Rt △PDQ 中，∠PQD ＝55°，DQ ＝EQ －ED ＝4.5－1.5＝3（米）. ∵tan55°＝错误！未找到引用源。

第二十九章测评(时间:45分钟,满分:100分)一、选择题(每小题4分,共32分.下列各小题给出的四个选项中,只有一项符合题目要求)1.下列投影是正投影的是()A.(1)B.(2)C.(3)D.都不是2.小明在某天下午测量了学校旗杆的影子长度,按时间顺序排列正确的是()A.6 m,5 m,4 mB.4 m,5 m,6 mC.4 m,6 m,5 mD.5 m,6 m,4 m3.已知6个棱长为1的小正方体组成的一个几何体如图所示,则其俯视图的面积是()A.6B.5C.4D.34.一个水平放置的全封闭物体如图所示,则它的俯视图是()5.已知由4个大小相同的长方体搭成的立体图形的左视图如图所示,则这个立体图形的搭法不可能是()6.图①表示一个正五棱柱形状的高大建筑物,图②是它的俯视图.小健站在地面观察该建筑物,当他在图②中的阴影部分所表示的区域活动时,能同时看到建筑物的三个侧面,图中∠MPN的度数为()A.30°B.36°C.45°D.72°7.已知一个长方体的三视图如图所示,若其俯视图为正方形,则这个长方体的表面积为()A.66B.48C.48√2+36D.578.已知一个由多个相同的小正方体堆积而成的几何体的俯视图如图所示,图中所示数字为该位置小正方体的个数,则这个几何体的左视图是()二、填空题(每小题4分,共24分)9.墙壁CD上D处有一盏灯(如图),小明站在A处测得他的影长与身长相等,都为1.6 m,他向墙壁走1 m 到B处时发现影子刚好落在点A,则灯泡与地面的距离CD=.10.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况,无意之间,他发现这四个时刻向日葵影子的长度各不相同,那么影子最长的时刻为. 11.如图,电视台的摄像机1,2,3,4在不同位置拍摄了四幅画面,则图象A是号摄像机所拍,图象B是号摄像机所拍,图象C是号摄像机所拍,图象D是号摄像机所拍.12.已知由四个相同的小正方体组成的立体图形的主视图和左视图如图所示,则原立体图形可能是.(把图中正确的立体图形的序号都填在横线上)13.已知三棱柱的三视图如图所示,在△EFG中,EF=8 cm,EG=12 cm,∠EGF=30°,则AB的长为cm.14.观察由棱长为1的小正方体摆成的图形(如图),寻找规律:如图①中:共有1个小正方体,其中1个看得见,0个看不见;如图②中:共有8个小正方体,其中7个看得见,1个看不见;如图③中:共有27个小正方体,其中19个看得见,8个看不见;……则第⑥个图中,看不见的小正方体有个.三、解答题(共44分)15.(10分)按规定尺寸作出如图所示几何体的三视图.16.(10分)如图,两幢楼高AB,CD为30 m,两楼间的距离AC为24 m,当太阳光线与水平线的夹角为30°时,求甲楼投在乙楼上的影子的高度.(结果精确到0.01,√3≈1.732,√2≈1.414)17.(12分)已知一个几何体的三视图如图所示.(1)写出这个几何体的名称;(2)根据图中所示数据计算这个几何体的表面积;(3)如果一只蚂蚁要从这个几何体的点B出发,沿表面爬到AC的中点D,请你求出这个线路的最短路程.18.(12分)如图,王华同学在晚上由路灯AC走向路灯BD,当他走到点P时,发现身后他影子的顶部刚好接触到路灯AC的底部,当他向前再步行12 m到达点Q时,发现身前他影子的顶部刚好接触到路灯BD的底部.已知王华同学的身高是1.6 m,两个路灯的高度都是9.6 m.(1)求两个路灯之间的距离;(2)当王华同学走到路灯BD处时,他在路灯AC下的影子长是多少?第二十九章测评一、选择题1.C2.B3.B4.C5.A6.B由题图可知∠MPN是由正五边形的两条边的延长线所夹的角,由正五边形的内角度数为108°,知∠MPN=36°.7.A8.D根据俯视图,可知这个几何体从左面看共有两列,其中左边一列最高有两个小正方体,右边一列最高有三个小正方体,因此其左视图应为D.二、填空题m10.上午8时11.234112.①②④9.641513.6如图,过点E作EQ⊥FG于点Q,由题意可得出EQ=AB.在Rt△EGQ中,∵EG=12 cm,∠×12=6(cm).EGF=30°,∴EQ=AB=1214.125通过分析:题图①中,1个小正方体,0个看不见;题图②中,共有8个小正方体,1个看不见;题图③中,共有27个小正方体,8个看不见,所以看不见的小正方体个数正好是上一个图形中小正方体的个数,所以第⑥个图中看不见的小正方体有53=125(个).三、解答题15.解如图.16.解延长MB交CD于点E,连接BD,因为AB=CD,所以NB和BD在同一条直线上.所以∠DBE=∠MBN=30°.因为四边形ABDC是矩形,所以BD=AC=24 m.在Rt△BED中,tan 30°=DEBD,DE=BD tan 30°=24×√33=8√3(m),所以CE=30-8√3≈16.14(m).即甲楼投在乙楼上的影子的高度约为16.14 m.17.解(1)圆锥.(2)S表=S侧+S底=πrl+πr2=12π+4π=16π(cm2).(3)如图将圆锥的侧面展开,线段BD为所求的最短路程.因为AB=6 cm,底面圆半径r=2 cm,设∠BAB'=n°,所以nπ×6180=2π×2,解得n=120,即∠BAB'=120°.由题易知C为弧BB'的中点,所以BD=3√3 cm.18.解(1)由对称性可知AP=BQ.设AP=BQ=x m.因为MP∥BD,所以△APM∽△ABD.所以MPBD =APAB,即1.69.6=x2x+12,解得x=3.所以AB=2x+12=2×3+12=18(m),即两个路灯之间的距离为18 m.(2)设王华走到路灯BD处,头的顶部为E,如图.连接CE,并延长交AB的延长线于点F,则BF即为此时他在路灯AC下的影子长,设BF=y m.因为BE∥AC,所以△FEB∽△FCA.所以BEAC =BFFA,即1.69.6=yy+18,解得y=3.6.故当王华同学走到路灯BD处时,他在路灯AC下的影子长是3.6 m.。
