(精选)传感器的功能材料及加工工艺

传感器材料与典型结构一、传感器材料传感器材料分半导体材料、陶瓷材料、金属材料和有机材料四大类。

半导体传感器材料主要是硅，其次是锗、砷化镓、锑化铟、碲化铅、硫化镉等。

主要用于制造力敏、热敏、光敏、磁敏、射线敏等传感器。

陶瓷传感器材料主要有氧化铁、氧化锡、氧化锌、氧化锆、氧化钛、氧化铝、钛酸钡等，用于制造气敏、湿敏、热敏、红外敏、离子敏等传感器。

金属用作传感器的功能材料不如半导体和陶瓷材料广泛，主要用在机械传感器和电磁传感器中，用到的材料有铂、铜、铝、金、银、钴合金等。

有机材料用于传感器还处在开发阶段，主要用于力敏、湿度、气体、离子、有机分子等传感器，所用材料有高分子电解质、吸湿树脂、高分子膜、有机半导体聚咪唑、酶膜等。

依据传感器材料的功能特性可制成各种传感器，按工作原理可分为物理传感器和化学传感器两大类，前者利用吸力、热、光、电、磁和声等物理效应，后者则利用化学反应的原理。

由于很多材料既具有物理特性又具有化学特性，因此很难进行严格的分类。

物理传感器应用范围广泛，其中的力敏传感器、磁敏传感器、湿敏传感器、称重传感器、测位传感器、位移传感器、接近传感器和加速度传感器等是社会生活中常见的传感器。

二、传感器典型结构传感器通常由敏感元件、转换元件及基本转换电路三部分组成。

敏感元件是指能直接感受被测量的部分，它将被测量转换成可供传输的其他量（如光、电等）；转换元件将敏感元件的输出转换成电路参量（如电压、电流、电阻等）；基本转换电路则将电路参量转换成便于测量的电量，它完成传感器与测量仪表之间的电路连接、信号放大与传输、阻抗匹配等。

图1是传感器的典型结构框图，人们通常只把传感器系统简化为敏感元件和转换元件两部分而忽略基本转换电路。

（一）敏感元件敏感元件是直接感受被测量，并按一定规律将其转换成同种或别种性质的输出量的元件。

敏感元件是传感器的核心元件，其性能（如灵敏度、精确度、抗干扰能力、可靠性、稳定性、时间漂移、温度漂移、响应时间等）在很大程度上决定了传感器的性能。

传感器的加工工艺1. 引言传感器是现代科技中广泛使用的一种设备，常用于测量、检测和监测物理量或环境参数。

然而，要生产出高性能和稳定的传感器，一个关键的步骤是进行加工工艺。

本文将介绍传感器的加工工艺过程，包括材料选择、加工方法和质量控制等方面。

2. 材料选择在传感器的生产中，材料的选择对传感器的性能和稳定性有着重要影响。

常见的传感器材料包括金属、陶瓷、半导体和聚合物等。

不同的材料具有不同的物理和化学性质，因此，根据传感器的工作原理和要求，选择合适的材料至关重要。

金属材料常用于制造电阻式或电容式传感器，具有良好的导电性和热导性，适用于高温环境。

陶瓷材料具有优异的机械强度和化学稳定性，常用于制造压力传感器或温度传感器等。

半导体材料通常用于制造光电传感器或电导率传感器，其电导性能可通过控制材料的掺杂浓度来调节。

聚合物材料具有优良的绝缘性和柔性，常用于制造湿度传感器或应变传感器等。

3. 加工方法传感器的加工方法多种多样，根据不同的传感器类型和材料特性，选择合适的加工方法是关键。

以下是一些常见的加工方法：3.1 烧结烧结是一种常用的加工方法，特别适用于金属和陶瓷材料。

烧结过程中，材料经过高温处理，颗粒之间会发生扩散并形成致密的结构。

这可以提高传感器的机械强度和化学稳定性。

3.2 光刻光刻是一种常见的微纳加工方法，适用于半导体材料的加工。

通过在材料表面涂覆光刻胶，然后利用掩膜和紫外光的照射，可以精确地控制光刻胶的固化区域。

之后，通过化学腐蚀或蚀刻等方法，可以实现微细结构的形成。

3.3 喷涂喷涂是一种简单且经济的加工方法，适用于聚合物材料的加工。

通过将材料以溶液或涂料的形式喷涂在基材上，然后经过干燥和固化的过程，可以形成薄膜或涂层。

这种方法可以实现对传感器的外观和材料性质的调节。

3.4 切割和组装对于某些传感器类型，如压力传感器或光电传感器，需要进行切割和组装的步骤。

切割通常使用激光或切割工具，以实现对材料的大小和形状的控制。

如何制造柔性电子传感器的关键技巧和步骤柔性电子传感器是一种具有可弯曲、可拉伸、可折叠等特性的新型传感器。

它能够适应复杂的表面形状，为电子设备提供更大的灵活性和可穿戴性。

制造柔性电子传感器的关键技巧和步骤主要包括材料选择与表征、加工工艺以及性能测试等方面。

首先，选择合适的材料至关重要。

柔性电子传感器所使用的材料应具备较高的柔韧性和导电性能。

常见的柔性基底材料包括聚酯薄膜、聚碳酸酯薄膜以及聚酰亚胺薄膜等。

此外，导电材料的选择也非常重要。

常用的导电材料有金属纳米颗粒、导电聚合物等，它们能够提供良好的导电性能并适应材料的柔性。

其次，对所选材料进行表征和处理。

在材料表征方面，可以利用扫描电子显微镜(SEM)、原子力显微镜(AFM)等手段来观察材料的形貌和微观结构。

通过对材料表面进行处理，可以提高材料与导电材料之间的粘附性和界面接触性能，例如利用等离子体处理、激光刻蚀等技术。

接下来是加工工艺的关键步骤。

首先是柔性基底的制备。

通过选择合适的加工方法如剪切、滚压等，可将柔性基底加工成所需形状和尺寸。

然后是导电薄膜的制备。

可以利用溶液法、物理气相沉积等方法在柔性基底上制备导电薄膜。

此外，为了提高导电薄膜的导电性能和可靠性，还可以进行热处理、光照处理等工艺。

制备完毕后，还需要进行柔性电子传感器的性能测试。

常见的测试项目包括导电性能测试、柔性性能测试和传感性能测试等。

导电性能测试可通过四探针法或电阻测试仪来测量电导率和电阻率。

柔性性能测试主要包括柔性度、抗拉伸性能、耐弯曲性等指标的测量。

传感性能测试则需要根据具体传感器的功能进行，如温度传感器可以通过温度特性测试来验证其灵敏度和准确性。

除了上述关键技巧和步骤，还需要注意一些常见的问题和挑战。

首先是材料的兼容性问题，传感器材料之间应具有良好的匹配性，避免不同材料之间的失配导致性能下降。

其次是柔性基底的稳定性和耐久性问题，特别是在频繁弯曲或拉伸的情况下，需要考虑基底材料的稳定性以及导电薄膜与基底的附着强度。

传感器生产工艺流程传感器生产工艺流程传感器是一种能够感知和转换某种被测量参数的物理量并输出可用信号的装置。

传感器的生产工艺流程包括原材料准备、制备传感器元件、组装传感器模块和测试、包装和质量检验等环节。

第一步是原材料准备。

传感器生产需要用到各种原材料如硅、金属、陶瓷等。

在此步骤中，需要检查原材料的质量和规格，确保其符合生产要求。

第二步是制备传感器元件。

传感器元件的制备过程主要包括制备感知材料、制作传感器芯片以及加工传感器电路。

首先，制备感知材料，如按要求合成或加工硅晶片、陶瓷块等。

然后，将感知材料切割成适当的尺寸和形状，并加工成传感器芯片。

最后，将传感器芯片与电路连接，形成传感器元件。

第三步是组装传感器模块和测试。

在此步骤中，将传感器元件固定在适当的基座上，并添加外围电路和连接器。

然后，对组装的传感器模块进行测试，检查其感知和输出性能是否符合要求。

测试包括静态测试和动态测试，主要通过比较输出信号与已知输入信号的差异来评估传感器的准确性和灵敏度。

第四步是包装和质量检验。

在此步骤中，将传感器模块包装成产品，以便于商业化应用。

包装过程通常包括封装传感器元件、安装外壳和标记产品。

然后，对包装后的传感器进行质量检验，确保产品没有明显缺陷和损坏。

质量检验包括外观检查、尺寸测量、性能测试等。

最后，产品经过严格的质量控制程序和测试后，将进行包装和运输，最终交付给客户或投产使用。

总结起来，传感器的生产工艺流程包括原材料准备、制备传感器元件、组装传感器模块和测试、包装和质量检验等环节。

通过这一系列的工艺，可以生产出质量可靠、性能稳定的传感器产品，为各个领域的应用提供支持和保障。

传感器加工工艺嘿，朋友们！今天咱们来聊聊传感器加工工艺这个有趣的话题。

不知道大家有没有这样的经历，比如你去超市买水果，那个电子秤就是靠传感器来准确称出水果重量的；或者你坐电梯的时候，电梯能平稳运行，也是传感器在发挥作用呢。

先来说说传感器加工的第一步——原材料的选择。

这就好比做饭选食材，得精挑细选。

比如说，要制造一个压力传感器，就得选那种抗压性能好、稳定性高的材料。

有一次我在工厂参观，看到工人师傅们拿着放大镜，仔细检查每一块原材料，那认真的劲头，就像是在寻找宝藏一样。

哪怕有一点点瑕疵，都逃不过他们的火眼金睛。

选好了材料，接下来就是设计啦。

这就像是给房子画图纸，得考虑方方面面。

传感器的形状、大小、结构，都得根据具体的使用场景来定。

我记得有一次看到一个工程师，对着电脑屏幕，不停地修改设计方案，嘴里还念叨着：“这儿再加点，那儿再减点。

”那专注的样子，仿佛整个世界都只剩下他和那个设计图了。

设计好了，就该进入加工环节啦。

这可是个精细活，就像雕刻一件艺术品。

各种机床、设备齐上阵，把原材料一点点加工成需要的形状和尺寸。

有一回我看到一台数控机床，那刀具飞速旋转，火花四溅，就像在跳一场激情的舞蹈，不一会儿，一个零件就初具雏形了。

然后就是组装啦。

把各个零部件巧妙地组合在一起，这可需要耐心和技巧。

就像搭积木一样，一个不小心，可能就前功尽弃。

我曾经看到一位工人师傅，他的手就像有魔法一样，轻巧地把零件摆弄来摆弄去，很快，一个完整的传感器就出现在眼前了。

组装好了还不算完，还得进行测试和调试。

这就好比考试，得检验一下传感器是不是合格。

通过各种仪器设备，模拟各种使用场景，看看传感器的性能是不是达标。

要是有一点偏差，还得重新调整。

最后，合格的传感器才能走向市场，发挥它们的作用。

传感器加工工艺，虽然看起来很复杂，但其实每一个环节都充满了乐趣和挑战。

就像一场精彩的冒险，每一步都需要我们用心去探索，去攻克一个又一个的难关。

好啦，关于传感器加工工艺，今天就先聊到这儿，希望大家对这个神奇的领域有了更多的了解！。

柔性传感器的制作工艺柔性传感器制作工艺指的是利用柔性材料制作出能够感知外部物理量的传感器。

柔性传感器主要应用在机器人、健康医疗、智能家居等领域，对于提高产品的智能化、自适应能力有很大帮助。

本文将从材料选择、加工过程、测试等多个方面，详细介绍柔性传感器的制作工艺。

一、材料选择柔性传感器要求制作时材料必须具有一定的柔韧性、稳定性、导电性。

目前最常用的是导电高分子材料、导电纤维材料和碳材料。

1.导电高分子材料导电高分子材料是一种具有导电性能的材料，具有良好的柔性和稳定性。

在制备柔性传感器时，可以采用有机物质即高分子作为导电材料，这种高分子有很好的拉伸性、自修复性和耐磨性等特点，通常可以制作出具有高灵敏度、低噪音、长寿命等特点的柔性传感器。

2.导电纤维材料导电纤维材料是指具有导电性能的纤维材料，其制备工艺简单，成本低廉，主要应用在机器人、智能家居等领域。

常用纤维材料有铜纤维、银纤维、金纤维等，通过电解沉积法、浸润法等多种方法可以将导电纤维附加在柔性材料表面上。

3.碳材料碳材料具有优异的导电性、柔性和稳定性，在制备柔性传感器时经常被采用。

常用的碳材料有碳纳米管、石墨烯等，可以通过化学还原、喷涂等方式将其涂覆在柔性材料上。

二、加工过程柔性传感器的制作过程包括原材料的准备、加工、成型、制备、测试等步骤。

1.基材处理将所选材料按照要求加工成所需的形状，通常采用激光切割、压制、冲压等方法进行。

2.导电层的制备导电层是柔性传感器中的核心组成部分，其制备过程主要是将所选材料涂布或喷涂在基材上即可。

针对不同的导电材料，具体工艺有所差异。

3.电极的加工制备完成导电层后，需要再将不同电极加工在上面。

通常是通过薄膜沉积技术和印刷技术实现电极的加工。

4.成型、制备根据所需形状和尺寸，将基材等材料进行成型、制备。

通常是采用印刷、压制、贴合、注塑等多种手段进行。

5.测试制备柔性传感器后需要进行测试，以确保传感器的灵敏度、精度、稳定性等指标符合要求。

传感器工艺流程传感器工艺流程是指制造传感器的一系列工艺步骤，包含了从原材料准备、加工制造到检测调试的全过程。

下面将详细介绍传感器工艺流程。

传感器工艺流程的第一步是原材料准备。

传感器的原材料通常是金属、塑料、玻璃等。

在准备原材料时，需要对其进行筛选、分类和清洁处理。

这些过程旨在保证原材料的品质和纯度，以及去除可能对传感器性能产生不利影响的杂质。

接下来是加工制造环节。

该环节包括了一系列的加工工艺，如切割、滚压、打孔、焊接、熔接等。

这些工艺的目的是将原材料加工成传感器的各个组件，并确保这些组件的尺寸和形状满足设计要求。

在加工过程中，需要采用合适的设备和工艺参数，以确保加工质量和效率。

加工制造环节完成后，就进入了组装测试阶段。

在这个阶段，将传感器的各个组件进行组装，形成最终的产品。

组装过程中需要注意组件的安装顺序和位置，以及对组件进行精确的对位和固定。

完成组装后，还需要对传感器进行测试和调试，以验证其性能是否符合要求。

测试和调试包括了电气特性测试、信号输出测试、环境适应性测试等。

通过不同的测试手段和设备，可以对传感器的各项性能指标进行准确评估。

最后，是传感器工艺流程的最后一步——包装和出厂。

在包装过程中，需要采用合适的包装材料和包装方式，以保护传感器不受外界的损害。

包装完成后，可以对传感器进行质量检验和认证，并做好出厂准备工作。

出厂前的最后环节是质量管理和追溯记录。

通过建立质量管理体系和完善的追溯记录，可以及时发现和纠正潜在的质量问题，并提高传感器的生产质量和稳定性。

综上所述，传感器工艺流程包含了原材料准备、加工制造、组装测试、包装和出厂等多个环节。

这些环节相互关联，每一步都与传感器的质量和性能密切相关。

通过严格的工艺控制和质量管理，可以确保传感器的稳定性能和可靠性，并满足不同工业领域对传感器的需求。

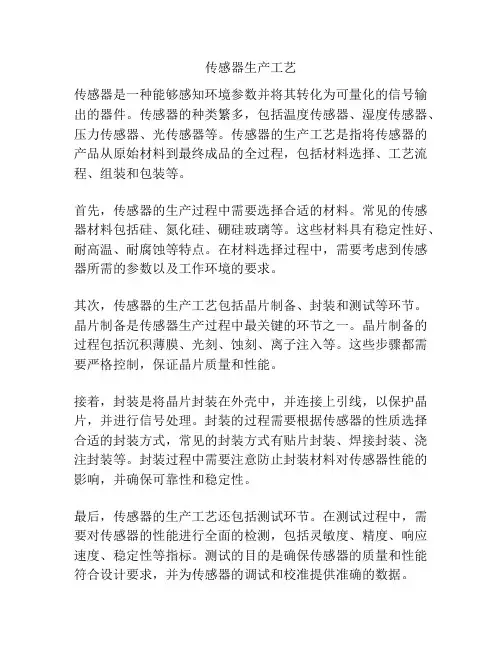

传感器生产工艺传感器是一种能够感知环境参数并将其转化为可量化的信号输出的器件。

传感器的种类繁多，包括温度传感器、湿度传感器、压力传感器、光传感器等。

传感器的生产工艺是指将传感器的产品从原始材料到最终成品的全过程，包括材料选择、工艺流程、组装和包装等。

首先，传感器的生产过程中需要选择合适的材料。

常见的传感器材料包括硅、氮化硅、硼硅玻璃等。

这些材料具有稳定性好、耐高温、耐腐蚀等特点。

在材料选择过程中，需要考虑到传感器所需的参数以及工作环境的要求。

其次，传感器的生产工艺包括晶片制备、封装和测试等环节。

晶片制备是传感器生产过程中最关键的环节之一。

晶片制备的过程包括沉积薄膜、光刻、蚀刻、离子注入等。

这些步骤都需要严格控制，保证晶片质量和性能。

接着，封装是将晶片封装在外壳中，并连接上引线，以保护晶片，并进行信号处理。

封装的过程需要根据传感器的性质选择合适的封装方式，常见的封装方式有贴片封装、焊接封装、浇注封装等。

封装过程中需要注意防止封装材料对传感器性能的影响，并确保可靠性和稳定性。

最后，传感器的生产工艺还包括测试环节。

在测试过程中，需要对传感器的性能进行全面的检测，包括灵敏度、精度、响应速度、稳定性等指标。

测试的目的是确保传感器的质量和性能符合设计要求，并为传感器的调试和校准提供准确的数据。

总之，传感器的生产工艺是一个复杂而精细的过程，需要选择合适的材料，严格控制生产过程，确保产品的质量和性能。

随着科技的发展，传感器的应用范围越来越广泛，对生产工艺的要求也越来越高。

只有不断创新和改进生产工艺，才能满足不同领域对传感器的需求。

传感器生产工艺流程传感器是现代工业中广泛应用的一个重要元件，它可以感知和接收各种物理量的信号，并将其转化为电信号进行处理和分析。

传感器的生产工艺流程是一个复杂的过程，包括多个环节和步骤。

首先是材料准备。

传感器的主要材料包括基底材料、感应材料、导电材料等。

这些材料需要经过严格的选择和检验，并按照一定比例进行配料和混合。

然后，进行原料的制备和加工。

其中，基底材料需要进行成型、模压和烘干等处理；感应材料需要进行溶液制备、过滤和结晶等步骤；导电材料需要进行研磨、粉碎和分级等过程。

接下来是传感器的制造。

首先是基底材料的加工和制备。

这包括将基底材料进行切割、成型和研磨等步骤。

然后，将成型好的基底材料放入模具中进行烧结。

烧结是将基底材料加热到一定温度下，使其成型和结实。

烧结后，进行表面处理和细化。

这包括将传感器表面进行抛光、涂覆和喷漆等处理，以增加其光滑度和美观度。

接着，将感应材料和导电材料涂覆在基底材料上。

感应材料负责感知和接收信号，导电材料负责将信号转化为电信号。

最后，对传感器进行测试和检验。

这包括进行电流和电压等参数的测试，以确保传感器的性能和质量达到要求。

最后是传感器的封装和包装。

将成品传感器放入适当的包装盒中，进行密封和包装。

同时，对包装进行外观和质量检查，确保传感器没有破损和缺陷。

然后，将包装好的传感器进行标签贴附和打包，以便于存储和销售。

传感器的生产工艺流程需要严格控制每个环节和步骤，确保传感器的性能和质量达到标准要求。

同时，还需要注重环境保护和安全生产，避免污染和事故发生。

随着科技的不断进步和创新，传感器的生产工艺流程也在不断更新和改进，以适应市场需求的变化和发展的要求。

总之，传感器的生产工艺流程是一个复杂而精细的过程，需要经过多个环节和步骤进行材料准备、制造、测试和封装。

通过严格控制和管理每个环节和步骤，可以生产出高质量、高性能的传感器产品。

传感器的广泛应用和不断创新，也为传感器生产工艺的发展提供了新的机遇和挑战。

传感器生产工艺流程
《传感器生产工艺流程》
传感器是一种能够感知和测量外部环境的设备，广泛应用于工业控制、汽车电子、智能家居等领域。

传感器的生产工艺流程是一个复杂的系统工程，包括原材料采购、生产加工、检测测试等多个环节。

首先，传感器生产的第一步是原材料的采购。

传感器的主要材料包括半导体材料、金属材料和塑料等。

生产商需要从供应商处购买各种材料，并对材料进行严格的检验，确保材料符合要求。

其次，经过材料采购之后，生产商需要对原材料进行加工。

针对不同类型的传感器，加工工艺也会有所不同。

一般来说，加工包括切割、钻孔、焊接、组装等步骤，需要使用各种设备和工具进行生产加工。

然后，传感器生产的关键步骤之一是测试检测。

在生产过程中，需要对传感器进行严格的测试，确保其性能稳定和可靠。

测试包括功能测试、性能测试、环境适应性测试等多个方面，只有通过严格测试的传感器才能被发布出厂。

最后，传感器生产的最后一步是包装和出货。

经过生产和测试的传感器需要进行包装，以保护其外壳和电路不受损坏。

然后，将包装好的传感器进行入库管理和出货发运。

总之，传感器生产工艺流程是一个复杂而严谨的系统工程，需要对材料、加工、测试等多个环节进行严格控制和管理，以确保传感器的品质和性能。

粉尘传感器生产工艺粉尘传感器是一种用于测量空气颗粒浓度的设备。

它广泛应用于工业、环保、医疗卫生、生物医药等领域。

粉尘传感器生产工艺是制造出高精度、高可靠性、高性价比的粉尘传感器的重要保证。

本文将从材料选取、工艺流程、质控标准等方面介绍粉尘传感器生产工艺。

材料选取粉尘传感器的材料需求较高，需要兼顾光学、电子、机械等方面的特性。

常用的材料有如下几种：半导体材料、气敏材料、玻璃、金属、塑料。

半导体材料：半导体材料因其电子特性稳定、制造工艺容易、成本较低等优点，被广泛应用于粉尘传感器中。

其中，最常用的是氧化锡（SnO2）。

气敏材料：气敏材料主要包括氧化物、金属材料等。

氧化物以氧化钨为代表，金属材料以铂、金、铜等为代表。

玻璃：在粉尘传感器中，玻璃被用于光学系统的制作。

光学系统是粉尘传感器的核心组件之一，可以影响传感器的灵敏度和响应速度。

金属：金属主要用于传感器金属外壳和电极的制作中。

塑料：塑料原材料可以充填成形，且具有较好的绝缘性和耐化学腐蚀性，被广泛用于粉尘传感器中。

工艺流程粉尘传感器的生产工艺主要包括光学系统加工、半导体传感器制作、电路板加工、外壳封装等。

光学系统加工：光学系统是粉尘传感器的核心组件之一，负责收集空气中的光信号，转换为电信号。

光学系统加工主要包括一下几个步骤：（1）基板加工：将光学组件加工制成玻璃基板。

可采用平面化机进行研磨、抛光和平面化处理。

（2）涂敷：将光学材料涂敷在基板上，形成反射膜。

可采用高温蒸发法或磁控溅射法进行。

（3）光滑度处理：通过光滑度检测与处理来保证光学组件的精度和稳定性。

半导体传感器制作：半导体传感器是粉尘传感器的关键部件，其制作主要包括以下几个步骤：（1）基片生长：将半导体材料在高温下生长成薄片。

（2）安装与矫正：将基片安装在制造设备上，进行位置校正。

（3）刻蚀：通过刻蚀技术形成传感器的形状与结构。

（4）电极制作：在传感器上制作各种电极，以便对其进行控制和测量。

电路板加工：电路板制作主要是为了实现对传感器的信号采集、放大等电学处理。

关于传感器材料【摘要】材料、信息和能源这三大资源是现代文明的三大支柱。

传感器材料包括结构材料和敏感材料。

敏感材料是对电、光、声、力、热、磁、气体分布等场的微小变化而表现出性能明显改变的功能材料（通常称之为第二代材料）。

传感器敏感材料大致可分为金属系、无机系、有机系及复合系四种功能材料，敏感材料首先应具有良好的敏感特性其次还应具有良好的重复性和互换性。

【关键字】材料传感器一、导电材料导电材料按导电机理可分为电子导电材料和离子导电材料两大类金属材料，引线键合工艺中所用导电丝主要有金丝、铜丝和铝丝。

通用高分子材料与各种导电性物质，如金属粉、炭黑等通过填充复合、表面复合等方式可以制成：导电塑料、导电橡胶、导电纤维织物、导电涂料、导电胶粘剂及透明导电薄膜等。

二、绝缘材料介电材料又叫电介质，是以电极化为特征的材料。

具有压电效应的材料叫做压电材料，通过压电材料可以将 机械能和电能相互转换。

铁电材料是一种特殊的介电材料，即具有电畴和电滞回 线，通常称为铁电体。

三、半导体材料硅(Si)是当前微电子技术的基础材料，预计其统治地位至 少到21世纪中叶都不会改变。

一维量子线、零维量子点材料是一种人工构造(通过能带 工程实施)的新型半导体材料，是新一代量子器件的基础。

半导瓷的半导化机理， 在于陶瓷材料成分中化学计量比的净氧化锌应是绝缘体，但由于本征缺陷的存在，使之具有n型电导，而搀杂使电导率产生巨大变化 。

稀土催化材料种类用途及其生产现状与发展分析稀土催化材料种类用途及其生产现状与发展分析一、稀土催化材料的种类众所周知，我国稀土矿以轻稀土组分为主，其中镧、铈等组分约占60%以上。

随着我国稀土永磁材料、稀土发光材料、 稀土抛光偏离或杂质缺陷对晶粒的影响，的界面势垒。

热敏电阻可分为正温度系数 大类。

氧化锌晶体具有纤锌矿结构。

以及施主和受主在晶界形成 (PTC)和负温度系数(NTC)两 室温下满足化学计量比的纯粉、稀土在冶金工业中等应用领域逐年扩大，国内市场对中重稀土的需求量也快速增加。

传感器的材料传感器是一种能够感知、检测并转换某种特定物理量或化学量为可感知的信号输出的装置。

传感器的材料选择对传感器的性能和应用具有至关重要的影响。

本文将就传感器的材料进行详细介绍。

首先，传感器的材料可以分为传感元件材料和包装材料两大类。

传感元件材料是构成传感器的核心部件，直接影响传感器的灵敏度、稳定性和响应速度等性能指标。

常用的传感元件材料包括金属、半导体、陶瓷、聚合物等。

金属材料具有良好的导电性和导热性，适用于制作电阻式、电容式传感器；半导体材料具有灵活的电学性能，适用于制作压力传感器、温度传感器等；陶瓷材料具有良好的机械性能和耐高温性能，适用于制作压力传感器、气体传感器等；聚合物材料具有良好的柔韧性和耐腐蚀性能，适用于制作湿度传感器、化学传感器等。

其次，传感器的包装材料是保护传感元件并与外部环境进行交互的外部壳体材料。

包装材料的选择需要考虑到传感器的使用环境和应用要求。

常用的包装材料包括金属、塑料、玻璃等。

金属材料具有良好的机械强度和耐腐蚀性能，适用于制作耐高温、耐压力的传感器；塑料材料具有良好的成型性和绝缘性能，适用于制作轻量化、便携式的传感器；玻璃材料具有良好的透明性和化学稳定性，适用于制作光学传感器、生物传感器等。

再次，传感器的材料选择需要考虑到传感器的应用需求。

不同的应用场景需要不同的材料特性来满足其要求。

例如，工业领域的传感器需要具有耐高温、耐腐蚀、抗干扰等特性；医疗领域的传感器需要具有生物相容性、安全可靠等特性；环境监测领域的传感器需要具有防水、防尘、耐候性等特性。

最后，随着科学技术的不断发展，新型材料的应用也为传感器的发展带来了新的机遇和挑战。

纳米材料、柔性材料、生物材料等新型材料的出现为传感器的性能提升和多样化应用提供了新的可能性。

同时，新型材料的应用也需要克服其制备工艺、稳定性、成本等方面的挑战。

总之，传感器的材料选择对传感器的性能和应用具有重要影响。

传感器的材料需要根据其应用需求、环境条件和性能指标进行合理选择，以确保传感器的稳定可靠运行。

传感器的生产工艺传感器的生产工艺包括传感器的设计、加工、组装和测试等流程。

以下是一个大致的传感器生产工艺流程。

1. 传感器设计：传感器的设计是整个生产工艺的基础。

在设计阶段，需要明确传感器的功能需求、性能指标和适用环境等。

设计师根据这些需求，通过计算和仿真等方法确定传感器的结构、材料和工作原理等。

2. 材料选择：根据传感器的设计要求，选择适用的材料。

传感器的材料应具备好的电气、热学和机械性能，同时对测量物理量有较好的响应。

常用的传感器材料包括金属、陶瓷、半导体和聚合物等。

3. 加工制造：传感器的制造通常通过加工技术来完成。

根据传感器的结构和材料，可以采用不同的加工方法，如数控机床加工、激光切割、电火花加工等。

加工过程中，需要控制加工精度和表面质量，以保证传感器的性能和可靠性。

4. 组件组装：传感器的组装包括将不同的零部件组合在一起，形成一个完整的传感器。

这一过程通常需要进行精密的装配操作，包括焊接、粘接、螺纹连接等。

组装过程中要注意传感器的连接质量和结构的稳定性。

5. 传感器测试：传感器的测试是确保传感器性能的关键步骤。

测试过程中，需要进行静态测试和动态测试。

静态测试主要包括参数测试、灵敏度测试和线性度测试等，动态测试主要是测试传感器的响应时间和动态特性。

6. 质量控制：整个生产工艺中，质量控制是一个重要的环节。

在加工和组装过程中，需要定期进行质量检查和排除不良品。

合格的传感器需要经过严格的质量检验，确保其性能和可靠性达到要求。

总之，传感器的生产工艺涉及到传感器的设计、材料选择、加工制造、组件组装、测试和质量控制等多个环节。

每个环节都需要严格控制和操作，以确保传感器的性能和可靠性。

传感器的生产工艺将不断推动传感器技术的发展与应用。
