当前位置：文档之家 › 电子负载IT8811-艾德克斯

电子负载IT8811-艾德克斯

  • 格式：pdf
  • 大小：2.04 MB
  • 文档页数：50

下载文档原格式

  / 50

合集下载

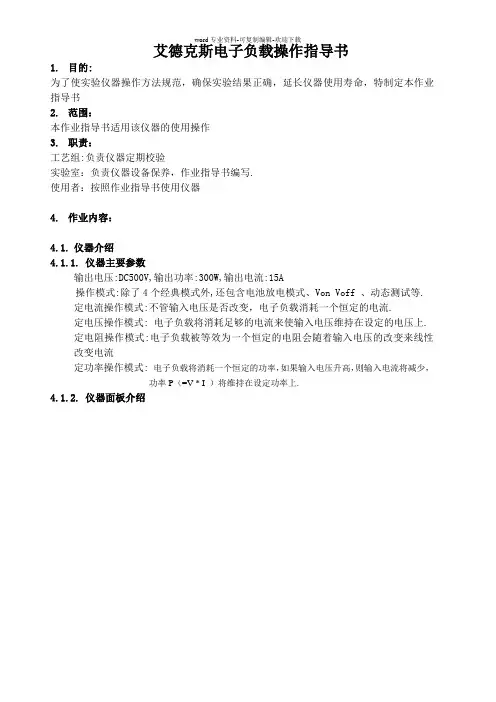

艾德克斯电子负载操作指导书

艾德克斯电子负载操作指导书

word专业资料-可复制编辑-欢迎下载艾德克斯电子负载操作指导书1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书2.范围：本作业指导书适用该仪器的使用操作3.职责：工艺组:负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器4.作业内容：4.1.仪器介绍4.1.1.仪器主要参数输出电压:DC500V,输出功率:300W,输出电流:15A操作模式:除了4个经典模式外,还包含电池放电模式、Von Voff 、动态测试等.定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流.定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上.定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流定功率操作模式:电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减少，功率P（=V * I ）将维持在设定功率上.4.1.2.仪器面板介绍4.1.3.指示灯功能描述4.2.定电流负载模式操作步骤4.2.1.插上仪器电源、启动仪器处于待机状态.4.2.2.在仪器面板上按I-set键，屏幕显示CURRENT=0.000A .4.2.3.通过数字键或者是旋钮输入所需的电流值，如CURRENT=1A按 Enter键确认.4.2.4.被测样品与仪器连接4.2.5.在仪器面板上按ON/OFF 键,仪器开始输出电流.4.3.定电压负载模式操作步骤4.3.1.操作步骤同4.44.4.定电阻负载模式操作步骤4.4.1.操作步骤同4.44.5.定功率负载模式操作步骤4.5.1.操作步骤同4.44.6.电池放电测试操作步骤4.6.1.定义:使用恒流模式来进行容量测试,可编程设置关断电平,当电池电压过低时,系统确定电池达到设定阈值或非安全状态前夕,自动中断测试.在测试过程中可以观测电池的电压,放电电流,负载功率和电池已放电容量.4.6.2.在仪器面板上按 On/Off键，使负载的输入状态为关闭，连接好待测电池.4.6.3.按 I-set键，VFD显示CURRENT= 0.000A,设置电池的放电电流,按Enter键确认.注意：负载的放电电流必须小于电池所供给的电流,在此范围内尽量设大.4.6.4.按Shift+ Battery（数字键8）,屏幕显示MIN OLT=0.10V,设置关断电压,按Enter键开始放电测试.当电池电压跌落到关断电压时,负载的输入状态自动OFF.4.6.5.再次按hift+ Battery（数字键8）键可退出电池容量测试模式.4.6.6.在测试过程中按上下键切换观察电池的电压,实际放电电流和负载功率,电池已放电容量.4.7.Von Voff 操作步骤4.7.1.定义:当待测电源上升速度或下降速度慢时,电子负载就有可能将待测电源保护.电子负载提供了Von（带载电压）和Voff （卸载电压）功能,当待测电源电压上升且大于Von 带载电压时,负载开始带载测试.当待测电源电压下降且小于Voff卸载电压时,负载则卸载，输入状态为OFF.4.7.2.按 Shift + Menu 键进入菜单4.7.3.屏幕显示MAX CURRENT SET，按下方向键▼至>VOLTAGE ON SET,按Enter键确认.4.7.4.屏幕显示>VOLT.ON=0.00V,按数字键设置带载电压值(0.1V至最大电压值),按Enter确认.4.7.5.按下方向键▼至>VOLTAGE OFF SET, 按Enter键确认.4.7.6.屏幕显示>VOLT.OFF=0.00V按数字键设置卸载电压值(0V至最大电压值) 按Enter键确认.4.8.动态测试操作步骤定义:动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性.动态测试操作可以用前面板Shift + Tran键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数Shift +S-Tran.这些参数包括：A值脉宽时间,B 值脉宽时间及动态测试模式、动态测试模式可分为连续模式,脉冲模式及触发模式.4.8.1.1.连续模式（CONTINUOUS）:在连续模式下，当动态测试操作使能后，负载会连续的在A值及B值之间切换.4.8.1.2.举例操作.负载电流在5A和10A之间切换,负载电流在 5A时保持2ms,在 10A时保持3ms.假设被测仪器输出电压为12V，当前在定电流模式下.4.8.1.3.关闭负载的输入4.8.1.4.按下Shift+ S-Tran ,设置 LEVEL A=5A,按 Enter,设置 WIDTH A=3ms,按Enter,设置 LEVER B=10A,按 Enter,设置 WIDTH B=2ms,按 Enter确认.4.8.1.5.此时动态模式为CONTINOUS，按 Enter确认.4.8.1.6.按 On/Off键打开负载的输入.4.8.1.7.按下 Shift+ Tran 开始执行动态测试操作.4.8.1.8.再按下 Shift+ Tran 将停止动态测试操作.4.8.2.脉冲模式（PULSE）:在脉冲模式下,当动态测试操作使能后,每接收到一个触发信号,负载就会切换到B 值下,在维持B脉宽时间后,会切换回A值下.4.8.2.1.举例操作.负载电流在5A 和 10A之间切换.负载每接收到一个触发信号，就会切换到10A 电流值,10ms后切换回 5A电流值.假设被测仪器输出电压为 12V,当前在定电流模式下.4.8.2.2.按下 On/Off，关闭负载输入 .4.8.2.3.按下Shift+ S-Tran,设置LEVER A=5A,WIDTH A=10ms,LEVERB=10A,WIDTH,B=10ms,此时动态模式为 CONTINOUS.4.8.2.4.按下方向键▼至>PULSE4.8.2.5.按 Enter设置动态模式为 PULSE.4.8.2.6.按下 On/Off，打开负载输入.4.8.2.7.按下 Shift + Tran 开始执行动态测试操作.4.8.2.8.按下 Shift+ Trigger开始另一次脉冲，复按 Shift+ Trigger，可以得到更多的脉冲.4.8.2.9.按下 Shift+ Tran 将停止动态测试操作.4.9.保护功能4.9.1.过电压保护（OV）,当输入电压大于最大电压值时,负载过电压保护,输入OFF，蜂鸣器鸣叫，屏幕显示OVER VOLTAGE.4.9.2.过电流保护（OC）,在定电流,定功率及定电阻模式时，当负载输入电流增加到电流上限时，负载将调整为最大保护电流输入,屏幕显示负载状态信息显示为CC.在定电压模式，动态测试操作或顺序操作时,当负载输入电流增加到电流上限时，蜂鸣器鸣叫，显示电电压和电流值同时闪烁.4.9.3.输入极性反接,当输入极性反接时,蜂鸣器鸣叫,屏幕显示REVERSE VOLTAGE .4.9.4.过温度保护(OH),当负载内部功率器件超过80℃时,负载温度保护.此时输入OFF，蜂鸣器鸣叫, 屏幕显示OVER HEAT.。

IT8811 IT8812用户手册

IT8811 IT8812用户手册
第三章 技术规格.................................................................................................................................13 3.1 主要技术参数 ............................................................................................................................13 3.2 补充特性 ...................................................................................................................................14

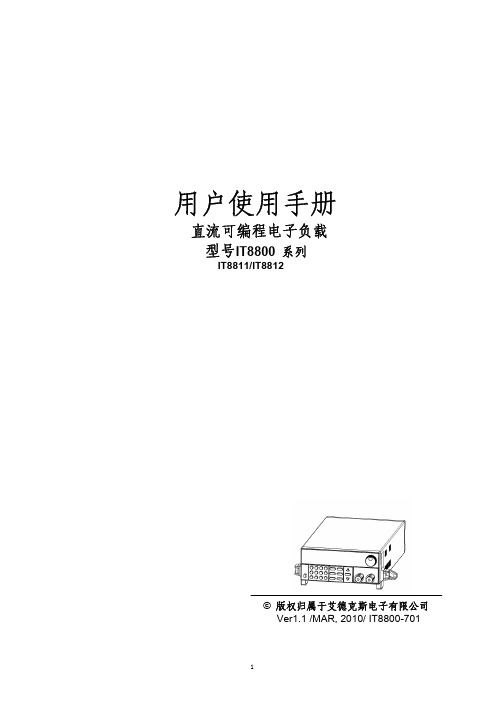

用户使用手册
直流可编程电子负载 型号IT8800 系列
IT8811/IT8812
© 版权归属于艾德克斯电子有限公司 Ver1.1 /MAR, 2010/ IT8800-701
1
目录
第一章 验货与安装...............................................................................................................................6 1.1 验货 ............................................................................................................................................6 1.2 清洁....................................................................................................................................................................................................................................................6 1.4 安装位置.....................................................................................................................................6 1.4.1 安装尺寸 ............................................................................................................................6 1.4.2 负载把手的调节 .................................................................................................................7 1.4.3 支架安装 ............................................................................................................................7 1.5 输入连接部分的安装 ...................................................................................................................8

艾德克斯负载仪 IT8500+系列用户手册

艾德克斯负载仪 IT8500+系列用户手册
“说明”标志表示有提示，它要求在 执行操作步骤时需要参考，给操 作员提供窍门或信息补充。
IT8500+用户手册
认证与质量保证
IT8500+系列电子负载完全达到手册中所标称的各项技术指标。
保固服务
ITECH 公司对本产品的材料及制造，自出货日期起提供一年的质量保固服务（保 固服务除以下保固限制内容）。
在此仪器操作的各个阶段中，必须遵循以下一般安全预防措施。如果未遵循这些 预防措施或本手册其他部分说明的特定警告，则会违反有关仪器的设计、制造和 用途方面的安全标准。 艾德克斯公司对用户不遵守这些预防措施的行为不承担任 何责任。
IT8500+系列电子负载支持 110V 或 220V 两种交流输入方式，请务必在开启 电源前检查电子负载的交流输入转换开关状态和供电电压相匹配，否则可能 烧坏电子负载
大短路输出电流而不会发生过热。如果有多个负载，则每对负载电线都必须 能安全承载电源的满载额定短路输出电流。 为减少起火和电击风险，请确保市电电源的电压波动不超过工作电压范围的 10%。 请勿自行在仪器上安装替代零件，或执行任何未经授权的修改。 请勿在可拆卸的封盖被拆除或松动的情况下使用本设备。 请仅使用制造商提供的电源适配器以避免发生意外伤害。 严禁将本设备使用于生命维持系统或其他任何有安全要求的设备上。
担保
本文档中包含的材料 “按现状 ”提 供，在将来版本中如有更改，恕不另 行通知。此外，在适用法律允许的最 大范围内，ITECH 不承诺与本手册 及其包含的任何信息相关的任何明 示或暗含的保证，包括但不限于对适 销和适用于某种特定用途的暗含保 证。 ITECH 对提供、使用或应用本 文档及其包含的任何信息所引起的 错误或偶发或间接损失概不负责。如 ITECH 与用户之间存在其他书面协 议含有与本文档材料中所包含条款 冲突的保证条款，以其他书面协议中 的条款为准。

艾德克斯电子负载使用基本步骤

艾德克斯电子负载使用基本步骤

艾德克斯电子负载使用基本步骤艾德克斯电子负载是一种用于测试电源、电池等电路的工具，作为一种先进的测量设备，广泛应用于电源测试、电池测试、太阳能发电系统测试等领域。

一、艾德克斯电子负载基于电子负载原理，通过模拟不同负载条件下的电流、电压和功率等参数，测试电源的性能和稳定性。

以下是艾德克斯电子负载的主要特点：1、宽工作范围：该设备具有广泛的工作电流、电压和功率范围，可满足不同类型电源的测试需求，包括直流电源、交流电源和太阳能发电系统等。

2、高精度测量：该设备采用精密的测量电路和先进的控制算法，可实现高精度的电流、电压和功率测量，并提供准确的测试结果。

3、可编程控制：电子负载具备可编程控制功能，用户可以通过软件或外部设备进行参数设置和自动化测试，提高测试效率和精确度。

4、多种保护机制：该设备内置多种保护机制，如过电流保护、过温保护和过压保护等，有效保护测试设备和被测试电源的安全性。

二、艾德克斯电子负载使用基本步骤：1、连接电源：将电子负载的电源线连接到电源插座上，并确认电子负载和电源的电压和电流等参数是否匹配。

2、连接被测电路：将被测电路的正负极分别连接到电子负载的正负极上。

3、设置电子负载参数：根据需要设置电子负载的参数，包括电压、电流、功率、阻值等等。

4、开始测试：确认设置无误后，打开电子负载的开关，开始测试。

5、监控测试结果：在测试过程中，可以通过电子负载的显示屏或计算机连接监控测试结果，包括电流、电压、功率、温度等等参数。

6、结束测试：测试结束后，关闭电子负载的开关，并断开被测电路的连接。

7、根据需要保存数据：如果需要记录测试结果，可以将测试数据保存到电子负载内置的存储器或计算机上，以便后续分析和处理。

8、校准和维护：定期对电子负载进行校准和维护，以确保其精度和可靠性。

校准应该由专业人员进行，维护包括清洁、检查电路连接等。

IT7000-IT8800--用户手册

IT7000-IT8800--用户手册

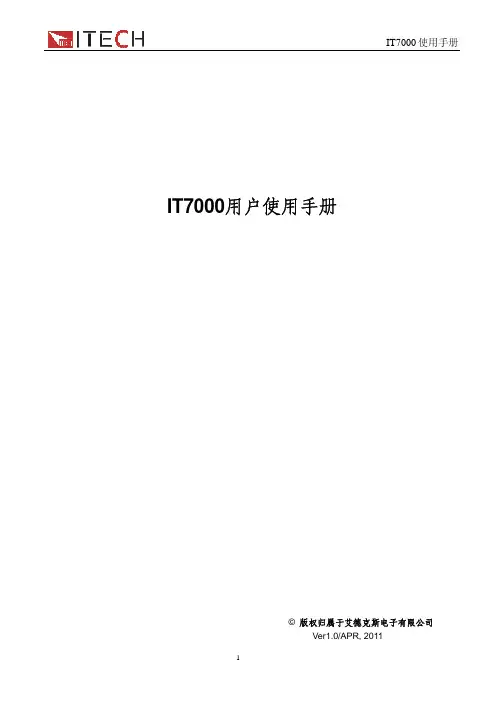

IT7000用户使用手册© 版权归属于艾德克斯电子有限公司Ver1.0/APR, 2011第一章软件系统安装 (3)1.1 计算机的基本配置 (3)1.2 安装和运行软件 (3)第二章 IT7000 界面和基本操作 (4)2.1 IT7000的界面介绍 (4)2.2 基本操作 (5)2.2.1 配置 (5)2.2.2 实时值 (14)2.2.3 电池放电 (15)2.2.4 保存数据 (18)2.2.5 数据查询 (19)2.2.6 关于 (19)第三章 IT8800系列控制界面介绍 (19)3.1 IT88 界面介绍 (20)3.2 设置电压，电流，电阻和功率值 (21)3.3 快速设置 (22)3.4 程序(在CV , CC, CR 和 CW 四种工作模式下) (24)3.5 GO/NG (25)3.6 抓取数据功能 (25)3.7 保存调用功能 (28)3.8 曲线放大和平移功能 (28)第一章软件系统安装IT7000是由艾德克斯电子有限公司为用户设计的一套操作简单，实用性强的控制软件。

适用于本公司出品的电源和电子负载，包括：IT8500 plus ,IT8700,IT8800等电子负载系列和IT6300,IT6500,IT6900系列电源。

这套软件可以让用户通过计算机控制来实现在电源或负载前面板进行的所有操作，给用户需要在远端操作机器提供很大的方便。

本软件支持RS232串口通信和USB,GPIB通讯。

1.1 计算机的基本配置此光盘的运行环境需要用户拥有 HTML 浏览器和浏览手册需要Adobe Acrobat Reader软件。

为了有较好的浏览效果，我们推荐您使用IT4.0 或者是更高级的浏览器。

系统要求：窗口: Pentium II Pentium III or Pentium IV配备奔腾III ，奔腾IV 或者以上等级微处理器的计算机使用Windows 98/ME/XP 或者是 Windows 2000/Windows NT4.1.2 安装和运行软件1. 把CD-ROM 放到光驱里面运行 IT7000 安装程序。

艾德克斯多路电子负载操作指导书

艾德克斯多路电子负载操作指导书

1. 目的：为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书。

2. 范围：本作业指导书适用该仪器的使用操作。

3. 职责：设备组：负责仪器定期校验。

实验室：负责仪器设备保养，作业指导书编写。

使用者：按照作业指导书使用仪器。

4. 作业内容：4.1. 仪器介绍4.1.1. 仪器主要参数IT8731: 输出电压80V 、 输出电流40A 、 输出功率200W 。

IT8733B: 输出电压500V 、输出电流30A 、 输出功率500W 。

IT8733: 输出电压80V 、 输出电流120A 、 输出功率600W 。

4.1.2. 仪器面板介绍4.1.3. 仪器按键功能介绍4.1.3.1. 控制模块按键功能介绍负载电源开关，打开时所有通道显示屏会点亮，所有通道进入开机自检的状态。

用来切换通道,由于IT8700是多路负载，一个主机控制所有模组。

每个模组都有自己的通道编号，想对某通道进行编辑，首先在主机面板上选择好编辑的通道才能进行编辑.例如：对5通道进行编辑，首先按Chan 键，主机VFD 上显示所有安装通道，直接按数字键5，就可以切换到5通道，这时就可以对该通道进行编辑。

用来保存数据，选择好通道后，在主机面板对该通道进行编辑参数，设置工作模式、电压、电流、斜率、动态参数等设置。

用101组设置参数。

所有的参数都保存在非易失性存储器中，可以掉电保存。

101组参数。

所有使用的参数只需要编辑和保存一次，它们就会一直保存在存储器中。

每次只需要调用即可。

用来进入单通道的菜单：此键用来单通道的菜单设置。

可实现A/B 动态的功能，选择CC/CV/CR 工作模式等，此菜单已在菜单列表中详细作了介绍。

/关闭：此键可以实现同步控制模组通道开启/关闭状态的功能。

只需要在配置菜单中开启所有模组的同步功能就可以。

触发功能键，编辑好自动测试文件或者动态脉冲输出时，必须选择触发源，负载有五种触发的方式，面板触发只是其中的一种。

艾德克斯电子 直流可编程多路电子负载 型号IT8700系列 说明书

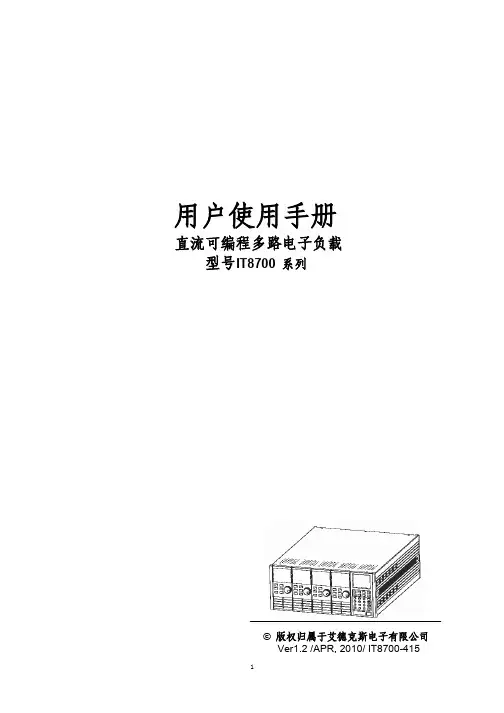

用户使用手册
直流可编程多路电子负载 型号IT8700 系列
© 版权归属于艾德克斯电子有限公司 Ver1.2 /PR, 2010/ IT8700-415
1
第一章 产品介绍 ..............................................................................................................7 1.1 介绍 ........................................................................................................................7 1.2 描述 ........................................................................................................................7 1.3 前面板介绍..............................................................................................................8 1.4 后面板介绍..............................................................................................................9
2
5.2.1 单通道模组面板..........................................................................................33 5.2.2 双通道模组面板..........................................................................................33 5.3 VFD 指示灯功能介绍 .............................................................................................32 5.4 主机后面板 8 针端子用法......................................................................................32 5.4.1 外部触发 .....................................................................................................32 5.4.2 外部 ON/OFF 控制连接...............................................................................32 5.5 主机-扩展机框的连接 ............................................................................................32 5.6 模组后面板端子功能 .............................................................................................32 5.6.1 电压故障指示..............................................................................................39 5.6.2 电流监控 .....................................................................................................39 5.6.3 数字 I/O ......................................................................................................39 5.6.4 远端量测.....................................................................................................39 5.6.5 外部模拟量控制 ..........................................................................................40 5.7 负载连接 ...............................................................................................................40 5.8 并联连接 ...............................................................................................................41 第六章 操作介绍 ............................................................................................................42 6.1 本地/远端控制 .......................................................................................................42 6.2 远程控制连接 ........................................................................................................42 6.3 操作模式 ...............................................................................................................43 6.3.1 定电流操作模式（CC）..............................................................................43 6.3.2 定电阻操作模式（CR）..............................................................................44 6.3.3 定电压操作模式（CV）..............................................................................44 6.3.4 定功率操作模式（CW）.............................................................................47 6.3.5 定阻抗操作模式（CZ）..............................................................................47 6.3.6 基础操作模式 .............................................................................................47 6.4 动态测试操作........................................................................................................47 6.4.1 连续模式（CONTINUOUS ）....................................................................47 6.4.2 脉冲模式（PULSE）..................................................................................48 6.4.3 触发模式（toggle）....................................................................................48 6.4.4 A/B 动态操作...............................................................................................49 6.5 顺序操作（LIST） ................................................................................................50

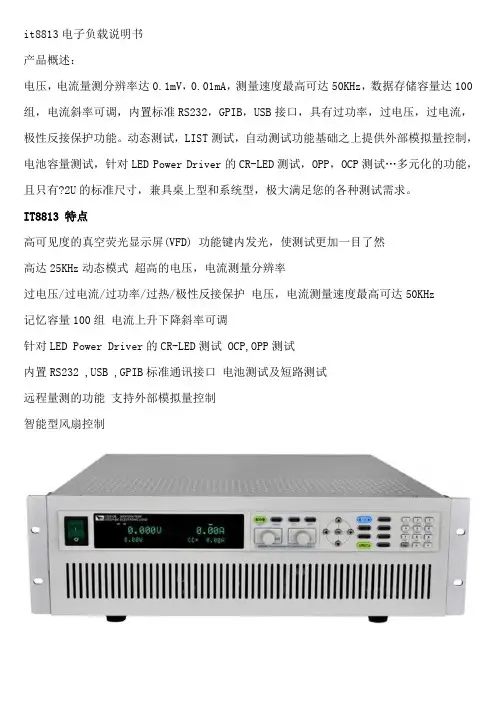

it8813电子负载说明书

it8813电子负载说明书
产品概述：
电压，电流量测分辨率达0.1mV，0.01mA，测量速度最高可达50KHz，数据存储容量达100组，电流斜率可调，内置标准RS232，GPIB，USB接口，具有过功率，过电压，过电流，极性反接保护功能。

动态测试，LIST测试，自动测试功能基础之上提供外部模拟量控制，电池容量测试，针对LED Power Driver的CR-LED测试，OPP，OCP测试…多元化的功能，且只有?2U的标准尺寸，兼具桌上型和系统型，极大满足您的各种测试需求。

IT8813 特点
高可见度的真空荧光显示屏(VFD) 功能键内发光，使测试更加一目了然
高达25KHz动态模式超高的电压，电流测量分辨率
过电压/过电流/过功率/过热/极性反接保护电压，电流测量速度最高可达50KHz
记忆容量100组电流上升下降斜率可调
针对LED Power Driver的CR-LED测试 OCP,OPP测试
内置RS232 ,USB ,GPIB标准通讯接口电池测试及短路测试
远程量测的功能支持外部模拟量控制
智能型风扇控制
艾德克斯 IT8813 直流电子负载技术规格
艾德克斯 IT8813 直流电子负载标准配件AC电源线
用户使用手册
出厂测试报告。

艾德克斯多路电子负载操作指导书

艾德克斯多路电子负载操作指导书1000字
艾德克斯多路电子负载是一种用于模拟负载的测试设备，它可以模
拟各种负载条件，如恒定电流、恒定电压、恒定功率等。

它可以用
于测试各种电子产品，如电源、充电器、手机、笔记本电脑等。

以下是艾德克斯多路电子负载的操作指南：
1. 连接电源和仪器
将电源连接到电源接口，并且将仪器连接到电源上。

确保连接的电
源和仪器的电压和电流符合设备需求。

另外，请务必先打开电源，
再打开仪器。

2. 设置工作模式
在主界面上，可以选择各种工作模式，如恒定电流、恒定电压、恒
定功率等。

同时，可以设置相关参数，如电压、电流、功率指定等。

3. 设置测试条件
在设置好工作模式后，需要设置测试条件。

例如，需要设置负载电
压或负载电流等，以便对被测设备进行测试。

4. 开始测试
设置好测试条件后，点击“开始测试”按钮，即可开始测试。

测试
过程中，可以实时监测被测设备的电压、电流、功率等参数。

测试
结束后，可以得到测试结果。

5. 结果分析
在测试结束后，可以对测试结果进行分析和处理。

例如，可以得到
被测设备在不同负载条件下的响应和性能表现，以便对设备进行优
化和改进。

总之，通过上述步骤，可以轻松使用艾德克斯多路电子负载进行各
种电子产品的测试和分析。

为了保证测试结果的准确性和可靠性，
请务必按照操作指南进行操作，并确保设备和电源符合设备需求。

IT8513、8514用户手册

用户使用手册
直流可编程电子负载 型号IT8513/14系列
IT8513B/IT8514B/IT8513C/IT8514C/IT8514F
© 版权归属于艾德克斯电子有限公司 Ver1.1 /APR, 2008/ IT8500-401
1
第一章 快速入门 ...........................................................................................................................6 1.1 开机自检..................................................................................................................................6 1.1.1 介绍 ..................................................................................................................................6 1.1.2 自检步骤...........................................................................................................................6 1.1.3 如果负载不能启动 ............................................................................................................6 1.2 前面板介绍..............................................................................................................................7 1.3 后面板介绍 ..............................................................................................................................8 1.4 VFD 指示灯功能描述 ...............................................................................................................8 1.5 键盘介绍 .................................................................................................................................9 1.6 快速功能键 ..............................................................................................................................9 1.7 菜单操作..................................................................................................................................9 1.8 选件和配件 ............................................................................................................................11
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（计算机软件）以及用于国防的 DFARS
252.227-7015（技术数据－商业制品）
和 DFARS 227.7202-3（商业计算机软件 或计算机软件文档中的权限）。
IT8800 用户手册
安全声明
小心标志表示有危险。它要求在 执行操作步骤时必须加以注意， 如果不正确地执行或不遵守操作 步骤，则可能导致产品损坏或重 要数据丢失。在没有完全理解指 定的条件且不满足这些条件的情 况下，请勿继续执行小心标志所 指示的任何不当操作。
安全标志
直流电 交流电 既有直流也有交流电 保护性接地端子
ON（电源合） OFF(电源断) 电源合闸状态 电源断开状态
接地端子
参考端子
危险标志
正接线柱
警告标志（请参阅本手册了解 具体的“警告”或“小心”信 息）
负接电子有限公司
i
IT8800 用户手册
安全注意事项
IT8800 用户手册
认证与质量保证
IT8800 系列电子负载完全达到手册中所标称的各项技术指标。
保固服务
ITECH 公司对本产品的材料及制造，自出货日期起提供一年的质量保固服务（保固服 务除以下保固限制内容）。 本产品若需保固服务或修理，请将产品送回 ITECH 公司指定的维修单位。
若需要送回 ITECH 公司作保固服务的产品，顾客须预付寄送到 ITECH 维修部的 单程运费，ITECH 公司将负责支付回程运费。
版权所有 © 艾德克斯电子有限公司
iii
IT8800 用户手册
1 本产品仅在非居民区内使用，在居民区内使用可能造成电磁干扰。 2 当该设备与测试对象连接时，可能产生超过此标准要求的辐射级别。 3 为确保符合上面列出的 EMC 标准，应使用高质量的屏蔽接口电缆。 4 在 IEC 61000-4-3 测试条件下，可包括峰-峰值不超过 4 格的光迹噪声（Trace bloom）。 5 在 IEC 61000-4-6 测试条件下，可包括峰-峰值不超过 1 格的光迹噪声（Trace bloom）。 6 性能标准 C 应用于 70%/25 周期电压跌落以及 0%/250 周期电压中断测试水平（IEC 61000-4-11）。
0°C～40°C 20%～80%（非冷凝） -20°C～70 °C ≤2000 米 污染度 2
为了保证测量精度，建议温机半小时后开始操作。
版权所有 © 艾德克斯电子有限公司
ii
法规标记
IT8800 用户手册
CE 标记表示产品符合所有相关的欧 洲法律规定（如果带有年份，则表示 批准此设计的年份）。
此仪器符合 WEEE 指令（2002/96/EC） 标记要求，此附加产品标签说明不得 将此电器/电子产品丢弃在家庭垃圾 中。
版权所有 © 艾德克斯电子有限公司
iv
IT8800 用户手册
目录
认证与质量保证 ........................................................................................................................................................ 1 保固服务 ...................................................................................................................................................................1 保证限制 ...................................................................................................................................................................1 安全标志 ...................................................................................................................................................................1 安全注意事项 ............................................................................................................................................................ 2 环境条件 ...................................................................................................................................................................2 法规标记 ...................................................................................................................................................................3 废弃电子电器设备指令（WEEE） ..........................................................................................................................3 符合性信息................................................................................................................................................................3
符合性信息
此部分列出一期遵循的 EMC（电磁兼容性）、安全和环境标准。 EC 一致性声明 – EMC 符合 Directive 2004/108/EC 有关电磁兼容性的要求。已证明符合《欧洲共同体 公报》中所列的以下技术规格： EN 61326-1 2006: 测量、控制和实验室用电气设备的 EMC 要求。¹²³ CISPR 11:2003。放射和传导辐射量，组 1，A 类 IEC 61000-4-2:2001。静电放电抗扰性 IEC 61000-4-3:2002。射频电磁场抗扰性 4 IEC 61000-4-4:2004。电气快速瞬变/突发抗扰性 IEC 61000-4-5:2001。电源线路浪涌抗扰性 IEC 61000-4-6:2003。传导射频抗扰性 5 IEC 61000-4-11:2004。电压骤降和中断抗扰性 6 EN 61000-3-2:2006: 交流电源线谐波辐射 EN 61000-3-3:1995: 电压变化、波动和闪变
若未按照制造商指定的方式使用设备，则可能会破坏该设备提供的保护。 请始终使用干布清洁设备外壳。请勿清洁仪器内部。 切勿堵塞设备的通风孔。
环境条件
IT8800 系列电子负载仅允许在室内以及低凝结区域使用，下表显示了本仪器的一 般环境要求。
环境条件
要求
操作温度 操作湿度 存放温度 海拔高度 污染度
技术许可
本文档中描述的硬件和／或软件仅在得 到许可的情况下提供并且只能根据许可 进行使用或复制。
限制性权限声明
美国政府限制性权限。授权美国政府使用 的软件和技术数据权限仅包括那些定制 提供给最终用户的权限。ITECH 在软件 和技术数据中提供本定制商业许可时遵 循 FAR 12.211（技术数据）和 12.212
担保
本文档中包含的材料 “按现状 ”提 供，在将来版本中如有更改，恕不另 行通知。此外，在适用法律允许的最 大范围内，ITECH 不承诺与本手册及 其包含的任何信息相关的任何明示 或暗含的保证，包括但不限于对适销 和适用于某种特定用途的暗含保证。 ITECH 对提供、使用或应用本文档及 其包含的任何信息所引起的错误或 偶发或间接损失概不负责。如 ITECH 与用户之间存在其他书面协议含有 与本文档材料中所包含条款冲突的 保证条款，以其他书面协议中的条款 为准。
电子负载在接线时一定要注意正负极性，否则会烧坏电子负载！ 请勿使用已损坏的设备。在使用设备之前，请先检查其外壳。检查是否存在
裂缝或缺少塑胶。请勿在含有易爆气体、蒸汽或粉尘的环境中操作本设备。 在连接设备之前，请观察设备上的所有标记。 请勿自行在仪器上安装替代零件，或执行任何未经授权的修改。 请勿在可拆卸的封盖被拆除或松动的情况下使用本设备。 请仅使用制造商提供的电源适配器以避免发生意外伤害。 严禁将本设备使用于生命维持系统或其他任何有安全要求的设备上。
电子负载出厂时提供了一个三芯电源线，您的电子负载应该被连接到三芯的 接线盒上。在操作电子负载之前，您应首先确定电子负载接地良好。
使用具有适当额定负载的电线，所有负载电线的容量必须能够承受电子负载 的最大短路电流而不会发生过热。
为减少起火和电击风险，请确保市电电源的电压波动不超过工作电压范围的 10%。
“警告 ”标志表示有危险。它要求 在执行操作步骤时必须加以注 意，如果不正确地执行操作或不 遵守操作步骤，则可能导致人身 伤亡。在没有完全理解指定的条 件且不满足这些条件的情况下， 请勿继续执行 “警告 ”标志所指 示的任何不当操作。
“说明”标志表示有提示，它要 求在执行操作步骤时需要参考， 给操作员提供窍门或信息补充。
手册部件号
IT8800-402180
