Radware LinkProof负载均衡器指导书Radware LinkProof链路负载均衡（NAT）配置指导书Radware LinkProof负载均衡器指导书修订记录Radware LinkProof负载均衡器指导书目录第1章 Radware LinkProof产品 (3)1.1 LinkProof产品介绍 (3)1.2 基本术语 (5)第2章 LinkProof组网和配置流程 (7)2.1 单机直连组网 (7)2.2 双机旁挂组网 (7)2.3 配置负载均衡的基本流程 (8)2.4 LP地址规划 (9)2.5 NAT地址规划 (10)2.6 路由策略规划 (10)2.7 DNS规划 (10)第3章 LinkProof基本配置 (11)3.1 通过console线连接LP (11)3.2 登录设备 (12)3.3 初始化配置 (12)3.3.1 恢复出厂配置 (12)3.3.2 配置初始化IP地址 (14)3.4 命令行登录 (15)3.5 通过WEB页面连接 (15)3.6 确认当前设备的版本 (16)3.7 查看当前设备的License (18)3.8 命令行显示乱码问题 (18)3.9 设备名称 (19)3.10 管理界面 (20)3.11 全局表项 (20)3.12 基本网络配置 (23)3.12.1 物理端口 (23)3.12.2 各平台端口命名 (24)3.12.3 定义IP地址 (25)3.12.4 Routing Table (29)3.12.5 配置VLAN Tag (31)Radware LinkProof负载均衡器指导书第4章双机配置 (32)4.1 主机VRRP配置 (32)4.1.1 全局配置开启VRRP (33)4.1.2 配置VR (Virtual Router) (33)4.2 备机VRRP配置 (37)4.2.1 全局配置开启VRRP (37)4.2.2 配置VR (Virtual Router) (38)第5章 FLow配置 (42)5.1 命名规则 (42)5.2 Farm 管理 (42)5.3 服务器管理 (45)5.4 Flow Policy管理 (48)5.4.1 Farm Flow配置 (49)5.4.2 Network配置 (49)5.4.3 Policy配置 (51)第6章 Smart NAT配置 (54)6.1 Static NAT (54)6.2 Dynamic NAT (57)第7章 DNS配置 (59)7.1 设置TTL (60)7.2 配置Host (60)第8章就近性(Proixmity)配置 (63)8.1 全局配置 (63)8.2 高级配置 (64)第9章同步配置 (66)9.1 浮动网关配置 (66)9.2 添加主机的Associated IP (68)9.3 激活主机VR (70)9.4 安装APSolute Insite软件 (72)9.5 运行APSolute Insite软件 (72)9.5.1 添加AD主设备和备设备 (73)9.6 同步配置 (75)9.6.1 重启备机 (79)9.6.2 启用VR (80)Radware LinkProof负载均衡器指导书第10章系统维护 (81)10.1 保存配置文件 (81)10.2 恢复配置文件 (82)10.3 SNMP的字串管理 (82)10.4 用户名和密码管理 (83)10.5 修改系统日期时间 (84)10.6 NTP配置 (85)10.7 检查设备CPU (85)10.8 检查设备运行状态 (86)10.9 检查服务器状态 (87)10.10 命令行维护命令 (88)10.10.1 查看接口地址 (88)10.10.2 查看路由表 (88)10.10.3 查看CPU (88)10.10.4 查看设备温度(仅限ODS) (89)10.10.5 查看服务器的连接用户数 (89)10.10.6 查看LinkProof的会话表 (90)10.10.7 查看LinkProof的动态Cookie表 (90)10.10.8 查看LinkProof双机冗余状态 (91)10.10.9 查看LinkProof的命令全部配置 (91)10.11 软件升级 (92)10.12 软件版本说明 (94)10.13 Radware联系方式 (94)第11章 Radware设备license (95)11.1 License概述 (95)11.2 License组成 (95)11.3 ODS附加License (96)11.4 Licenses 和 Passwords的关系 (97)Radware LinkProof负载均衡器指导书关键词：摘要：按照常见的配置步骤，本文对Radware LinkProof负载均衡器设备配置进行说明，这是一个通用手册，旨在为初次接触Radware负载均衡器的用户提供一个参考，具体的项目请参考相关的项目配置指导书。

RADWARE之链路负载均衡配置解析网络描述：网络出口共有3条公网线路接入，一台RADWARE直接连接三个出口ISP做链路负载均衡，来实现对内部服务器访问和内部对外访问流量的多链路负载均衡。

设计方案：1、RADWARE LINKPROOF设备部署在防火墙外面，直接连接出口ISP2、防火墙全部修改为私有IP地址，用RADWARE LINKPROOF负责将私有IP地址转换成公网IP地址；3、防火墙的DMZ区跑路由模式，保证DMZ区服务器的正常访问；4、RADWARE LINKPROOF利用SmartNAT技术，分别在每链路上配置NAT地址，保证内部服务器的联网。

网络拓扑：实施过程（关键步骤）：1、配置公网接口地址G-1 ：218.28.63.163/255.255.255.240 联通G-2 ：211.98.192.12/255.255.255.128 铁通G-3 ：222.88.11.82/255.255.255.240 电信G-4 ：3.3.3.2/255.255.255.0 内联接口地址，连接防火墙2、配置默认路由现网共有3条ISP链路，要将每条链路的网关进行添加，具体如下：命令行配置LP-Master#Lp route add 0.0.0.0 0.0.0.0 218.28.63.161Lp route add 0.0.0.0 0.0.0.0 211.98.192.11Lp route add 0.0.0.0 0.0.0.0 222.88.11.813、配置内网回指路由net route table create 192.168.5.0 255.255.255.0 3.3.3.1 -i 14net route table create 192.168.6.0 255.255.255.0 3.3.3.1 -i 14net route table create 192.168.7.0 255.255.255.0 3.3.3.1 -i 14net route table create 192.168.8.0 255.255.255.0 3.3.3.1 -i 14net route table create 192.168.9.0 255.255.255.0 3.3.3.1 -i 144、配置地址转换地址转换主要包括内部用户的联网和服务器被访问两部分，这两部分在负载均衡上面分别采用Dynamic NAT和Static PAT这两种NAT来实现，把内部的IP地址和服务器的IP地址分别对应每条ISP都转换成相应的公网IP地址。

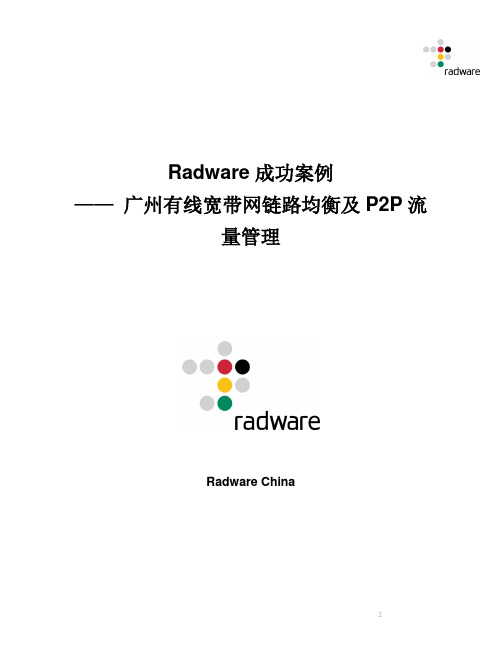

Radware成功案例——广州有线宽带网链路均衡及P2P流量管理Radware China1 项目背景广州有线电视网络承担着有线电视网的建设、维护和运营，负责将有线电视信号安全、可靠地传送到千家万户。

自成立以来，网络站按照“新面貌、新气象、新作为”的目标要求，加速有线电视网向数字化、宽带化、智能化的综合信息网发展，逐步实现有线电视网的整体升级，大力推广应用各种世界最新的信息技术，积极推进广州的信息化进程，使广州有线网络规模、技术层次和综合服务能力都得到较大的提升。

近年来，该站在互联网接入、专线接入、数字电视等增值业务方面加大投入，不断向市民提供多样化的产品和服务。

广州有线提供一个集电视政务平台、电视节目转播平台、广播、宽带网络、信息发布为一体的先进的双向宽带多媒体综合信息网络给广大市民。

随着信息技术的飞速发展，广州有线将以完善的网络资源、清湛的技术、严谨的管理，秉承“以市场为导向，以客户为中心”的宗旨，全面提高企业核心竞争力，为广州市民提供更优质的服务。

随着宽带网络用户的急剧增加，广州有线而面临着带宽耗尽、服务质量保证的问题。

如何应对这些挑战？另外,Internet接入系统也不得不面临以下几个方面的问题：●安全的威胁：来自互联网的应用层攻击呈爆炸性增长，而防火墙对此类攻击通常无能为力。

用户内网也常常成为蠕虫、病毒和新型攻击孳生的温床。

上述安全隐患都可能随时造成Internet接入系统的性能下降甚至瘫痪，从而对系统的关键应用造成严重影响。

●网络带宽资源的滥用：P2P应用占用了大量的网络带宽资源，甚至会耗尽全部的接入带宽，严重影响的用户相关应用的相应时间和可用性,最大的问题是费用问题。

●广州有线从前年就开始了链路均衡产品有带宽管理产品的选型和测试，最终决定使用Radware的LinkProof和DefensePro 3000。

2 客户需求：2．1 广域网链路负载均衡广州有线系统具有2条Internet接入链路，为了充分利用Internet链路，以及保证系统的可靠性，需要对这2条链路进行智能化负载均衡管理，2．2 可扩展性提高网络的Internet网络链路的吞吐量，由于用户的急剧增加，需要网络需要良好的可扩展性，满足将来扩容的需要，在链路数量和容量两方面都需要考虑。

R a d w a r e-A p p D i r e c t o r负载均衡器维护手册要点第1章系统维护1.1 保存配置文件从1.06.09以后的配置文件全是文本格式的，可以直接编辑修改上传，不需要转换。

打开File> Configuration File> Receive From Device,在File Name中, 输入你想保存的文件名.点击"set" 保存配置1.2 恢复配置文件打开File> Configuration File> Send to Device,点击 "set"系统会提示你,需要重启设备才能使配置生效.1.3 SNMP的字串管理修改SNMP的字串打开Security>Community Table,加入新的管理字串”FJJJ2006”, 分配“Super”权限给它.点击"set"字串修改1.4 用户名和密码管理打开 Security>Users,点击Create,添加新的用户.如果需要修改用户密码, 直接点击用户名, 在Password中输入新的密码，可以给用户以只读权限。

1.5 修改系统日期时间新的设备到时，如果没启用NTP，最好同时修改主备机的系统时间。

进入Device->Global Parameters时间格式为时：分：秒日期格式为日/月/年命令行配置如下：AD-Backup#system time set 16 00 00 New time is : 16 00 00AD-Backup#system date set 22 05 2009 New date is : 22 05 20091.6 NTP配置有时为了管理需要，必须使用NTP。

NTP Server: 配置NTP服务器的IP地址NTP Timezone：根据当地时区设置，中国配置为+08:00 NTP Status：设置enable命令行配置如下：AD-Backup# services ntp server set 172.1.1.20AD-Backup# services ntp time-zone set +8:00AD-Backup# services ntp status set enable1.7 检查设备CPUAD可以通过Web方式检查负载均衡设备的CPU使用率。

（初稿）Radware负载均衡设备主要参数配置说明2007年10月radware北京代表处目录一、基本配置 (3)1.1 Tuning配置 (3)1.2 802.1q配置 (4)1.2 IP配置 (6)1.3 路由配置 (7)二、四层配置 (8)2.1 farm 配置 (8)2.2 servers配置 (10)2.3 Client NAT配置 (11)2.4 Layer 4 Policy配置 (16)三、对服务器健康检查 (18)3.1 基于连接的健康检查 (19)3.2 高级健康检查 (21)四、常用系统命令 (25)一、基本配置Radware负载均衡设备的配置主要包括基本配置、四层配置和对服务器健康检查配置。

注：本文档内容，用红色标注的字体请关注。

1.1 Tuning配置Rradware设备tuning table的值是设备工作的环境变量，在做完简单初始化后建议调整tuning值的大小。

调整完tuning table后，强烈建议，一定要做memory check，系统提示没有内存溢出，才能重新启动设备，如果系统提示内存溢出，说明某些表的空间调大了，需要把相应的表调小，然后，在做memory check，直到没有内存溢出提示后，重启设备，使配置生效。

点击service->tuning->device 配置相应的环境参数，Tuning for AppDirector AS2 AS4缺省值最大值建议值缺省值最大值建议值Bridge Forwarding Table: 1,02432,76732,7671,02432,76732,767 IP Forwarding Table: 32,768262,144256,00032,768262,144256,000 ARP Forwarding Table: 1,02432,7679,0001,02432,7679,000 Client Table: 65,536537,000400,00065,5361,396,685800,000 Routing Table: 51232,76751251232,767512在做一般的配置时主要调整的参数如下：Bridge Forwarding Table、IP Forwarding Table、ARP Forwarding Table、Client Table等。

作为网络运营商为公众提供服务，精准的认证计费系统将是保证业务发展的基础。

而针对不同类型的用户，必须提供不同的认证计费方式。

因此，在此次升级改造中，主要作任务是建设一个更高处理能力的Radius认证计费系统与一个简单便捷的WEB认证计费系统。

对应用的支持：通过多种手段正确判断服务器的健康状况,识别不同的会话，支持会话保持功能。

三、Radware解决方案二、客户需求·根据应用定制负载均衡解决方案Radware AppDirector针对应用服务提供了定制的负载均AppDirector毫秒级故障切换技术，确保了Radius服务系统的不间断运行。

先进的服务器管理技术AppDirector可以对不同性能的服务器进行加权计算，对性能好的服务器可以多分担一些流量。

对有用户数限制的服务器，AppDirector通过连接数限制技术，从而保证服务器连接不会超过限制，同时也保证了性能一般的服务器不会因为连接太多而宕机。

同时AppDirector还有ShutdownTime，Recovery Time，Warm up Time，Port Multiplexing 等技术，针对于服务器在关机，重起暖身至正常工作的每一个阶段所应采取的相应的方式来加强服务器的管理。

扩充能力灵活AppDirector与任何品牌、使用界面、操作系统的网络服务器均兼容，在安装时完全不须改变企业原有的网路架构。

当您为业务扩充而更新网络服务器，新设备只要与AppDi-rector连接，您不须费时集成新旧设备、或统合协定机制。

因此AppDirector 使您对网络服务器的投资更为灵活，随时依企业需求而弹性更新网络架构；若您的企业将扩张至全球，AppDirector灵活的扩充能力，帮助您轻松加入全球服务的行列。

同时，两台AppDirector互为备份，并可以向用户提供最快100ms的故障切换能力，从而最大程度地提高服务器系统的有效性与持续性。

高新区管委会链路负载测试实施方案目录1. 用户网络背景 (3)1.1. 实施前的网络拓扑 (3)2. 网络拓扑结构 (4)2.1. 改造后的网络拓扑结构 (4)2.2. 具体网络规划方案介绍 (4)2.2.1. 防火墙实现部分NA T转换工作 (4)2.2.2. 防火墙不再实现目的地址转换工作 (5)2.3. IP地址规划 (5)3. 实施过程 (7)3.1. 配置接口地址 (7)3.2. 配置默认路由 (7)3.3. 配置回指路由 (7)3.4. 地址转换 (8)3.4.1. Dynamic NAT (8)3.4.2. Static PA T (9)3.5. DNS配置.................................................................................... 错误！未定义书签。

3.5.1. 配置Host表 ................................................................... 错误！未定义书签。

3.5.2. DNS服务器修改............................................................ 错误！未定义书签。

3.6. 就近性(Proixmity)配置 (14)3.6.1. 全局配置 (14)3.6.2. 静态就近表配置 (15)3.7. 静态就近表配置......................................................................... 错误！未定义书签。

3.8. 特殊配置 (16)3.8.1. 特殊应用会话老化时间 (16)3.8.2. Cluster (18)1.用户网络背景高新区管委会目前已经申请了四条ISP链路,分别为网通网通50M、网通100M、电信100M和电信教育网1G。

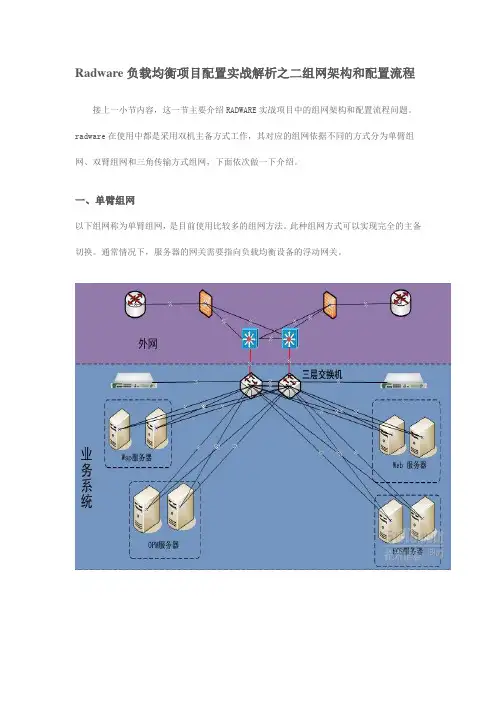

Radware负载均衡项目配置实战解析之二组网架构和配置流程接上一小节内容，这一节主要介绍RADWARE实战项目中的组网架构和配置流程问题。

radware在使用中都是采用双机主备方式工作，其对应的组网依据不同的方式分为单臂组网、双臂组网和三角传输方式组网，下面依次做一下介绍。

一、单臂组网以下组网称为单臂组网，是目前使用比较多的组网方法。

此种组网方式可以实现完全的主备切换。

通常情况下，服务器的网关需要指向负载均衡设备的浮动网关。

在这种组网方式下，如果有两级交换机级连，此时核心局域网交换机及局域网交换机上都要启用生成树（STP）协议，以消除环路。

使用单臂时，如果内网与外网不在同一网段，可以使用802.1Q Vlan Trunk进行配置。

通常情况下，服务器的网关需要指向负载均衡设备的内网浮动网关。

我们将AD虚拟出来的作为服务器网关的地址称为浮动IP地址，与交换机的浮动IP概念相同；对外提供业务服务的虚拟IP称为VIP。

二、双臂组网以下组网称为双臂组网，是目前使用比较多的组网方法，逻辑上看，它属于路由方式。

此种组网方式可以实现完全的主备切换。

单臂时，使用一条物理连接；双臂时，使用2条物理链路，分别连通内网服务器和外网防火墙或路由器。

|在这种组网方式下，如果有两级交换机级连，此时核心局域网交换机及局域网交换机上都要启用生成树（STP）协议，以消除环路。

通常情况下，服务器的网关需要指向负载均衡设备的内网浮动网关。

三、三角传输对于流媒体类型的应用，会采用三角传输组网，本地三角传输也称路径外回应。

它是为提高整体网络性能的一种解决方案。

目前有MTV项目使用此组网方法。

在此暂不做详细介绍。

下面介绍一下负载均衡的基本配置流程仅列出关键的配置内容，其他的内容跟据场景的不同，有的需要配置，有的不用配置。

比如Client NAT，在通常的场景下是不需要配置的。

基本配置大致包含以下几个方面：1.网络拓扑和地址规划2.初始化配置3.全局表项配置配置4.配置IP5.配置路由和网关6.配置双机的全局参数和VRRP7.业务配置l Farml Serverl L4 Policyl Cookie会话保持8. 同步配置到备机我们先确定网络拓扑的整体设计方案，然后再进行地址和应用规划1、先看网络拓扑。
